牵引拖车悬臂式举升尾门结构设计

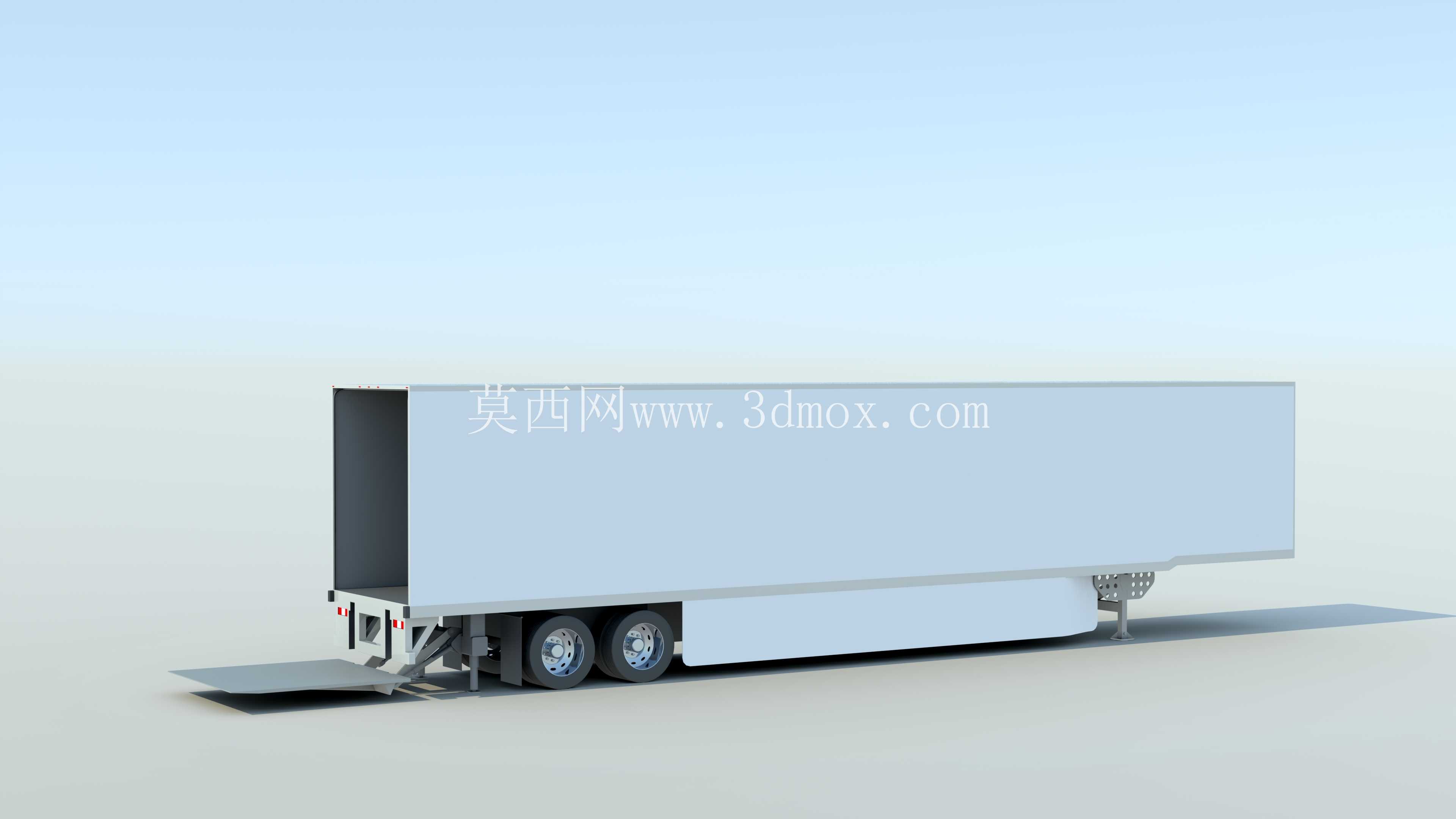

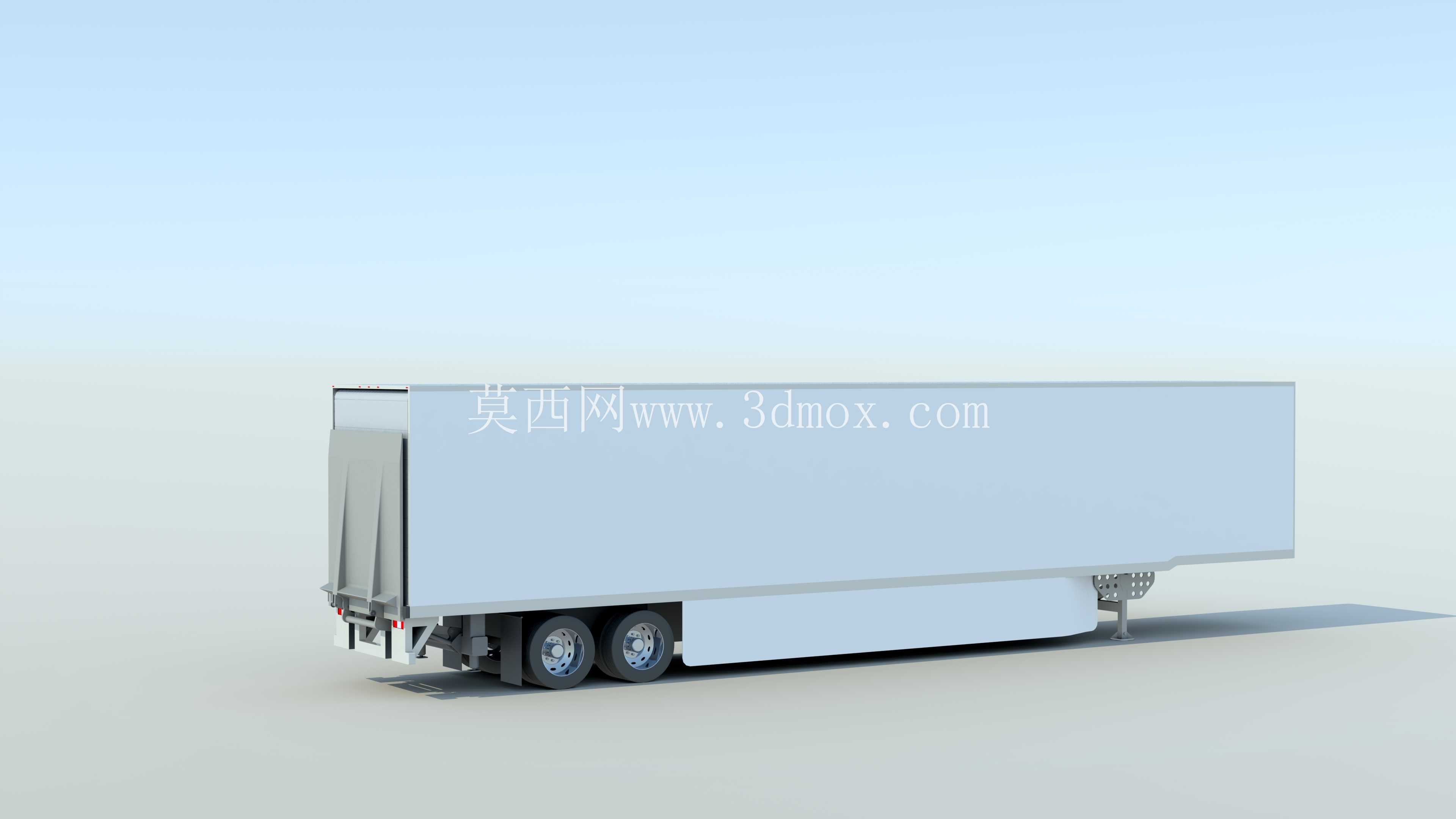

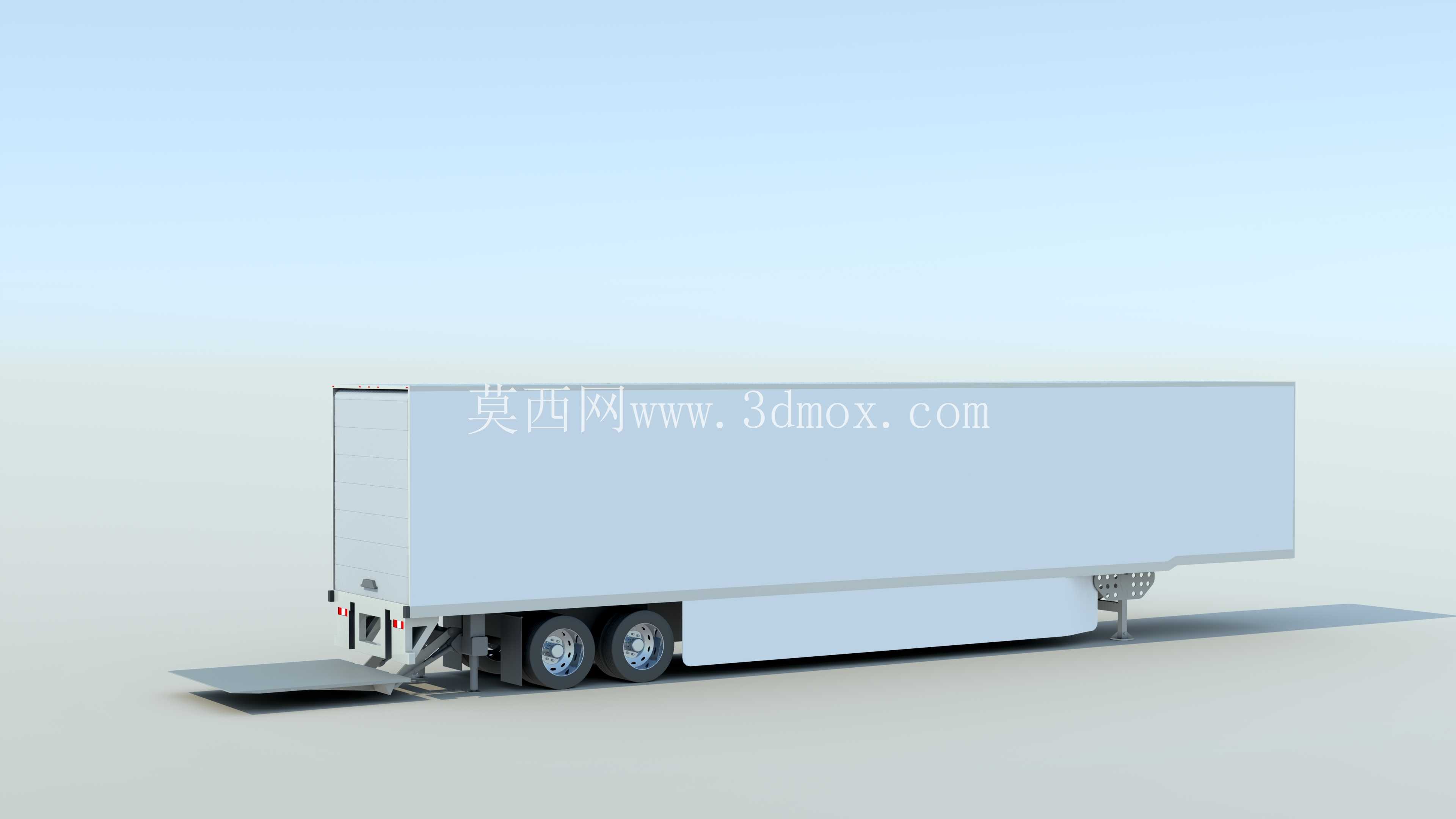

　　在干线公路货运、城市商超配送、港口短驳等场景中，厢式牵引拖车的装卸效率直接影响单趟运输周转时长，传统对开式尾门、折叠式登车桥需要预留足够的尾部开门空间，在狭窄月台、限高装卸区作业时往往存在操作受限的问题，悬臂举升式尾门正是针对这类场景优化的尾部装卸结构。这套结构的核心设计逻辑是将尾门整体作为举升承载部件，通过尾部两侧的悬臂摆臂机构带动门板沿预设轨迹向上抬升，完全开启后尾门整体收纳于货厢顶部后侧区域，不会向货厢两侧、尾部下方额外占用空间，哪怕是月台与货厢尾部间距不足半米的装卸位，也能完成全开门操作，不会出现尾门刮蹭月台、周边障碍物的问题。从结构布局来看，举升臂的铰接点设置在货厢尾部上角的加强梁位置，该位置在货厢制造时就做了双层钢板补强，铰接座通过高强度螺栓与预埋加强板连接，避免长期举升作业出现焊缝撕裂、铰接点变形的问题。摆臂的轨迹做了专门的避让设计，举升过程中尾门门板会先向后小幅平移再向上抬升，不会与货厢尾部的边框、密封胶条产生刮擦，关闭状态下门板四周的三元乙丙密封胶条能完全压合在货厢边框的止口上，满足货厢防雨、防尘的密封要求，运输散货、冷链货品时也能避免货损。

　　考虑到拖车尾部经常需要对接叉车装卸托盘货物，尾门关闭状态下的承载能力做了针对性强化，门板内部采用矩形钢框架焊接结构，外蒙皮采用1.5mm厚冷轧钢板，框架内部填充高密度蜂窝芯材，既保证门板整体刚度，在叉车意外撞击尾门时不会出现大面积凹陷变形，又能控制门板整体重量，降低举升机构的负载。举升驱动采用集成式液压推杆，推杆两端分别铰接在货厢侧部的加强支座和摆臂中段位置，推力方向沿摆臂受力切线方向布置，能最大化利用推杆推力，避免出现机构死点。液压系统自带液压锁，当举升机构停在任意高度时，液压锁会自动锁止油路，哪怕出现管路泄压的情况，尾门也不会意外下落，保障装卸作业时的人员、设备安全。在安装边界上，这套举升尾门适配内部宽度2.3米到2.45米的标准公路货运厢式拖车，铰接点安装位置距离货厢顶板下沿的高度控制在120mm以内，不会占用货厢内部的有效装货高度，尾门完全举升后，门板下沿距离货厢地板的高度不低于2.6米，满足标准托盘、1.8米高货架的叉车进出需求。尾门的锁止机构采用多点式凸轮锁，锁止点分布在尾门左右两侧和下沿位置，关闭后通过连杆机构同步锁止，不会出现行车过程中尾门意外开启的问题，锁止机构的操作把手设置在尾门右侧离地1.2米的位置，符合成年人站立操作的人机工程要求，不需要攀爬就能完成开门、锁门操作。

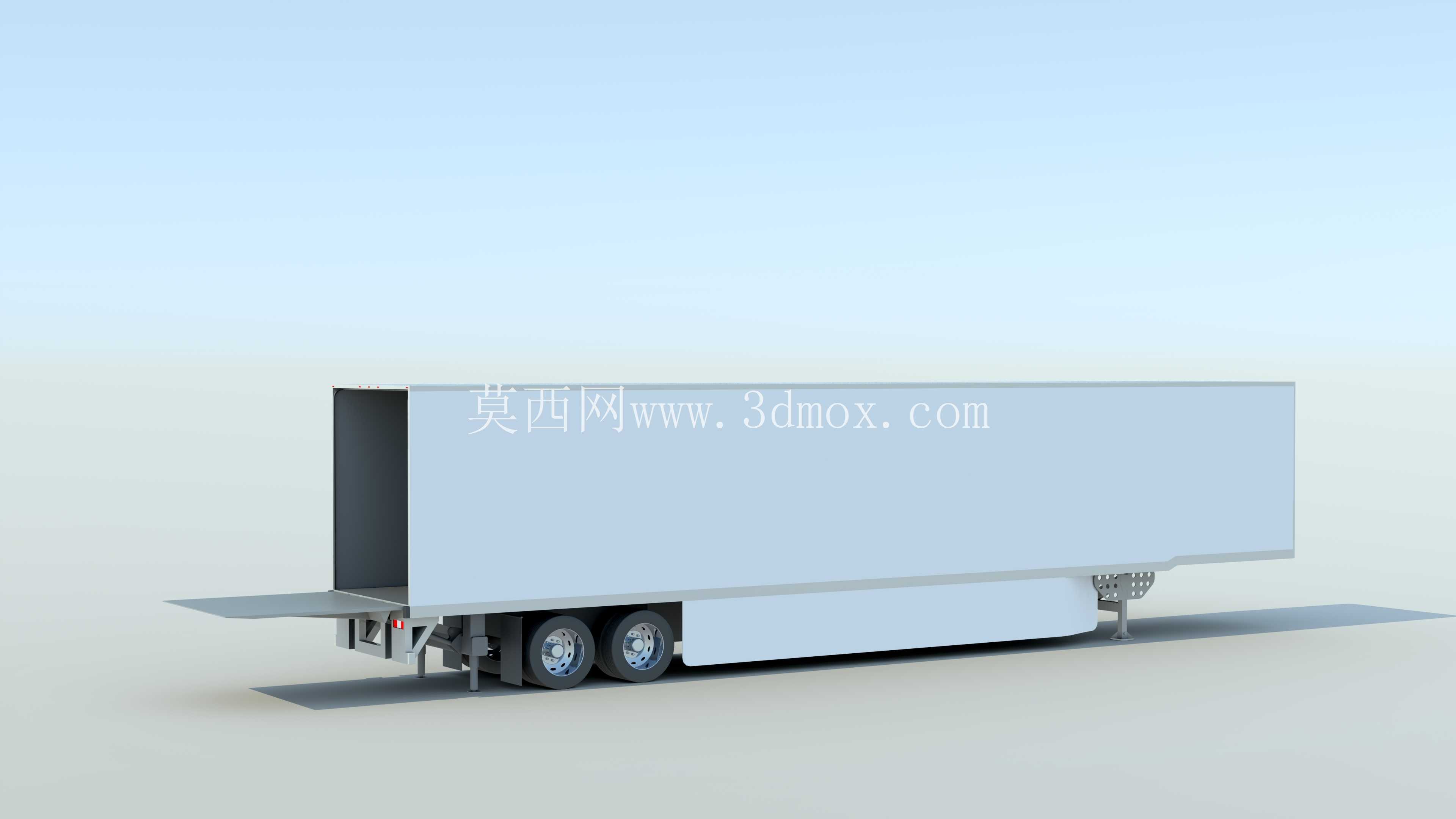

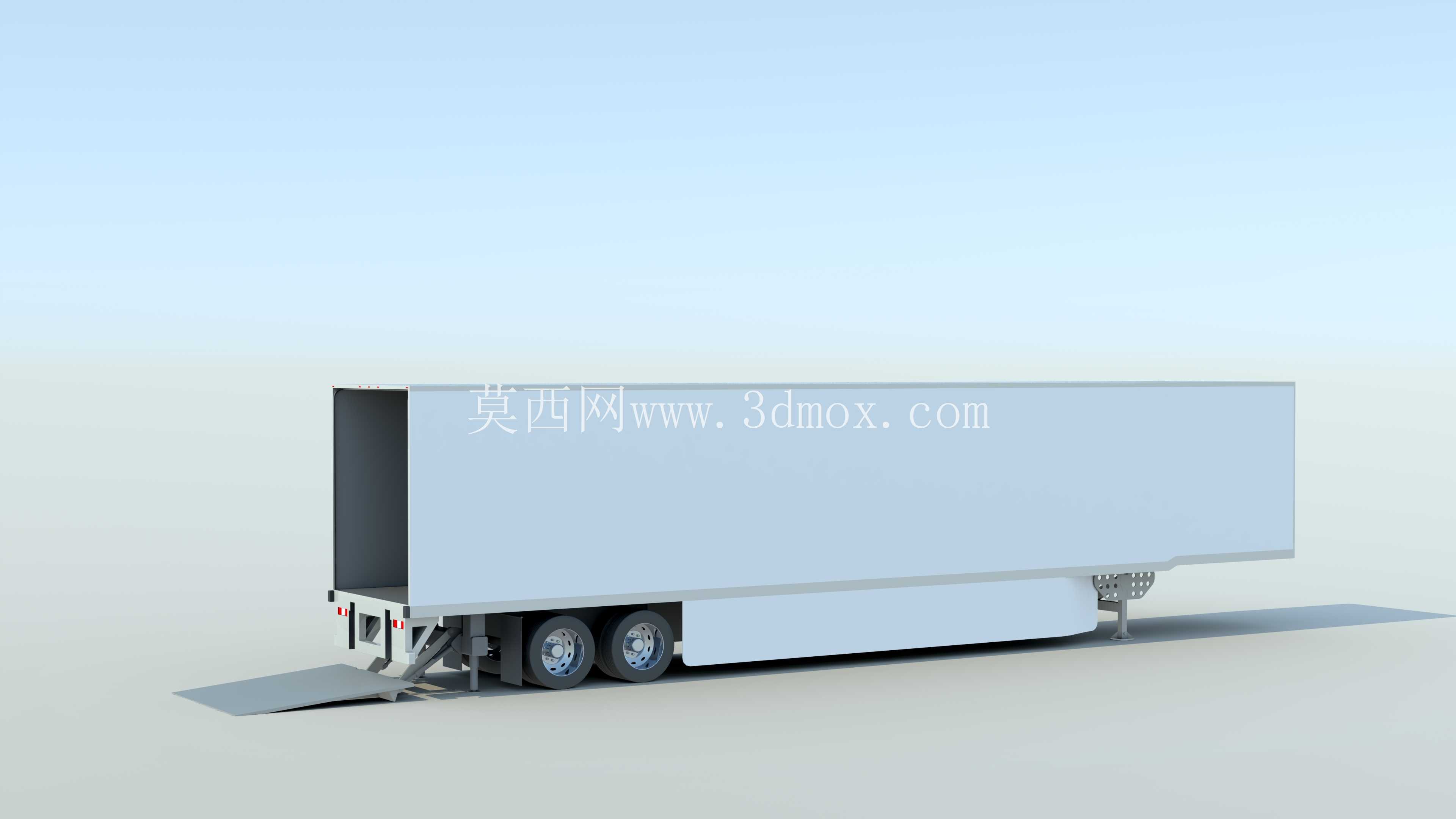

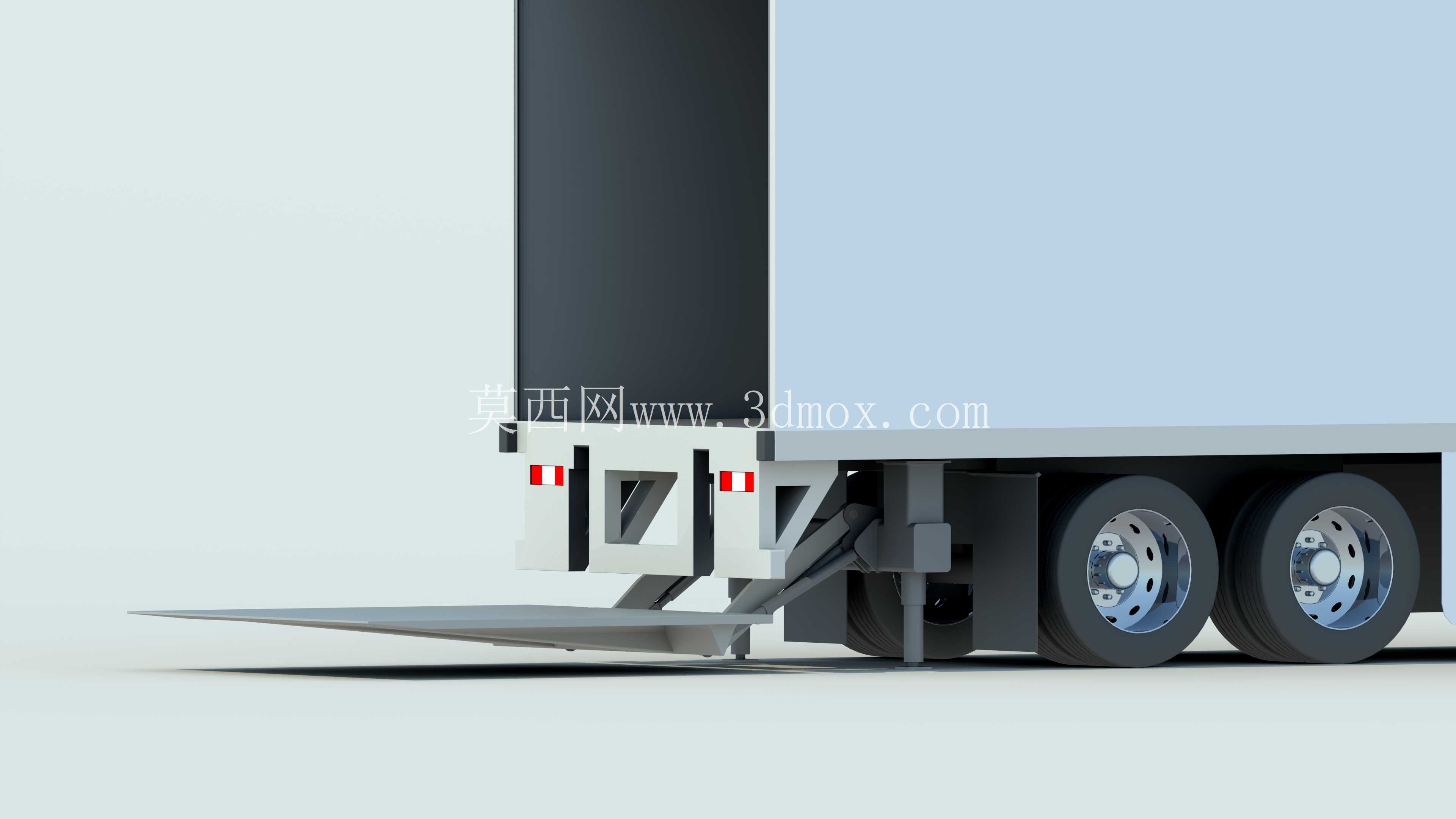

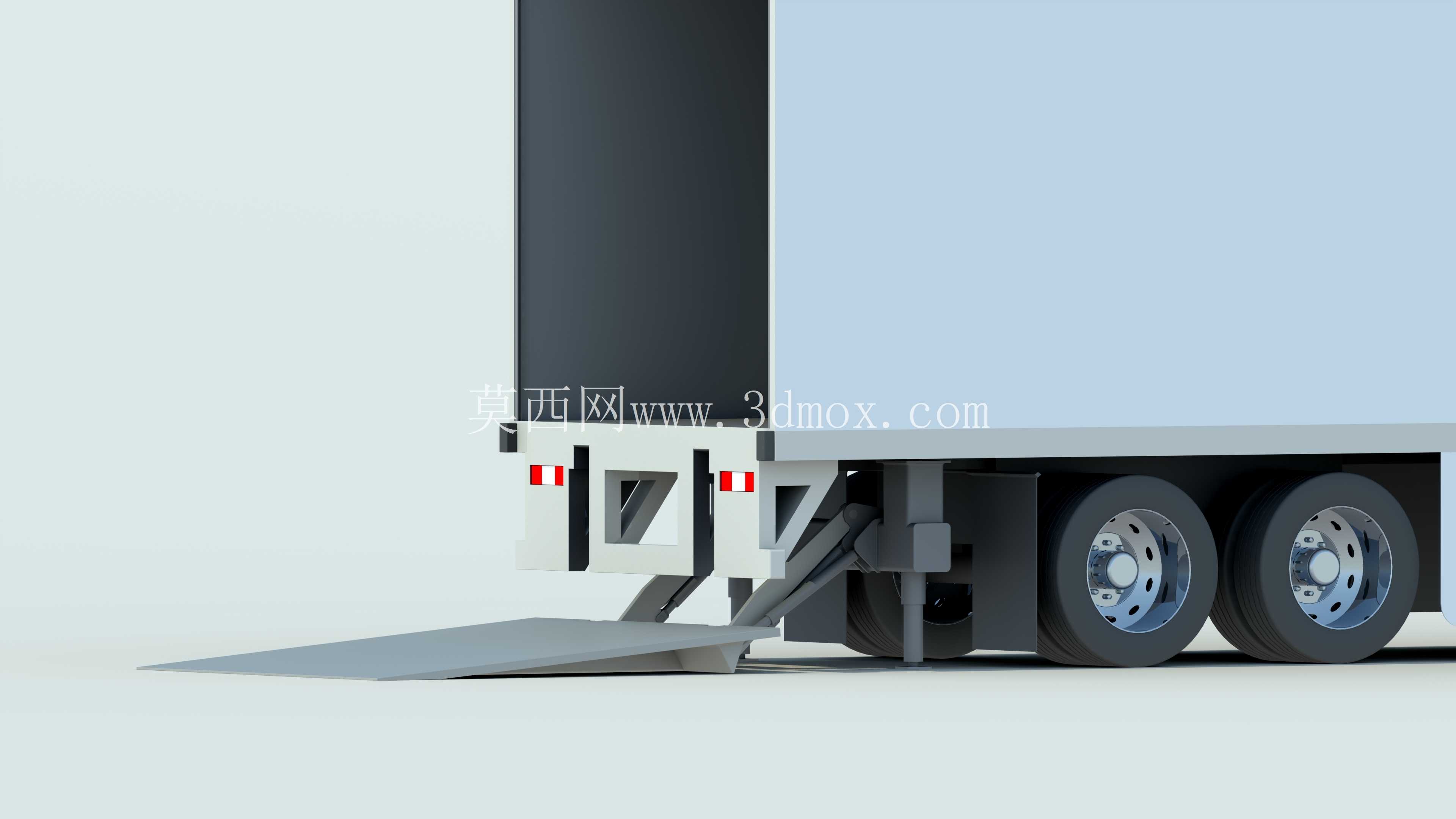

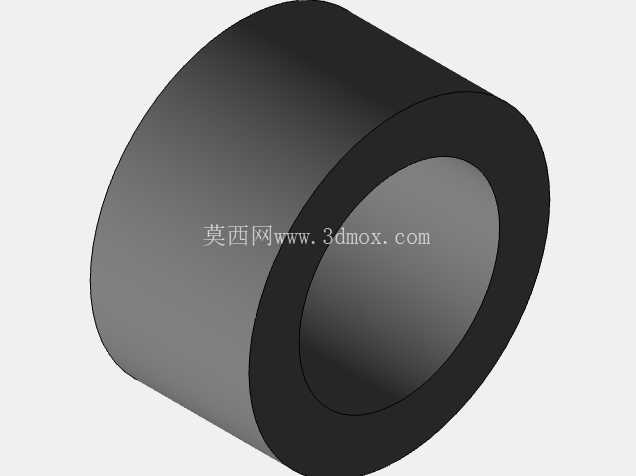

　　针对拖车行驶过程中的振动工况，所有铰接位置都采用带自润滑衬套的销轴结构，衬套采用铜基石墨材质，长期使用不需要频繁加注润滑脂，也能避免铰接点出现异响、磨损松旷的问题。摆臂与门板的连接位置设置了可调式拉杆，在后期使用过程中如果出现门板下沉、密封不严的情况，可以通过调整拉杆长度修正门板位置，不需要整体拆卸结构就能完成维护。另外，尾门下部还设置了可翻转的防护栏，当尾门处于关闭状态时，防护栏翻转至尾门下沿，符合货运车辆后下部防护的国标要求，能避免小型车辆追尾时钻入货厢底部；当尾门举升开启进行装卸作业时，防护栏可以翻转至水平状态，作为临时的登车辅助踏板，方便作业人员上下货厢。

　　在实际线路运营的验证中，这套举升尾门相比传统对开尾门，在狭窄配送点的装卸效率能提升40%以上，不需要额外预留开门空间，也不需要人员手动推拉沉重的门板，通过液压驱动就能完成一键启闭，大幅降低装卸人员的劳动强度。设计过程中还针对举升轨迹做了运动干涉校核，模拟了尾门从全关到全开的全行程位置，确认在摆臂摆动范围内没有与货厢尾灯、后牌照架、侧防护装置等部件的干涉点，所有管线都沿着摆臂内侧布置，采用波纹管防护，避免长期摆动出现管线磨损断裂的问题。门板表面做了与货厢同材质的喷塑处理，耐候性满足长途运输的风吹日晒、雨雪侵蚀要求，不会出现短时间内漆面脱落、锈蚀的问题。
