Clark款内燃平衡重式叉车结构设计

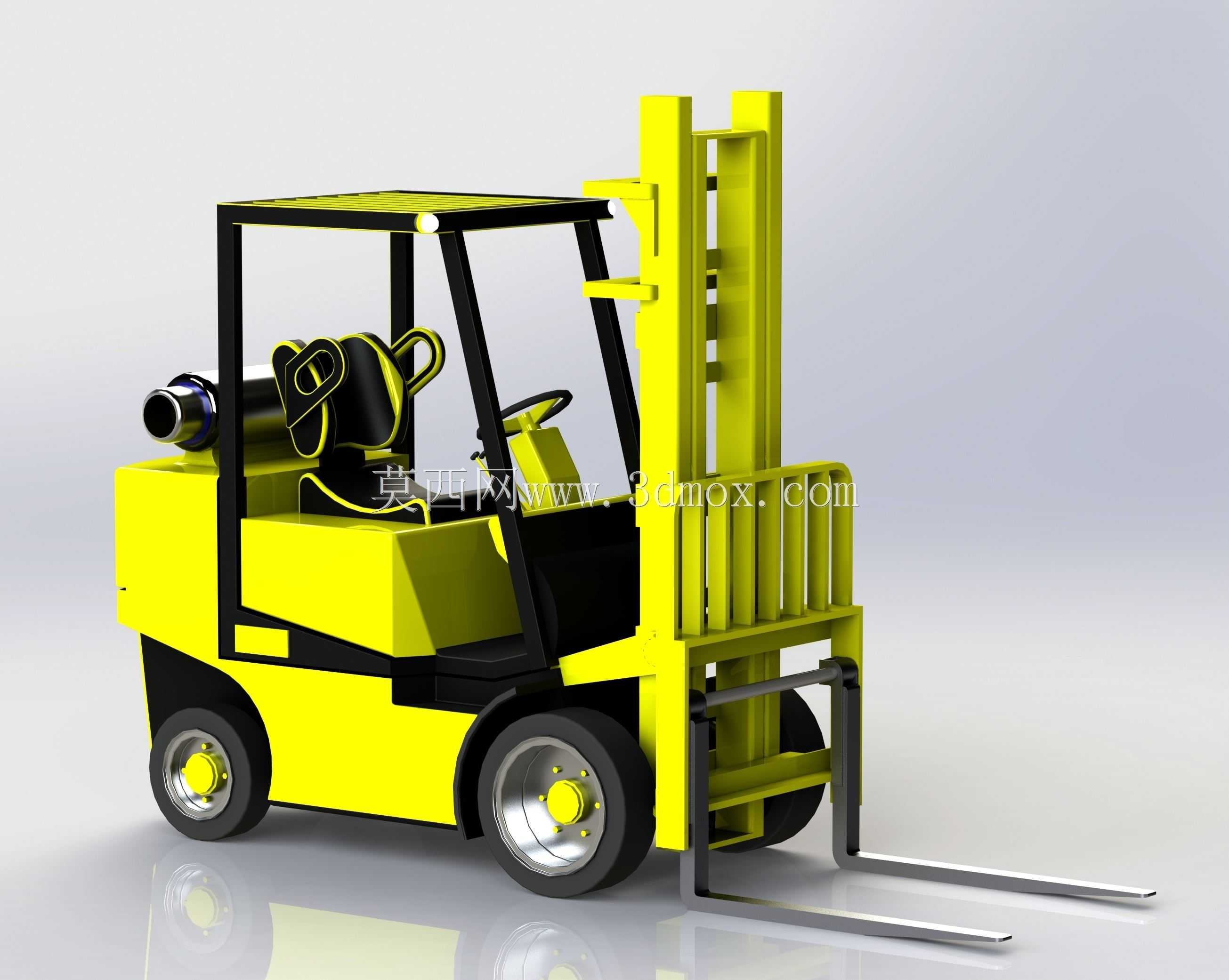

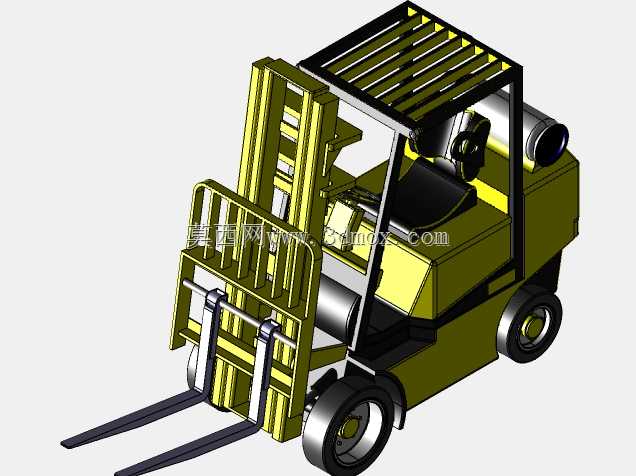

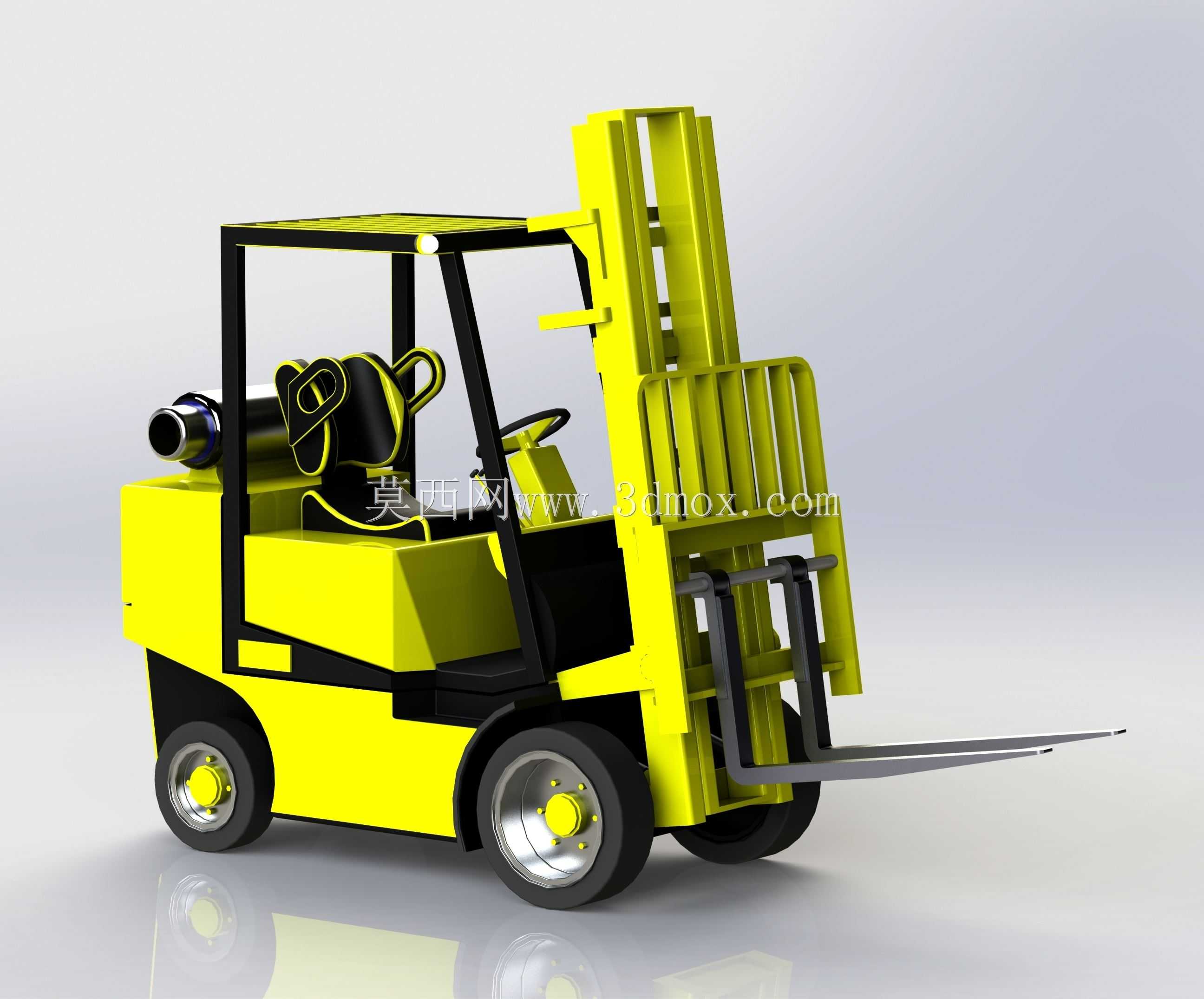

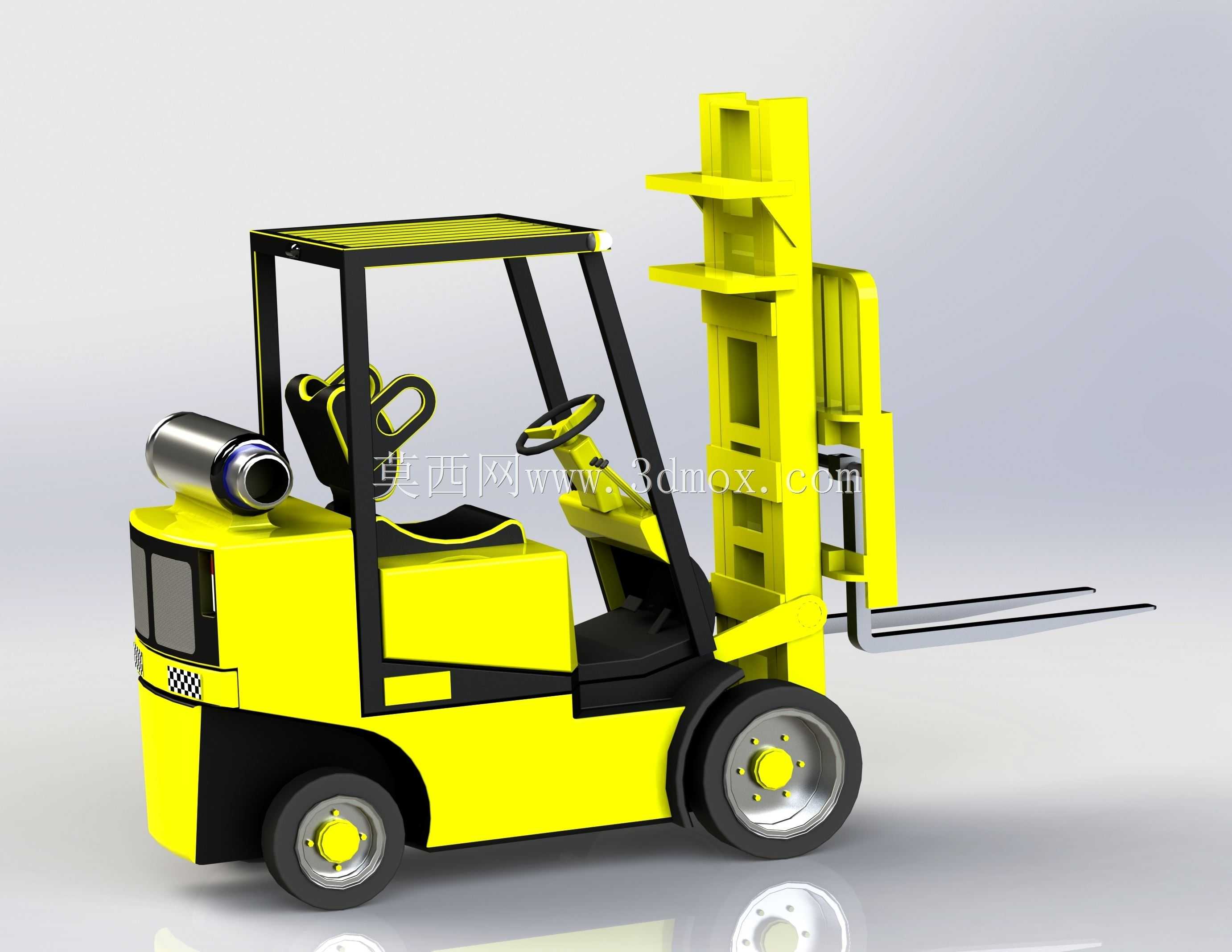

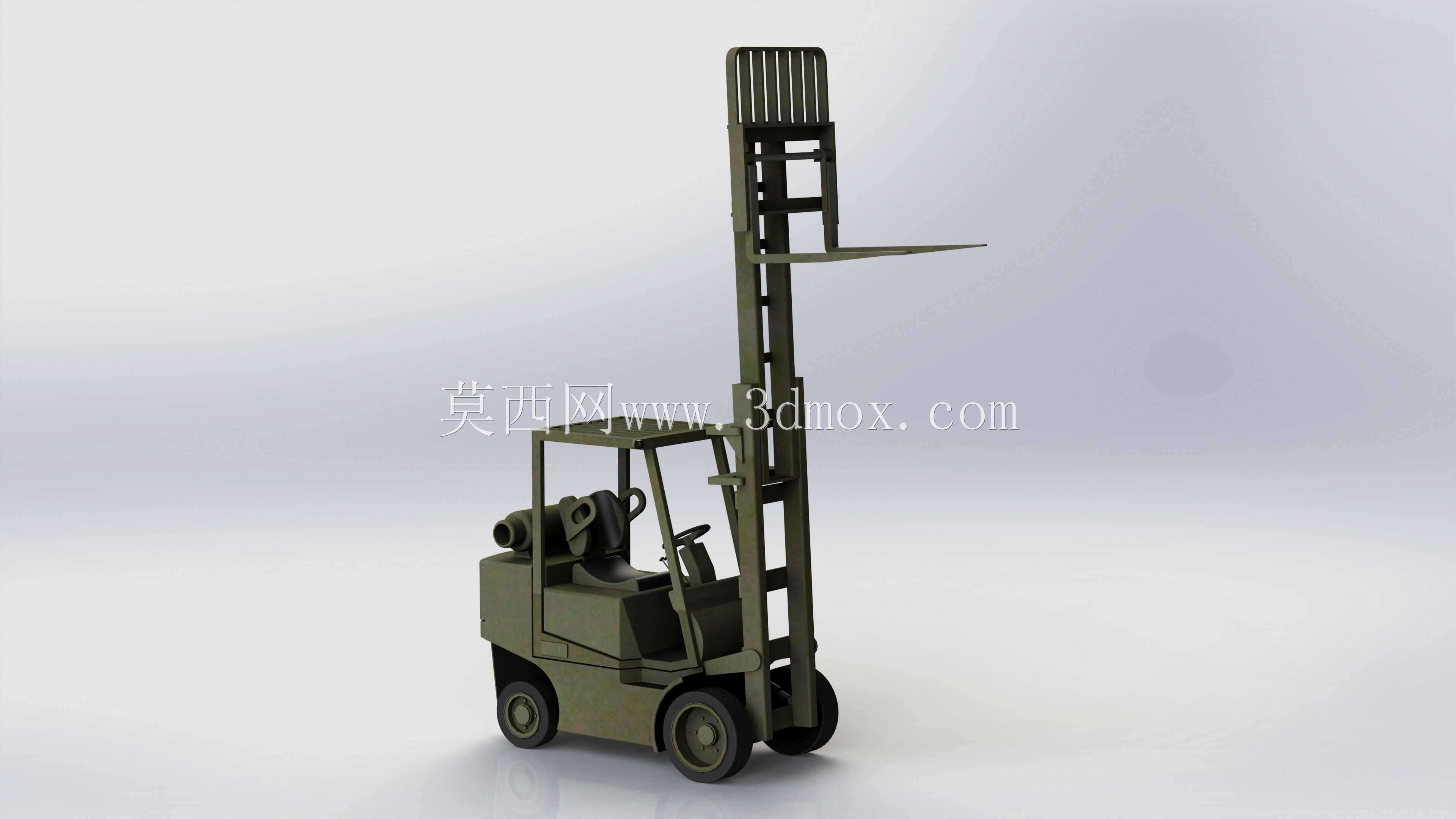

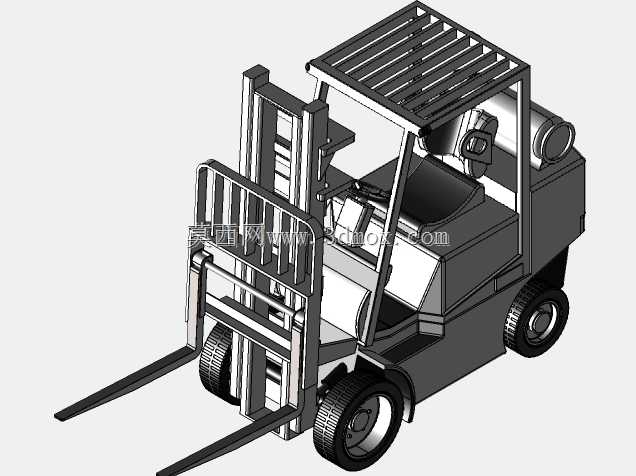

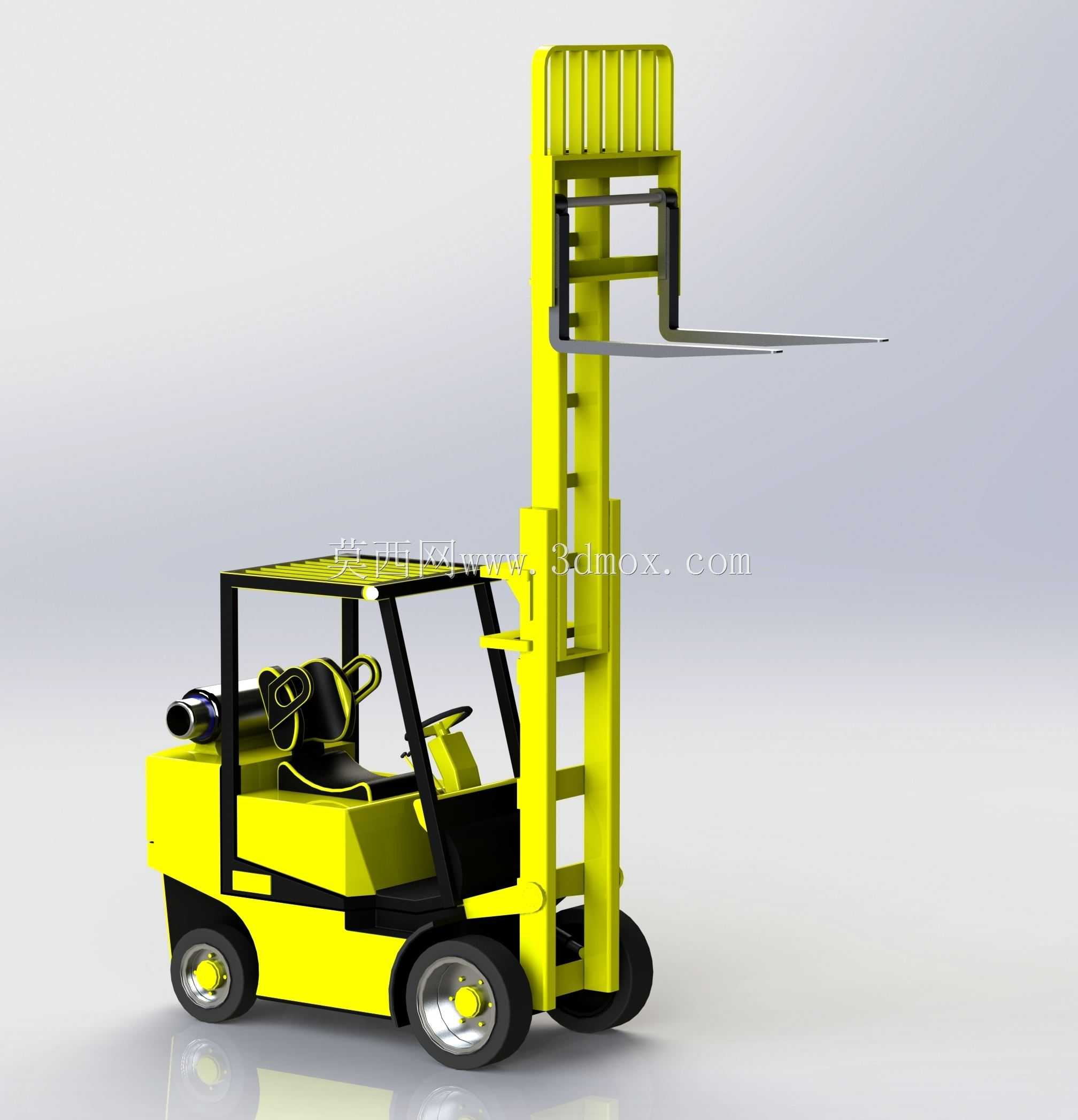

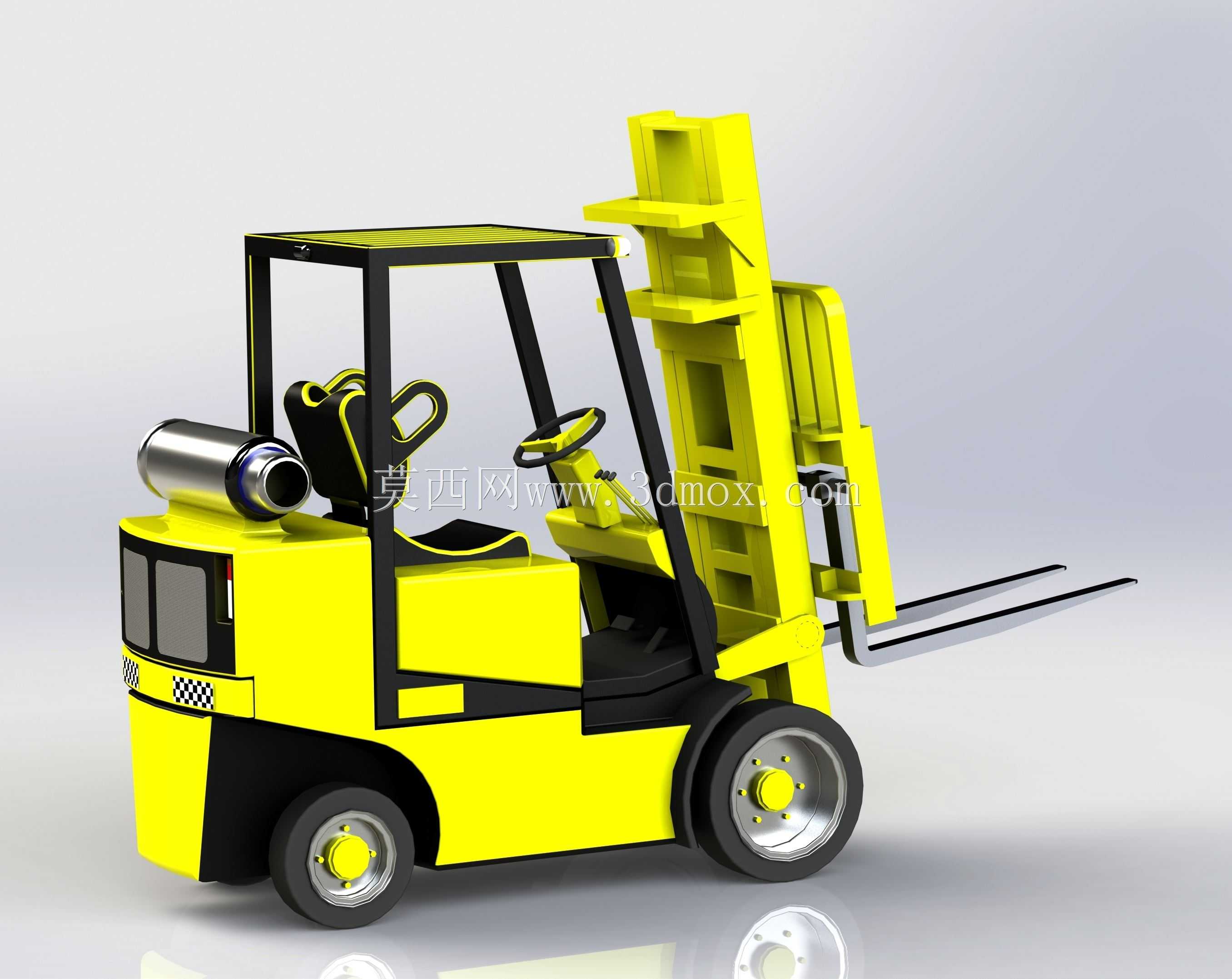

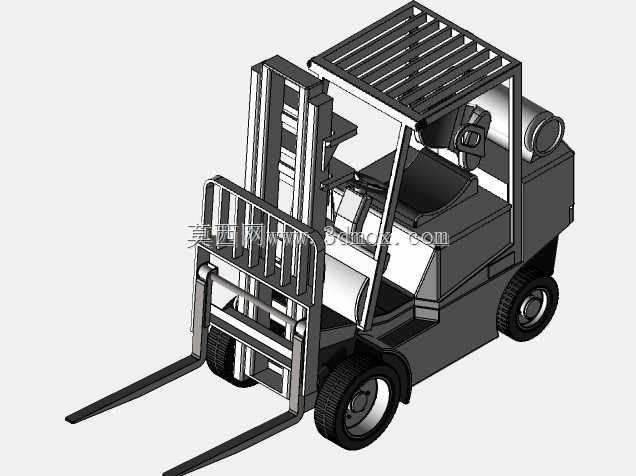

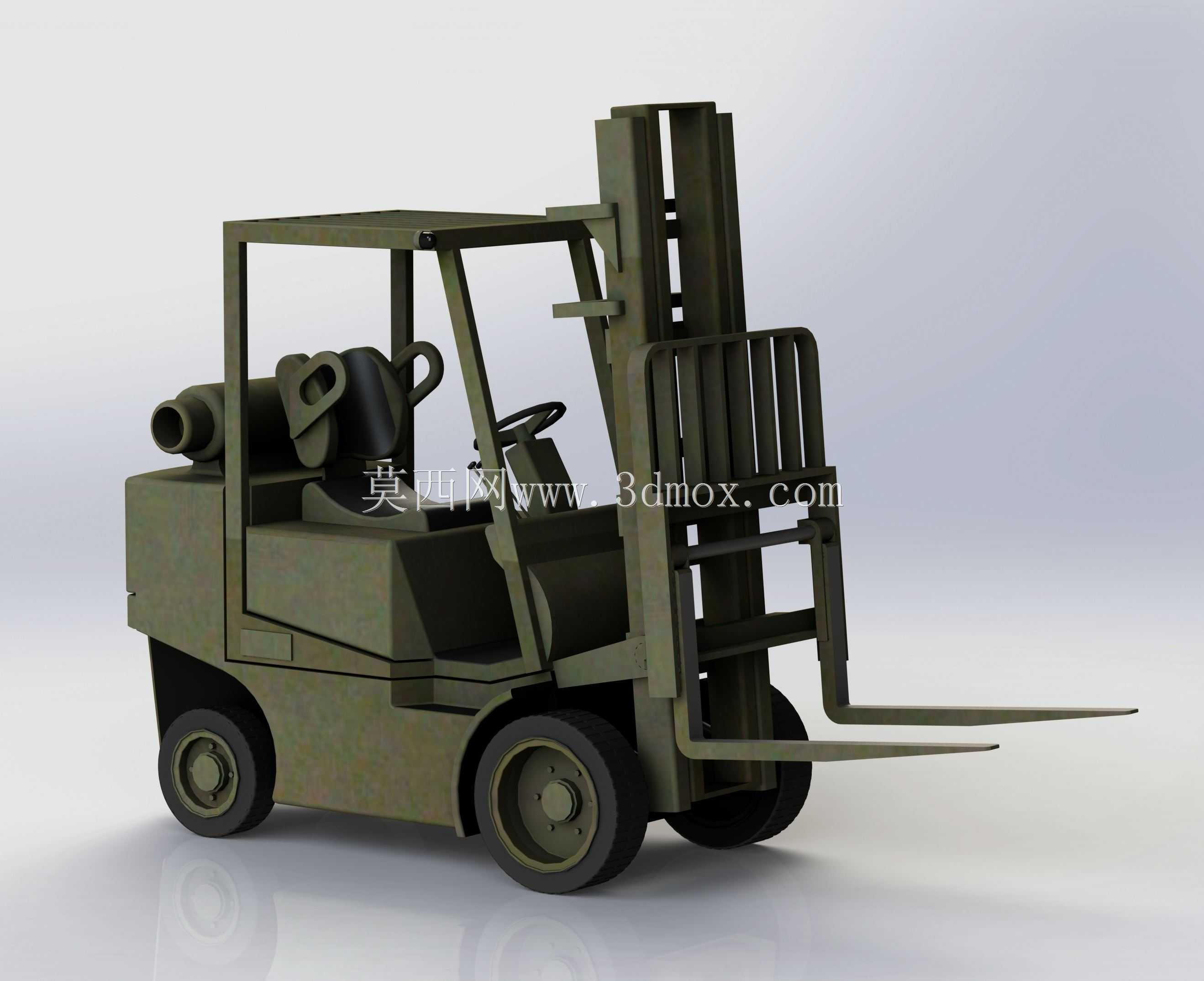

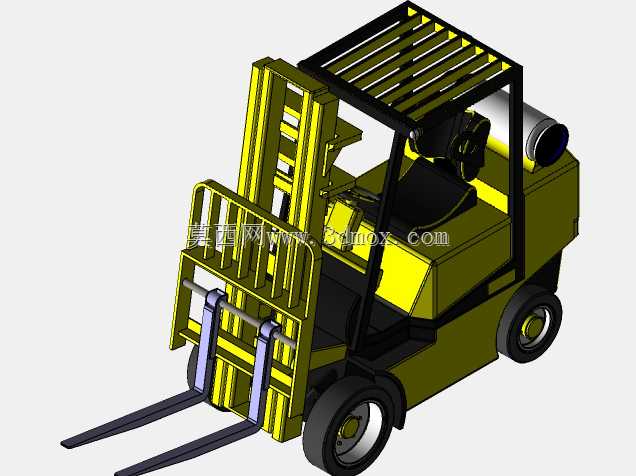

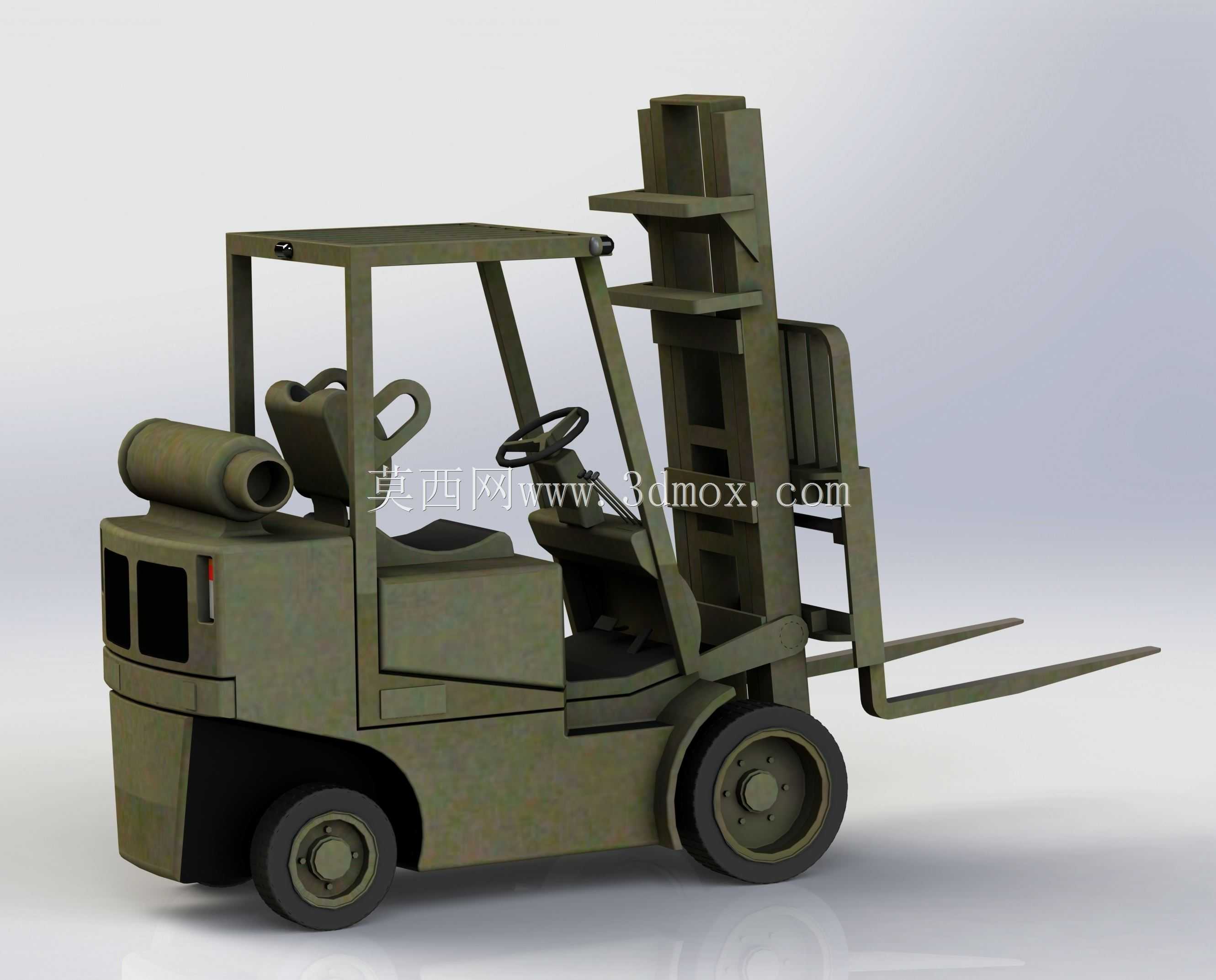

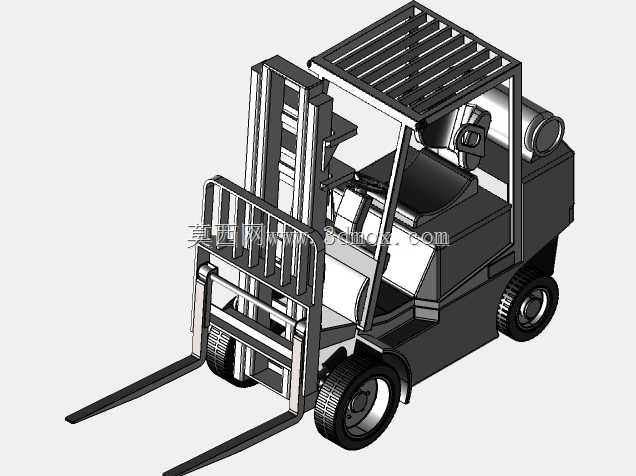

　　这款平衡重式叉车的三维结构设计，核心围绕厂内短距离物料搬运、堆垛作业的实际工况展开，覆盖生产车间、仓储库区、物流周转场站等核心应用场景，可完成1-3吨级托盘货物的水平转运、高位堆码、装卸车作业，适配制造业生产线边物料补给、成品仓货物周转、港口堆场散货托盘转运等多类作业需求，是厂内物流体系中核心的机动搬运装备。设计阶段优先参考了成熟Clark款叉车的整机布局逻辑，针对常规作业中频繁出现的满载转向、门架前倾后仰、坡道启停等工况做了结构适配，整机采用前置作业装置、中置驾驶舱、后置平衡重的经典布局，平衡重块的重量与重心位置经过反复校核，可在额定起升重量下保证整机纵向稳定性，避免满载堆垛时出现前倾倾覆风险，同时平衡重块的外形做了圆弧过渡处理，

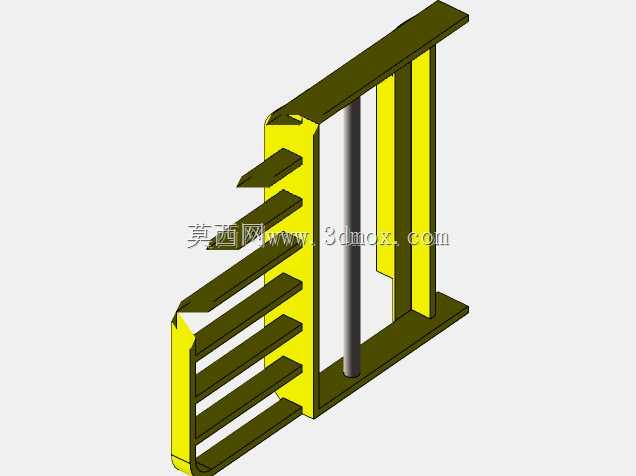

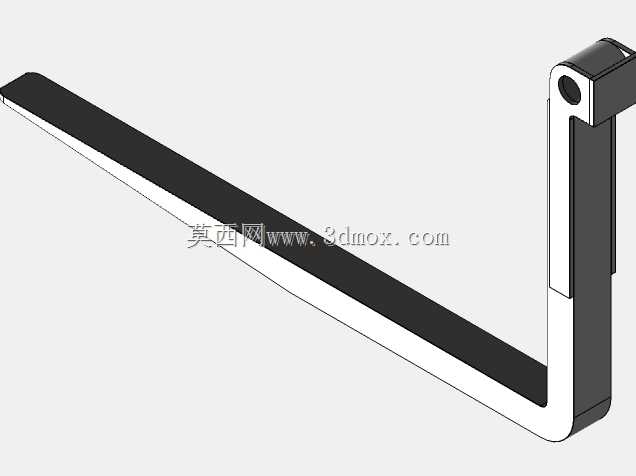

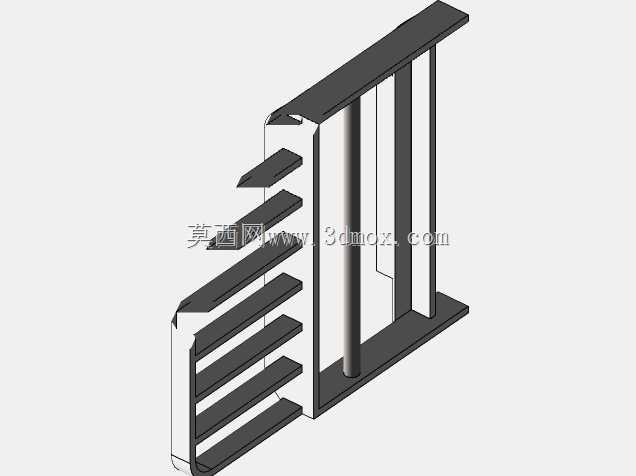

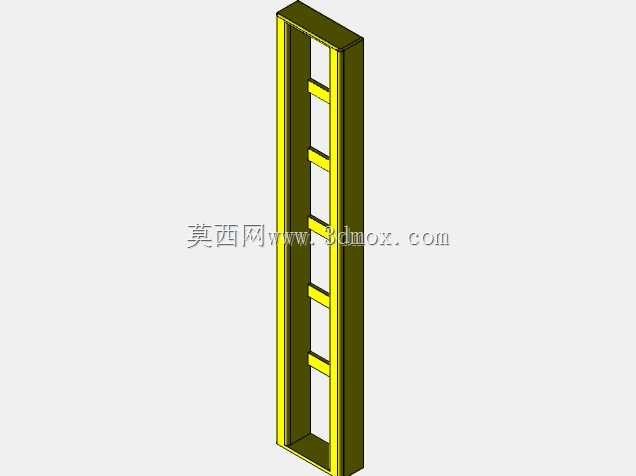

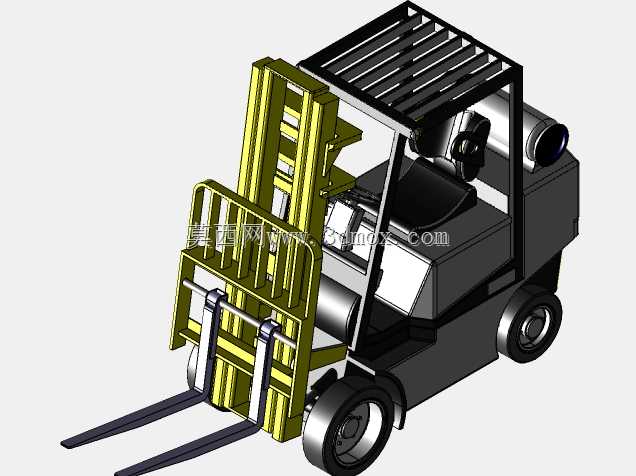

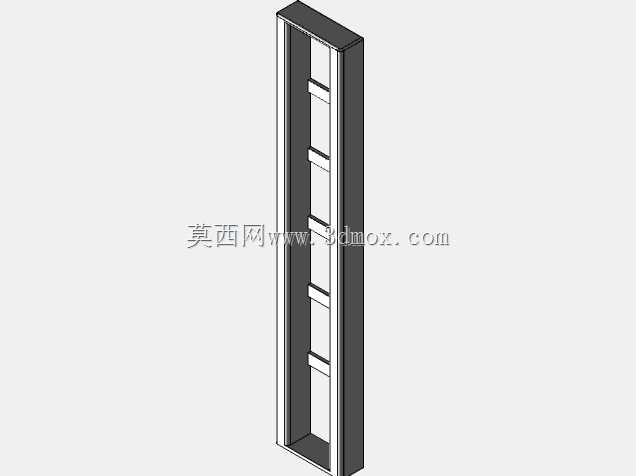

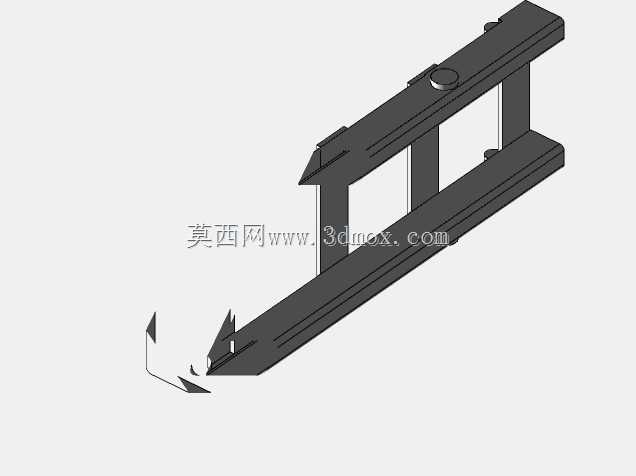

　　减少倒车时的视野遮挡与磕碰概率。门架系统采用两级伸缩式结构，内外门架的槽钢导轨配合间隙控制在合理范围，起升油缸采用中间布置形式，配合两侧的起升链条带动货叉架沿门架导轨升降，货叉间距可根据托盘规格手动调节，适配国标12001000、11001100等常规通用托盘的叉取需求；门架的前倾角度设置为6度、后仰角度设置为12度，前倾角度满足货叉水平叉取托盘的作业需求，后仰角度可保证转运过程中货物不会从货叉滑落，同时门架与车架的铰接点位置经过优化，在保证门架摆动角度的前提下，减少对驾驶舱前部空间的占用。驾驶舱的布局完全围绕操作人员的作业习惯设计，座椅采用带减震的工程座椅，可根据操作人员体重调节减震阻尼，方向盘采用小直径全液压转向结构，

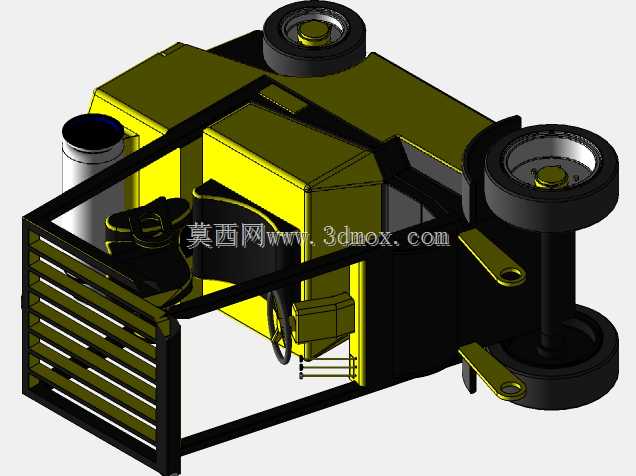

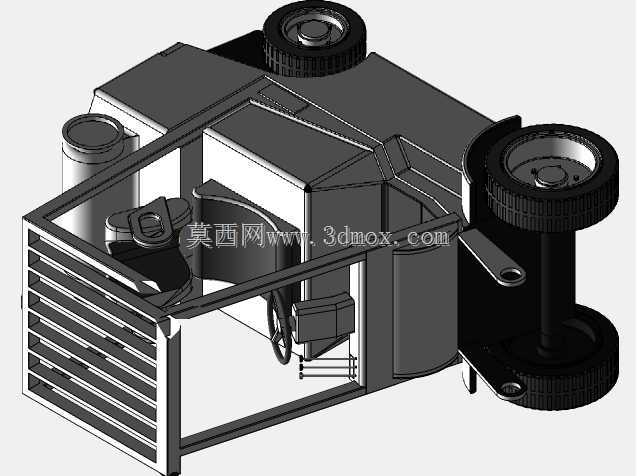

　　转向力矩小，转向角度大，可在3米左右的通道内完成整机转向调头，适配狭窄仓储通道的作业需求；操作手柄集中布置在座椅右侧扶手位置，包含起升、下降、前倾、后仰四个核心操作功能，手柄的操作行程与操作力经过匹配，长时间操作不易产生疲劳，驾驶舱顶部设置了防护顶棚，可防止高空坠物对操作人员造成伤害，顶棚的框架采用矩形钢管焊接而成，强度满足厂内作业的防护要求，同时顶棚的镂空设计不会影响操作人员的上部视野。动力系统采用内燃式布局，发动机布置在座椅下方的机舱内，机舱罩采用可翻转结构，方便日常的机油检查、滤芯更换等维护作业，发动机的散热系统布置在整机尾部，进风方向从侧部进入、尾部排出，避免作业时卷起地面的扬尘堵塞散热器；传动系统采用液力传动形式，配合前桥驱动、后桥转向的驱动布局，前桥作为驱动桥同时承载额定载荷的主要重量，桥壳采用铸钢材质，可承受满载时的冲击载荷，后桥作为转向桥，采用铰接式转向结构，转向角度大，转弯半径小。行走轮采用实心橡胶轮胎，适配厂内硬化路面的作业需求，前轮作为驱动轮采用双轮布局，后轮作为转向轮采用单轮布局，轮胎的承载能力与整机额定起重量匹配，可承受满载时的轮压载荷，轮辋采用钢制焊接结构，强度满足频繁启停、转向的工况需求。整机的外形尺寸控制在长3.5米、宽1.2米、高2.1米的范围内，最小离地间隙大于150毫米，可顺利通过厂内常见的减速带、轨道接缝等障碍，作业时的最小通道宽度根据作业高度不同控制在2.8-3.2米之间，

　　可适配大部分常规仓储货架区的通道宽度要求；安装边界方面，门架缩回时的整机高度低于2.2米，可顺利通过常规厂房的车间大门、仓库卷帘门等限高区域，尾部的平衡重突出量控制在0.6米以内，倒车时的尾部回转半径小，减少狭窄区域作业时的尾部磕碰风险。液压系统的管路布置全部沿车架内侧走线，采用硬管配合软管的连接形式，硬管用于固定位置的油路传输，软管用于门架、转向桥等活动部位的油路连接，管路的固定卡箍间距控制在合理范围，避免作业时管路振动产生磨损，液压油箱布置在车架侧面，油箱容积满足液压系统的散热需求，同时设置了液位计、放油口、滤芯安装位，方便日常的液压油检查与更换。电气系统采用12V车载电源，前部设置了作业照明大灯，尾部设置了倒车警示灯与蜂鸣器，驾驶舱内设置了仪表盘，可实时显示燃油液位、水温、机油压力、工作小时数等核心参数，所有线路采用阻燃线束，沿车架内侧的走线槽布置，避免线路被运动部件剐蹭破损。整机的所有结构件都做了圆角过渡处理，没有尖锐的外凸棱角，避免作业时剐蹭货物或者对操作人员造成伤害，外露的运动部件比如门架链条、起升油缸活塞杆等都设置了防护挡板，防止杂物进入运动副造成卡滞或者磨损。
