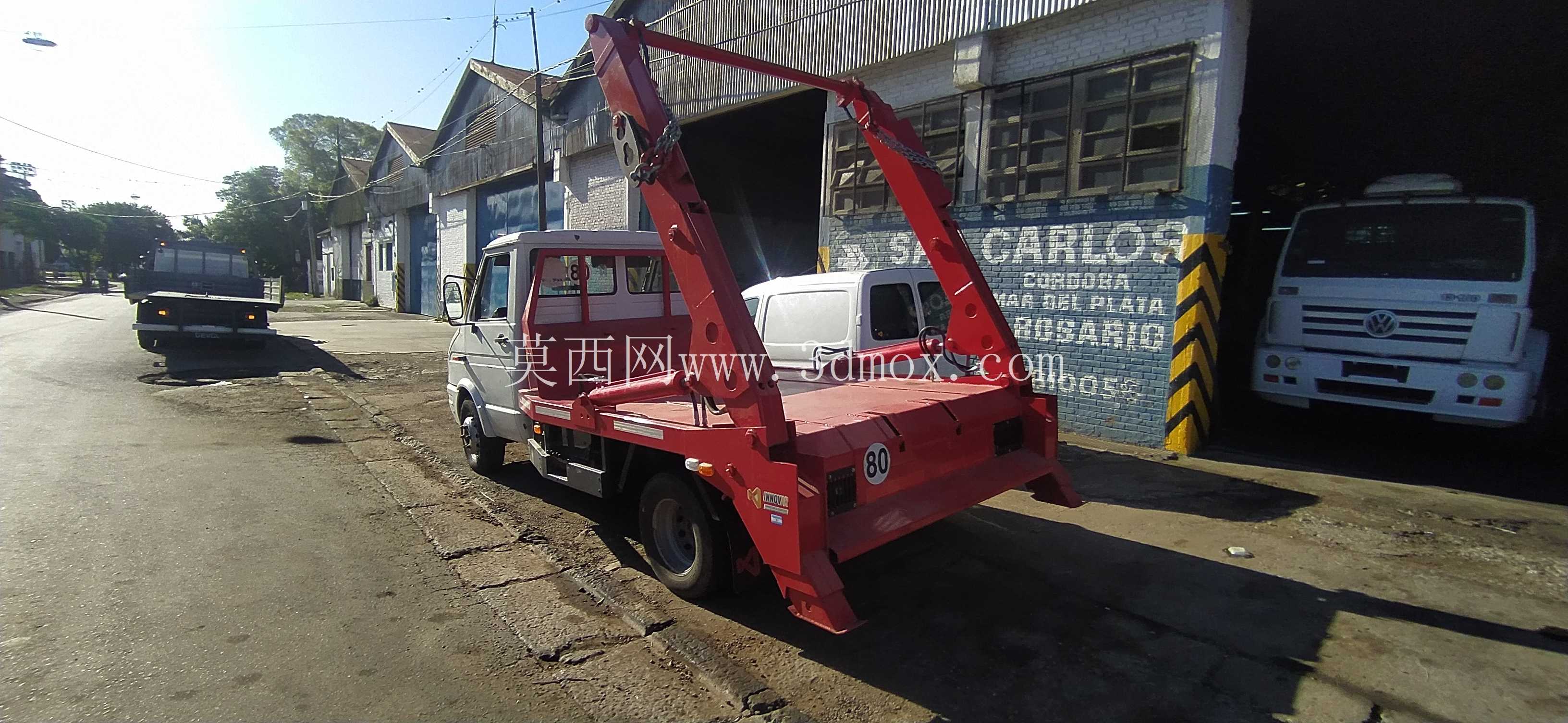

小型卡车自装卸式尾板拖运结构设计

这套结构针对城市短途零散货运场景开发，适配总质量3.5吨级轻型载货卡车底盘，主要解决无吊装设备场景下的标准化货箱装卸、转运需求，常见于城市建筑垃圾清运、小型设备短途转场、厂区物料周转等作业场景，无需额外配备叉车或吊装设备，单人即可完成整套装卸操作，大幅降低零散货运的设备依赖与人工成本。

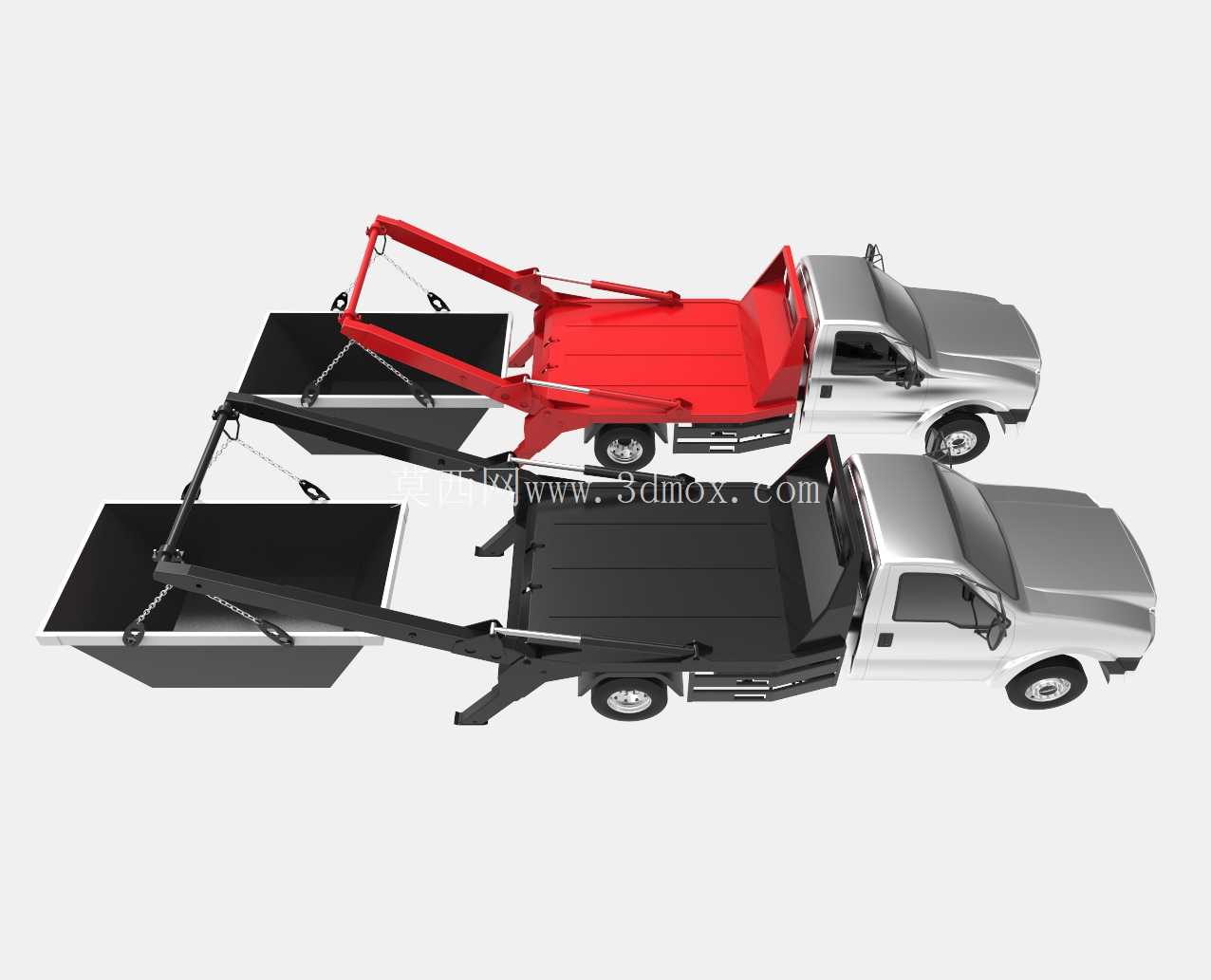

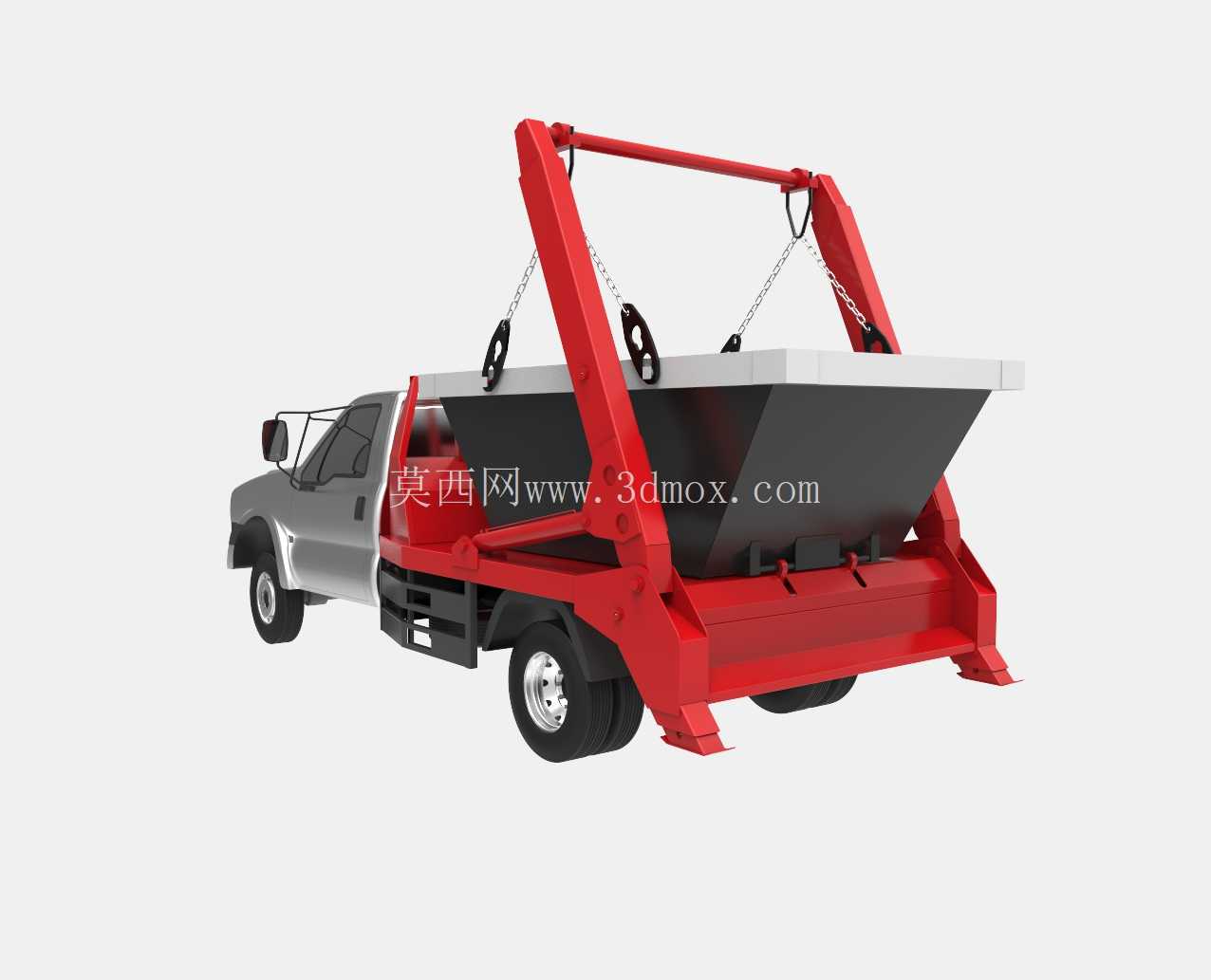

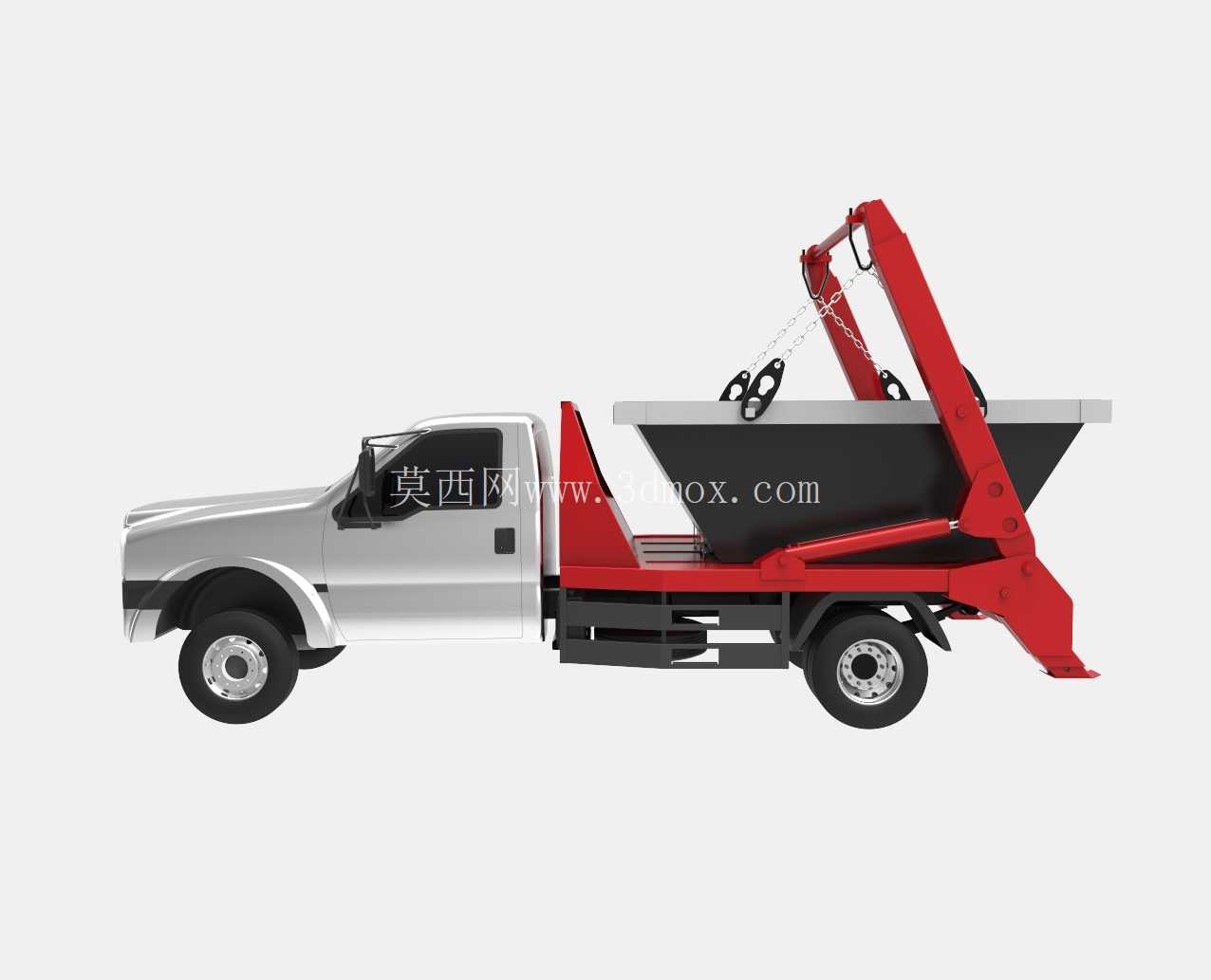

结构核心采用剪臂式液压举升+链条牵拉的复合传动方案，举升臂主体采用高强度矩形钢焊接成型，铰接点位全部采用自润滑衬套配合淬硬销轴，避免长期重载作业下的铰接点旷量，尾板承载面采用花纹钢板拼接，边缘设置可翻折的限位挡边，防止装卸过程中货箱滑移。整套举升机构通过副车架与卡车底盘纵梁刚性连接，副车架采用U型螺栓配合止推板固定，无需对底盘原有结构进行焊接改动，适配市面多数主流轻卡底盘的安装孔位，安装时仅需核对底盘纵梁间距与后悬长度即可完成定位，不会改动原车的制动、油路与电路系统。

设计过程中优先考虑了作业稳定性与通过性的平衡，举升臂的运动轨迹经过多轮迭代校核，保证尾板从地面举升至货台平面的全过程中，承载面始终保持水平状态，不会出现前倾后仰的情况，尾板最大下探深度可达到地面以下120mm，适配路沿、坑洼地面等非平整装卸场景，举升最大高度与货台平面齐平，与货箱底板之间的间隙控制在15mm以内，方便小型手动液压推车直接上下。尾板收回后完全贴合货箱尾部，整体外廓尺寸不超出原车的宽度与高度范围，离去角相比原车仅减小3度，不会影响车辆在城市道路、地下车库等限高限宽场景的通行能力。

牵拉机构采用双排重载板式链条，配合尾部的可调式张紧装置，可根据长期作业后的链条磨损情况调整张紧度，避免链条跳齿或松旷，液压系统采用中高压齿轮泵驱动，举升油缸设置双向液压锁，即使液压管路出现破损，尾板也能保持当前位置不会突然下坠，作业安全性得到充分保障。整套结构的液压管路全部沿副车架内侧排布，外部设置金属护板遮挡，避免行驶过程中飞溅的石子、杂物磕碰管路，电路系统采用防水接插件，控制盒设置在车辆尾部侧面，操作人员可站在地面完成所有举升、下降、翻转的操作，操作逻辑简单，新操作人员仅需简单培训即可上手。

承载能力方面，这套结构额定承载质量为1500kg，完全覆盖轻型卡车零散货运的常见载荷范围，举升全程的动作速度经过调校，从地面举升至货台平面的时间控制在15秒以内，不会因为动作过快导致物料晃动，也不会因为速度过慢影响装卸效率。尾板的翻转角度最大可达到90度，收回后可作为货箱的尾部挡板使用，无需额外加装后厢门，配合货箱侧面的可开启栏板，可满足不同方向的装卸需求。针对不同的作业场景，尾板承载面预留了多个绑带挂点，可通过绑带固定不同尺寸的货箱，运输过程中不会出现货箱移位的情况。

在结构轻量化方面，举升臂通过拓扑优化去除了非承载区域的多余材料，在保证结构强度满足1.5倍额定载荷静载测试要求的前提下，整套机构的自重控制在380kg以内，不会过多占用车辆的额定载质量。所有铰接点位的润滑脂嘴都设置在便于操作的位置，日常维护时无需举升车辆即可完成所有点位的润滑作业，易损件如衬套、销轴都采用标准化尺寸，后期更换无需定制，可直接采购通用配件完成维护，降低全生命周期的使用成本。

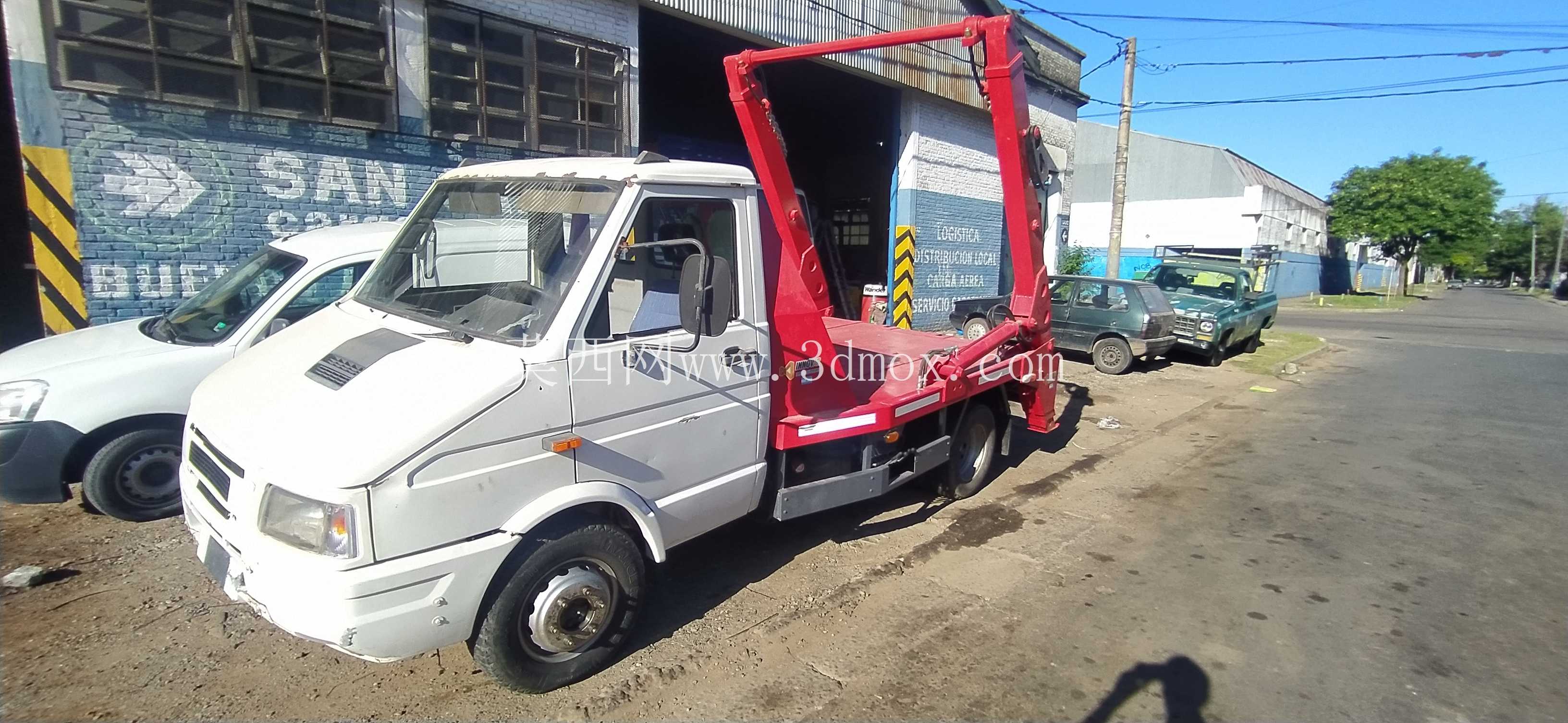

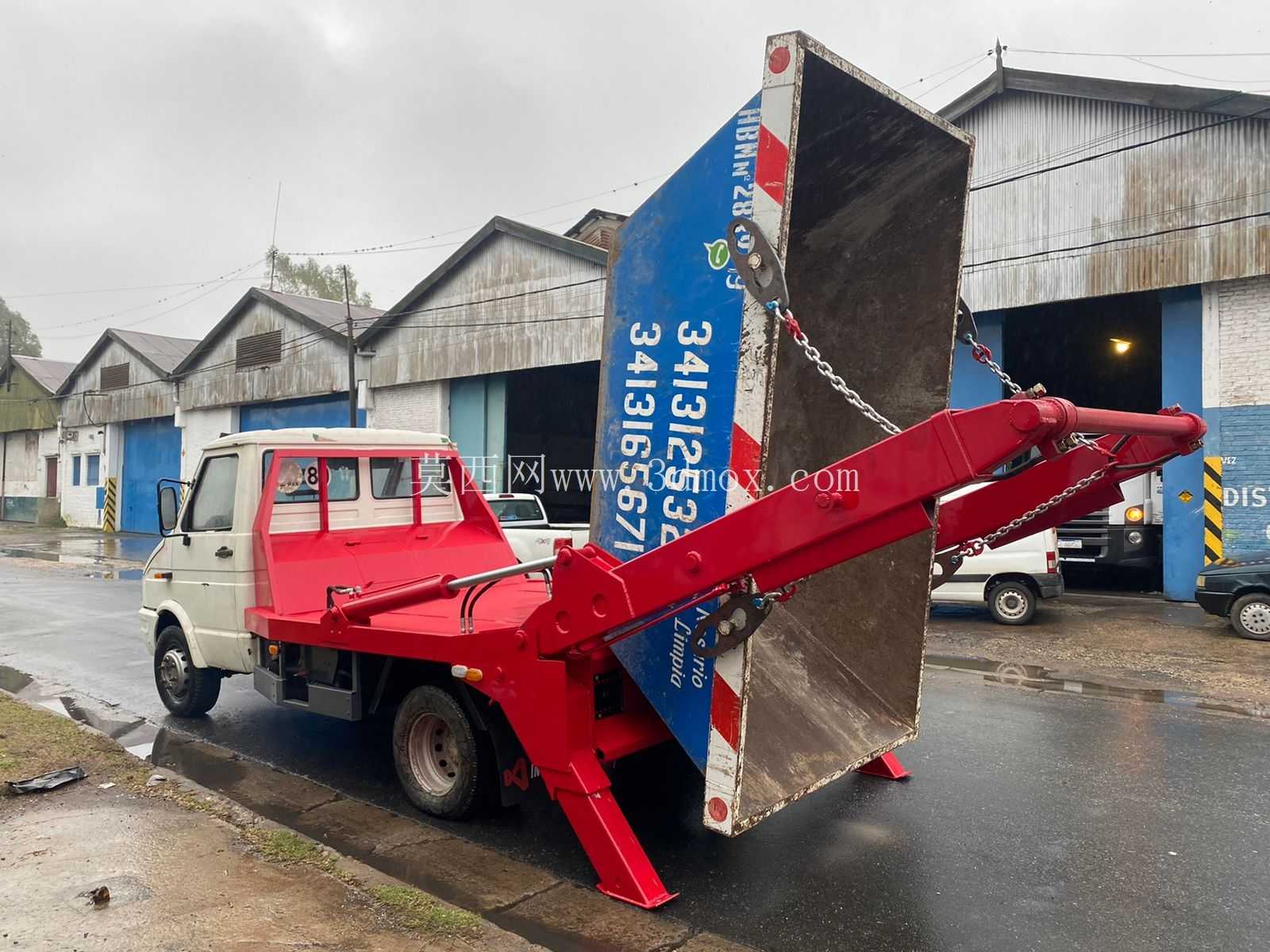

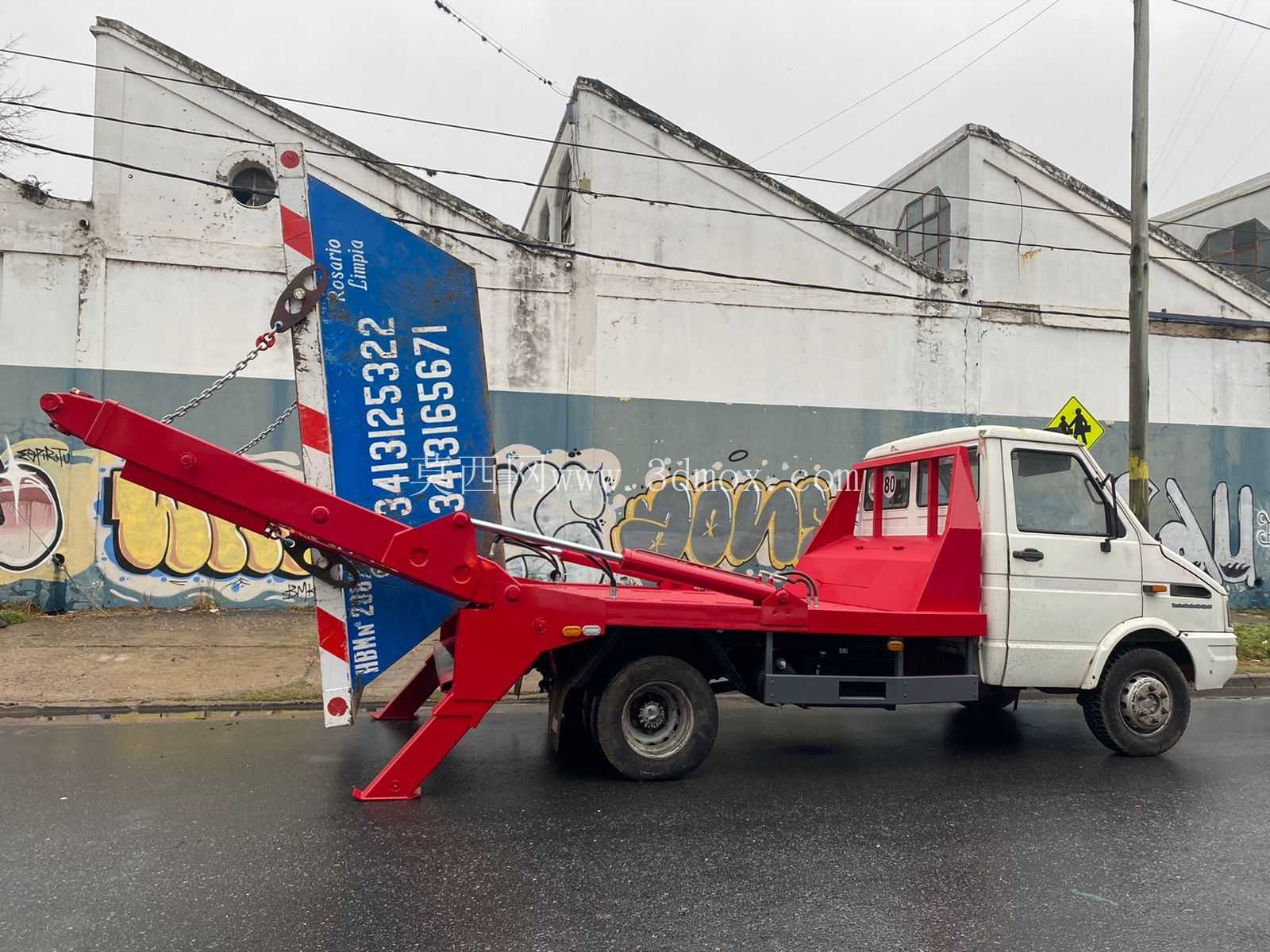

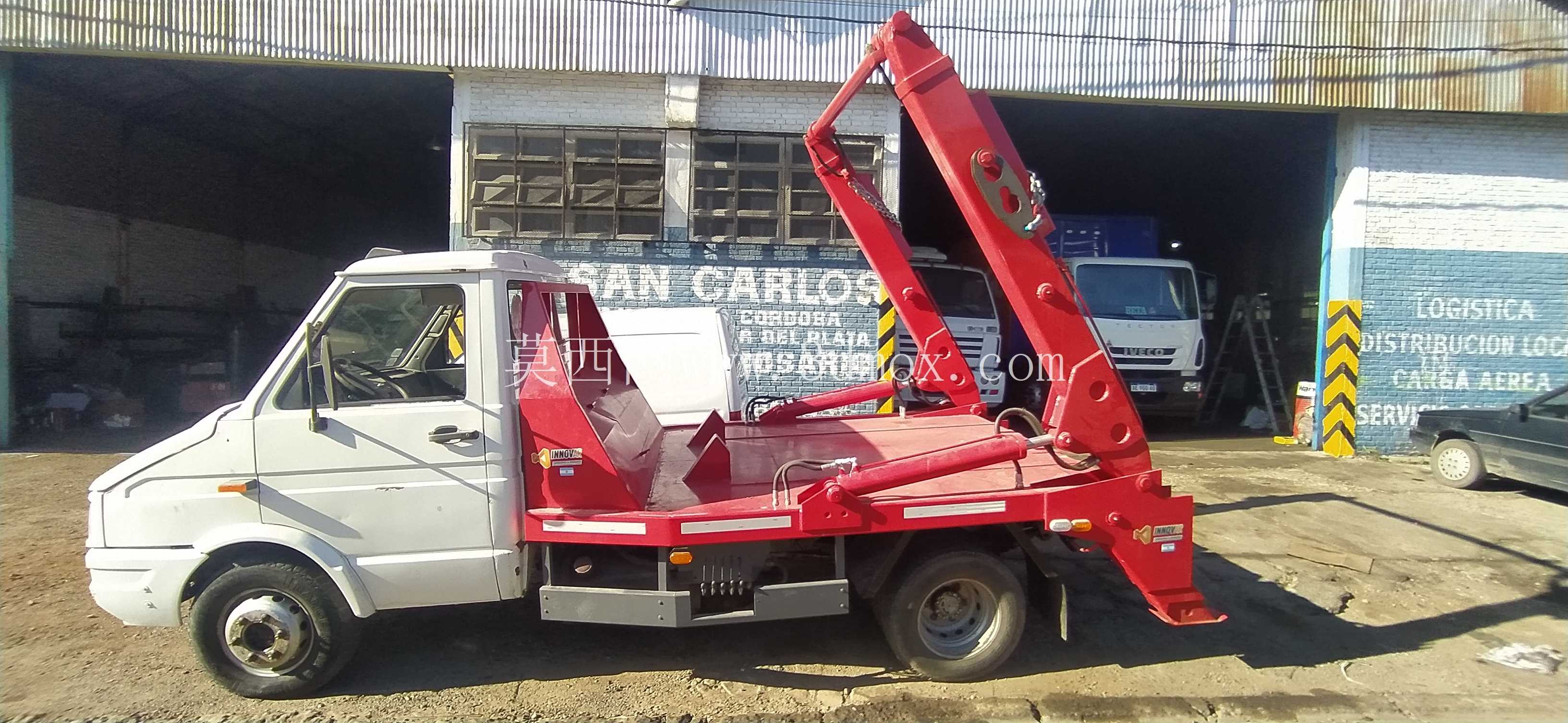

实际作业过程中，这套结构可适配标准尺寸的建筑垃圾周转箱、小型工业设备托盘、零散建材捆包等多种载具，尤其适合狭窄城区内的作业场景，大型吊装设备无法进入的老旧小区、背街小巷，都可通过这套结构完成自主装卸，不需要额外安排人工搬运，相比传统的人工装卸模式，作业效率可提升4倍以上，同时也减少了人工搬运过程中的物料损耗与人员受伤风险。
