5立方自卸车倾翻承载托架结构设计

　　该结构为适配5立方容积料斗的自卸车倾翻承载托架，主要应用于城建渣土转运、散料短途接驳、厂区废料清运等作业场景，作为自卸车与可卸式料斗之间的核心连接承载部件，承担料斗锁止、举升导向、倾翻卸料的核心功能，可匹配14吨级额定承载的作业需求，适配常规中型自卸车底盘的上装改装边界。

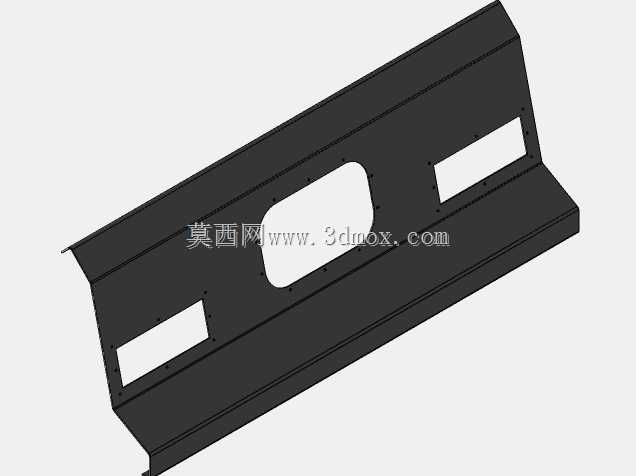

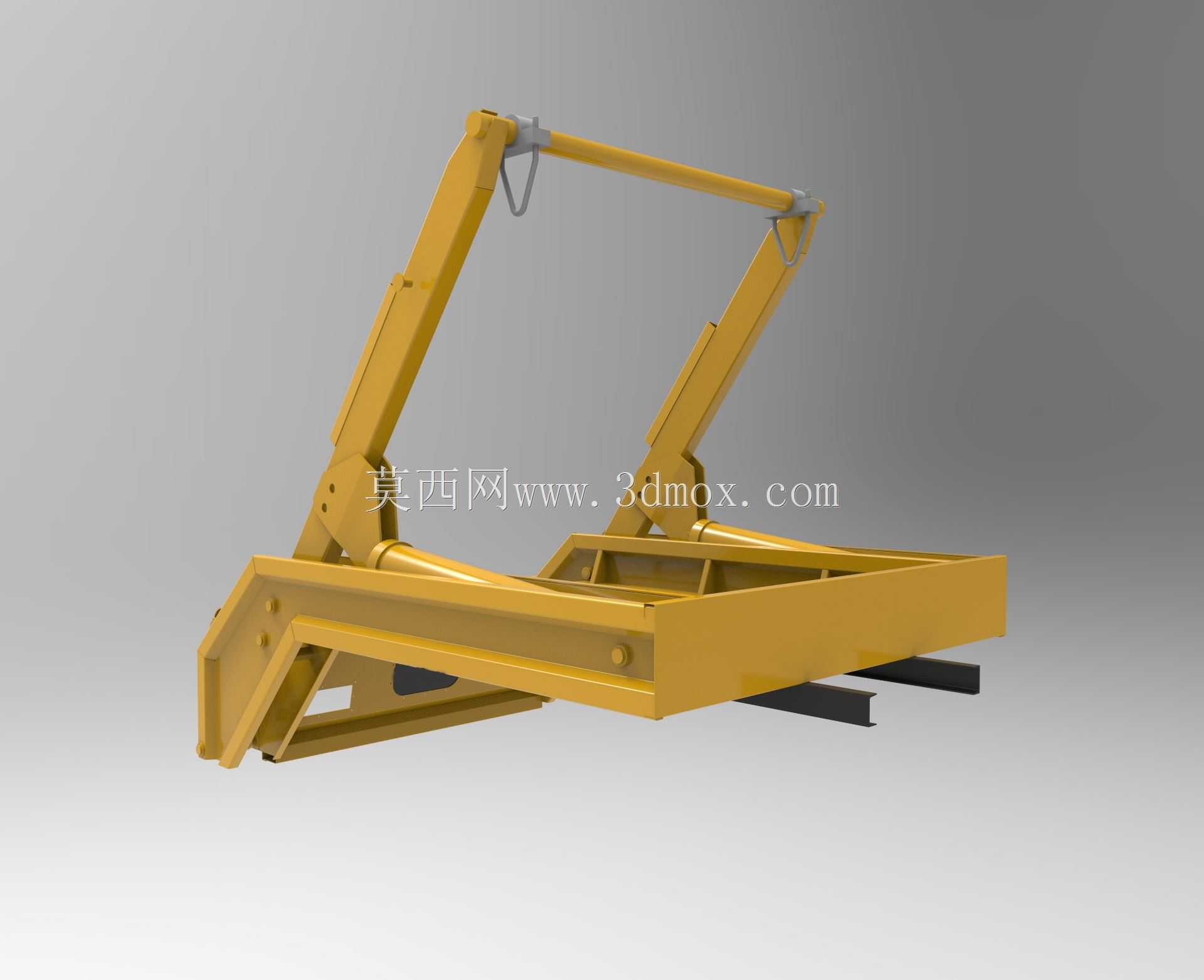

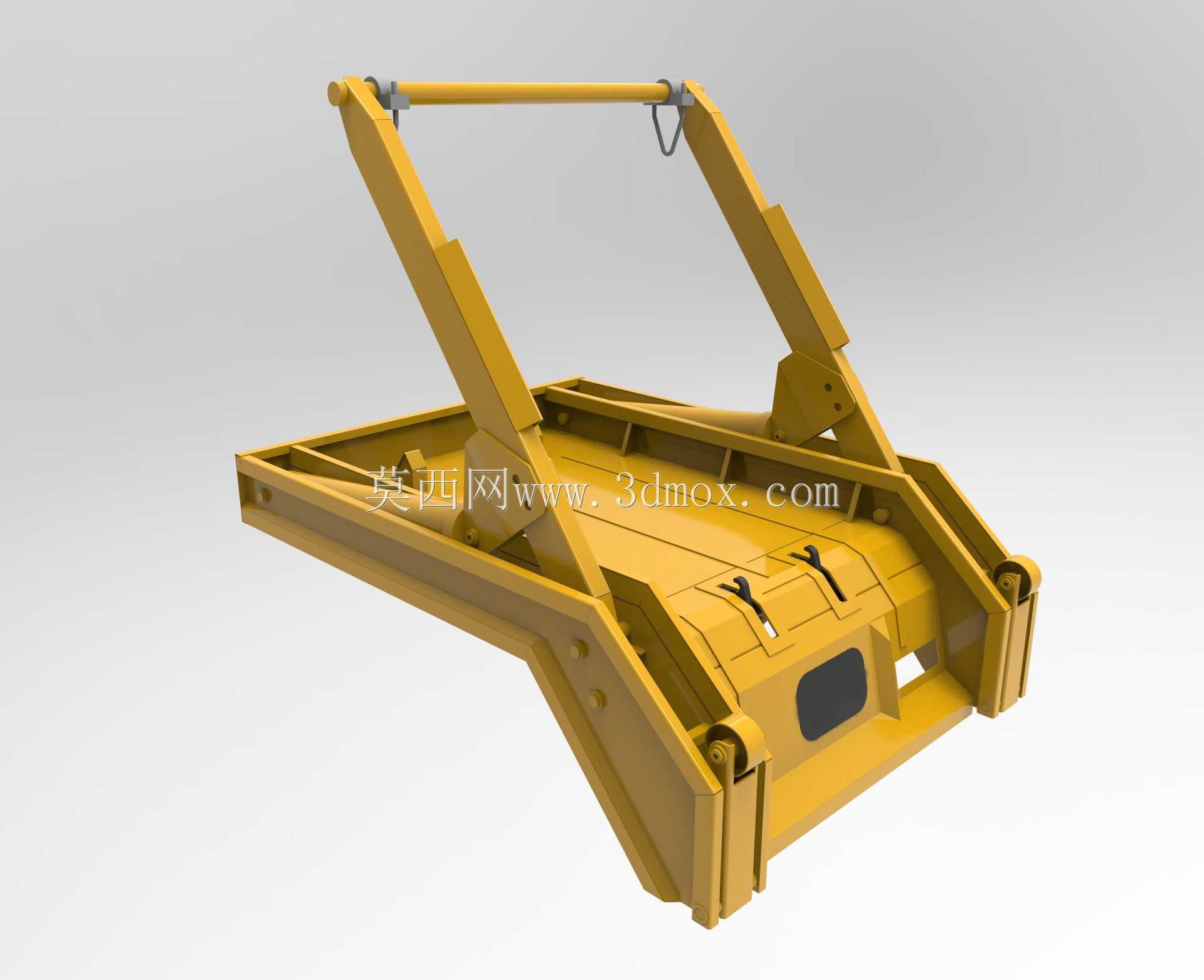

　　从功能实现逻辑来看，该托架采用双侧对称举升臂结构，举升臂与底座主体采用铰接式连接，底座框架为整体焊接箱型结构，底部预留与底盘副梁连接的标准化安装孔位，孔位间距匹配主流中型自卸车的副梁安装尺寸，横向安装宽度控制在2.3米以内，纵向安装长度适配4.2米级短轴距自卸车的上装空间，无需对底盘主梁进行切割改装即可完成装配，降低改装作业的施工难度与结构损伤风险。举升臂顶端设置横向连接横梁，横梁上预留料斗吊接挂点与锁止机构安装位，挂点位置经过载荷校核，可在料斗满载举升至最大倾翻角度时保持受力均匀，避免局部应力集中导致的结构变形。

　　底座主体的前端设置有料斗定位挡块与自动锁止卡扣，当料斗回落至托架平面时，定位挡块可引导料斗快速对齐安装位置，锁止卡扣可自动卡入料斗底部的锁止槽，无需人工额外操作即可完成料斗与托架的刚性连接，防止车辆行驶过程中料斗出现移位、滑脱风险。底座中部设置有与底盘液压系统连接的铰接支座，可直接匹配自卸车通用的多级伸缩液压油缸，油缸推力传递路径经过优化，举升过程中双侧举升臂同步动作，最大倾翻角度可达48度，可保证5立方容积的散状物料顺利卸净，无残留积料问题。

　　结构设计过程中充分考虑了作业工况的载荷特性，所有受力铰接点均采用镶嵌耐磨衬套的结构设计，衬套材质为锡青铜合金，可在无频繁润滑的工况下承受长期交变载荷，降低日常维护频次。主体框架的板材选用低合金高强度结构钢，关键受力位置的板材厚度根据有限元应力分析结果做差异化设置，举升臂与底座铰接位置、油缸支座位置做局部加强筋处理，在保证14吨额定承载能力的前提下，尽可能降低结构自重，提升车辆的有效载荷利用率。托架的两侧设置有料斗侧向导向滑轨，滑轨表面做淬火硬化处理，硬度达到HRC45以上，可在料斗装卸过程中承受侧向摩擦载荷，避免长期使用后出现导向面磨损凹陷导致的料斗卡滞问题。

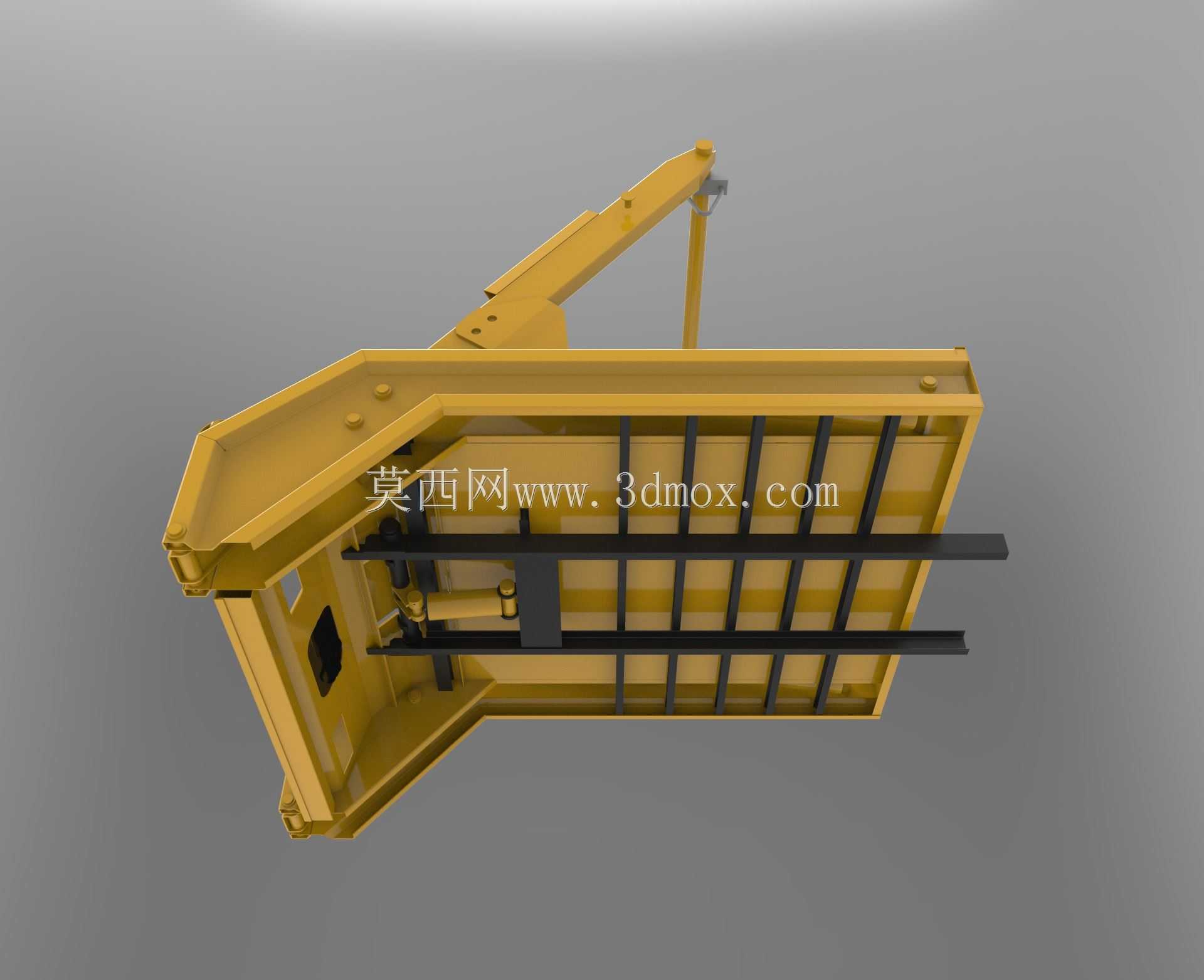

　　从安装适配性来看，该托架的液压管路接口采用标准快插接头，可直接对接底盘原有液压输出管路，无需额外改装液压系统的控制阀组，电气控制线路可接入原车的自卸操作控制系统，驾驶室内无需额外增加操作手柄，驾驶员可通过原有举升操作杆完成料斗的举升卸料、回落锁止全流程操作。托架底部与副梁的连接采用U型螺栓配合压板的固定方式，安装孔位预留±20mm的调节余量，可适配不同厂家生产的同吨位级自卸车底盘的副梁宽度差异，提升产品的通用适配能力。

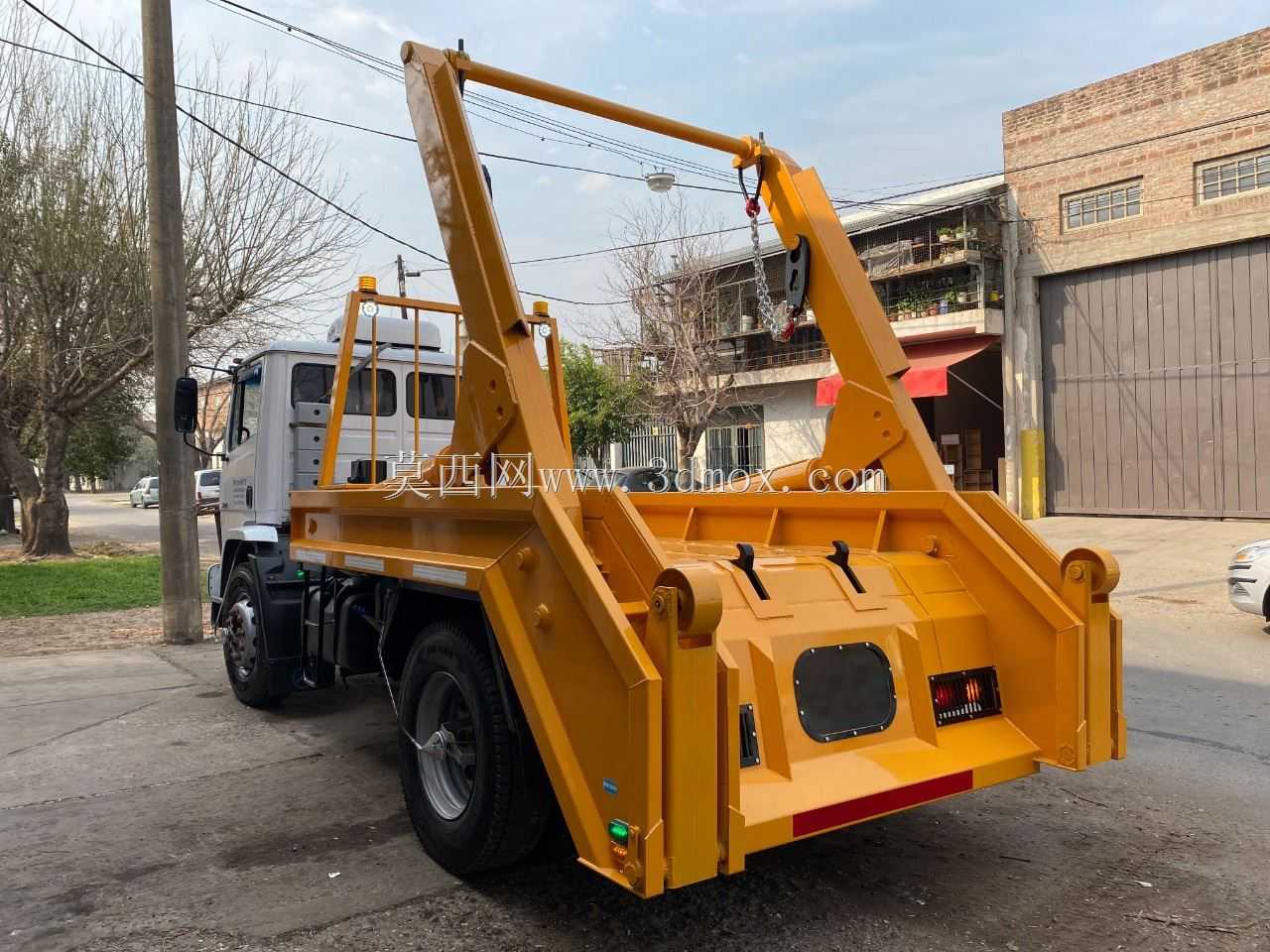

　　在实际作业场景中，该托架可匹配标准化的5立方可卸式料斗，单车可配备多个料斗交替使用，在物料装载点提前将料斗装满，车辆抵达后可直接卸下空料斗、挂载满料斗完成转运，大幅减少车辆等待装载的空置时间，提升散料转运的作业效率。倾翻卸料过程中，举升臂的运动轨迹经过优化，料斗举升过程中重心始终保持在车辆底盘的支撑范围内，不会出现侧倾失稳风险，即使在不太平整的作业场地卸料，也能保证整车稳定性。结构的所有外露焊接位置均做打磨圆滑处理，避免应力集中点，整体表面采用工程黄防锈涂装，适配工程作业车辆的视觉识别要求，同时具备良好的耐锈蚀、耐刮擦性能，可适应户外露天作业的复杂环境。
