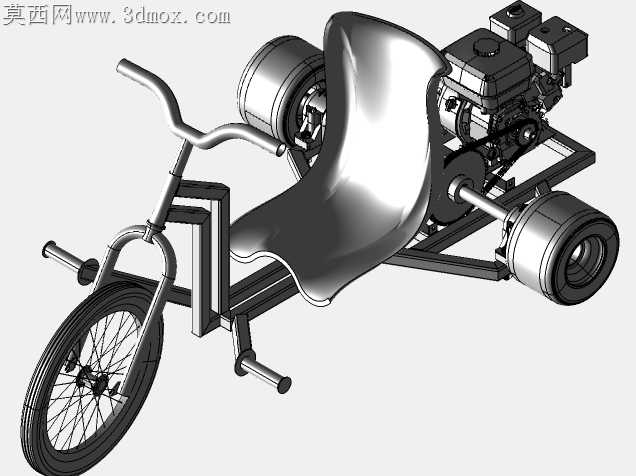

单前轮后置动力三轮漂移代步车结构设计

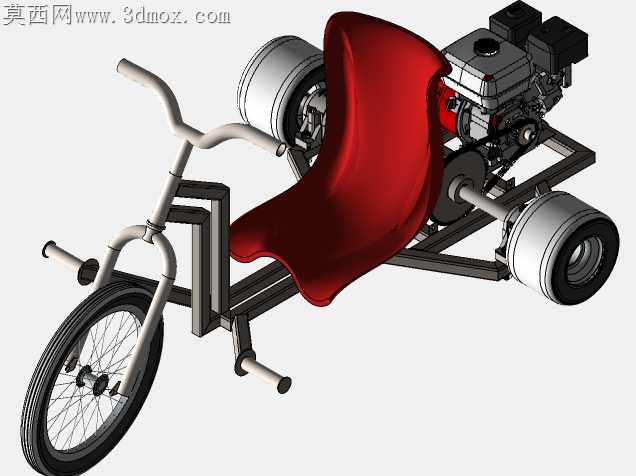

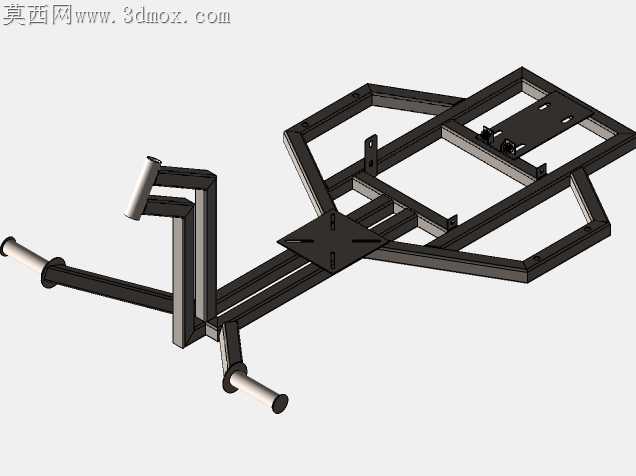

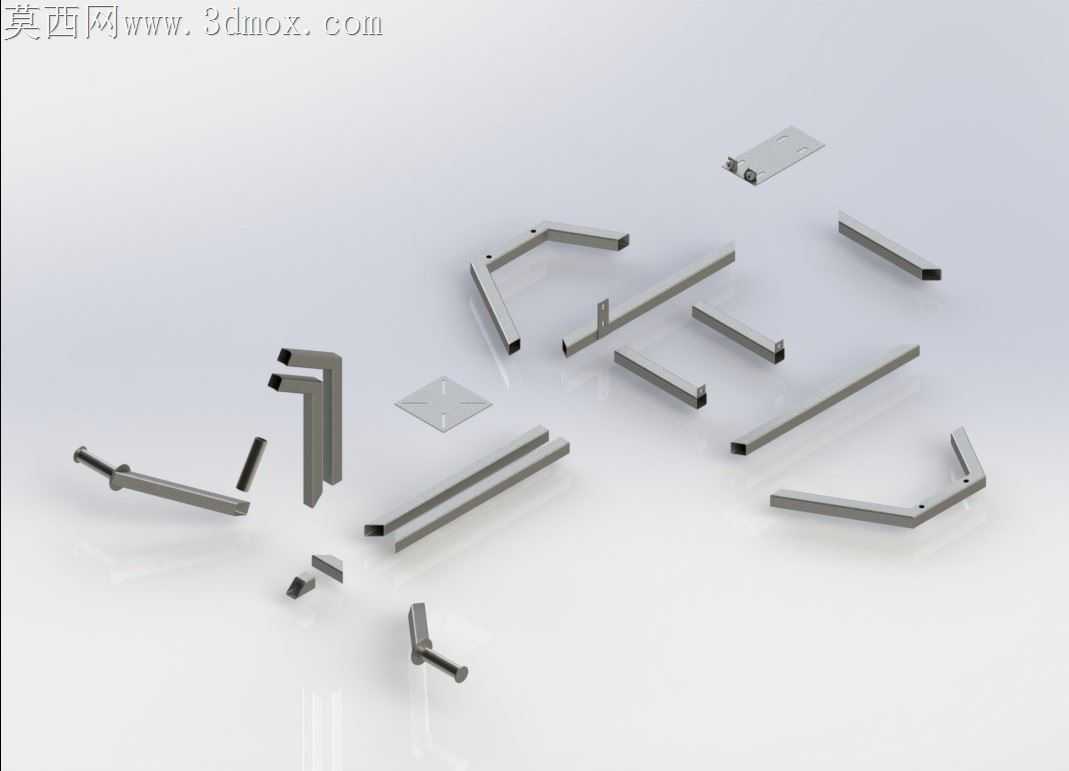

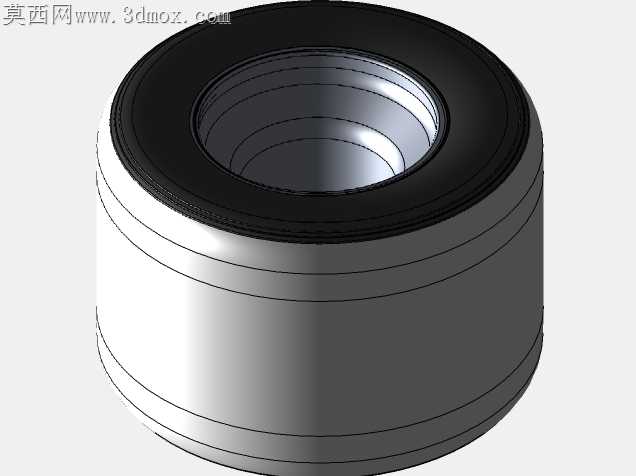

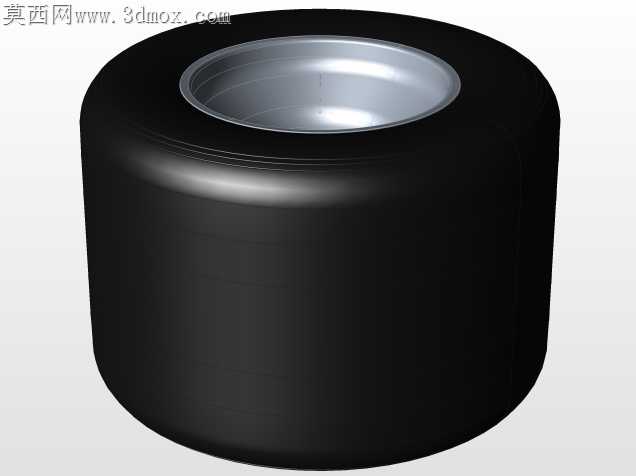

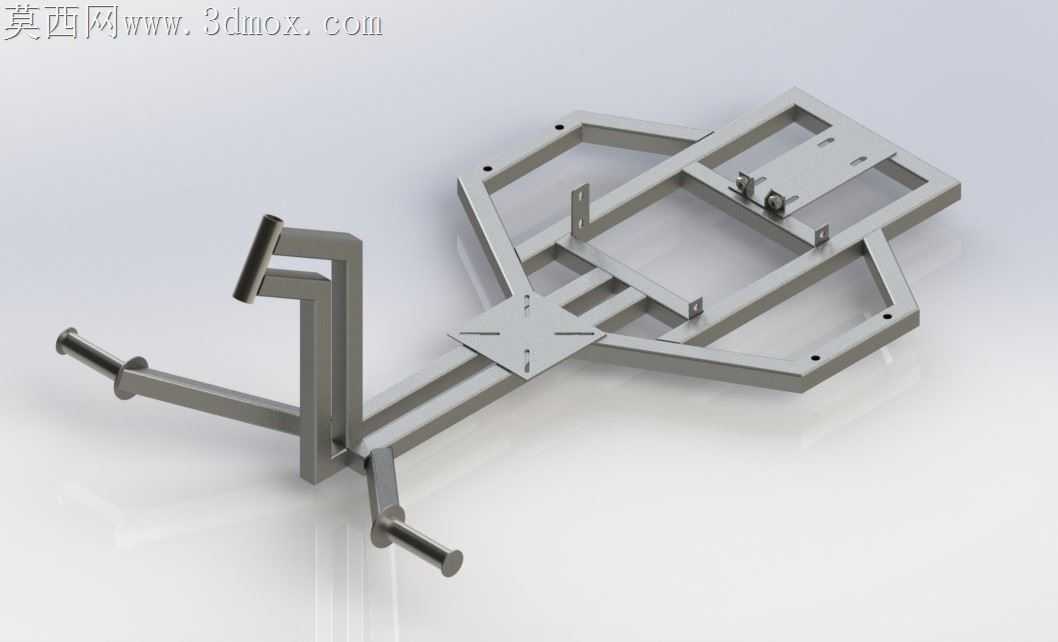

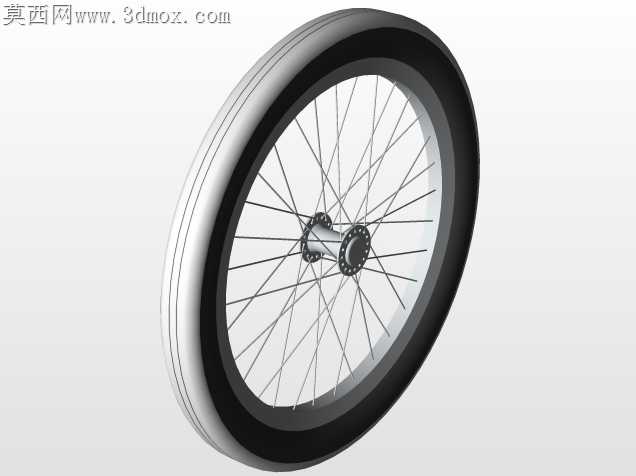

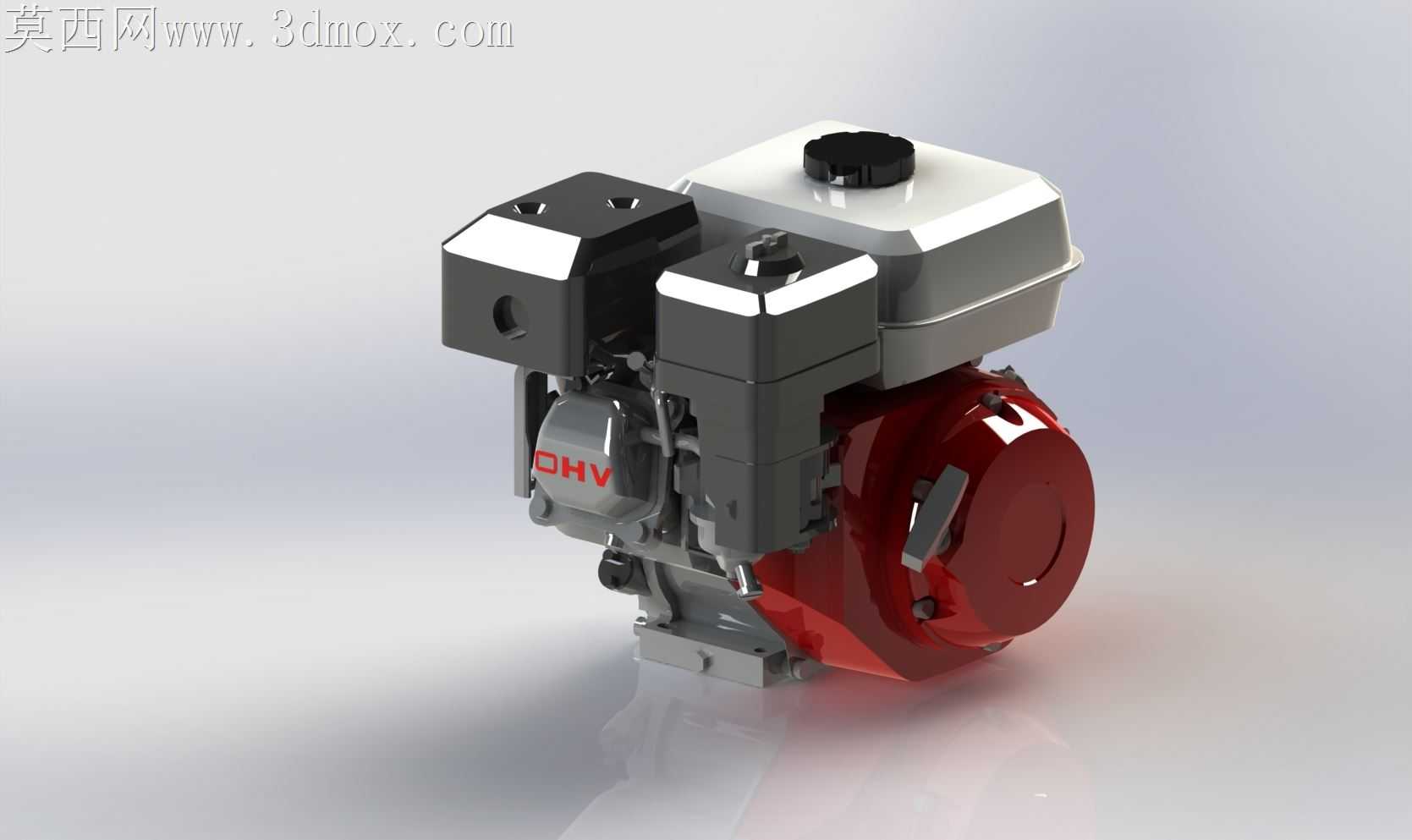

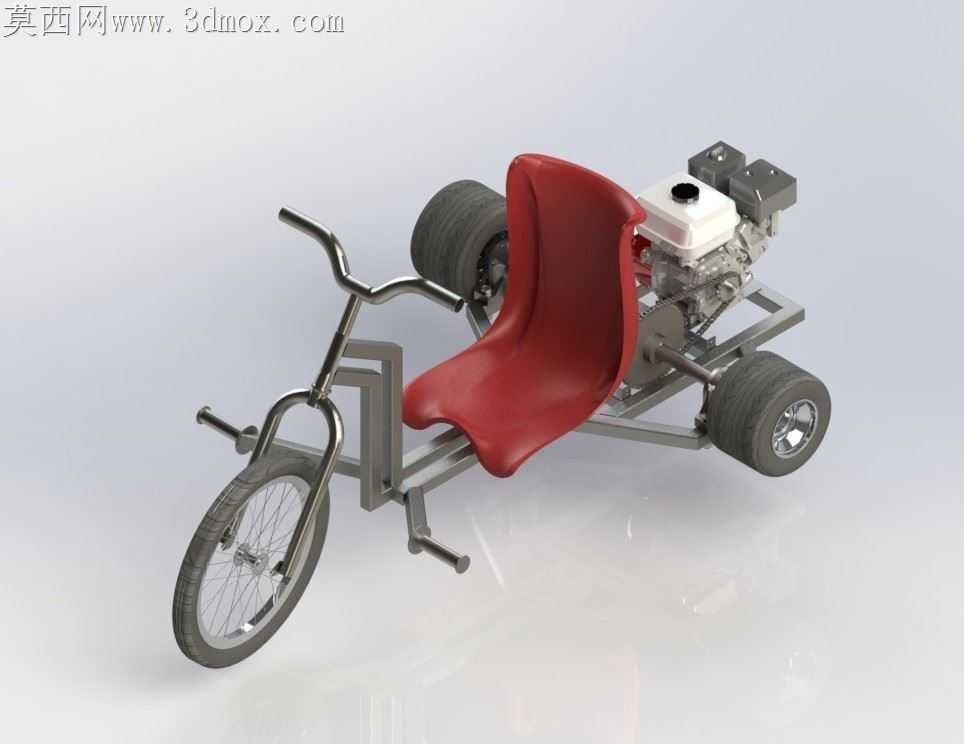

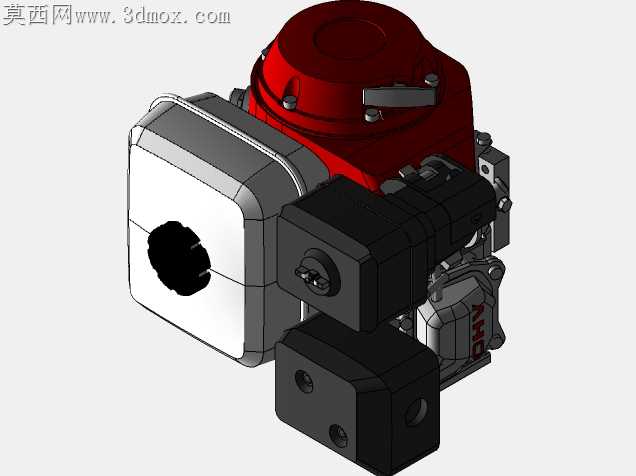

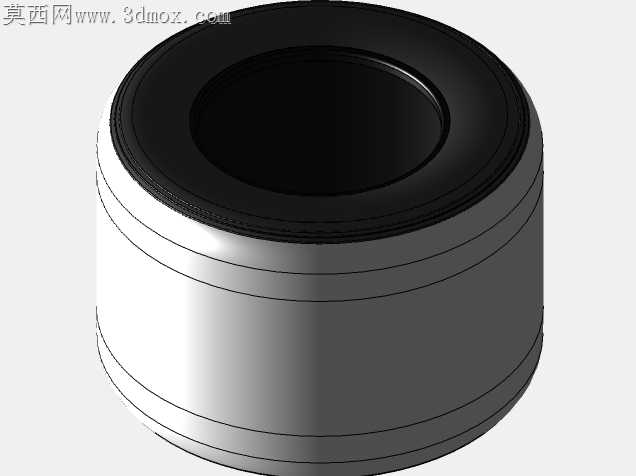

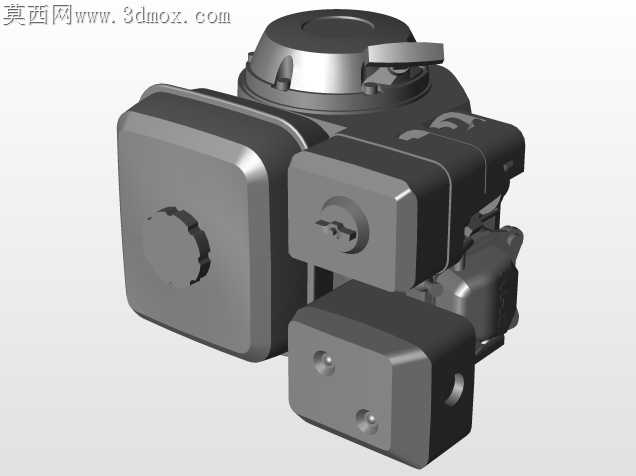

小排量动力三轮休闲车的加工落地，最容易踩的坑是车架焊接变形带来的轮系定位偏差，不少手工改装件做完后跑起来跑偏、轮胎偏磨，根源就在前期结构设计没给加工留足适配余量。这款单前轮后置双轮的车型，车架采用分段式钢管拼接结构，转向立管与主横梁的连接位预留了2mm的焊接收缩余量，避免焊接后转向柱倾角偏移，导致转向沉重或回正力异常。前叉直接沿用成熟自行车轮组的安装接口，不用单独定制花鼓、辐条这类标准件，加工时只需要裁切对应长度的钢管做叉体补强，就能兼容市售20寸自行车前轮，大幅降低定制加工的成本与周期。座椅采用一体化曲面承托设计，曲面弧度贴合人体大腿与腰背的自然曲线，安装位设置了三档前后调节的长圆孔，不用重新打孔就能适配不同身高的驾乘人员，座面下方的车架横管特意做了下沉处理，给腿部留出足够的活动空间，避免急转向时膝盖碰到车架杆件。后置动力单元采用四点悬浮式安装结构，发动机与车架连接的位置加装橡胶减震垫，阻断发动机运转的振动直接传递到车架，避免长时间骑行后手把、座椅发麻的问题，动力输出轴与后轮驱动轴的同轴度公差控制在0.15mm以内，既不会因为同轴度差导致传动件异常磨损，也不会因为公差要求过高提升加工难度。后轮采用双轮对称布局，轮距设置为650mm，漂移过弯时外侧轮能提供足够的支撑力，不容易侧翻，后轮安装座的焊接位做了加厚衬片补强，承受漂移时的侧向冲击力不会出现焊缝开裂。转向把的高度比常规自行车把高120mm，驾乘时上半身不用过度前倾，长时间骑行不容易疲惫，刹车踏板的安装位置设在右脚自然垂落的区域，踏板表面做了防滑齿结构，湿滑状态下踩刹车也不容易打滑。整车所有钢管的切口都做了倒角处理，焊接后打磨掉焊渣做喷塑处理，既不会有尖锐的毛边划伤驾乘人员，也能避免钢管生锈延长使用寿命。走线位置全部沿着车架内侧排布，用线卡固定在钢管上，不会外露杂乱的管线，也避免漂移时轮胎蹭到管线导致故障。
