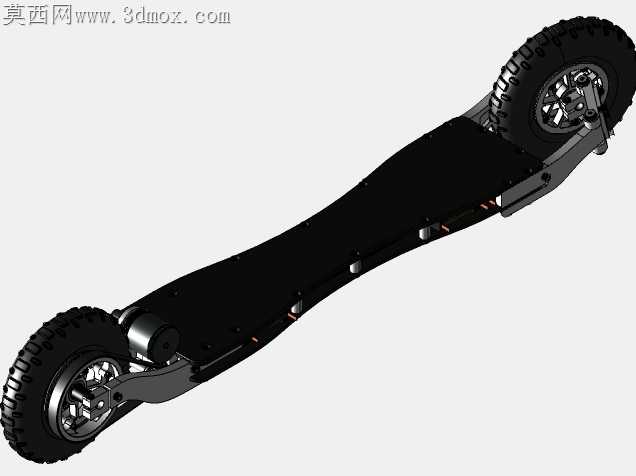

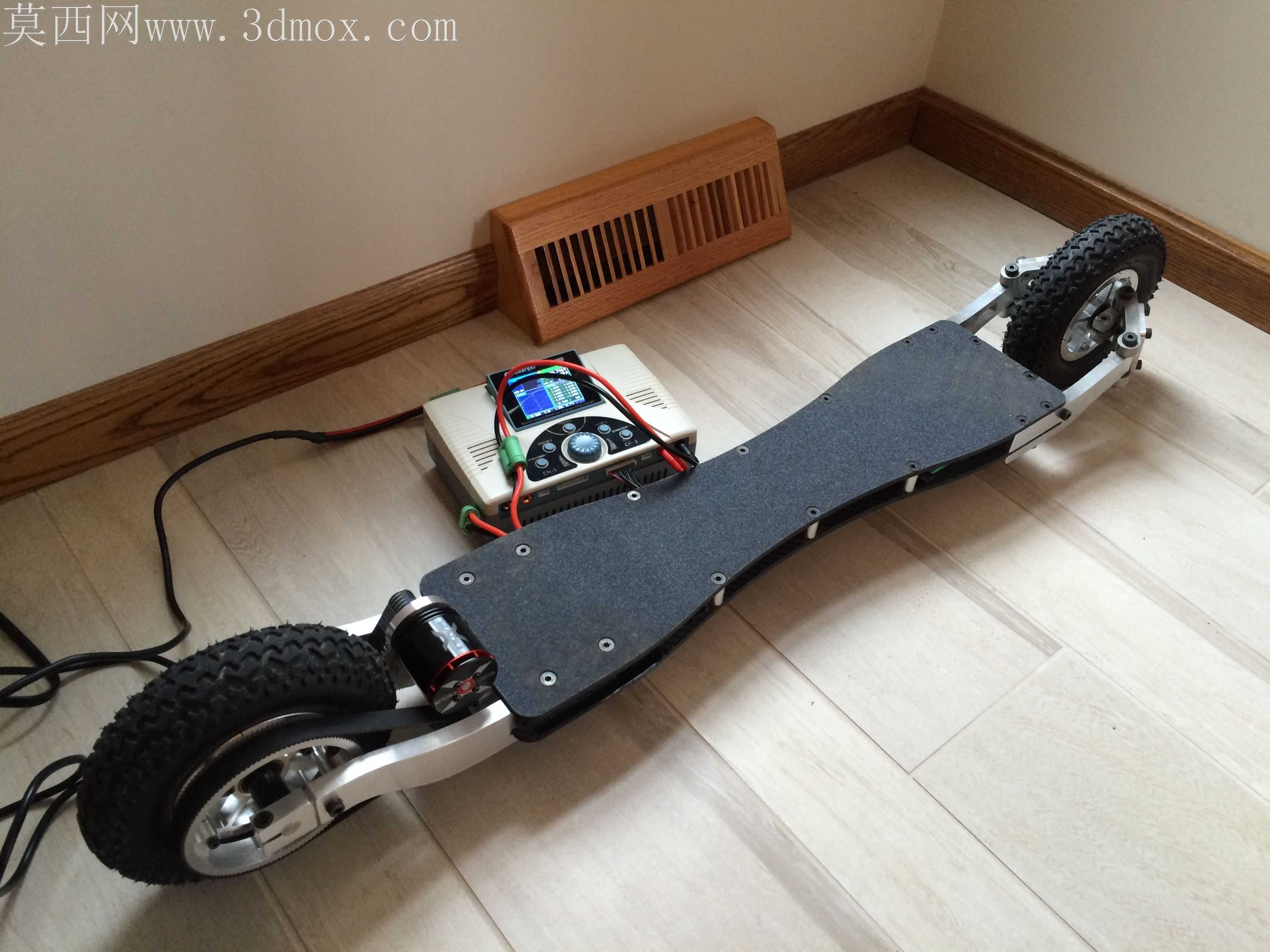

紧凑型两轮电动代步滑板结构设计

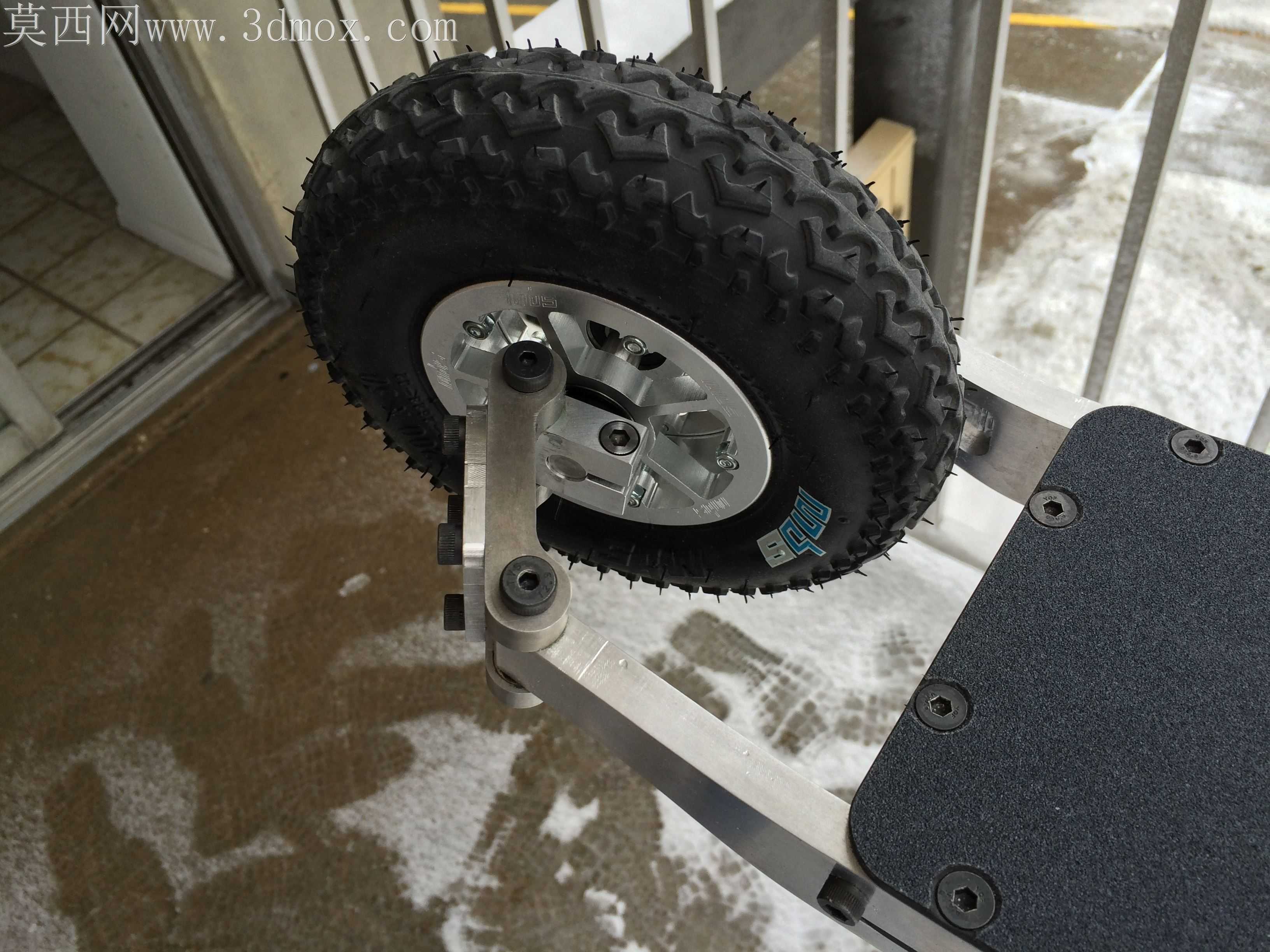

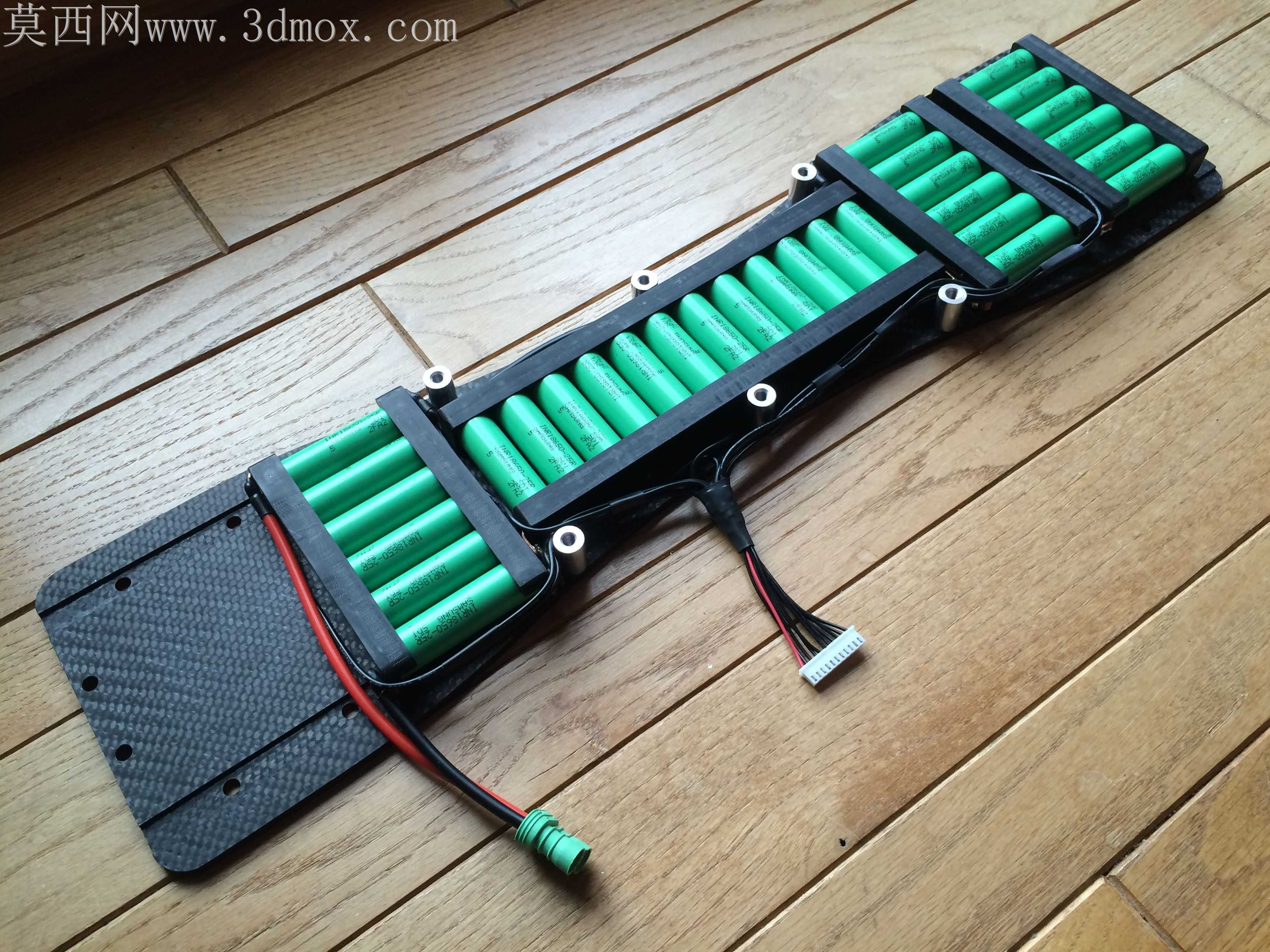

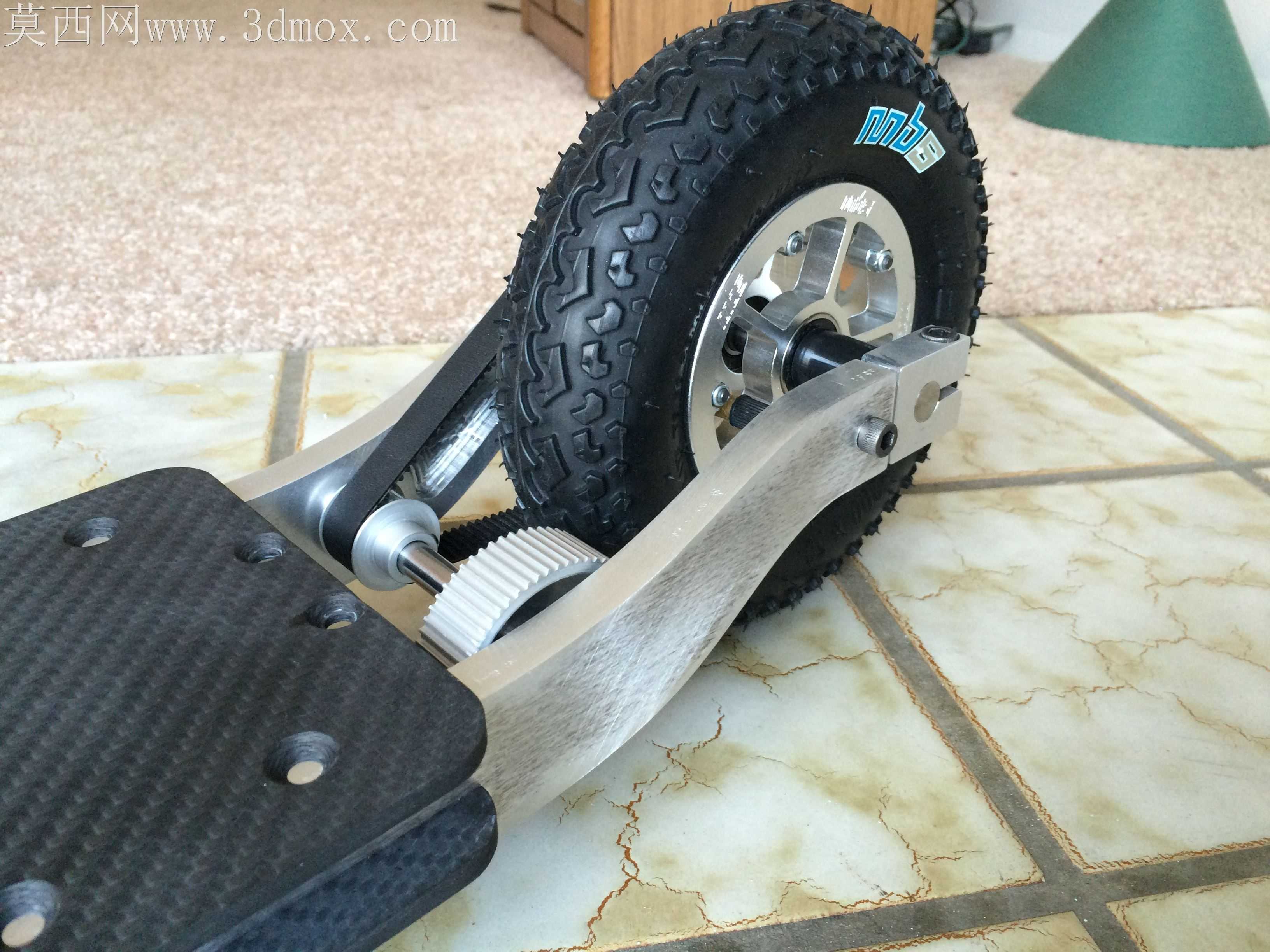

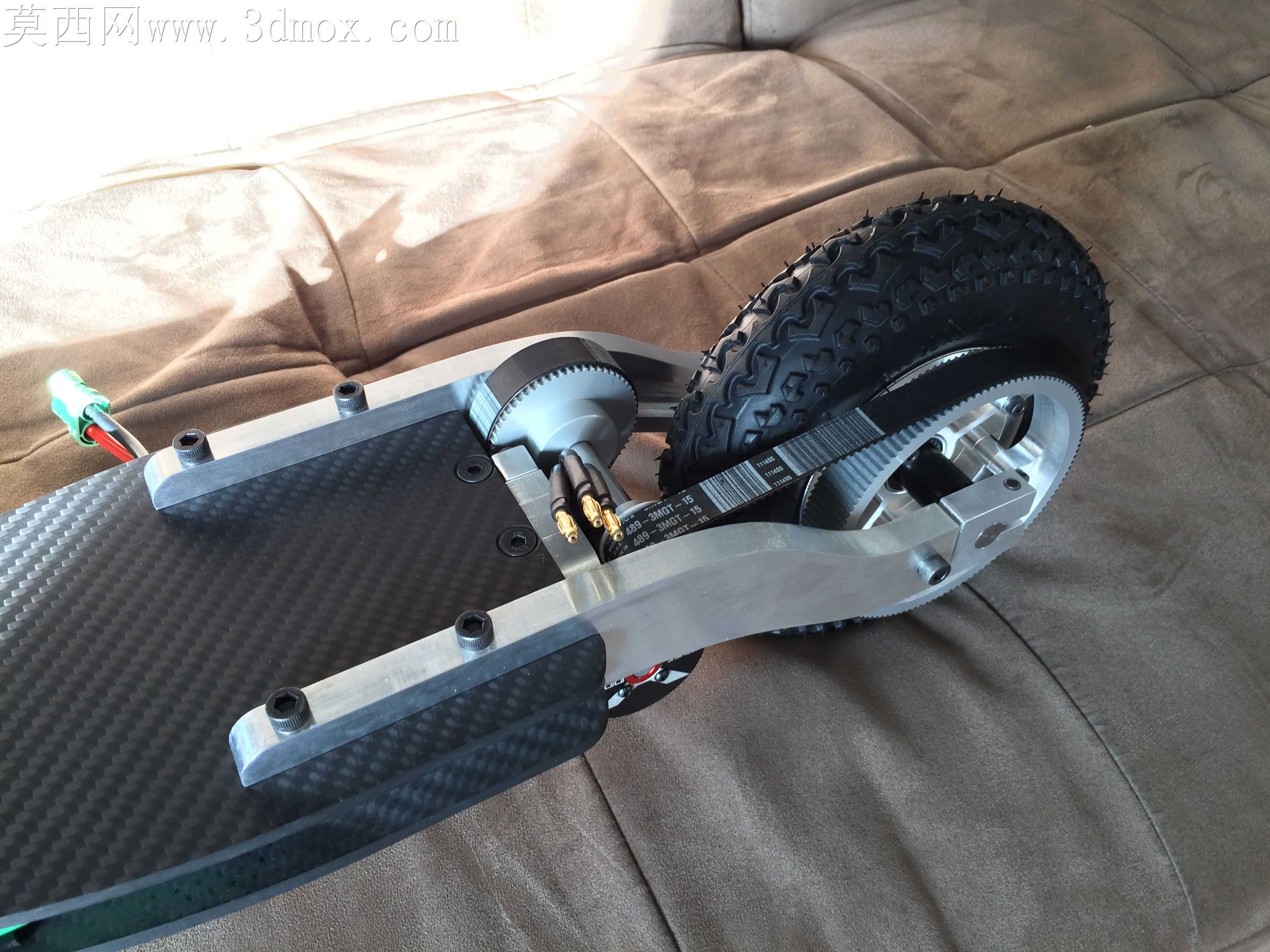

薄型踏板的内部走线槽位深度控制在3.2mm，刚好容纳动力线束与控制排线，槽边预留0.8mm的压边余量，避免盖板锁附后出现线束挤压破皮的隐患。轮组连接的摆臂采用变截面厚度设计，靠近轮轴的安装位厚度达6mm，承接路面冲击的载荷，往踏板主体延伸的区域逐步收薄至2.5mm，在不降低结构强度的前提下压缩整体重量。踏板表面的防滑固定位采用内嵌式沉台设计，防滑贴粘贴后与踏板边缘完全齐平，不会出现边缘翘边积灰的问题，日常使用中剐蹭到路沿也不会带起防滑层。前后轮的安装同轴度公差控制在0.1mm以内，轮轴穿过摆臂孔位后，轴端的锁紧垫片刚好卡入摆臂预设的防转卡槽，不需要额外打胶防松，日常颠簸路段行驶也不会出现轴件松动的问题。踏板底部的电池仓盖板采用快拆式卡扣设计，卡扣的卡合量设置为1.2mm，徒手就能掰开更换电池，卡扣根部做了R1.5的圆角过渡，反复拆装也不会出现塑料疲劳断裂的情况。轮组的轮胎选用深胎纹的越野款纹路，胎纹深度2mm，在湿滑路面行驶时能快速排开接触面的积水，降低侧滑风险，轮毂与轮胎的配合过盈量控制在0.3mm，常温下用普通压装工具就能完成装配，不需要额外加热轮毂，适配小批量组装的加工条件。摆臂与踏板主体的连接位隐藏在踏板下侧的加强筋交汇处，加强筋的排布顺着载荷传递方向设置，不会出现应力集中导致的踏板断裂问题，筋位厚度1.8mm，和踏板主体壁厚保持一致，注塑成型时不会出现缩痕影响外观。走线槽的出线口位置设置在轮组摆臂的转轴旁侧，线束顺着摆臂内腔延伸到轮毂电机位置，转向摆动时线束的弯折半径始终大于15mm，长时间使用也不会出现线芯折断的故障。踏板整体的离地间隙设置为38mm，过普通减速带或者小区路面的小坑洼时不会剐蹭到底部的电池仓，边缘做了2mm的圆角过渡，剐蹭到障碍物时也不会出现尖锐的崩口。
