独立车轮悬架总成结构设计方案

项目分类:汽车 发布时间:2026-06-18 ID:1188349
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案
  • 独立车轮悬架总成结构设计方案

这套独立车轮悬架结构,核心服务于乘用车辆底盘行驶系统的开发验证环节,可直接用于整车操稳性能仿真、底盘硬点匹配、零部件受力分析等工程场景,也能作为概念车底盘方案选型阶段的参考结构,帮助工程师快速梳理悬架各部件的运动干涉边界,省去从零搭建基础结构的重复工作。

从实际装车用途来看,这套结构承担着车轮与车身之间的力传递作用,行驶过程中路面传递的垂向冲击、纵向制动力与驱动力、侧向转向力都要通过这套结构完成传导,同时还要配合减震阻尼部件过滤路面颠簸,保证车轮始终尽可能贴合路面,兼顾行驶平顺性与操控稳定性。区别于非独立悬架,这套独立结构的单侧车轮跳动不会直接传递到另一侧车轮,能大幅降低不平路面下车身的侧倾幅度,在铺装路面行驶时的操控表现更优。

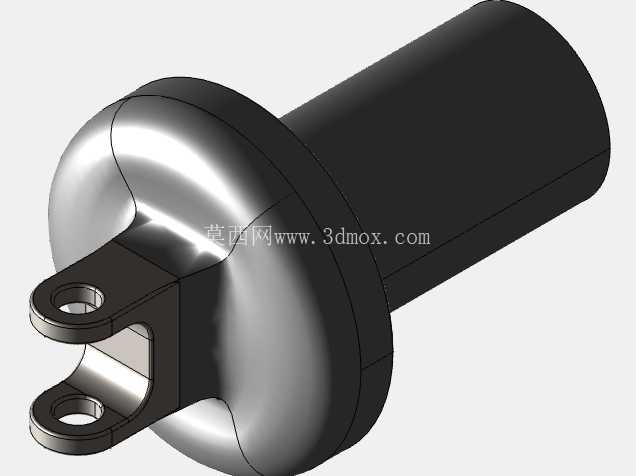

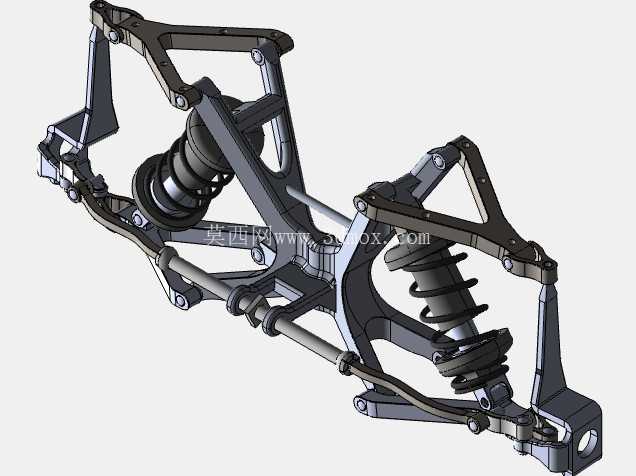

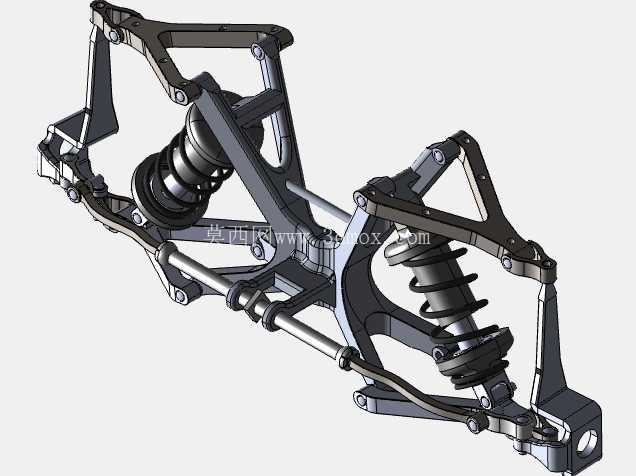

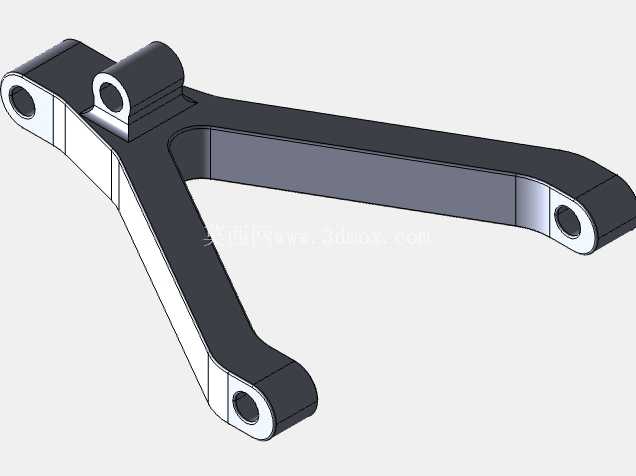

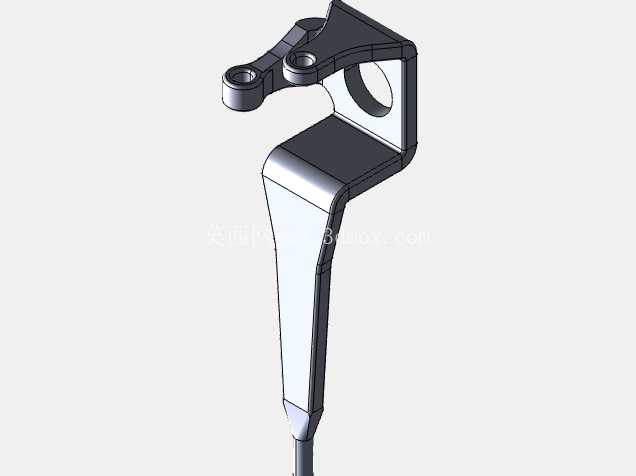

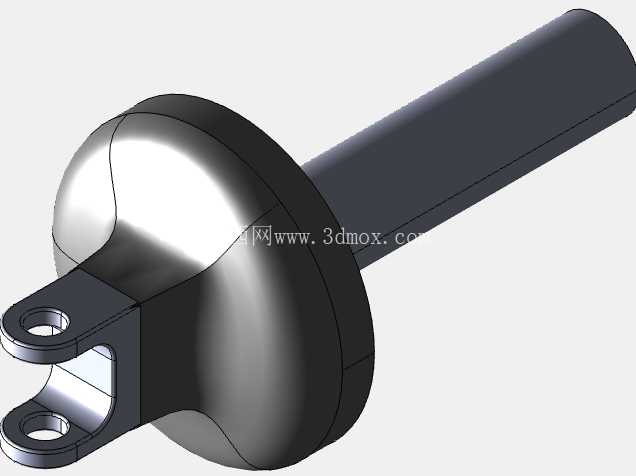

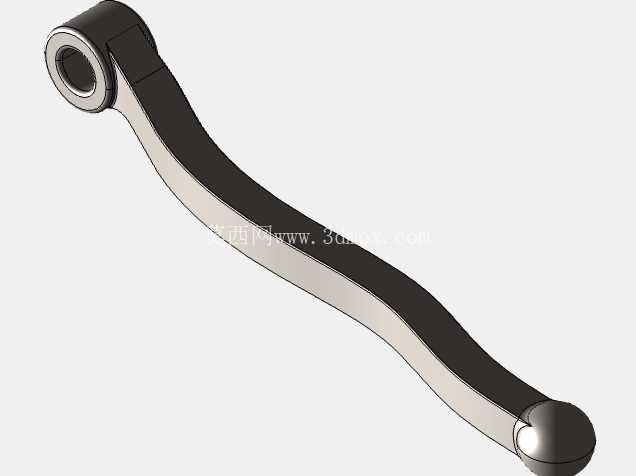

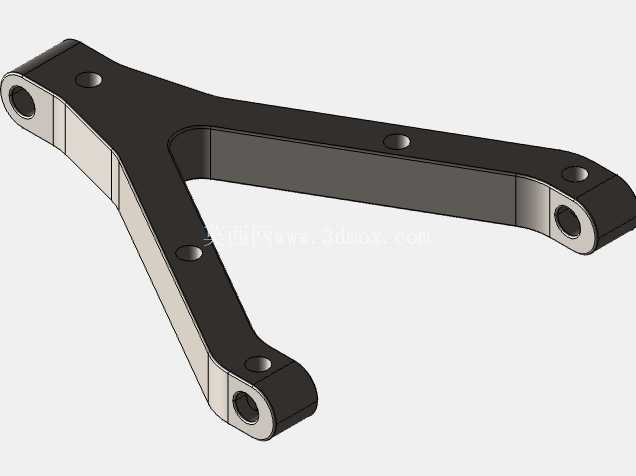

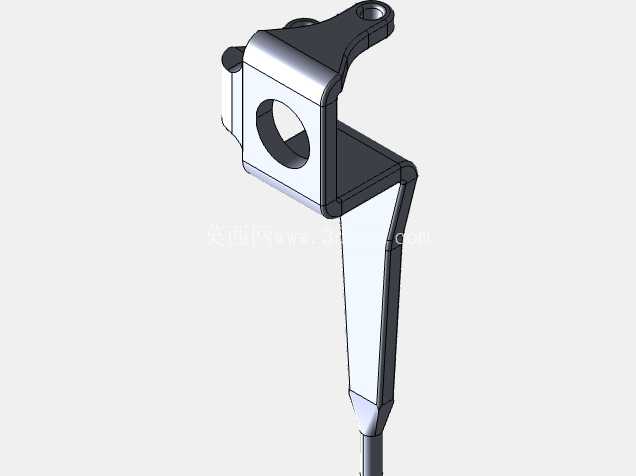

功能特性上,这套结构完整包含了上下控制臂、螺旋弹簧与阻尼器集成单元、转向拉杆连接位、车轮羊角安装节、副车架连接衬套点位等核心部件,各部件的铰接点位置完全按照真实悬架的运动学特性设置,做轮跳仿真时可以复现真实的主销后倾、主销内倾、车轮外倾、前束值的变化规律,不会出现参数失真的问题。控制臂的铰接点位都预留了衬套安装空间,可根据不同车型的调校需求匹配不同刚度的衬套参数,调整悬架的侧向支撑性与滤震表现;减震器与螺旋弹簧采用集成式布置,能最大化节省底盘布置空间,给转向机构、传动半轴留出足够的安装间隙。

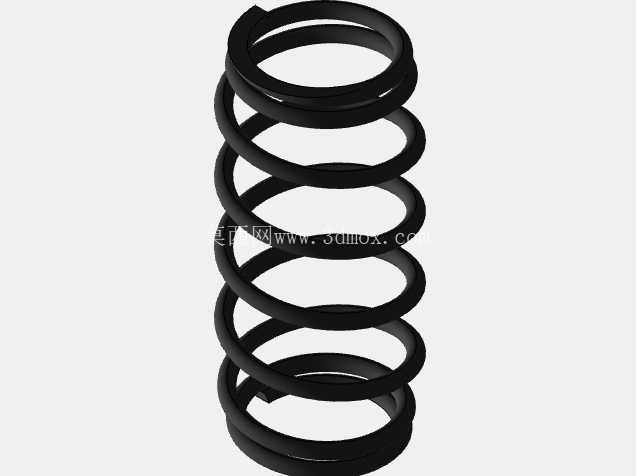

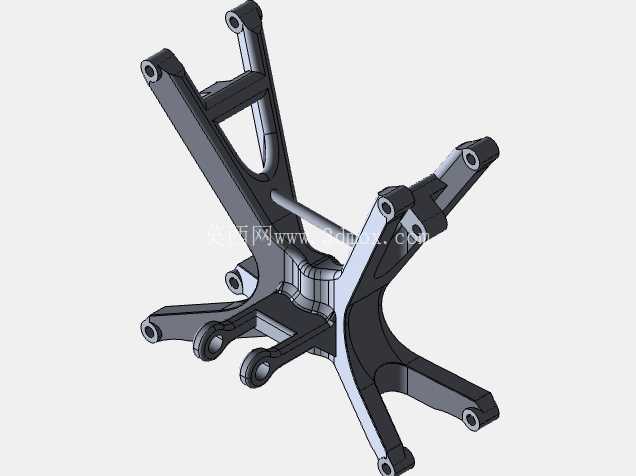

设计思路上,整套结构完全围绕功能对齐与几何精度搭建,没有多余的装饰性特征,所有部件的形态都服务于受力需求与运动边界:控制臂采用变截面的冲压结构形态,在保证铰接点位置精度的前提下,尽可能降低非受力区域的材料冗余,匹配真实量产部件的重量分布;弹簧的螺距、线径参数按照常规紧凑级车型的轴荷设置,压缩行程与回弹行程的限位位置都做了明确的结构标识,避免运动仿真时出现弹簧并圈、部件碰撞的错误;转向拉杆的连接点设置在羊角的低位,能在车轮跳动时尽可能抵消前束值的波动,减少直线行驶时的轮胎异常磨损。

安装边界方面,这套结构的副车架连接点位按照常规前置前驱车型的前舱布置尺寸设置,横向安装宽度控制在1200mm范围内,垂向总高度在轮跳上下极限位置的差值为180mm,满足紧凑级、中型乘用车型的底盘布置空间要求;车轮安装节的孔位参数匹配常规五孔轮毂的安装规格,中心孔直径、螺栓孔分布圆直径都符合通用量产车的标准,可直接对接常见的车轮、刹车卡钳模型做装配验证;各铰接点的销轴直径都按照受力等级做了匹配,控制臂与副车架连接的衬套外径、减震器上下安装点的孔径都预留了标准件的装配公差,不会出现装配干涉的问题。做整车总布置时,这套结构的外轮廓边界清晰,工程师可以直接基于这个模型校核轮罩内板、翼子板、转向机、传动半轴的间隙,在轮跳极限、转向极限工况下都能快速排查运动干涉风险,缩短底盘开发的前期验证周期。
