汽车悬架下垂达斯特转向节结构设计

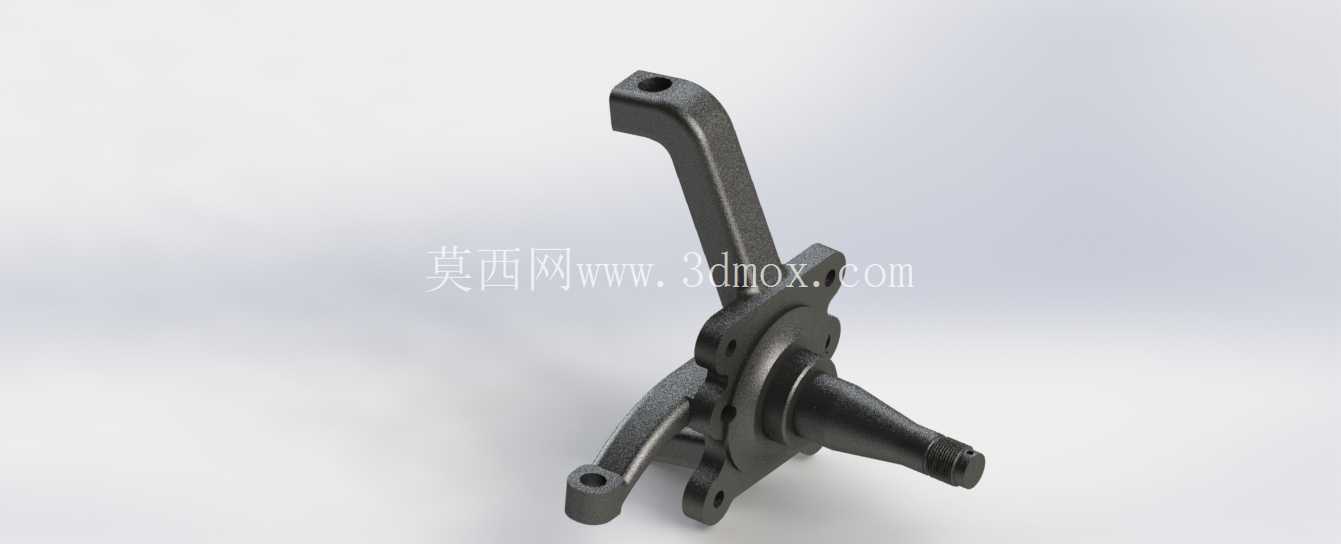

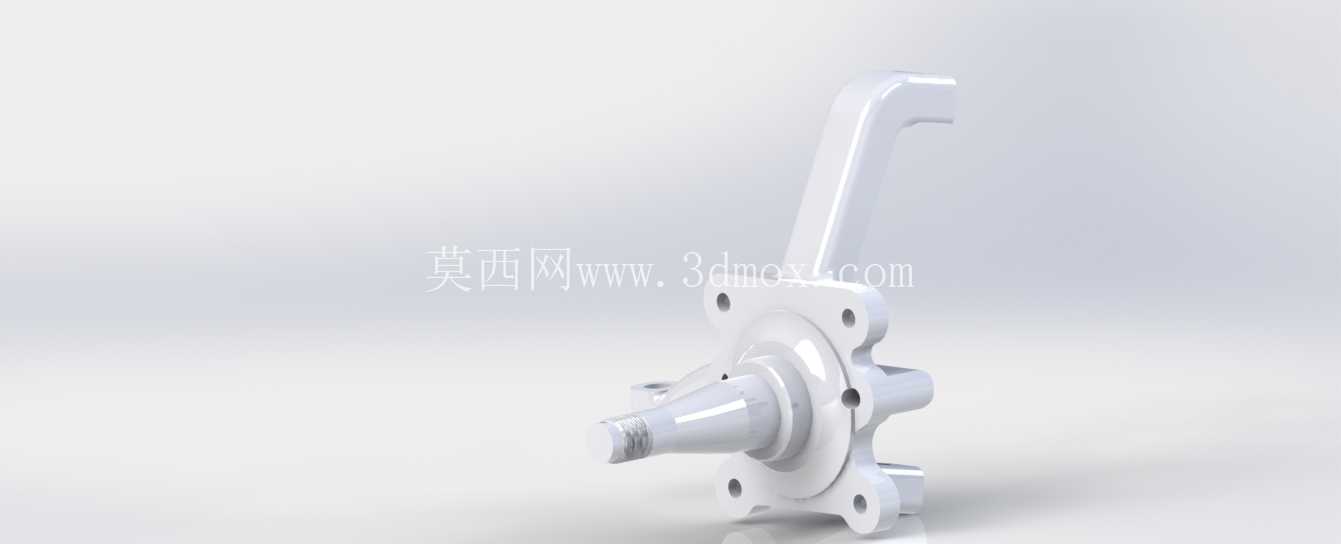

该零件为汽车前悬架系统核心连接构件，承担着转向承载、载荷传递与行驶导向的多重作用，是底盘行驶系统中连接轮毂、制动总成、下摆臂与转向拉杆的关键受力部件。从实际装车场景来看，该部件安装于前轮内侧轮腔位置，上部支臂通过螺栓孔连接减震器下端支座，下部两个带孔支耳分别对应下摆臂球头销与横向稳定杆连杆的安装位，中部锥形轴段直接穿入轮毂轴承内圈，轴端螺纹段用于锁紧轮毂轴承预紧力，侧面延伸的支臂则预留转向拉杆球头的安装孔位，可将转向机的横向推力转化为车轮的偏转动作，实现车辆转向功能。

设计层面首先围绕受力路径做结构优化，主体采用一体化铸造成型后做机加工处理，避免多件拼接带来的应力集中问题，整体轮廓顺着载荷传递方向做变截面处理：主支撑臂从轮毂安装基座向上延伸时逐步收窄截面厚度，在保证抗弯强度的前提下削减非受力区域的材料余量，降低零件自身簧下质量，提升悬架响应速度。各安装孔位的位置度公差严格控制在0.05mm以内，其中轮毂安装轴段的同轴度、圆柱度公差需满足轴承压装的过盈配合要求，避免轴承运转时出现偏磨、异响问题；下部两个支耳的孔位间距与下摆臂球头的安装跨距完全匹配，保证悬架跳动时球头销的摆动角度处于设计允许范围内，不会出现运动干涉。

安装边界方面，零件上部支臂的安装孔为通孔，适配M12规格的连接螺栓，孔位周边做局部加厚凸台处理，分散螺栓锁紧时的压应力，避免长期受交变载荷出现凸台开裂；中部锥形轴段的锥度为1:10，与轮毂轴承内圈的锥面完全贴合，轴端螺纹规格为M20×1.5，配套锁紧螺母的预紧扭矩需控制在180-220N·m区间，保证轴承预紧量符合行驶要求；下部支耳的安装孔内预留钢套压装位，压装钢套后可降低球头销转动时的支耳磨损，后期维护仅需更换钢套即可，无需更换整个构件。转向拉杆连接支臂的孔位带有内倒角，适配球头销的锥面安装结构，保证转向力传递无旷量。

从实际使用工况出发，该零件需承受车辆行驶时的垂直载荷、转向时的横向载荷以及制动时的纵向冲击载荷，因此在结构设计时在各支臂与主基座的连接位置做了圆弧过渡处理，过渡圆角半径不小于3mm，避免应力集中导致的疲劳断裂；零件表面做喷丸强化处理，提升表层金属的抗疲劳强度，适配复杂路况下的交变载荷工况。各支臂的外轮廓均做了倒角去毛刺处理，避免安装过程中划伤周边的制动管路、线束等附属部件，同时也减少装车后应力集中的风险。

在三维建模过程中，需重点验证各安装位的运动间隙：当悬架处于最大上跳行程时，零件上部支臂与减震器筒身的间隙不小于10mm，下部支耳与下摆臂的摆动间隙不小于8mm；当车轮转到最大转向角度时，转向支臂与周边的制动底板、挡泥板等部件无运动干涉，保证全行程下部件运动顺畅。同时建模时需预留加工余量，所有安装孔位、配合轴段的尺寸需在铸造毛坯基础上预留1.5-2mm的机加工余量，非配合面保留铸造表面即可，平衡加工成本与零件使用性能。
