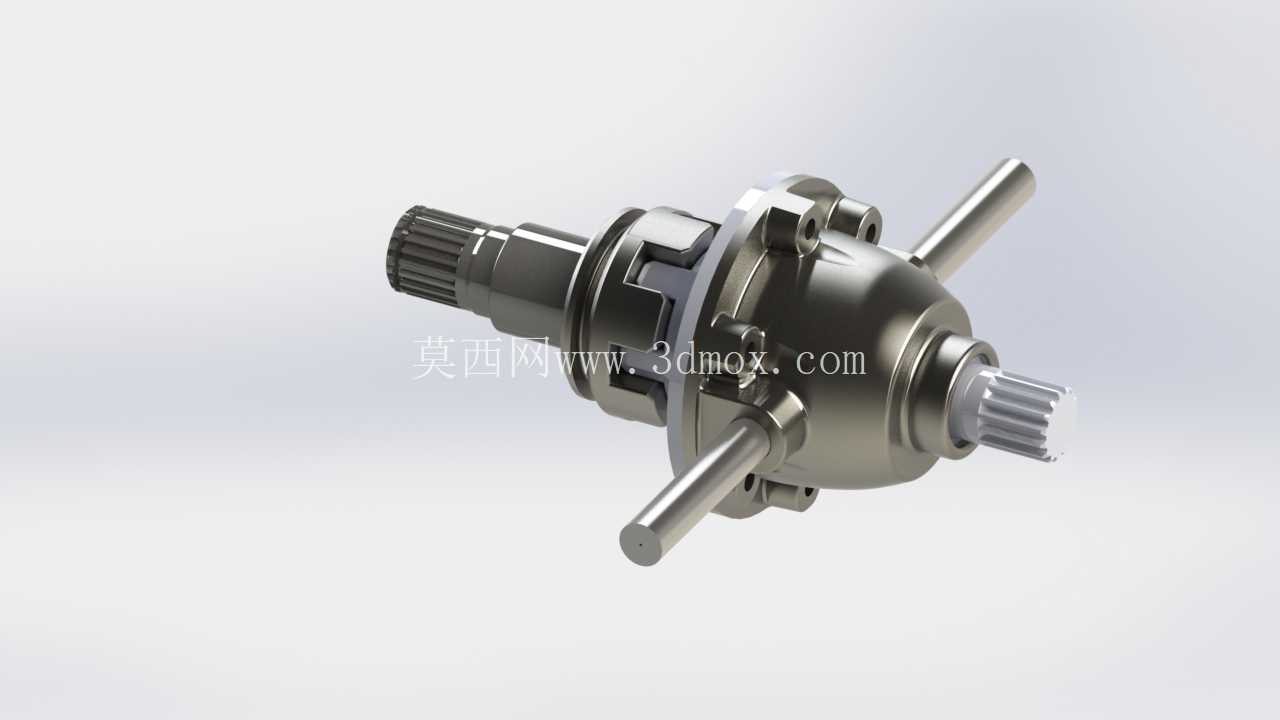

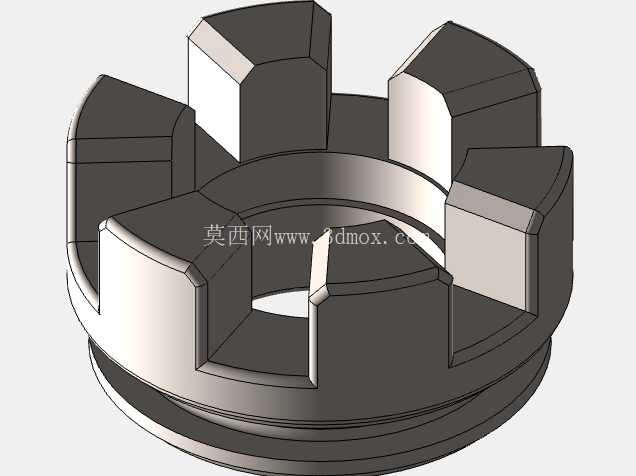

汽车传动系统差速器结构三维模型

差速器作为汽车传动系统的核心部件，主要布置在驱动桥的主减速器从动齿轮侧，是保障车辆转弯、非平整路面行驶时两侧驱动轮能够以不同转速滚动的关键结构，避免轮胎出现滑拖、异常磨损的问题，同时保证动力能够稳定传递至两侧车轮。从实际应用场景来看，该结构不仅适配传统燃油车的后驱、四驱传动布局，也可用于新能源车型的电驱桥集成结构中，在工程机械、农用机械的行走驱动系统中也有同原理的结构应用。

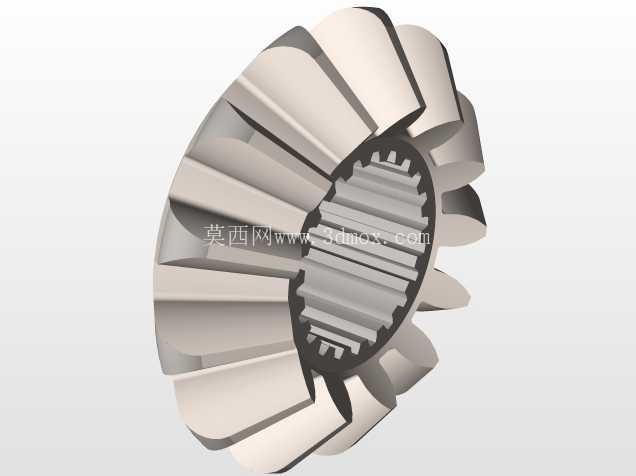

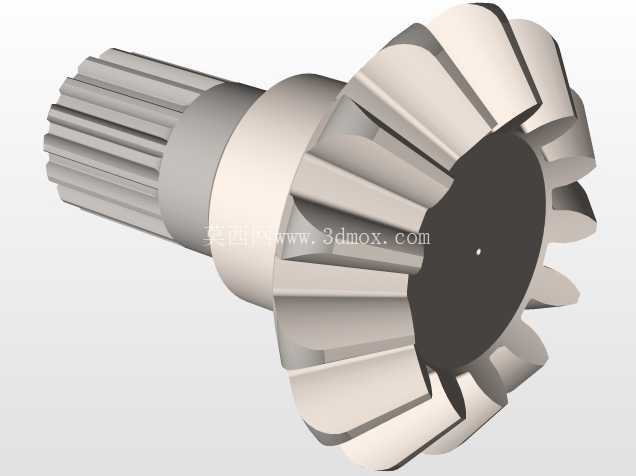

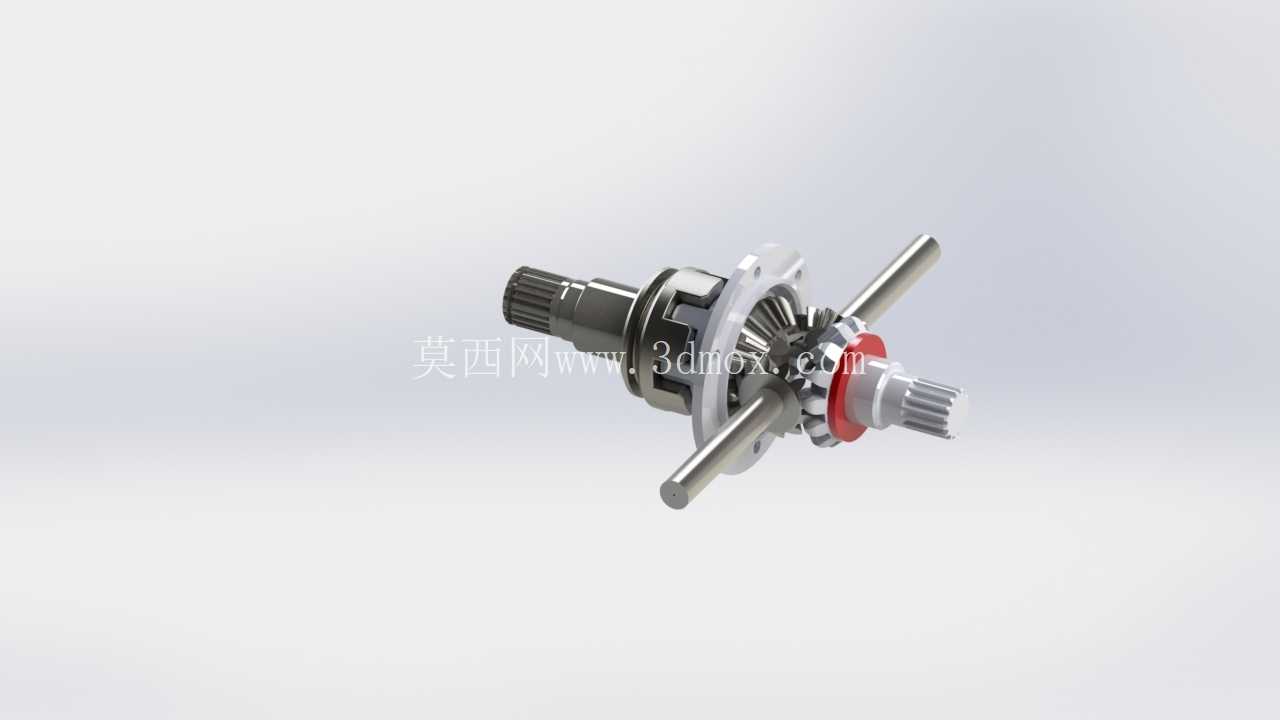

从功能特性来看，该差速器采用对称式锥齿轮结构，核心组成包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及两侧的输出花键轴，行星齿轮空套在十字轴的轴颈上，可随差速器壳体一同公转，同时在两侧车轮存在转速差时绕十字轴轴颈自转，实现两侧半轴的转速差调节。当车辆直线行驶时，两侧驱动轮行驶阻力相近，行星齿轮仅随壳体公转，不发生自转，两侧半轴转速与主减速器从动轮转速保持一致，动力均匀分配给两侧车轮；当车辆转弯或行驶在凹凸路面时，内侧车轮/接触高阻力路面的车轮转动阻力增大，行星齿轮在公转的同时发生自转，自动降低阻力较大一侧半轴的转速，提升阻力较小一侧半轴的转速，保证两侧车轮均处于纯滚动状态，减少轮胎磨损与传动系统的附加载荷。

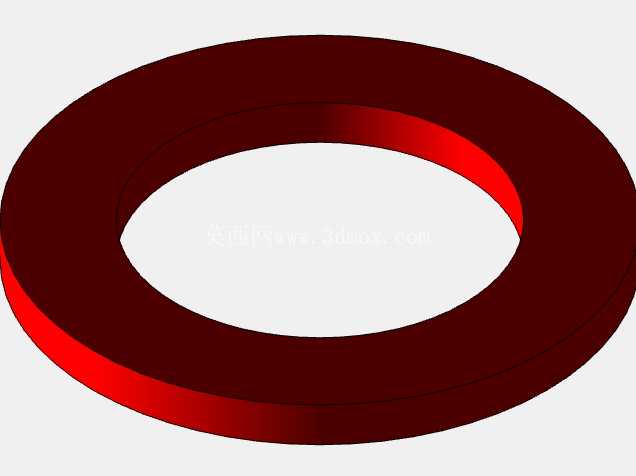

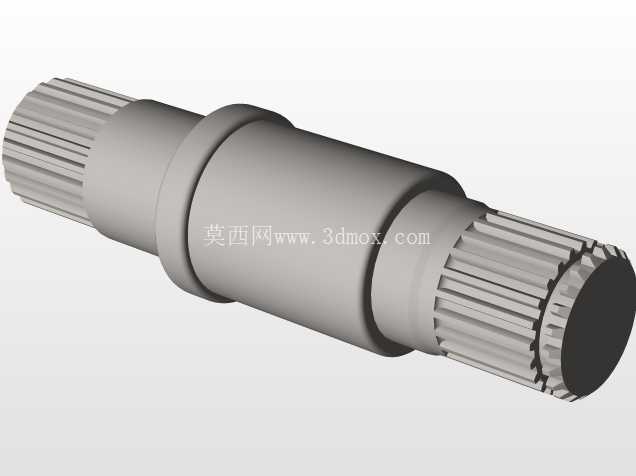

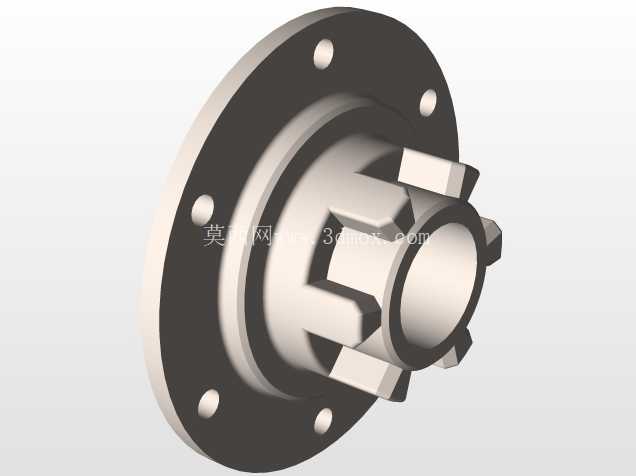

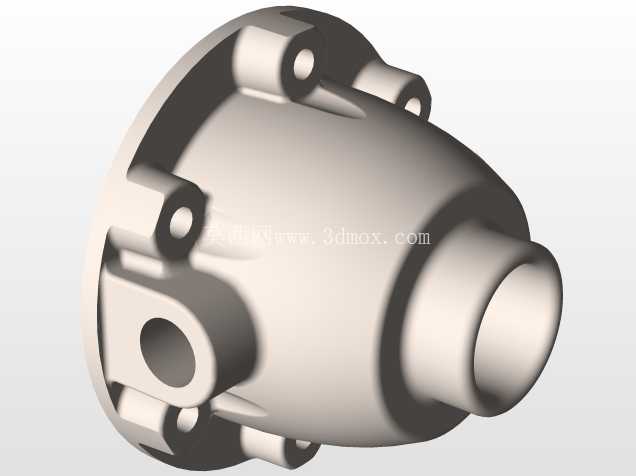

从设计思路来看，该结构的参数匹配完全围绕整车的动力传递扭矩、轮距范围、主减速比参数展开：差速器壳体的安装法兰与主减速器从动齿轮通过螺栓刚性连接，保证主减速器传递的扭矩能够直接输入差速器总成；十字行星齿轮轴的轴颈直径、行星齿轮与半轴齿轮的模数、齿形参数均按照额定传递扭矩的1.5倍安全系数设计，避免大扭矩输出工况下出现轮齿折断、轴颈变形的问题；行星齿轮背面与差速器壳体的接触面设计有球面耐磨垫片，半轴齿轮背面与壳体之间也设置有平面耐磨垫片，垫片采用铜基合金材质，既能够减少齿轮转动过程中的摩擦损耗，也可通过更换垫片调整锥齿轮的啮合间隙，降低后期维护成本。两侧输出轴采用渐开线花键与半轴齿轮连接，花键的定心方式采用大径定心，保证动力传递过程中的同轴度，减少花键的偏磨问题。

从安装边界与外形尺寸来看，该差速器总成的径向最大尺寸为差速器壳体的法兰外径，该尺寸需要与驱动桥壳的内部安装空间匹配，保证差速器运转过程中不会与桥壳内壁发生运动干涉；轴向总长度需要匹配主减速器壳体与桥壳的安装跨距，两侧输出花键轴的伸出长度、花键参数需要与对应车型的半轴花键参数完全一致，保证装配时能够顺利啮合。十字轴的四个轴颈的位置度公差控制在0.02mm以内，保证四个行星齿轮的受力均匀，避免单个齿轮负载过大出现早期磨损；行星齿轮与半轴齿轮的啮合间隙控制在0.15-0.25mm之间，间隙过小会导致齿轮运转卡滞、润滑不良，间隙过大会导致传动冲击、异响问题。差速器壳体上设计有润滑油道开孔，能够将桥壳内的齿轮油引入行星齿轮、半轴齿轮的啮合面以及垫片摩擦面，保证运转过程中的充分润滑，带走摩擦产生的热量，提升部件的使用寿命。

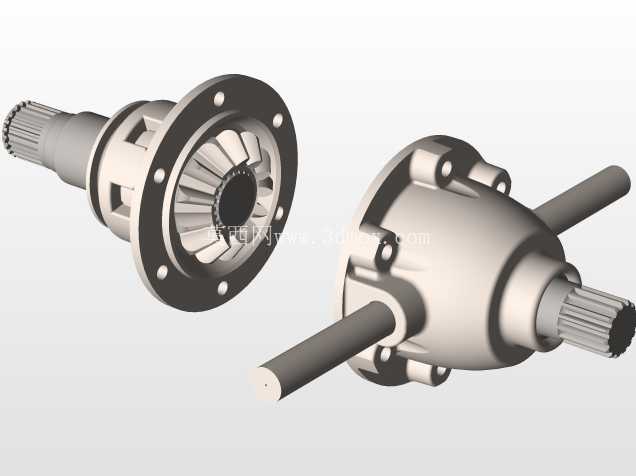

在实际建模过程中，该结构的装配逻辑完全按照实际生产的装配顺序搭建：首先将十字轴压装到差速器壳体的对应安装孔内，再依次装入行星齿轮与球面垫片，之后装入两侧的半轴齿轮与平面垫片，调整齿轮啮合间隙至设计值后，安装两侧的轴承挡圈与输出轴，最后完成主减速器从动齿轮的法兰连接。模型中所有的配合面、安装孔位、花键参数均与实际加工尺寸保持一致，可直接用于传动系统的运动仿真、干涉检查，也可作为驱动桥设计过程中的差速器选型参考，帮助结构设计人员快速完成驱动桥的整体布局校核，验证不同工况下差速器的运动状态与受力情况。
