适配VAG车型的爱沙尼亚改进型变速箱结构

　　这款变速箱结构主要面向民用前置前驱车型的动力传动场景，适配搭载VAG系列等速驱动轴的乘用车辆，核心作用是承接发动机输出的扭矩，通过不同档位的齿轮组啮合改变传动比，匹配车辆在起步、加速、匀速、爬坡等不同行驶工况下的牵引力与车速需求，同时实现倒车行驶、空档切断动力传输的基础功能，保障动力输出与行驶负载的合理匹配，降低发动机工况波动带来的损耗。从结构设计逻辑来看，该结构在原厂TOAP3型号的基础上做了针对性优化，核心齿轮参数、轴系位置、后端板安装尺寸完全保留原厂设计基准，仅对驱动轴连接法兰的外轮廓做了调整，适配VAG车型常用的等速万向节驱动轴安装需求，无需额外改动周边悬置、换挡操纵机构的安装点位即可完成适配替换。

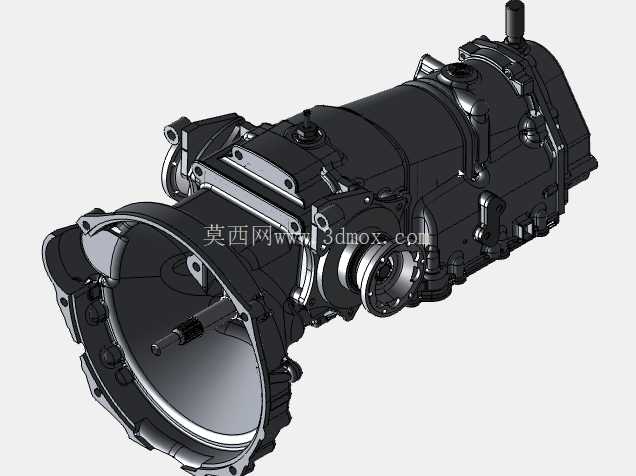

　　设计过程中所有齿轮的啮合偏移量均通过三维参数化校核完成，轴间中心距严格控制在72.82mm，保证各档位齿轮啮合侧隙处于合理区间，避免运转过程中出现打齿、异响、传动效率下降的问题。从安装边界来看，前端壳体的连接止口、螺栓孔位完全匹配对应机型的发动机缸体安装面，输入轴的花键参数、伸出长度与原厂离合器从动盘的适配尺寸一致，无需额外加工转接结构即可完成动力对接；壳体上的悬置安装凸台位置、换挡摇臂的运动行程预留空间均按照实车布置边界设计，装车后不会与周边副车架、线束、冷却管路发生运动干涉。壳体外部的各类传感器安装孔、通气塞、加油放油螺塞的位置均沿用成熟布局，兼顾日常维护的操作便利性。

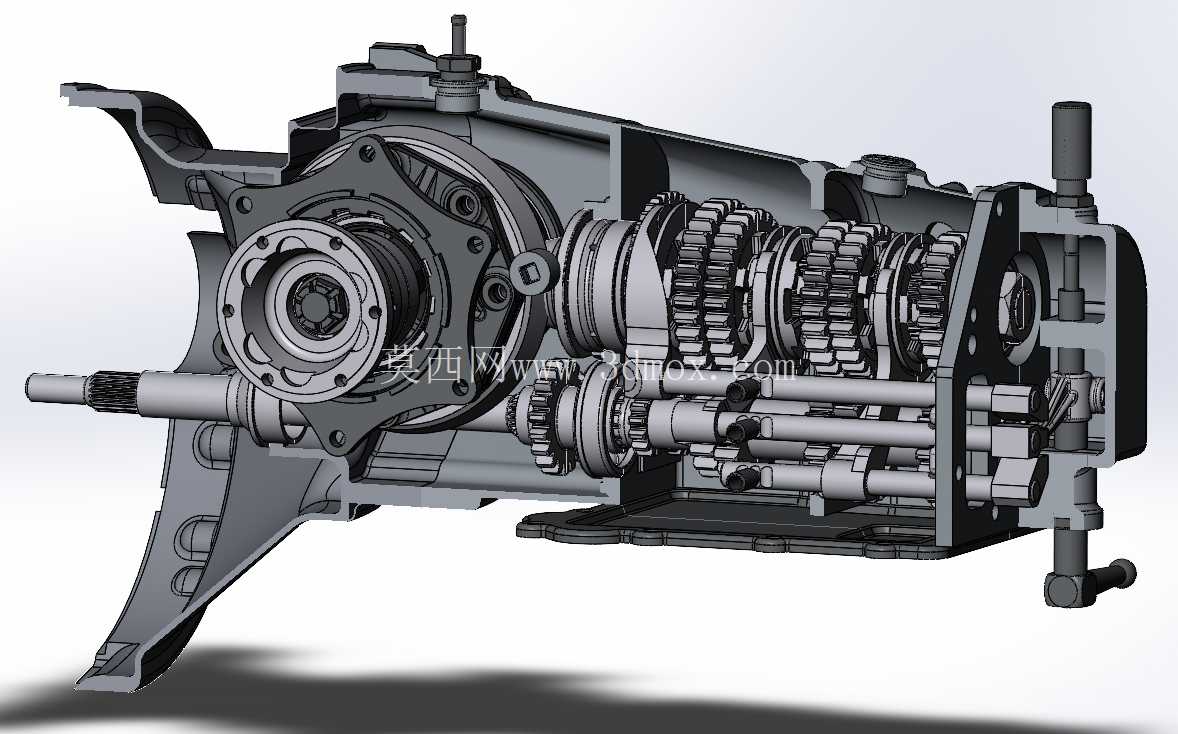

　　内部轴系采用多支撑点的轴承布置方案，输入轴、中间轴、输出轴的同轴度、轴向窜动量均按照量产变速箱的公差要求做了参数化约束，保证高速运转状态下的轴系稳定性，降低轴承偏磨风险。各档位同步器的安装位置、结合齿圈参数与原厂件保持通用，后期维护时可直接采用市售成熟配件，降低维修替换成本。输出端的法兰盘经过轮廓优化后，等速驱动轴的安装夹角处于合理工作范围，避免车辆跳动过程中驱动轴万向节出现过大夹角导致的 early 磨损，同时法兰的连接螺栓孔分布圆直径、花键参数完全匹配VAG车型常用的驱动轴规格，拆装流程与原厂维修工艺一致，无需特殊工装即可完成作业。

　　壳体的加强筋布置沿着轴系受力方向、螺栓连接点位做了针对性排布，在控制整体重量的前提下保证壳体的刚性，避免大扭矩输出状态下壳体出现形变导致的轴系偏移、密封面渗漏问题。各密封面的宽度、密封槽尺寸均按照成熟的静密封设计规范设置，采用常规密封垫即可满足密封要求，无需定制特殊密封件。换挡操纵机构的连接摇臂位于壳体上部的常规位置，运动行程与换挡拉线的推拉行程匹配，换挡过程中各档位的吸入感、档位清晰度与原厂结构保持一致，不会出现档位模糊、换挡卡滞的问题。倒档机构的布置采用常规的中间惰轮方案，倒档齿轮的滑移行程、啮合长度经过校核，保证倒档动力传递的可靠性，避免脱档问题。
