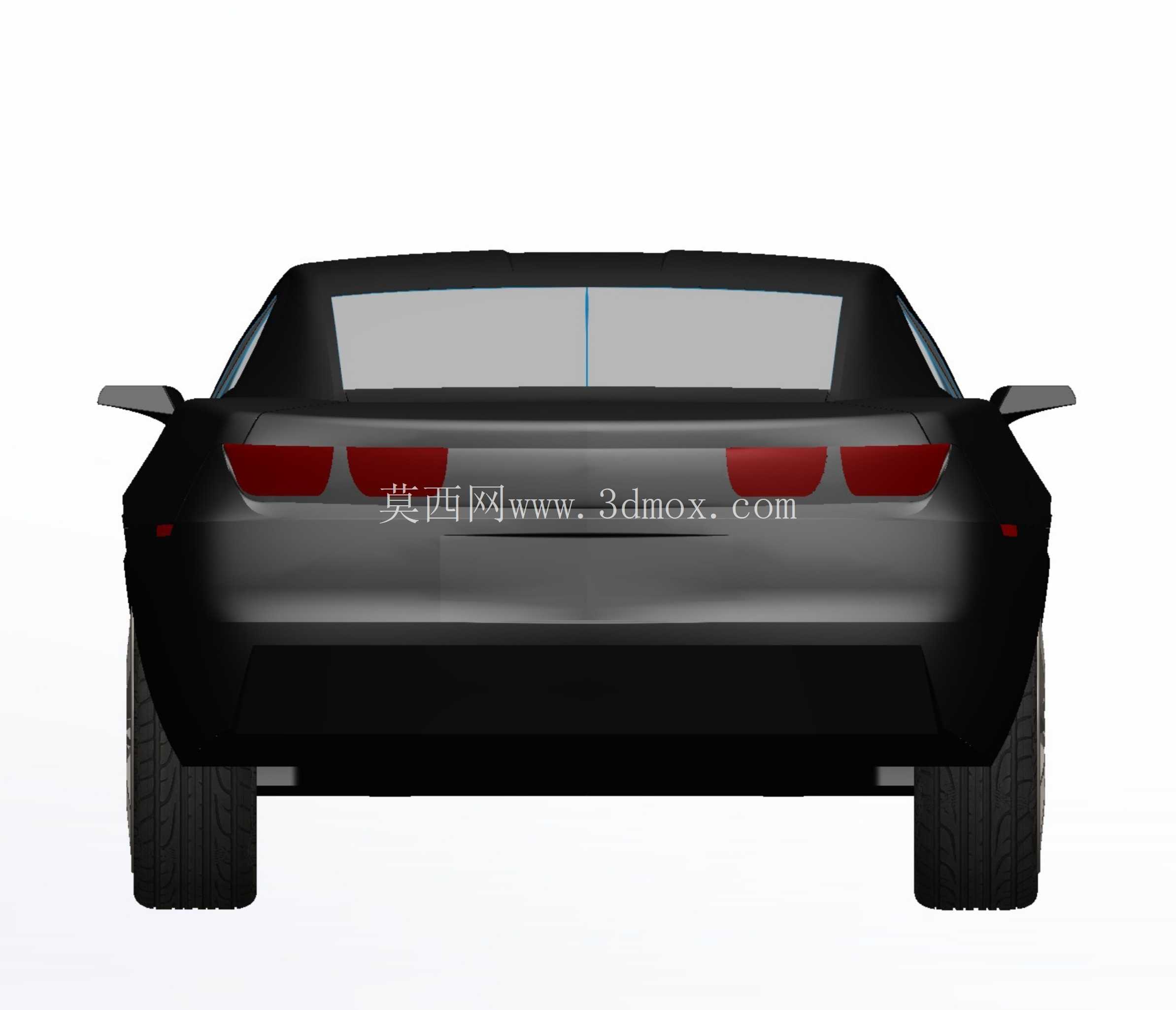

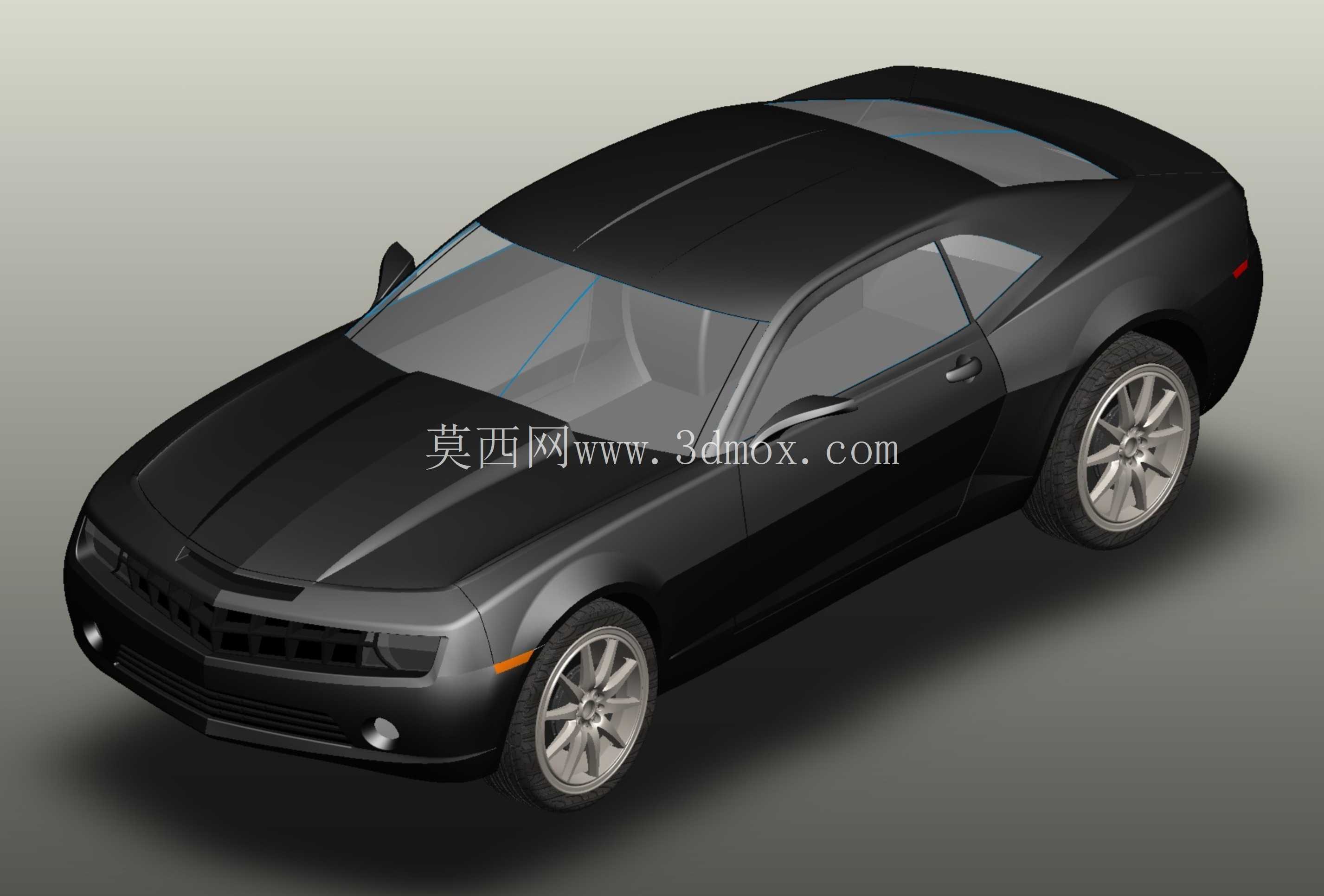

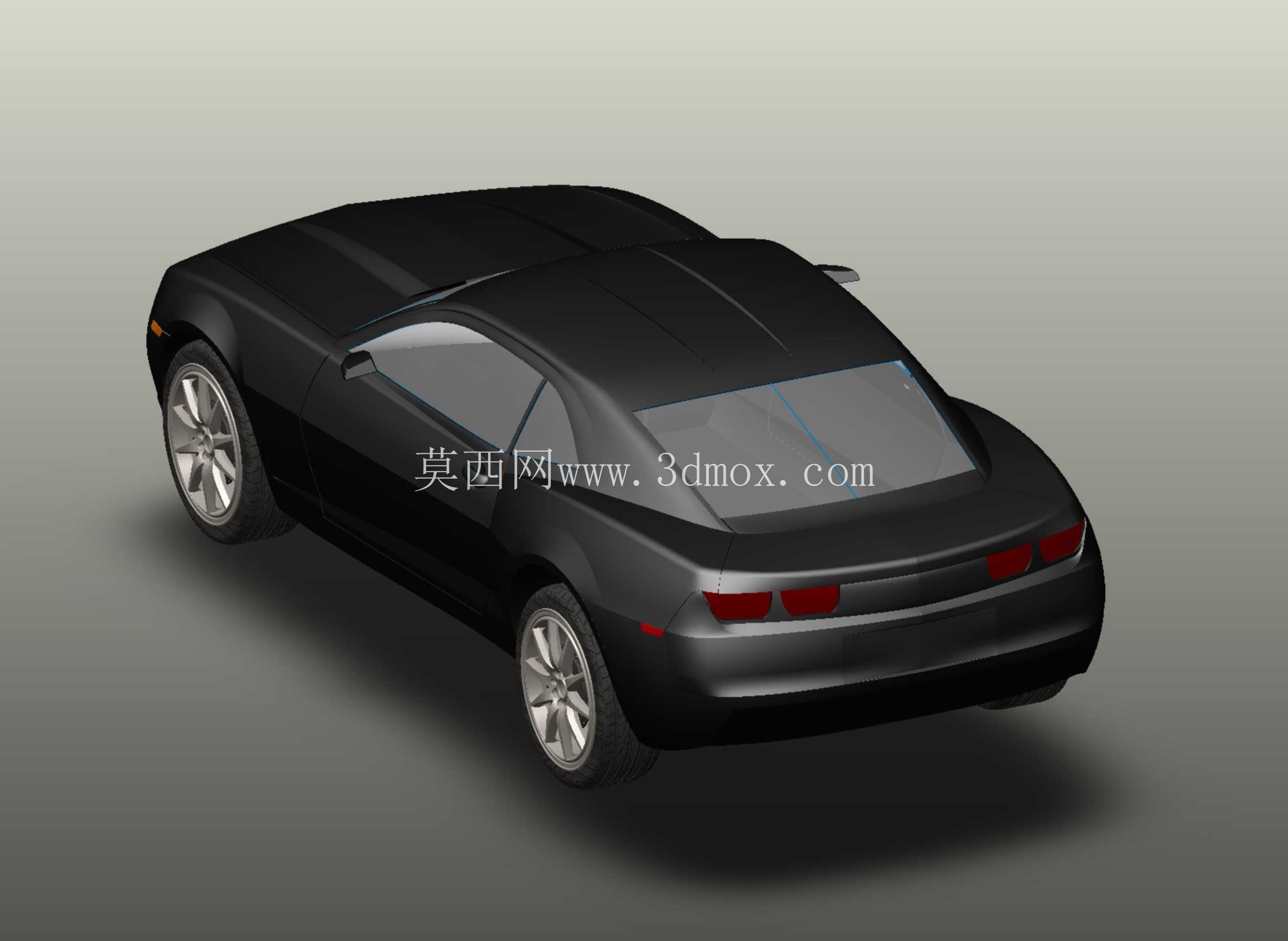

第五代雪佛兰科迈罗轿跑曲面结构设计

在乘用车正向研发的曲面建模环节，美式肌肉轿跑的车身线条处理一直是结构设计领域的典型难点，这类车型既需要保留硬朗的折线特征传递力量感，又要保证曲面间的G2连续满足空气动力学与冲压工艺要求，本次完成的科迈罗车身结构建模，正是针对这类大曲率折线车身的设计实践。从实际应用场景来看，该模型可覆盖三类核心工程需求：其一为高校车辆工程专业的曲面建模教学案例，帮助学习者理解A级曲面的构建逻辑；其二为汽车改装行业的外观改件设计基准，改装厂商可基于现有车身曲面数据，直接匹配侧裙、尾翼、机盖饰件等改装部件的安装边界，省去实车扫描的逆向工序；其三为影视、游戏领域的载具资产制作基底，结构工程师可在该模型基础上快速调整细节，输出符合渲染要求的高精度资产。

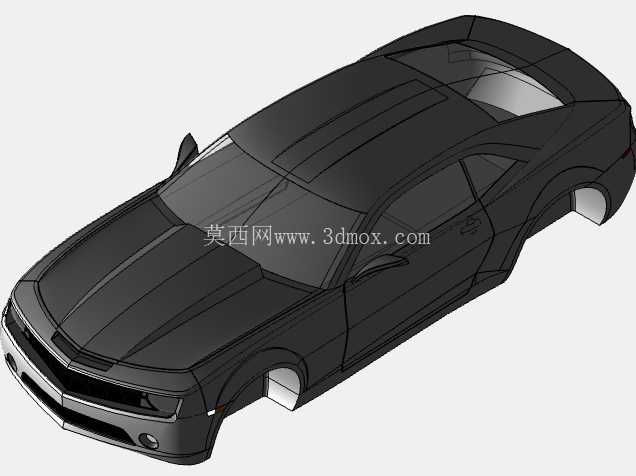

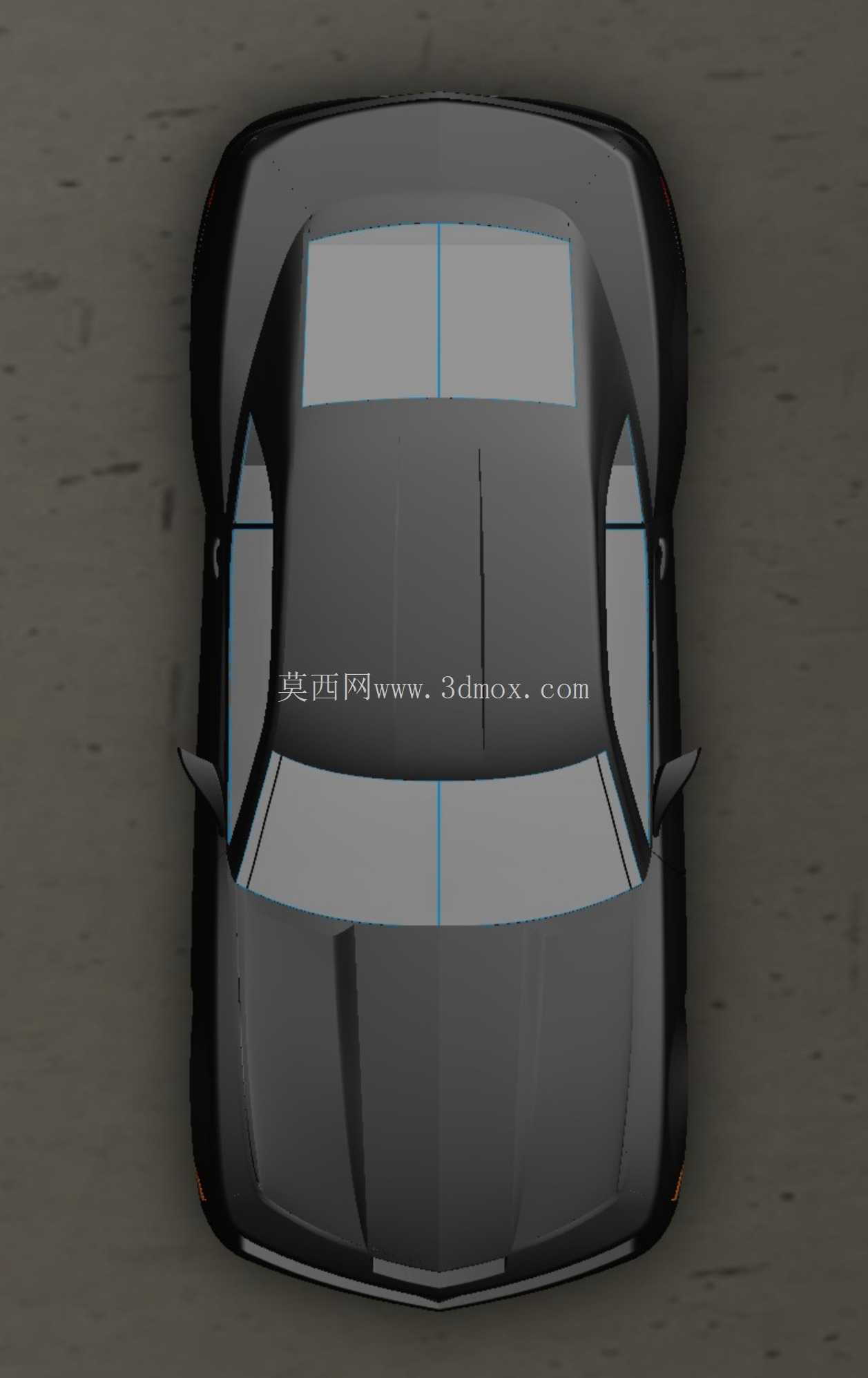

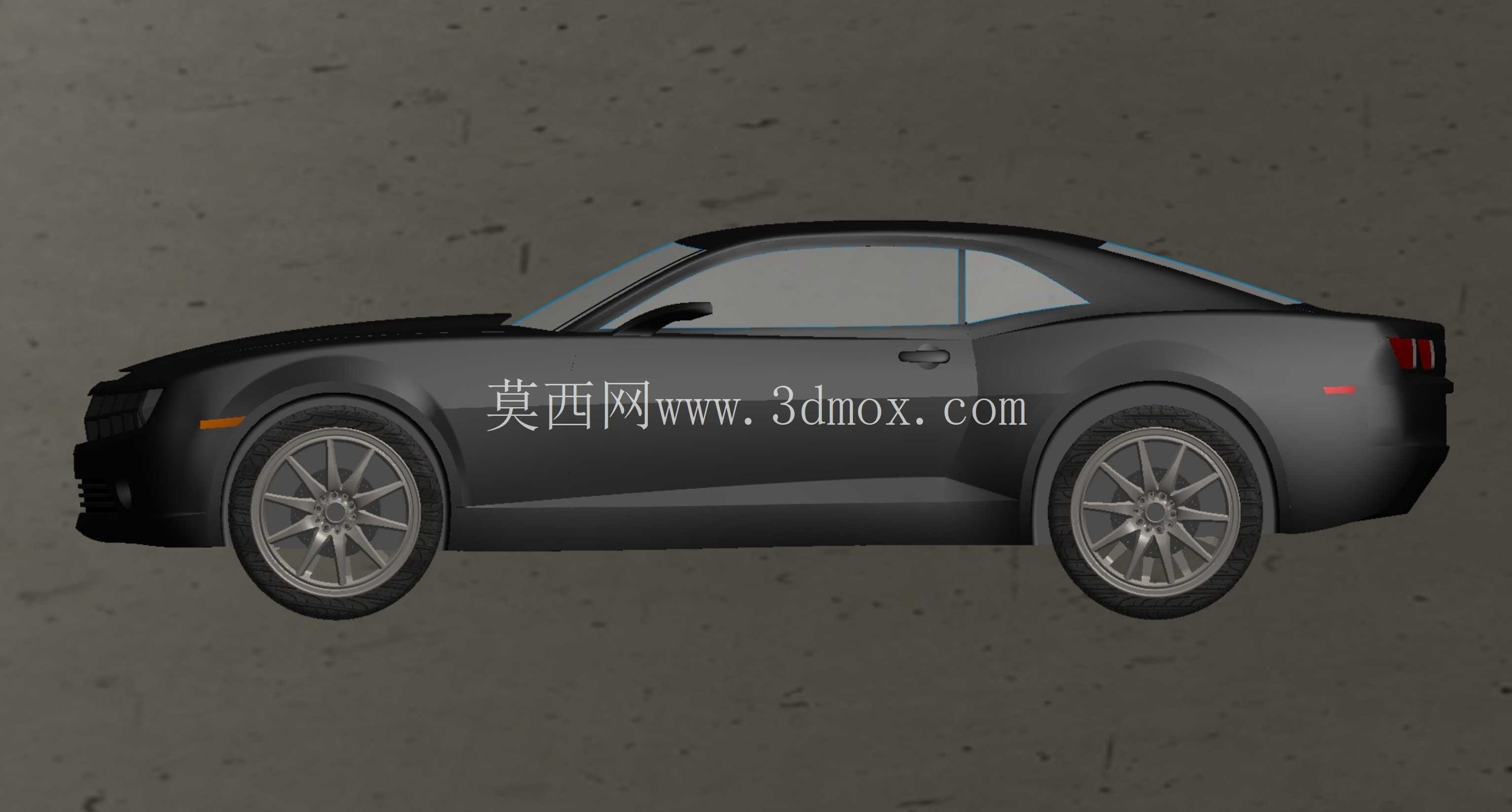

设计过程中优先处理的是车身侧面的肩线特征，这条从翼子板贯穿至尾灯的折线是科迈罗车型的核心识别点，建模时没有采用常规的实体拉伸后倒角的方式，而是先搭建主控制线框，将肩线处的曲率变化拆分为三段不同半径的过渡曲面，靠近前轮拱的位置曲率半径控制在120mm，保证轮拱的肌肉感突出，车门中段曲率半径放大到280mm，避免线条过于生硬影响冲压成型性，靠近C柱的位置再次收窄到150mm，和溜背式车顶线条形成呼应。车顶部分的曲面处理重点考虑了玻璃安装的边界公差，天窗区域的下沉量控制在18mm，周边安装面的平面度公差预留0.2mm，和侧围焊接的翻边宽度统一设置为12mm，完全符合量产车的焊装工艺要求。

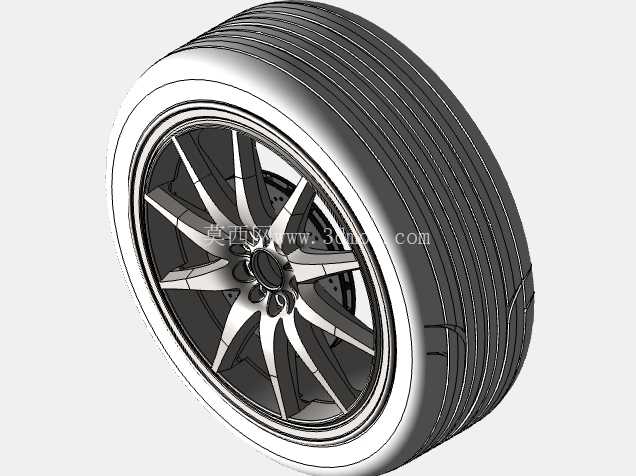

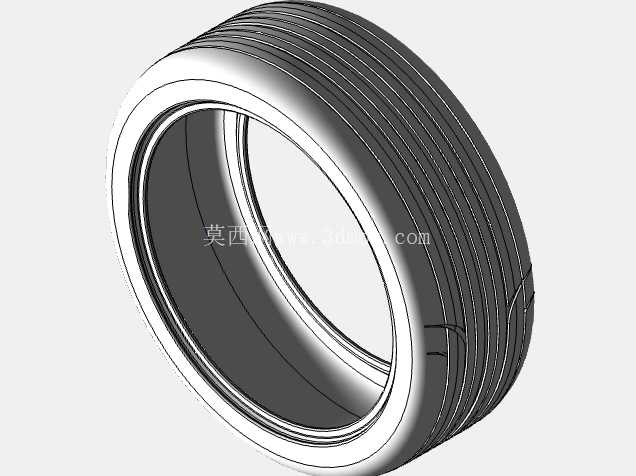

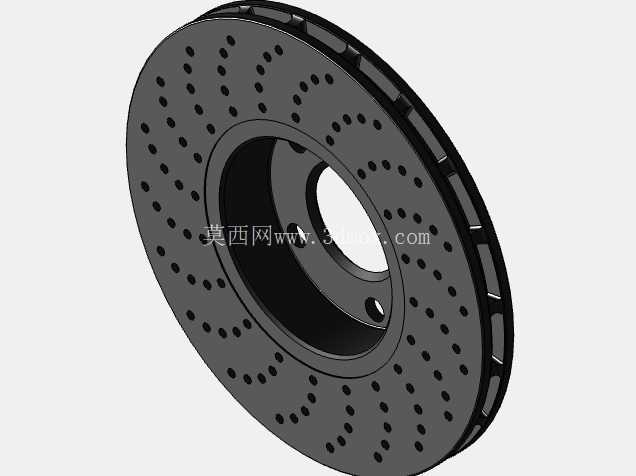

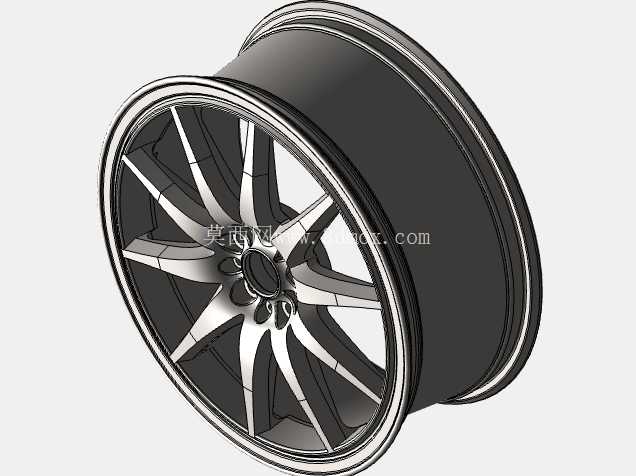

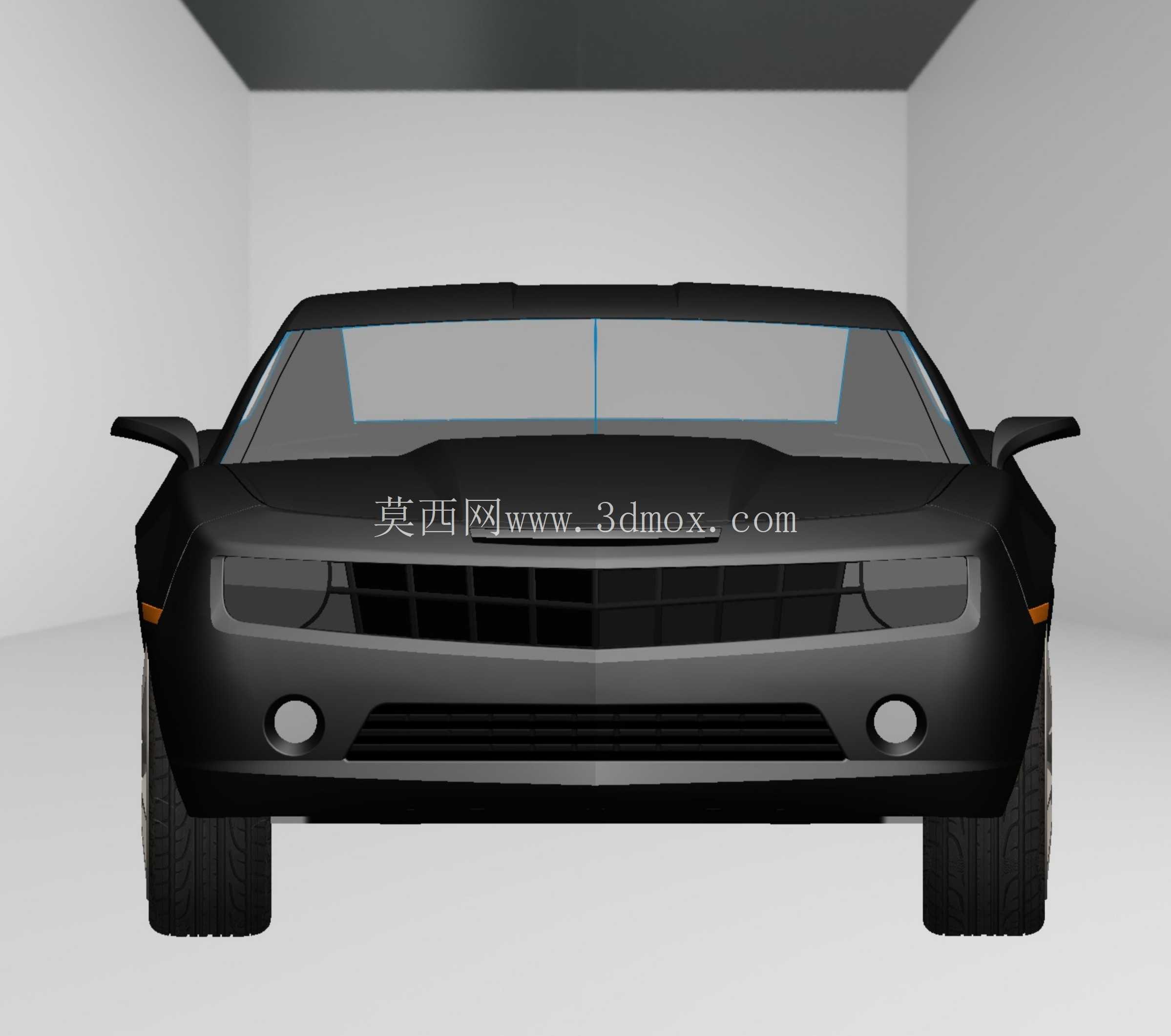

前脸部分的进气格栅区域做了分层曲面处理，上层格栅的倾斜角度为17度，和机盖前缘的折线完全对齐，下层格栅的内凹深度为35mm，周边的保险杠曲面做了渐消面处理，避免棱角处出现应力集中。轮拱的外扩量经过反复调整，前轮拱外扩22mm，后轮拱外扩27mm，既保证了转向时轮胎不会和翼子板发生干涉，也预留了改装大尺寸轮毂的空间，按照建模数据，该车身结构可兼容18寸到22寸的轮毂规格，ET值适配范围在35到45之间，不需要额外修改轮拱结构。车门部分的分缝线完全按照量产车的工艺要求设置，门缝间隙均匀控制在3.5mm，门把手的安装面做了局部沉台，沉台深度5mm，和车门曲面的过渡采用R8的圆角，既保证了安装精度，也不会破坏侧面线条的整体性。

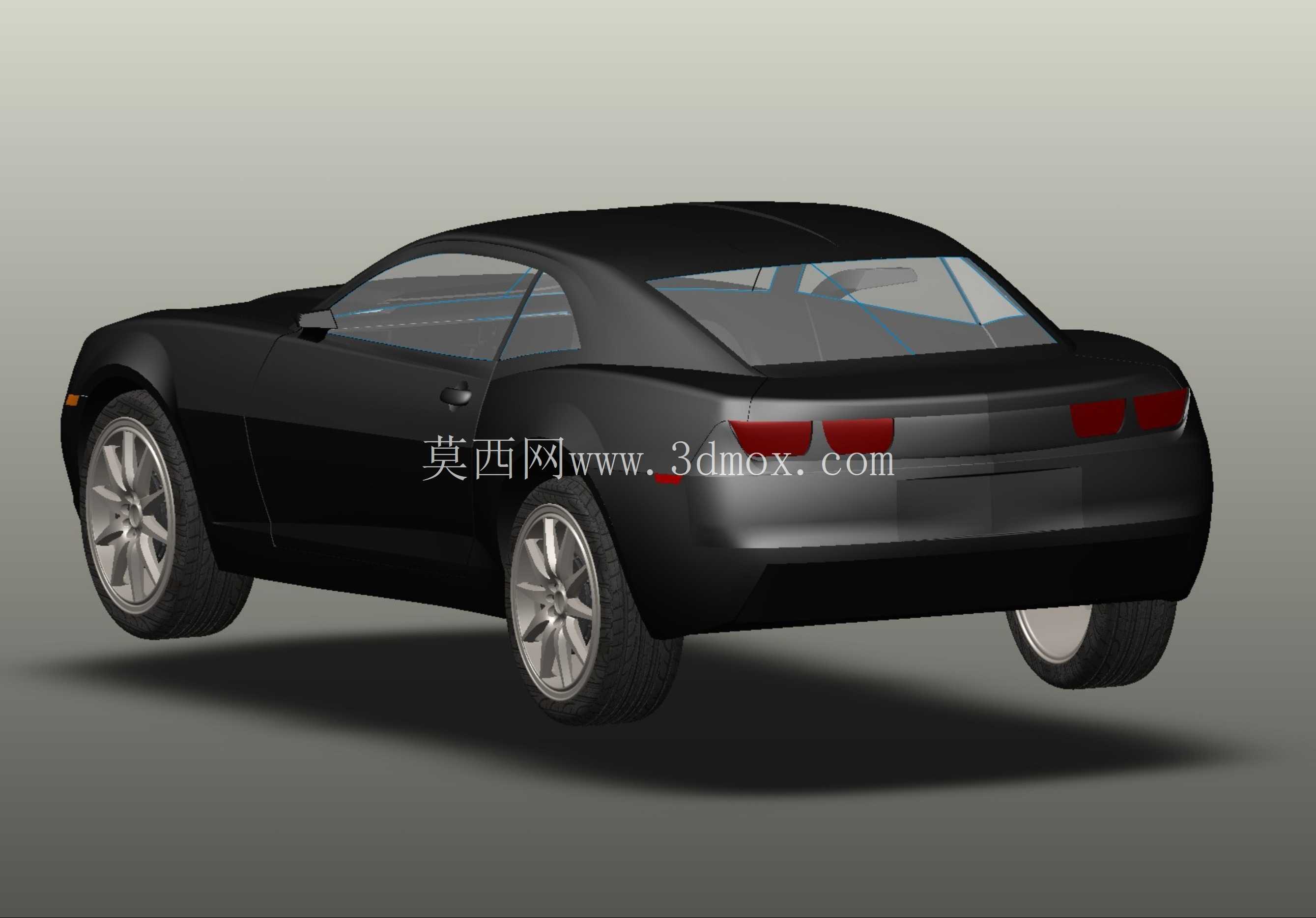

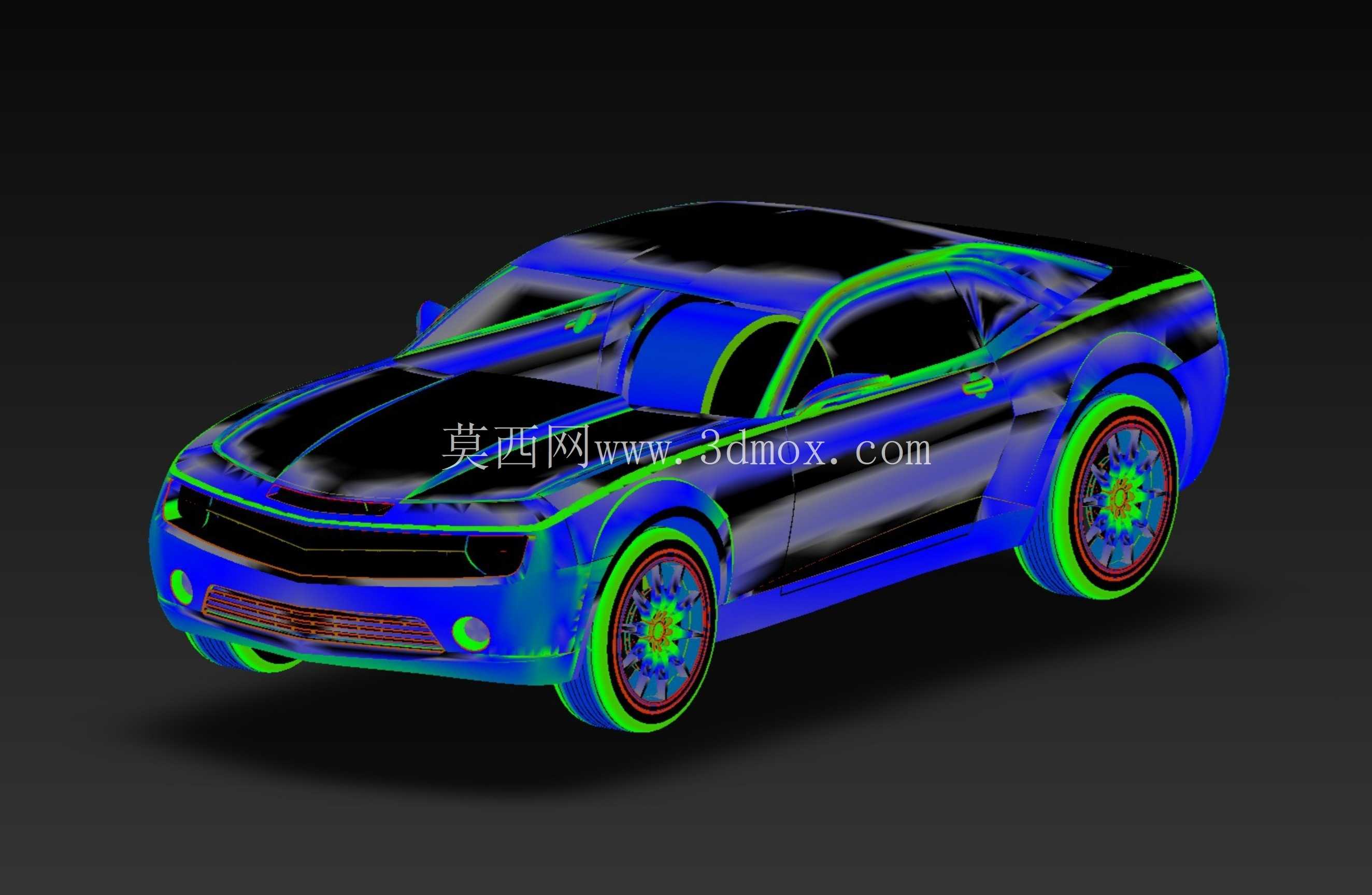

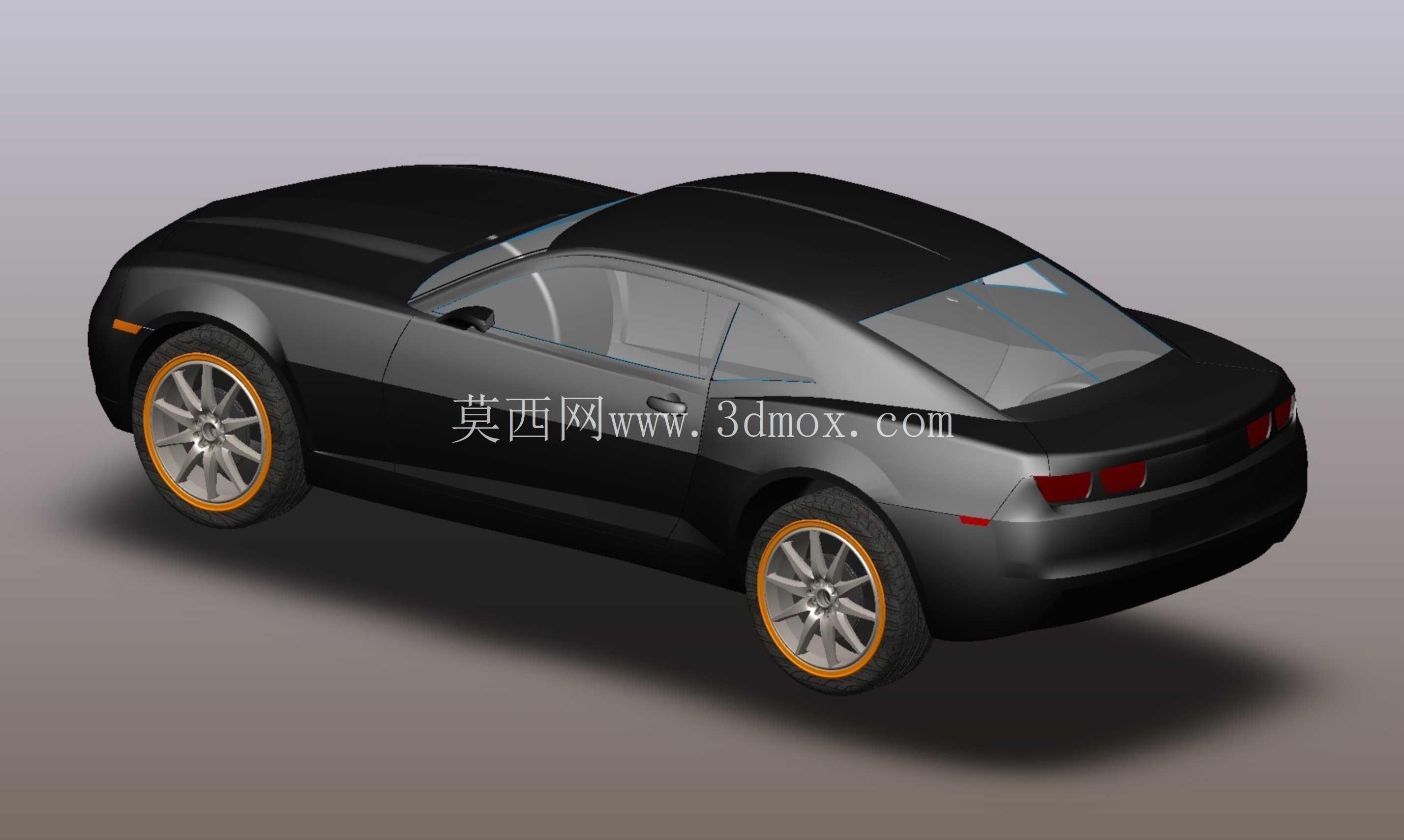

在曲面质量校验环节，所有外露面都通过了曲率梳检查，相邻曲面的曲率变化率偏差控制在0.05以内，没有出现曲面褶皱、收敛过快的问题，完全满足A级曲面的输出要求。底盘部分的安装点预留了常规乘用车的悬架安装位，前悬采用麦弗逊结构的安装坐标，后悬预留多连杆悬架的固定孔位，轴距参数设置为2852mm，车身总长4836mm，宽度1917mm，高度1362mm，所有尺寸边界都和实车参数保持一致，可直接用于总布置阶段的空间校验。值得注意的是，建模过程中特意规避了很多新手容易出现的问题，比如机盖和翼子板的匹配处没有出现曲面缝隙不均的情况，C柱和后备箱盖的过渡曲面没有出现扭曲，尾灯安装位的曲面和灯组造型完全贴合，不会出现后期装配时的面差问题。对于从事车身结构设计的工程师来说，这类肌肉车的建模练习能快速提升曲面构建的把控能力，理解造型特征和工艺要求之间的平衡逻辑，避免出现为了追求造型效果而忽略冲压、焊装可行性的问题。
