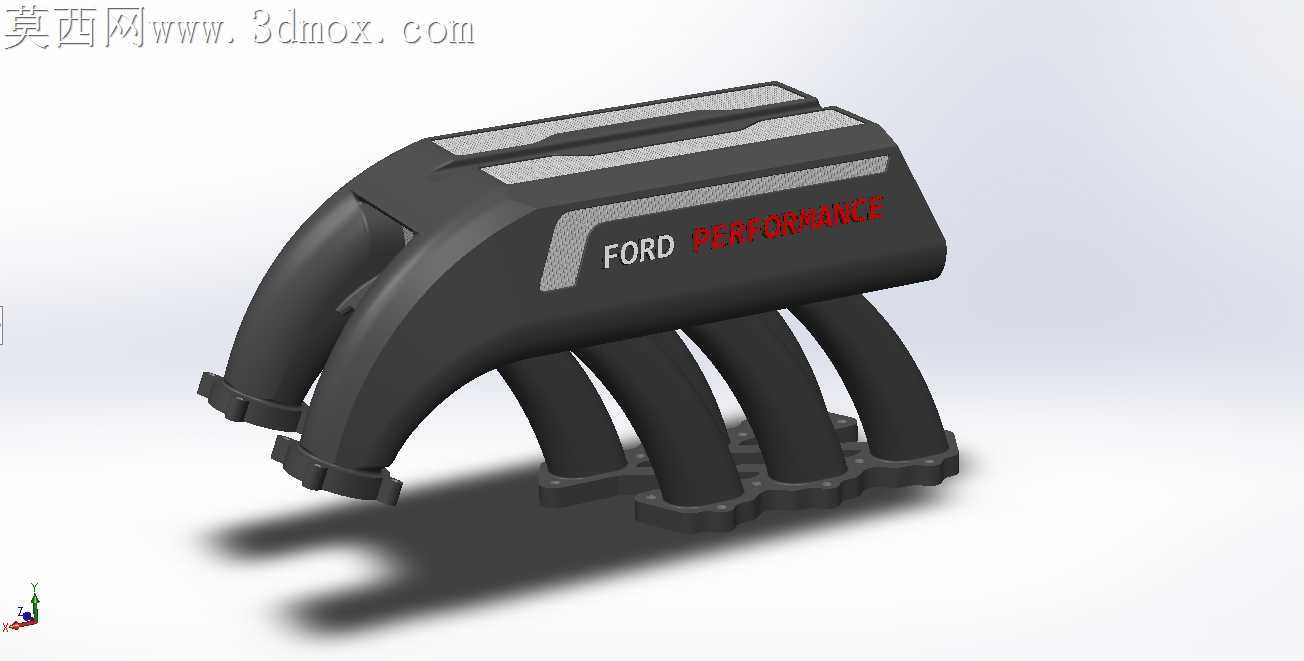

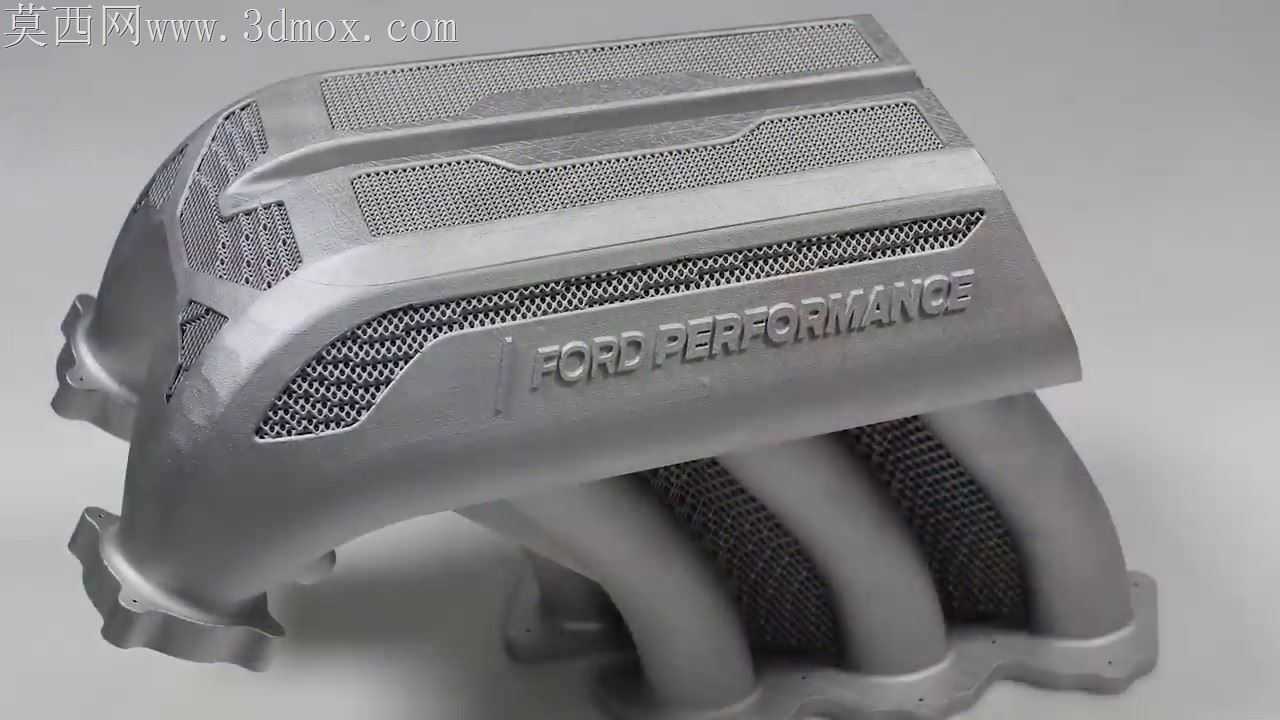

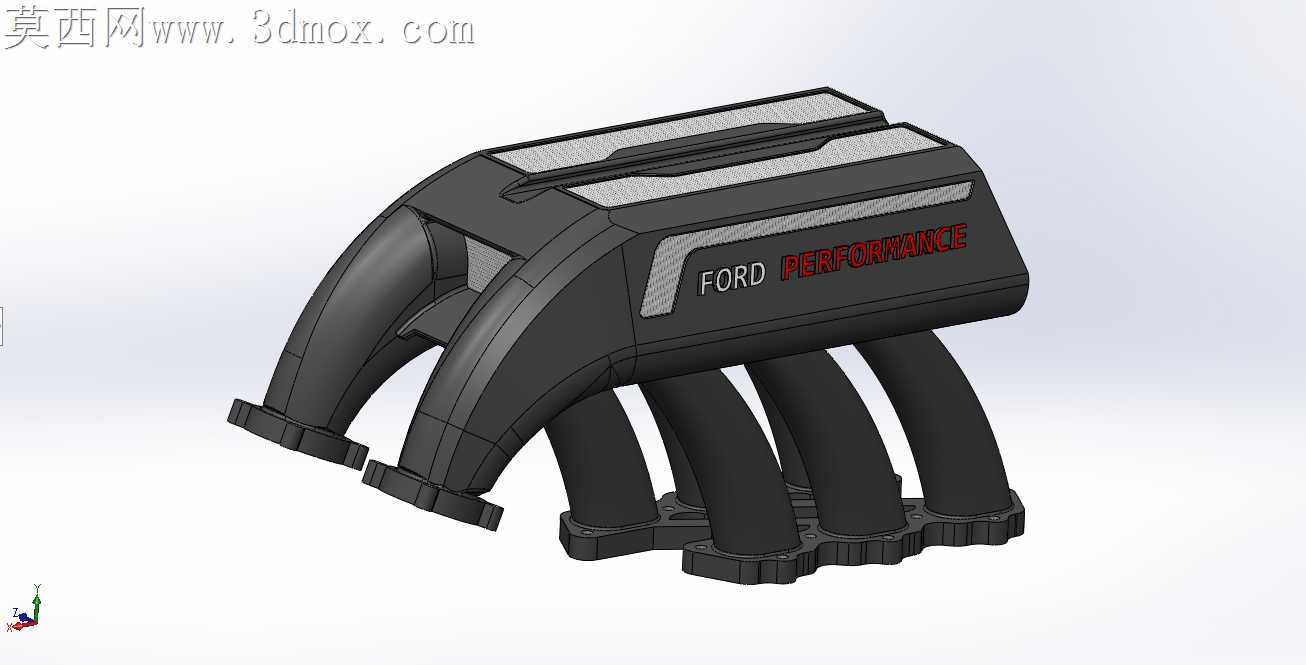

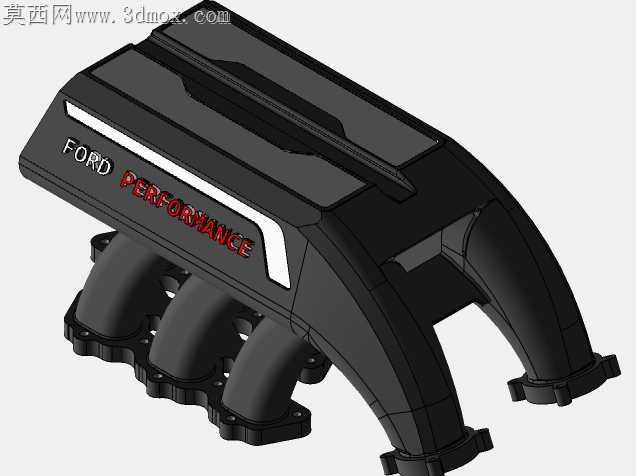

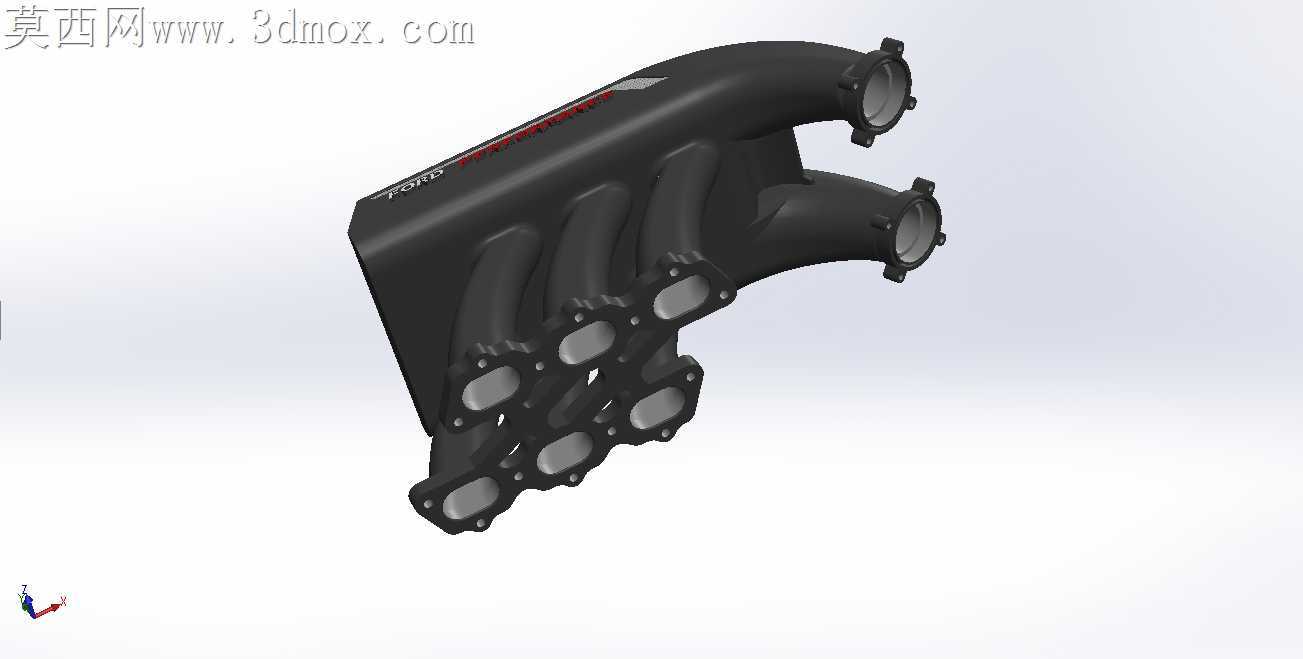

福特性能车专用铝合金进气歧管结构设计

铝合金进气歧管的量产加工中，壁厚不均带来的压铸缩孔缺陷一直是车间返修率居高不下的核心诱因，这款适配V8性能动力的歧管在结构设计阶段就把壁厚梯度控制放在了首位。歧管主体的稳压腔外壳没有做等厚处理，靠近进气法兰的区域壁厚控制在3.5mm，顺着气流走向往各缸支管延伸的过程中，壁厚以0.3mm每100mm的梯度缓慢收窄到2.8mm，既避开了压铸时厚大截面处的铝液积留问题，也能让冷却过程中各部位的收缩速率保持一致，减少后续机加工环节的变形量。各缸进气支管的弯曲弧度没有盲目追求极致的气流顺滑，每一段弯折处的圆角半径都结合了压铸抽芯的脱模角度做了微调，支管内壁的拔模斜度控制在1.2°，既不会因为斜度过大影响支管内壁的气流流通截面精度，也能让砂芯在脱模时不会蹭伤内壁的光滑曲面，省掉了后续大量的内壁打磨工序。稳压腔侧面的标识嵌槽深度控制在0.8mm，没有做穿透式的设计，避免了嵌槽位置成为应力集中点，在高负压工况下出现开裂的风险，同时嵌槽的边缘做了0.2mm的小圆角过渡，喷涂标识漆的时候不会出现边缘堆漆的问题，外观质感更均匀。进气法兰面的密封槽位置，特意在槽体外侧增加了一圈0.5mm高的凸筋，压铸时这个位置的铝液冷却速度更快，硬度比法兰基体高15%左右，安装密封胶圈后能提供更稳定的压紧力，不会因为长期的温度交变出现密封面压溃漏气的问题。各支管与缸盖连接的端面，没有直接和支管主体做直角衔接，而是在衔接位置增加了2mm宽的应力释放环，当缸盖在高负荷下出现轻微形变时，应力释放环能吸收大部分的形变位移，不会把应力直接传导到支管根部造成断裂。稳压腔顶部的加强筋没有采用传统的等宽直筋设计，而是顺着腔体的曲面走向做了变宽度的弧形筋，筋条宽度从两端到中间从4mm渐变到6mm，既可以提升腔体的整体抗负压变形能力，也不会因为筋条和腔体的壁厚差过大造成压铸时的冷隔缺陷。这款歧管的结构设计没有一味追求极致的性能参数，而是把加工环节的良率、长期使用的可靠性、装配环节的公差适配都揉进了每一处细节的取舍里，哪怕是支管末端的卡扣安装位，都特意预留了0.3mm的装配公差补偿量，避免因为支架的加工误差造成安装时的强制装配应力。
