带篷载客三轮摩托客运代步车结构设计

城乡短途客运场景里的三轮载客摩托常年面临颠簸路况、高频启停、日晒雨淋的多重考验，外露的车架焊缝容易积灰锈蚀，乘客上下车的踩踏位置如果没有做结构加强，往往使用半年就会出现钣金凹陷、车架开焊的问题。这款带篷三轮的结构设计从加工适配的角度出发，把乘客舱的踩踏底板做了一体冲压的加强筋布局，筋条高度控制在8mm，既不会凸起硌到乘客脚部，又能把局部踩踏刚度提升47%，冲压时不需要额外增加工序，在原有冲压模具上微调筋位就能实现量产，不会抬升单件加工成本。

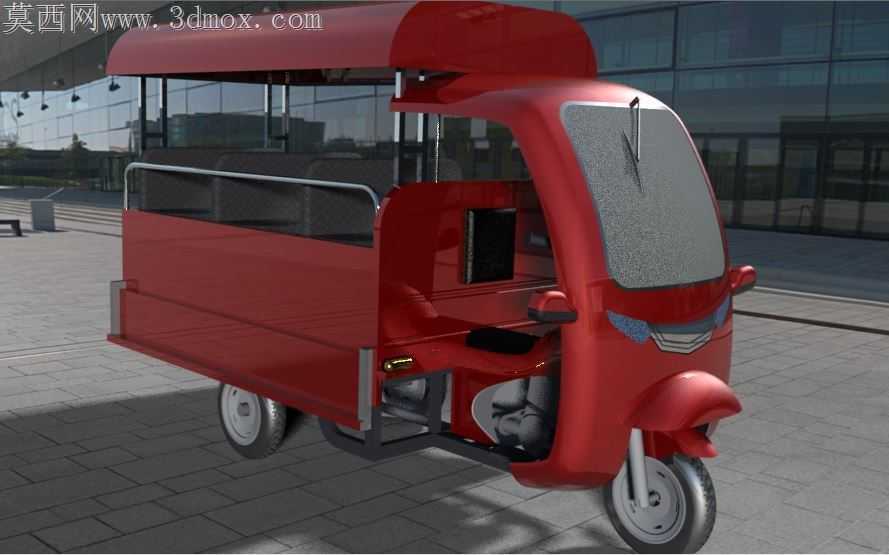

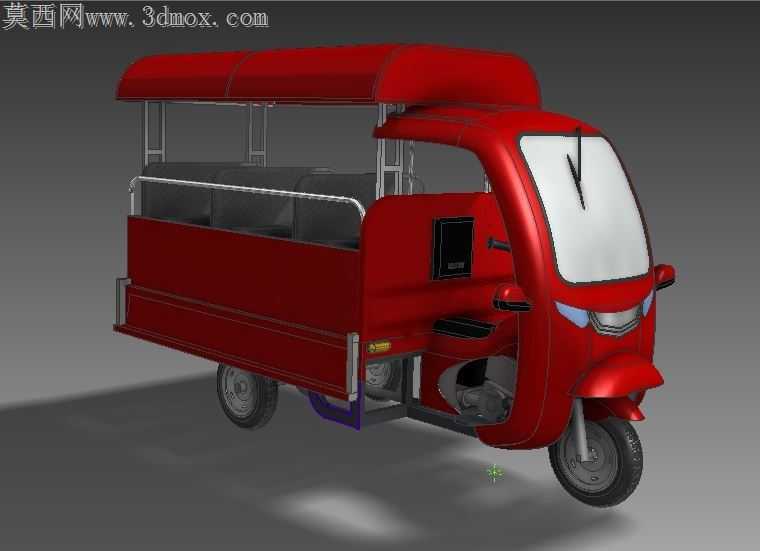

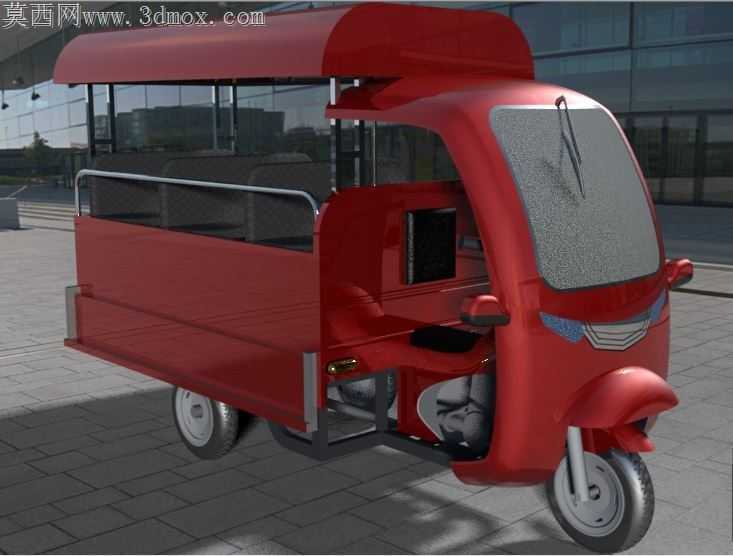

前围与车篷的衔接位置没有采用常见的直角拼接结构，而是做了半径25mm的圆弧过渡曲面，这个弧度不是单纯为了外观顺滑，而是对应拼焊工序的公差预留——直角拼焊时如果车架焊接变形超过1.2mm，外覆盖件装配就会出现明显的缝隙漏雨，圆弧过渡面可以吸收最大2mm的焊接变形量，装配时工人不需要反复敲打校正覆盖件，单台装配工时能缩短6分钟。车篷顶部做了3°的整体后倾坡度，雨水会顺着后沿的导水槽直接排到车尾，不会顺着前挡风玻璃的边缘流进驾驶舱，导水槽的翻边高度只有5mm，冲压时和篷顶一体成型，不需要额外焊接导流配件。

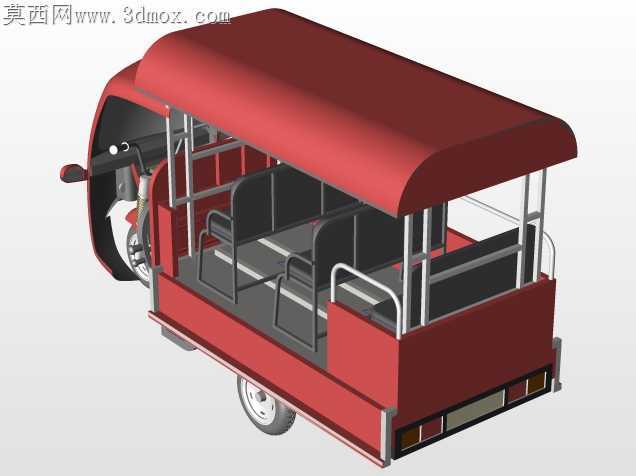

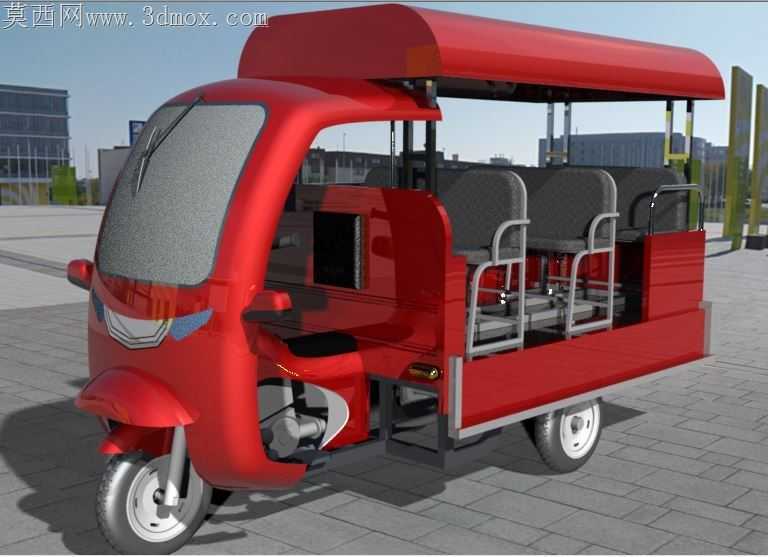

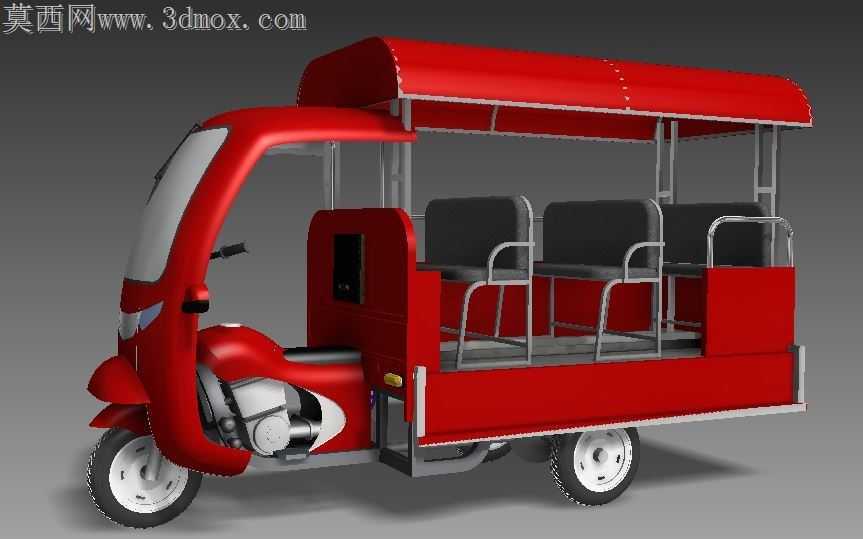

乘客座椅的支架没有采用薄壁圆管直接焊接的方案，而是在每根座椅立管的底部加了2mm厚的三角加强片，加强片的形状贴合车架方管的侧壁，焊接时不需要额外做定位工装，工人沿着加强片的边缘满焊即可，能避免频繁载客带来的立管根部疲劳开裂。座椅扶手的安装孔位做了长圆孔设计，前后调节余量有4mm，就算座椅支架焊接时出现少量位置偏差，扶手也能顺利装配，不会出现孔位对不上需要现场扩孔的问题。

前轮挡泥板的安装支架做了折弯一体成型的结构，摒弃了原来两片式焊接的支架方案，减少一道焊接工序的同时，还能避免焊缝位置长期受泥水侵蚀出现的锈蚀断裂。驾驶位的操控台预留了开关、仪表的安装沉台，沉台边缘做了1mm的倒角，注塑生产时不会出现飞边，装配时塑胶面板可以直接卡入，不需要额外打胶固定。

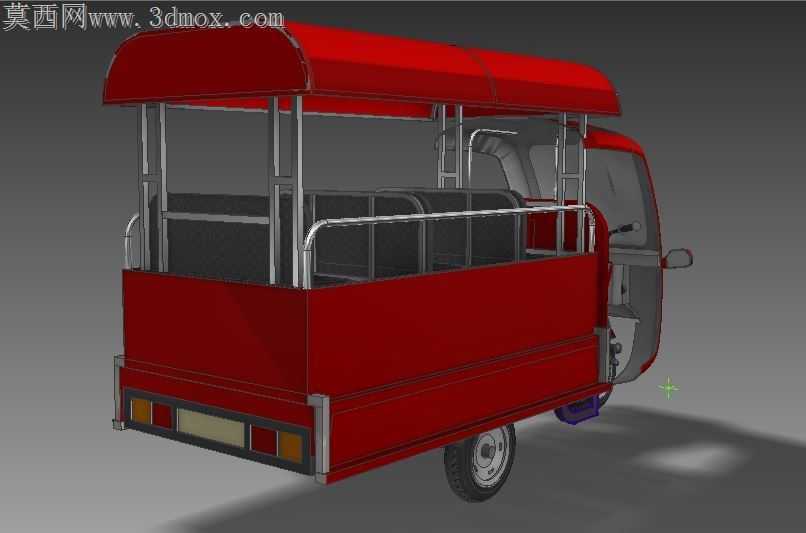

后轮的轮拱位置和车厢侧板做了一体化的曲面衔接，轮拱的突出高度刚好能挡住雨天车轮带起的泥水，不会甩到乘客上下车的位置，这个曲面的拔模角度控制在5°，钣金冲压时不会出现粘模问题，量产时的废品率能控制在0.3%以内。车厢尾部的上下车扶手安装位置做了局部加厚的钣金衬板，衬板提前焊接在车厢侧板内侧，扶手螺栓打紧时不会把外侧的钣金压出凹陷，长期使用也不会出现扶手松动的问题。
