壁挂式薄款电气金属防护柜体

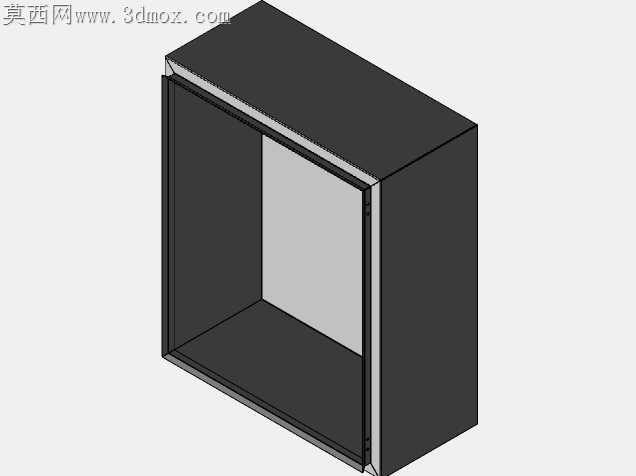

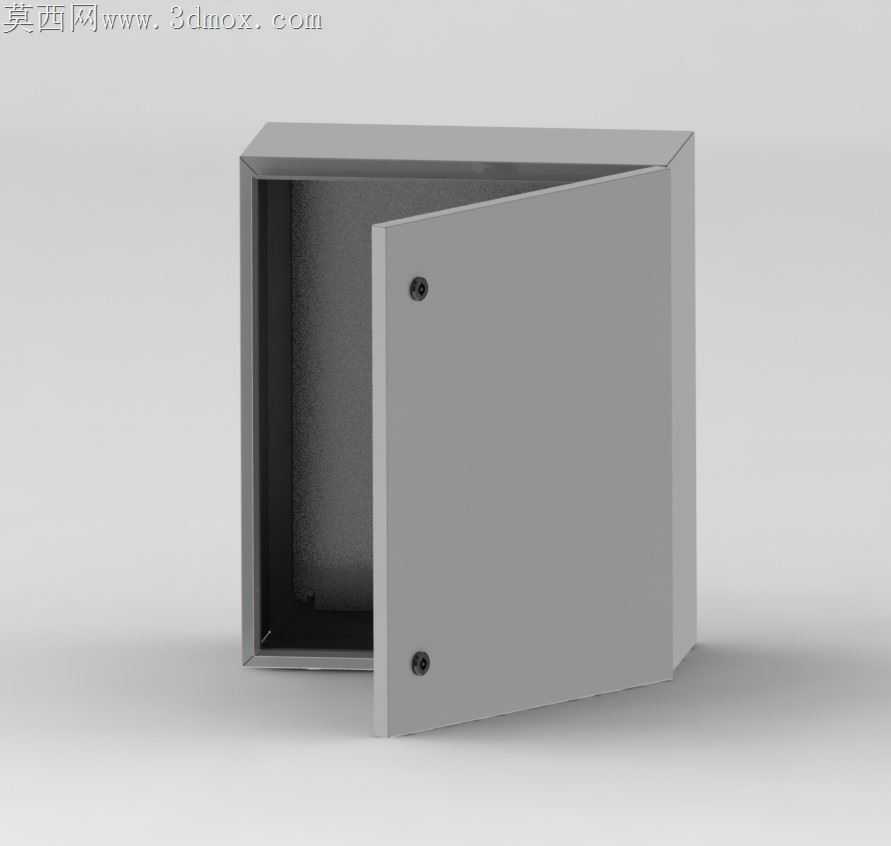

车间现场的壁挂式电控柜体最容易被忽略的痛点，是门板长期开合后的铰链形变与密封失效，这款1mm壁厚的金属柜体在结构处理上刚好对准了这类落地隐患。门板与柜体的贴合边做了微折边处理，没有采用常见的外翻直角边，而是向内压出1.2mm的叠边台阶，关门时门板能嵌入柜体边框内侧，既避免了直角边切割密封胶条的问题，也能让门板承受外力时不会直接向外翘曲，哪怕现场工人偶尔倚靠柜门，受力也会先传递到柜体边框而非铰链焊点。门板上的两颗固定锁位没有选在边角位置，而是往内偏移了35mm，刚好避开折边的应力集中区，锁具拧紧时不会把薄钢板拉得局部凹陷，日常开合时锁舌的受力也能均匀分散到门板中部，不会出现边角处长期拉扯导致的门板变形。柜体内部的安装边没有额外焊接衬条，而是直接在侧板上一体冲压出翻边安装位，翻边高度控制在8mm，刚好能卡入常规的电气安装导轨，省去了额外焊接衬板的工序，也避免了焊接热变形导致的柜体侧面鼓包，毕竟1mm的冷轧板焊接时只要电流稍大就容易焊穿，一体冲压的翻边既能保证安装强度，也能让柜体整体的平面度控制在0.5mm以内，壁挂时不会出现和墙面贴合不严的缝隙。门板和柜体连接的隐藏式铰链位做了沉孔处理，铰链螺丝拧紧后表面完全和门板齐平，没有突出的螺丝头刮蹭线缆的风险，铰链的转动间隙预留了0.15mm的公差，既不会因为间隙过小导致喷漆后转动卡滞，也不会因为间隙过大出现门板下垂错位的问题。柜体的所有外露边角都做了R1.5的圆角钝化处理，没有锋利的直角毛边，现场安装接线时不会划伤工人的手臂，也不会刮破线缆的绝缘层。门板内侧没有做多余的加强筋，而是靠四周的折边形成箱型结构来保证刚性，1mm的板材靠折边强化后，正面承受10kg的静压力也不会出现超过1mm的形变，完全能满足常规壁挂电控柜的防护需求，同时把整体重量控制在很轻便的范围，单人就能完成壁挂安装，不需要额外的吊装辅助。
