双开门工业低压配电柜体结构设计

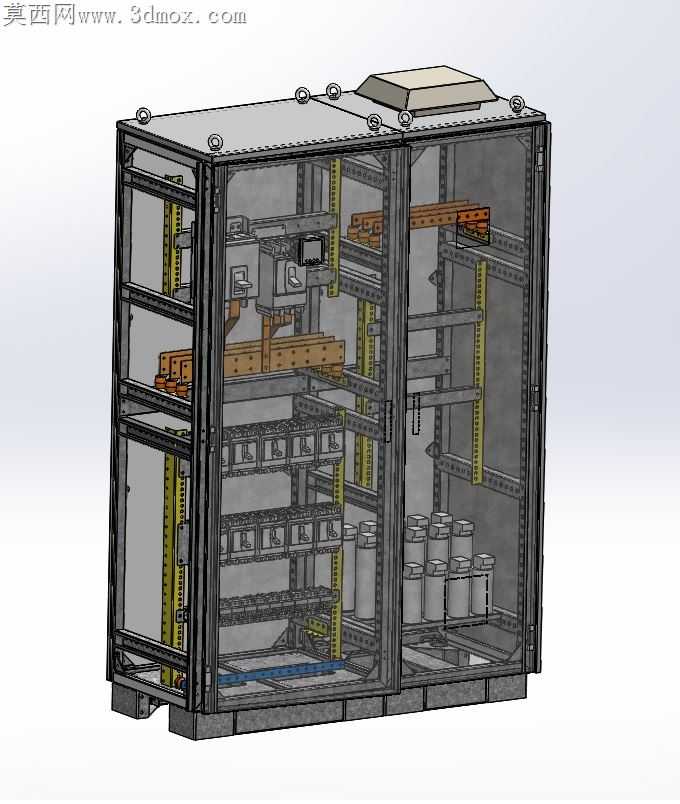

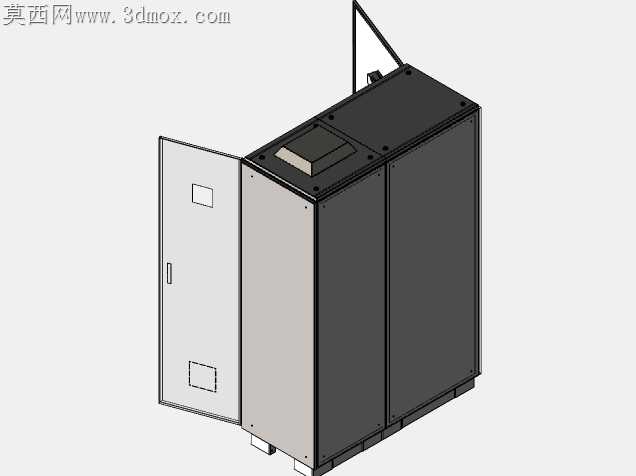

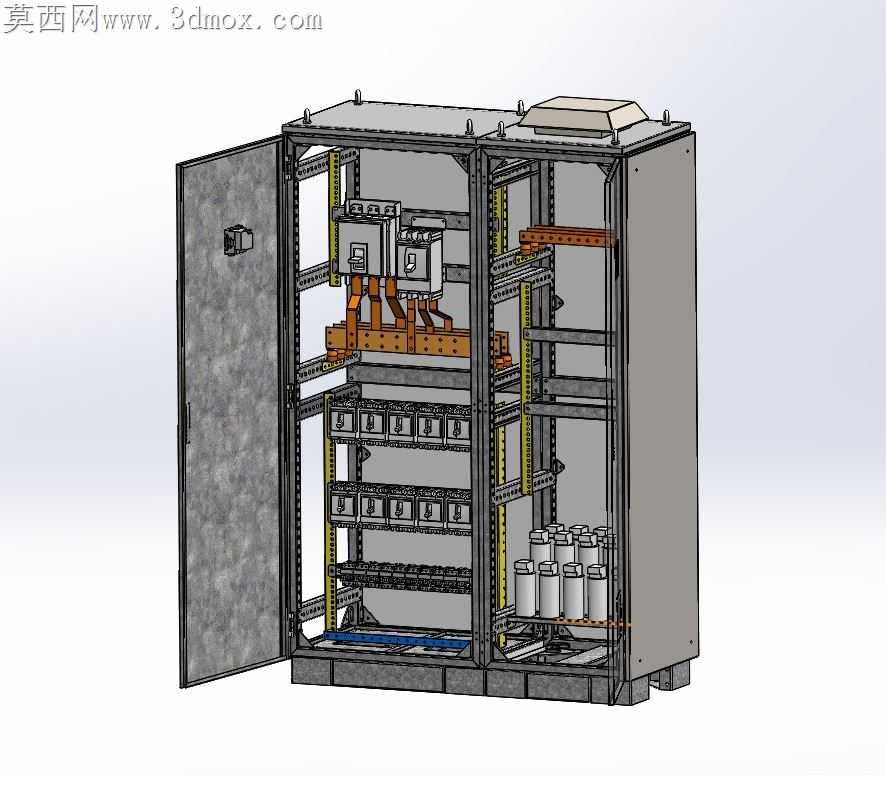

车间现场落地使用的配电柜体，最容易被忽略的隐患来自底部承重形变与顶部吊装受力不均，常规薄钢板拼焊的柜体在满载元器件后，底部框架容易出现毫米级下凹，长期使用会导致柜门密封胶条错位，粉尘水汽顺着缝隙侵入柜内引发电气故障。这款柜体的框架采用折边型材拼接结构，底部额外增设了横向加强筋，筋条位置刚好对应柜内重型元器件的安装投影区域，把电容组、主断路器这类重量集中部件的载荷直接传导到框架立柱上，避免底板单独受力产生形变。顶部的吊环安装座没有直接焊在顶板上，而是通过转接角件与四根主立柱连通，吊装时的拉力会顺着立柱直接传递到底部框架，不会扯裂顶板薄钢板，哪怕是满载状态下的短途转运，也不会出现柜体扭曲变形的问题。柜内的安装梁采用可调式卡槽结构，黄色的安装导轨可以顺着立柱的腰型孔上下调整位置，不用提前在立柱上打密集的安装孔，现场布线时可以根据元器件的实际尺寸灵活调整层间距，避免出现元器件尺寸超差装不进去的尴尬。柜门采用透明可视设计，不用打开柜门就能直接观察柜内仪表的运行状态，门体与框架之间的铰链采用暗藏式安装，不会突出柜体表面影响并排拼接安装，多台柜体并柜时可以紧密贴合，不会因为外凸铰链留下缝隙。柜内右侧预留的电容安装区，特意在对应位置的侧板上增设了通风导流槽，顶部的散热罩出风口刚好对准电容组的发热区域，热空气上升时能顺着导流槽直接排出柜外，不会在柜内形成涡流积热，哪怕是夏季高温环境下连续运行，柜内温度也能控制在元器件允许的工作范围内。门板内侧预留的走线槽位置，刚好避开了柜门开合时的运动干涉区域，布线时不用反复弯折线缆，能减少线缆绝缘层磨损的风险，柜门锁具采用三点式锁紧结构，关门时能让整圈胶条均匀受压，密封性能比单点锁提升不少，适合在多粉尘的生产车间环境使用。
