平板式公用牵引拖挂运输承载装置

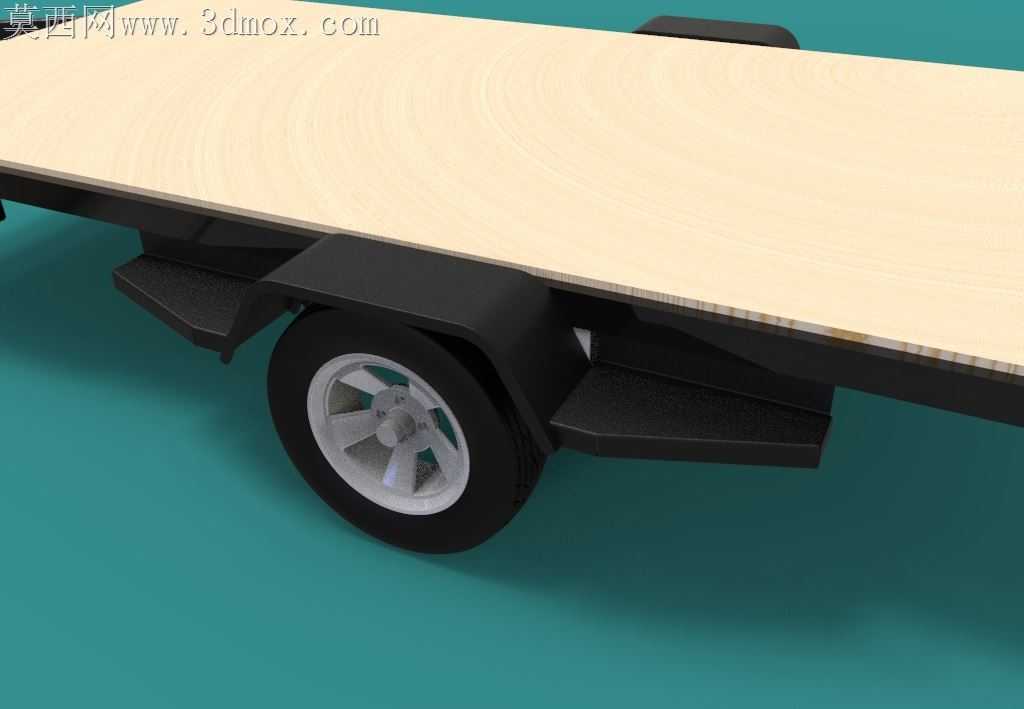

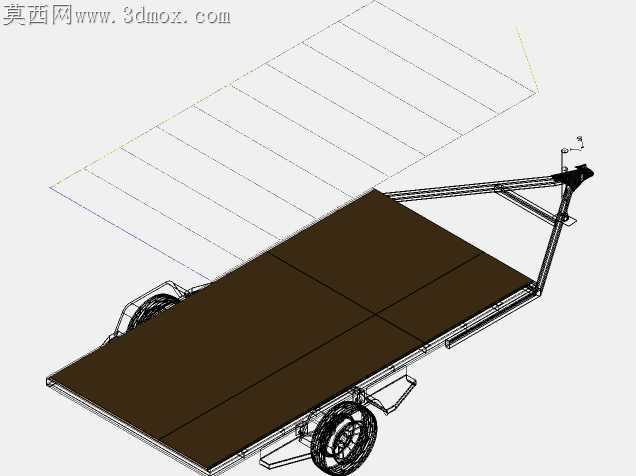

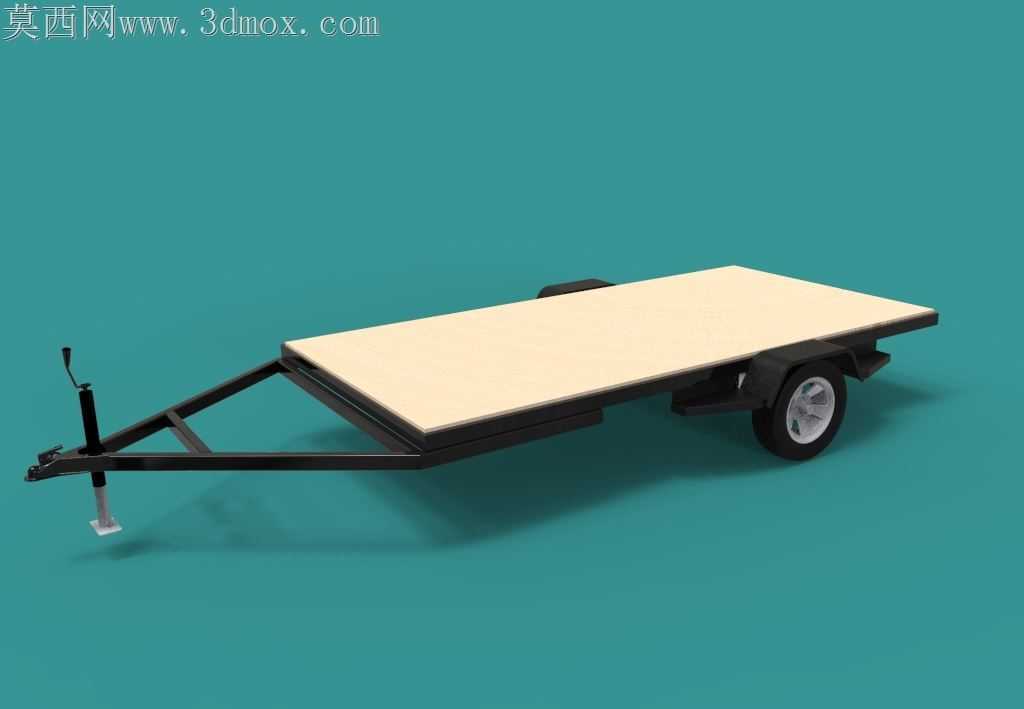

厂区短驳转运零散重型工件时，常规无动力拖板常出现牵引架受力变形、台面承载后边缘翘曲、驻车支腿下陷的问题，这款公用拖车的结构设计恰好针对这类现场工况做了针对性的加工适配调整。牵引架采用变截面矩形管焊接结构，靠近牵引销的位置做了局部加厚衬板，焊接坡口提前在激光下料阶段就预加工完成，避免现场焊接时出现未焊透的缺陷，牵引架与主车架连接的位置没有采用直角对接，而是加了两块三角形加强筋斜向支撑，分散牵引时的拉扯应力，就算满载时急停启动，焊缝位置也不会出现应力集中开裂的情况。台面采用多层结构，底层是型钢焊接的网格框架，中间铺花纹钢板做承力层，最上面的平整面板做了边缘折边处理，折边高度刚好卡在底层框架的外侧，既避免面板移位，也能防止转运时细小的零件从台面缝隙掉落，面板和框架之间没有满焊，而是采用间隔塞焊的方式固定，预留了轻微的形变余量，就算夏季高温暴晒或者冬季低温冻缩，面板也不会因为热胀冷缩出现鼓包变形。行走轮组的安装位置没有直接焊在车架纵梁上，而是加了独立的轮架安装座，安装座和纵梁之间预留了0.2mm的装配公差，轮轴穿入后可以微调左右轮的同轴度，避免行驶时出现轮胎偏磨的问题，轮架上方还预留了板簧安装位，后续如果需要提升减震性能，可以直接加装钢板弹簧，不用重新改动主车架结构。前端的驻车支腿采用手摇伸缩结构，支腿底部加了一块圆形的防滑垫板，就算在不平整的砂石地面驻车，垫板也能分散支腿的压力，不会出现支腿下陷导致拖车倾斜的情况，支腿和牵引架的连接位置做了可翻转的铰接结构，行驶时可以把支腿向上翻起固定，不会剐蹭地面凸起。整个车架的焊接位置都做了打磨清渣处理，所有外露的尖角都倒了R3的圆角，避免工人操作时被划伤，表面喷涂的耐磨漆层做了两层处理，底层是防锈底漆，面层是耐磨的哑光黑漆，就算经常被工件磕碰，也不容易出现掉漆生锈的问题。台面的四个角都预留了绑带挂环，挂环采用锻造件而非焊接冲压件，挂点位置直接和底层的纵梁焊接固定，捆绑重型工件时挂环不会被拉脱，就算转运异形工件，也能通过四个角的挂点多方向固定绑带，不会出现工件滑移的情况。
