SMC标准行程气动气缸结构设计

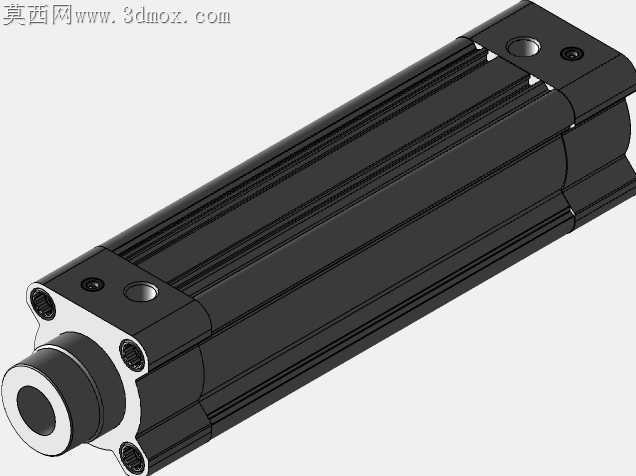

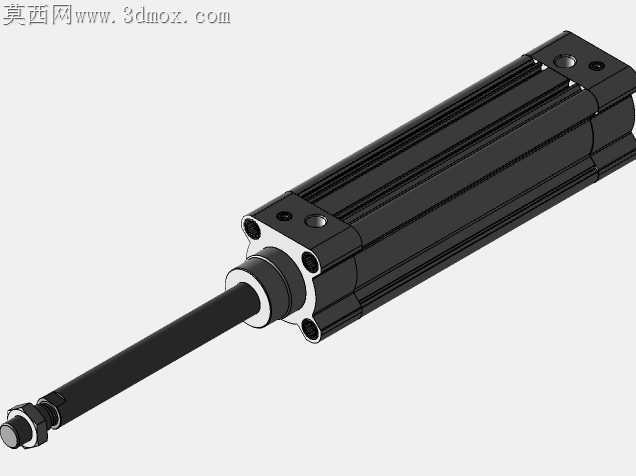

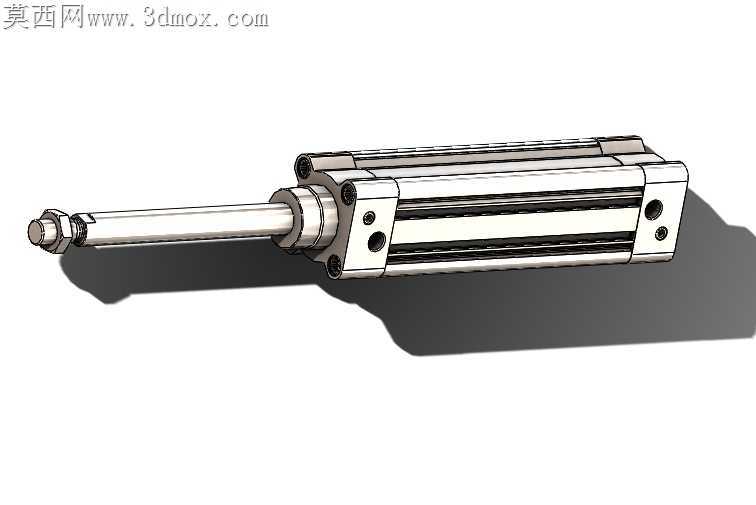

气动执行元件在自动化产线长期运行时，最容易出现的失效点集中在活塞杆偏磨、端盖密封挤切、缸筒受力形变这三类问题，这款气缸的结构设计完全围绕加工适配的核心逻辑展开，每一处细节都对应实际加工与装配环节的痛点做了针对性调整。活塞杆伸出端的螺纹段特意预留了0.02mm的同轴度工艺台，加工时可以一次装夹完成外圆磨削与螺纹车削，避免二次装夹带来的同轴度误差，从根源上减少活塞杆伸出时的径向摆动，防止密封件因为偏载出现过早磨损。缸筒两端的安装孔位没有采用常见的通孔直穿设计，而是在端盖贴合面做了0.1mm深度的沉台定位结构，加工时只需要保证沉台与缸筒内孔的同轴度，端盖装配时不需要反复调整对位，拧紧螺栓时不会出现密封面错位的问题，也能避免螺栓预紧力不均导致的端盖倾斜。进出气口的螺纹孔位置特意做了加厚处理，加工攻丝时不会因为壁厚太薄出现螺纹滑牙，现场接气管时即使扳手施力偏大，也不会造成缸筒局部变形卡滞活塞。活塞上的密封槽宽度公差控制在0.03mm以内，既不会因为槽宽过大导致密封件在往复运动时窜动挤切，也不会因为槽宽过小导致装配时密封件被压溃变形，槽口的倒角特意做成了15度斜角而非常见的圆角，装配密封件时可以顺滑导入，不会划伤密封件表面。端盖上的缓冲节流槽没有做在易磨损的密封配合面，而是单独设置在非密封的缓冲腔侧壁，加工时可以单独铣削成型，不需要和密封面一次加工完成，降低了加工精度要求，后续维护更换密封件时也不会损伤节流槽的调节精度。缸筒外壁的散热筋结构和缸筒采用一体化设计，挤压成型时直接带出结构，不需要后续二次铣削加工，既提升了缸筒的结构刚性，减少长行程运行时的缸筒形变，也能加快气缸高频往复时的热量散发，避免密封件长期高温老化。所有棱角位置都做了0.5mm的去毛刺倒角，不管是加工环节的周转搬运，还是现场装配时的操作，都不会出现锐边割伤操作人员、划破密封件的问题，装配时各个零件可以顺滑对位，不需要反复修磨毛刺，大幅提升装配效率。
