车用涡轮增压装置三维结构设计

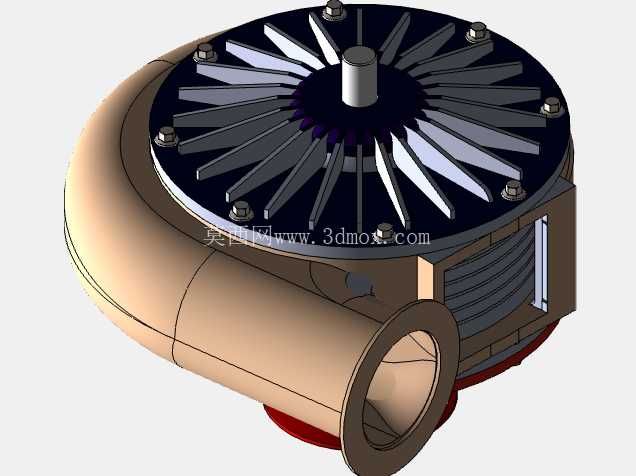

　　在车用内燃机动力升级、小型非道路动力设备性能优化的场景中，涡轮增压装置是提升动力输出密度、优化燃油经济性的核心配套部件，这套三维结构完整还原了径流涡轮式增压器的实际装配关系，覆盖了从进气端到排气连接端的全部核心结构，可直接用于结构原理演示、安装匹配校核、配套工装设计的参考依据。从实际用途来看，该装置通过收集内燃机排出的高温高压废气能量，驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让同排量机型可以输出更高的功率扭矩，同时降低泵气损失，优化部分工况下的燃油消耗水平，广泛适配小排量乘用车、非道路工程机械动力、小型船用动力的配套需求。

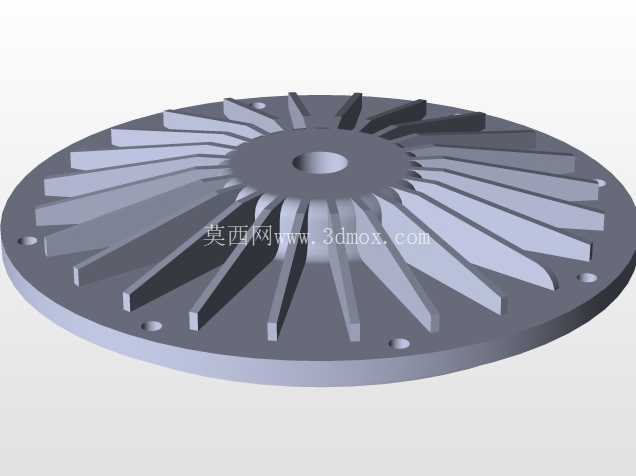

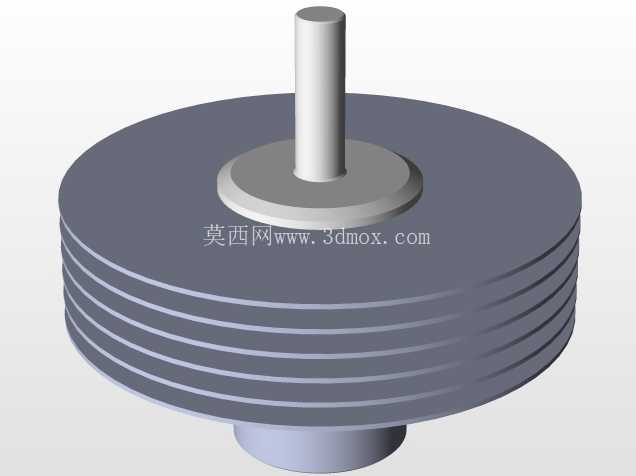

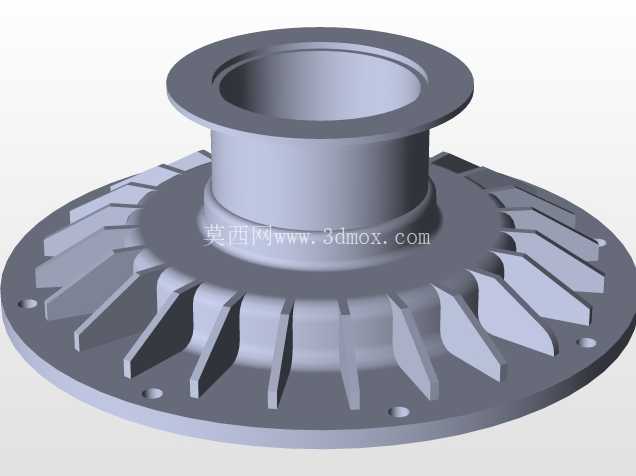

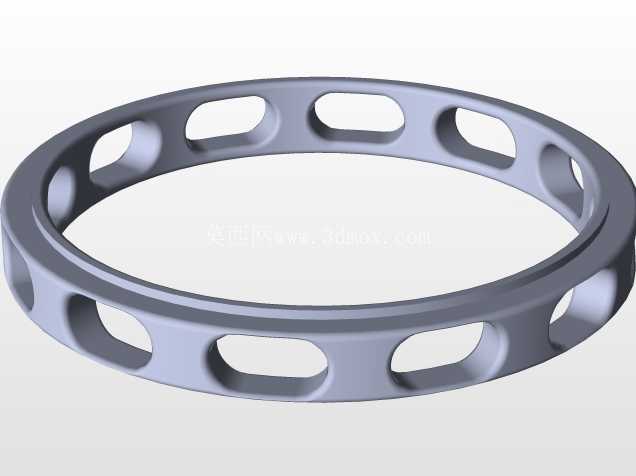

　　从功能特性来看，这套结构完整呈现了增压器的核心功能分区：压气机侧采用径向进气的蜗壳流道，配合带后掠叶片的压气机叶轮，可在高转速下实现稳定的气流压缩，叶轮叶片的型线经过曲率优化，可降低高转速下的气流分离损失，提升压气机的高效工作区间覆盖范围；涡轮端与压气机端之间设置了密封与隔热结构，可避免高温废气窜入压气机侧影响进气温度，同时减少热量向轴承支承结构传递，保证润滑系统的工作稳定性；中间的轴承支承结构采用浮动轴承设计思路，可在每分钟十几万转的高转速工况下形成稳定油膜，降低轴系的摩擦损耗与振动水平，轴端的密封结构可防止润滑油窜入进排气流道，避免出现烧机油的问题。

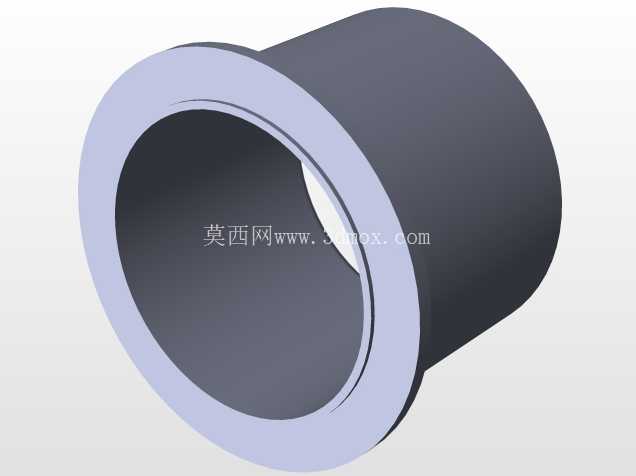

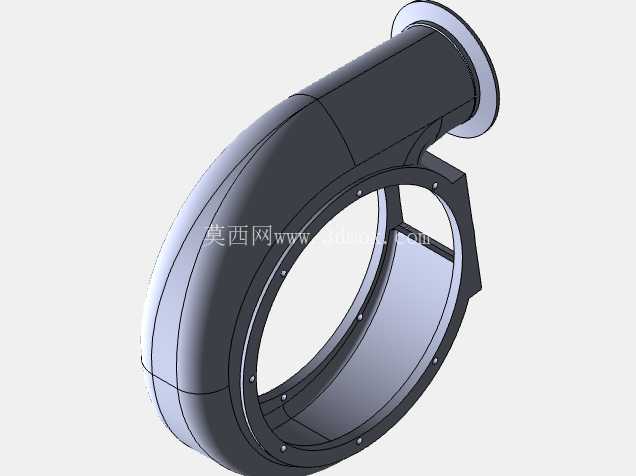

　　从设计思路来看，整个结构的建模过程严格遵循实际增压器的装配逻辑：首先确定轴系的回转中心线作为全局设计基准，所有回转类零件的同轴度公差都围绕该基准设定，压气机叶轮与涡轮叶轮的安装位置严格匹配各自蜗壳的流道中心，避免出现叶轮与蜗壳刮碰的风险；蜗壳的流道截面采用渐扩式设计，从进气口到叶轮入口的截面变化符合气流流动的连续性方程，减少流道内的涡流损失；压气机端的端盖采用螺栓圆周均布的紧固方式，螺栓的位置避开了叶片的旋转投影区域，同时保证端盖压紧力均匀分布，避免端盖变形影响流道密封性；进出口的连接法兰采用标准接口尺寸，可直接与对应管径的进排气管路匹配，无需额外做转接结构设计。从外形尺寸与安装边界来看，这套增压器的整体轮廓尺寸适配1.5L-2.5L排量的内燃机安装空间，压气机侧进气口为轴向直通结构，出口为切向布置的圆形接口，可根据整车布置需求调整出口的旋转角度；涡轮侧的进出口为同方向的法兰连接结构，安装时需要预留出旁通阀执行机构的布置空间，同时要保证润滑油进回油管路的安装角度，避免回油不畅导致的漏油问题；整个装置的安装支承点设置在中间壳体位置，支承脚的螺栓孔位置符合主流配套机型的安装孔距要求，安装时需要保证增压器轴系与发动机排气出口的对中度，避免额外的悬臂载荷影响轴承使用寿命。

　　在实际建模过程中，所有零件的配合间隙都按照实际工程要求设定：叶轮与蜗壳之间的间隙控制在合理范围，既避免热态下叶轮膨胀刮碰蜗壳，又不会因为间隙过大导致漏气损失降低增压效率；轴承与轴、轴承与壳体之间的配合公差符合高速旋转件的配合要求，可保证装配后轴系的转动灵活性，不会出现卡滞问题；所有密封件的安装槽尺寸都匹配标准密封件的规格，可保证高温工况下的密封可靠性。这套结构没有做过度的简化处理，连端盖上的螺栓、轴端的锁紧结构、壳体上的散热筋都做了完整还原，可直接用于装配干涉检查、运动仿真分析，也可作为教学演示模型，帮助从业者理解涡轮增压器的内部结构与工作原理，在做配套动力的进排气系统匹配时，可直接调用该模型进行管路布置校核，避免出现安装空间不足、管路走向不合理的问题。
