可倾角调节带式物料输送设备结构

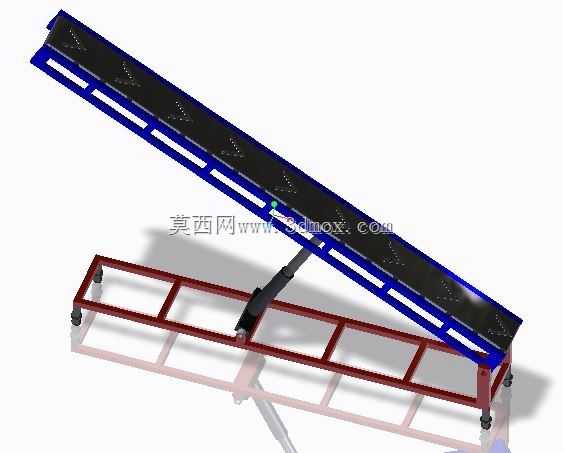

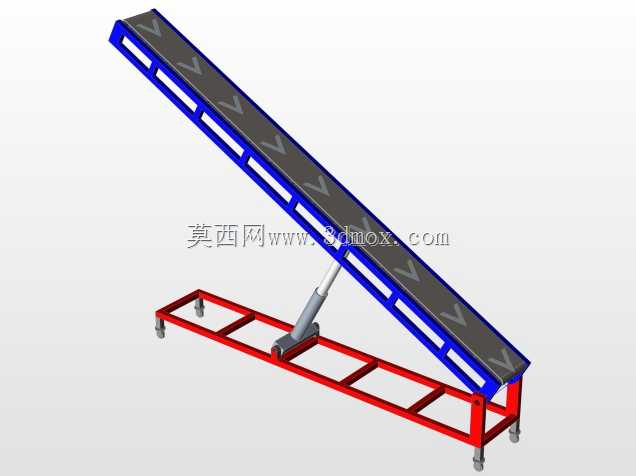

　　在车间零散物料转运、包装线上下游衔接、小型加工件工序间流转的场景里，固定倾角的输送设备往往受场地高差、对接设备高度差限制，难以适配多变的工位布局，这款可调节倾角的带式输送结构正是针对这类痛点完成的设计。从结构组成来看，设备分为上部输送主体与下部支撑机架两个核心部分，输送主体采用蓝色型材做侧边框架，内置黑色防滑输送面带，框架沿长度方向做了等距的横向加强肋，避免长跨度输送段在负载下出现侧向形变，输送面的两端设置了从动与主动辊筒安装位，预留了驱动电机的装配空间，可根据实际输送负载选择对应功率的减速驱动件。下部支撑机架采用矩形钢管焊接成型，框架底部四个角点配置了可调脚杯，可抵消安装地面的不平整误差，保证机架整体水平度；

　　机架与上部输送主体之间设置了铰接支点与可锁止的斜向支撑构件，通过调整斜撑的固定位置，就能改变输送段的倾斜角度，适配不同的高度差输送需求，角度调整到位后通过紧固件锁死，避免运行过程中出现倾角偏移。设计过程中优先考虑了安装边界的适配性，设备整体宽度控制在常规输送线的适配范围内，长度方向可根据实际场地需求做同比例延伸，最小倾角可调整至接近水平状态，最大倾角可满足常规散料、盒装件的爬坡输送要求，不会出现物料下滑的问题；机架底部的脚杯调节行程覆盖了常规车间地面的高度误差范围，无需额外做地基预埋处理，直接放置在平整地面即可完成安装调试。从功能特性来看，这类可调倾角输送结构不需要定制固定高度的支撑腿，在多品种小批量的生产车间里，

　　可随工位调整快速改变输送高度与倾角，减少设备重复投入的成本；输送面带的防滑设计可适配纸箱、塑料周转箱、小型金属加工件的输送需求，运行过程中不会出现物料打滑偏移的问题，侧边的型材框架可按需加装挡边、导向条等附件，避免小尺寸物料从侧边掉落。结构设计上充分考虑了维护便利性，辊筒的安装座采用快拆式结构，后期更换输送面带或者维护辊筒轴承时，不需要完全拆解机架，仅需拆卸端部的固定件即可完成操作；斜撑构件采用标准型材加工，备件替换成本低，铰接点处设置了耐磨衬套，长期角度调整也不会出现铰接孔磨损变大的问题，保证倾角调节的精度与结构稳定性。
