EXUUNN EX636间距7.62毫米螺钉接线端子结构

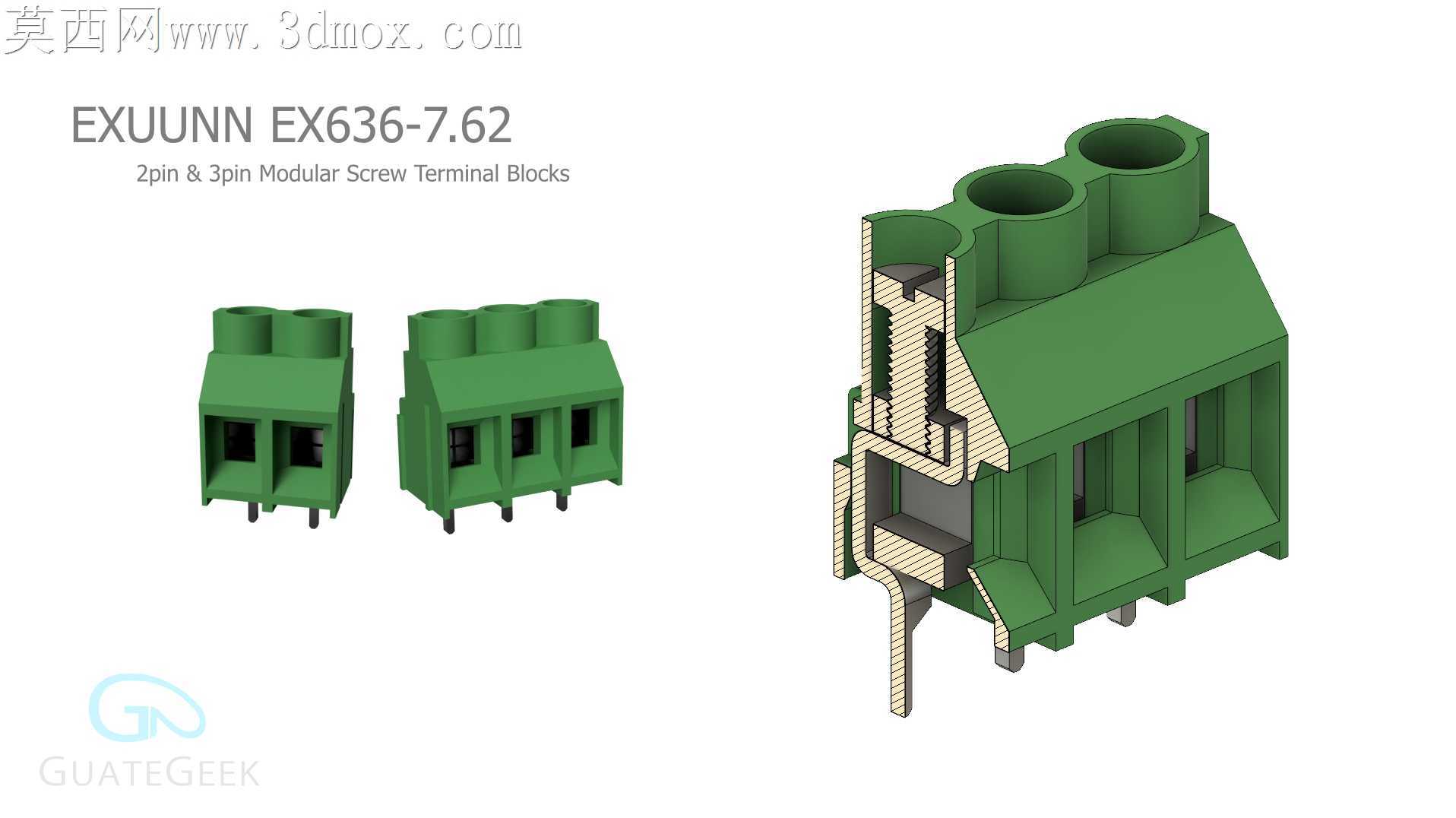

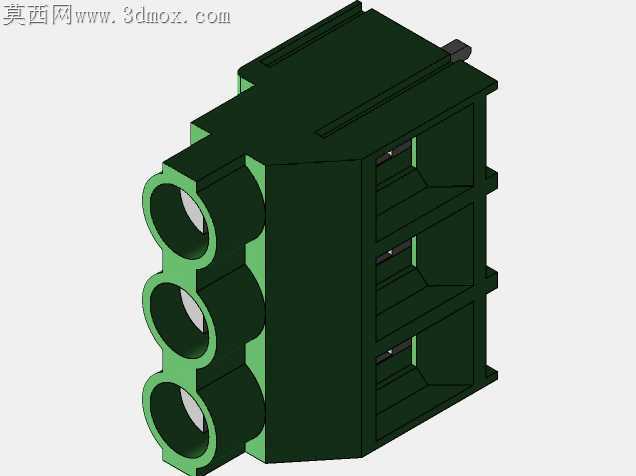

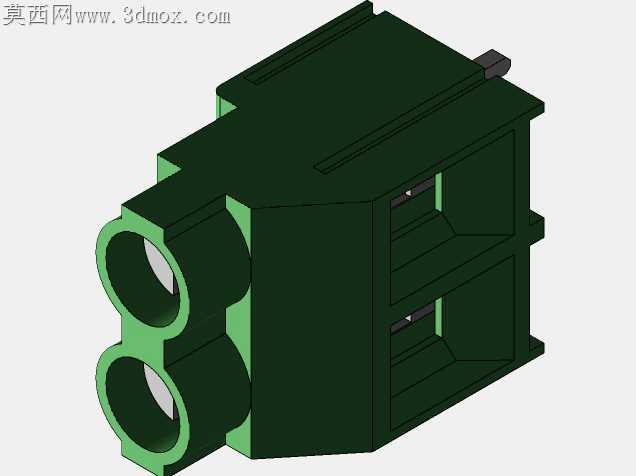

PCB板上的接线端子最容易出问题的地方，就是螺钉压接时的塑料壳体形变，很多廉价端子拧到规定力矩就会出现壳体开裂、导线滑脱的问题，这款7.62毫米间距的模块化螺钉接线端子，在结构设计上刚好针对性解决了这类现场装配的痛点。剖开的截面能看到，螺钉孔位的塑料壁做了加厚的环形加强筋，不是单纯靠塑料本体的厚度扛力矩，加强筋顺着螺钉拧入的受力方向延伸，和下方的金属压线框支撑位连为一体，拧动螺钉时的下压力会顺着筋条分散到整个壳体的安装底座上，不会集中在孔口位置造成应力开裂。金属压线框的边缘做了圆角翻边处理，不会像锐边压线框那样，拧动螺钉时割伤多股软线的铜丝，现场接线时哪怕不用冷压端头，也能保证软线的压接可靠性，不会出现压断铜丝导致的接触不良、载流量下降问题。引脚和塑料底座的结合位置做了倒钩式的防脱结构，过波峰焊的时候，塑料壳体受热软化也不会从引脚上松脱，不会出现端子歪倒、引脚浮高的焊接缺陷。2pin和3pin的单元拼接位做了凹凸配合的卡扣，不用额外的固定件就能把多个单元拼成任意位数的端子排，拼接后的缝隙控制在0.1毫米以内，不会出现拼接错位导致的引脚间距偏差，插装到PCB上时不会卡孔。压线腔的内部空间做了斜度导向，导线插入时不用刻意对准就能滑到压线框的正下方，现场接线的效率能提升不少，不会出现导线顶到塑料台阶、看似插到位实际没压到的虚接隐患。壳体顶部的进线口做了喇叭口导向，硬线插入时不会被孔边刮掉绝缘皮，避免相邻引脚之间因为绝缘皮碎屑造成短路。金属件的镀层厚度均匀，剖开的截面看不到镀层起皮、漏底的位置，长期在潮湿工况下使用也不容易出现氧化锈蚀导致的接触电阻升高。引脚的直径和PCB安装孔的间隙留了0.15毫米的公差，既能保证过波峰焊时焊锡能顺利浸润引脚，又不会因为间隙太大导致端子焊完歪扭，相邻端子之间的爬电距离刚好满足7.62毫米间距的安规要求，不用额外加隔筋就能达到基本的绝缘耐压要求。
