3D打印机外部MOS加热控制模块结构设计

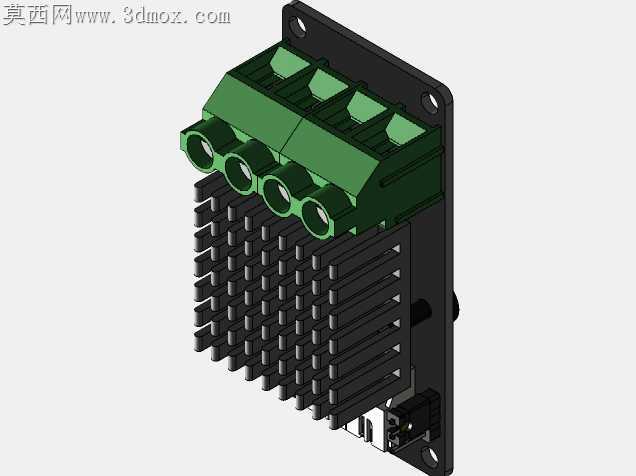

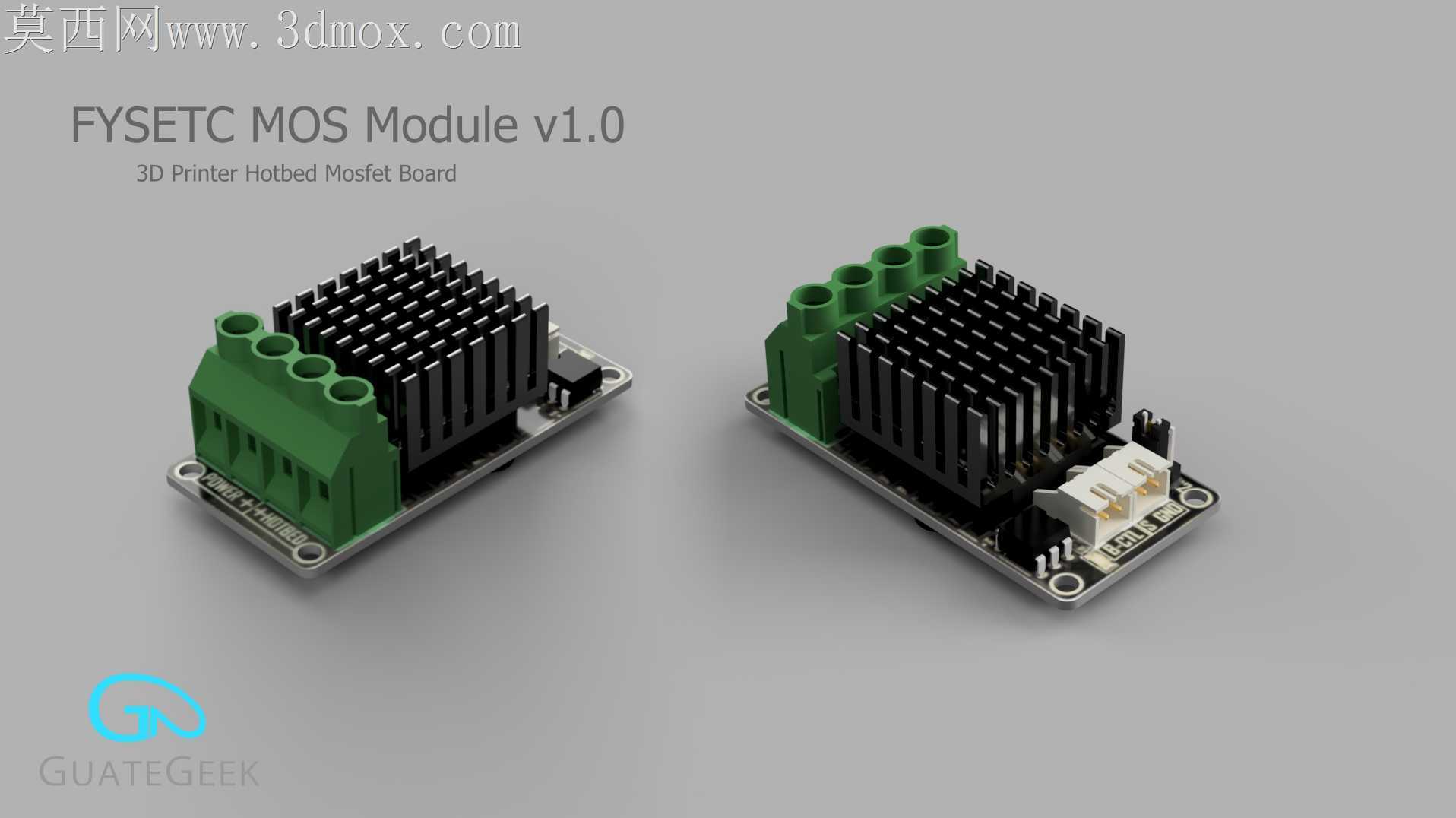

桌面级FDM3D打印机热床、热端长时间大电流工作时，主板原生MOS管常因散热余量不足出现过热降流、触点烧蚀甚至焊盘脱落的问题，外置MOS模块的结构设计核心就是绕开板载散热局限，从装配公差、散热路径、接线可靠性三个维度做落地适配。散热鳍片采用等距直齿开槽结构，鳍片厚度控制在1.2mm，槽间距留足2mm自然对流空间，没有做花哨的曲面造型，就是为了适配低成本挤压铝型材的开模精度，鳍片底部与PCB板上MOS管的接触区域预留0.15mm的导热硅脂填充间隙，既不会因为间隙过大导致热阻飙升，也不会因为公差过盈压裂MOS管塑封外壳。侧边的绿色接线端子采用下沉式嵌装设计，端子座底部卡入PCB板预先铣出的定位槽内，焊盘位置比常规直插件多延伸1.2mm的焊接面，大电流走线区域做了露锡加厚处理，能承受15A持续电流通过时的温升，不会出现焊盘虚接发烫的隐患。端子的接线孔朝向斜上方45度排布，装到打印机型材框架上时，不用完全拆下模块就能完成线材插拔，不会和旁边的走线槽、风扇支架产生空间干涉。PCB板四个角的安装孔做了沉头处理，配套M3尼龙隔离柱，安装时既能固定模块位置，又能让散热鳍片底部和安装面留出3mm的通风间隙，避免鳍片直接贴在金属型材上形成短路隐患，也能让底部空气形成对流带走PCB板背面的热量。信号输入侧的白色接插件做了防呆凸台设计，插反时无法完全卡入，不会出现接反信号导致模块烧毁的问题，接插件的引脚焊盘做了双列过孔加固，频繁插拔也不会扯掉焊盘。模块整体没有多余的突出结构，所有元件高度都控制在散热鳍片的顶面以下，装到打印机外壳内部时，不会和外壳内壁、其他走线产生剐蹭，散热鳍片表面做了黑色阳极氧化处理，除了提升辐射散热效率，也能避免长期使用表面积灰氧化降低散热能力。实际装配测试时，热床持续110度加热2小时，鳍片最高温度稳定在52度，比常规板载MOS的工作温度低近30度，接线端子处的温升不超过25度，完全满足长时间连续打印的工况需求，结构上没有冗余设计，每个细节都是针对桌面3D打印机改装场景的实际痛点做的适配调整。
