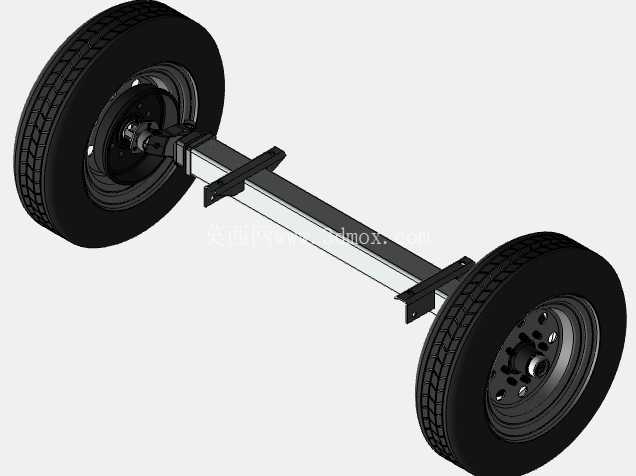

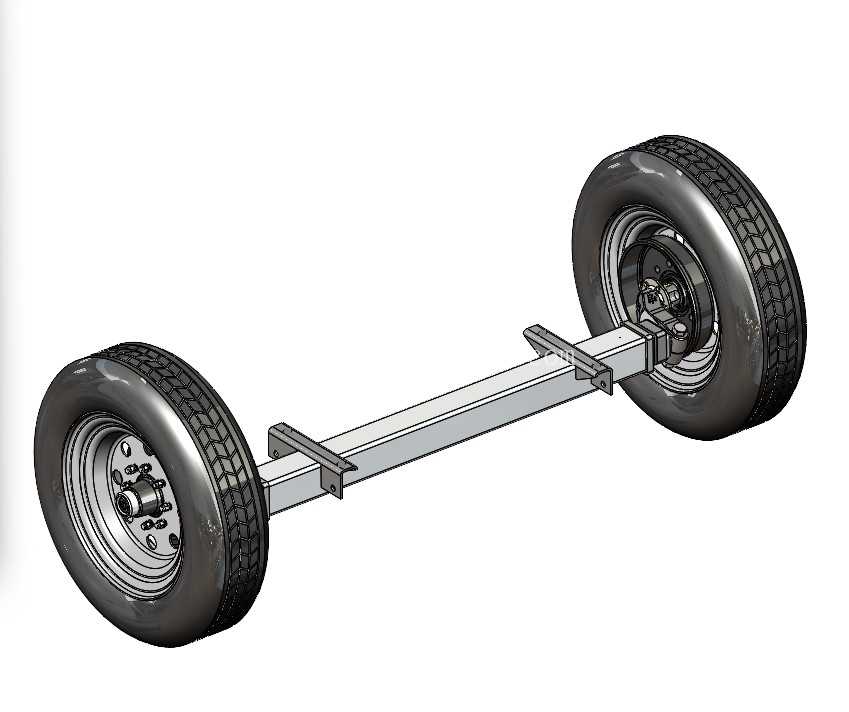

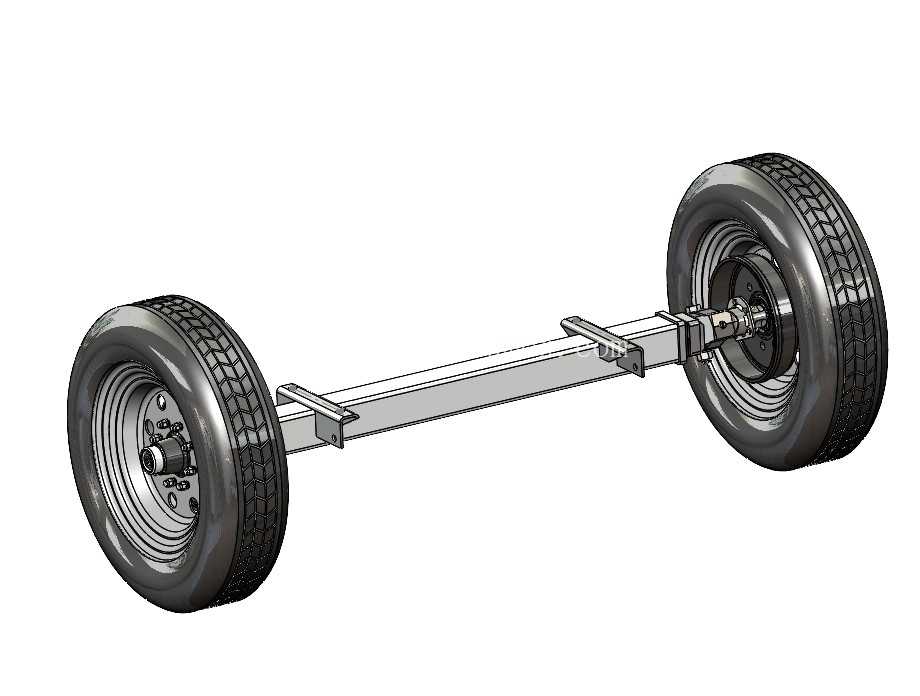

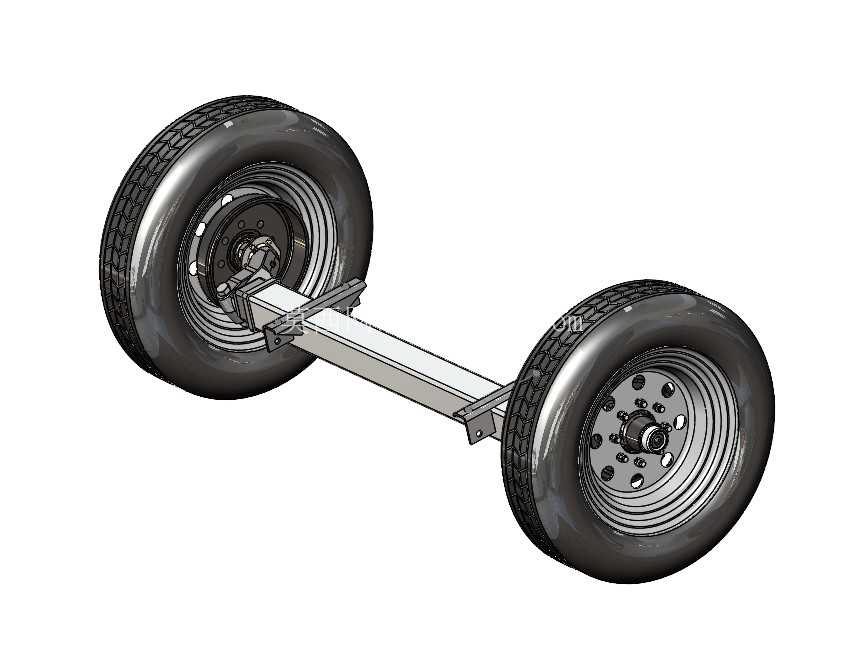

带充气轮胎的直梁式拖车车轴总成结构

这套车轴结构主要面向非道路短途转运场景配套，常见于厂区物料周转拖车、农用物资转运挂车、小型货运拖斗的行走系统核心承载部件，也可适配多用途 utility 车辆的后轴承载需求，区别于公路行驶车辆的高速车轴，这类结构更侧重低速重载下的可靠性与维护便捷性，不需要复杂的差速与传动结构，核心作用是连接两侧车轮，承担车架传递的垂直载荷，同时传递行驶过程中的纵向牵引力与侧向附着力。

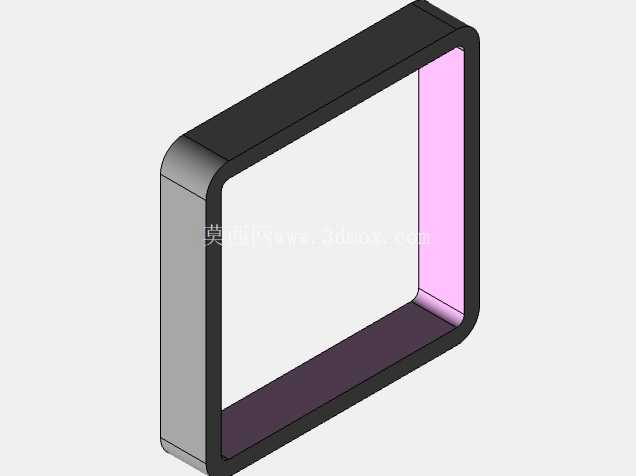

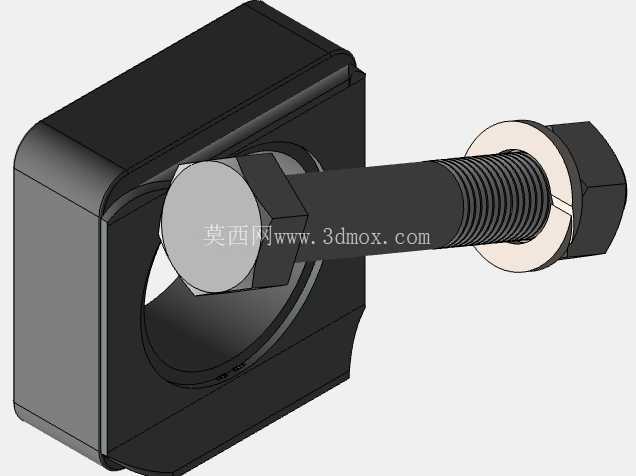

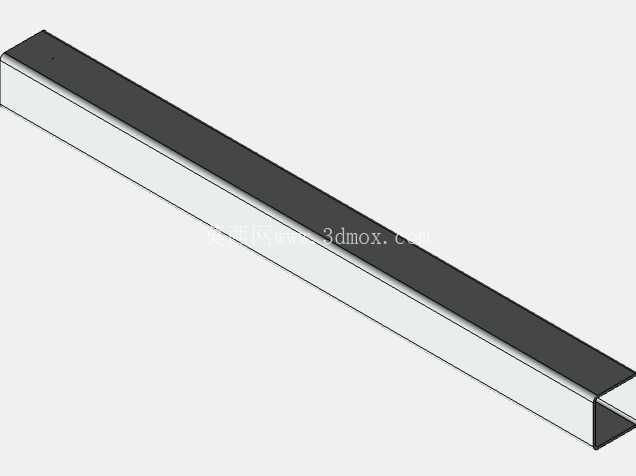

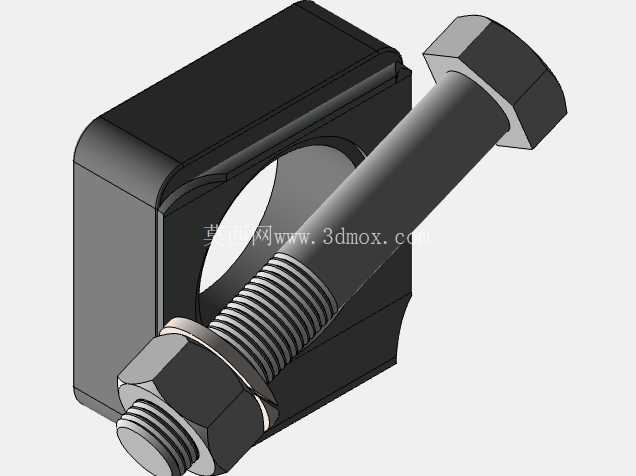

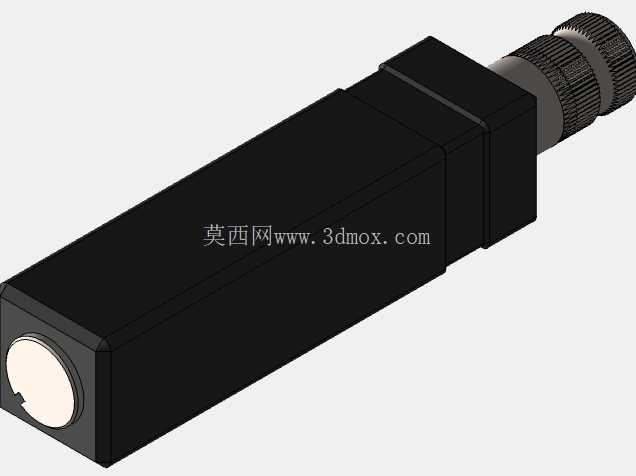

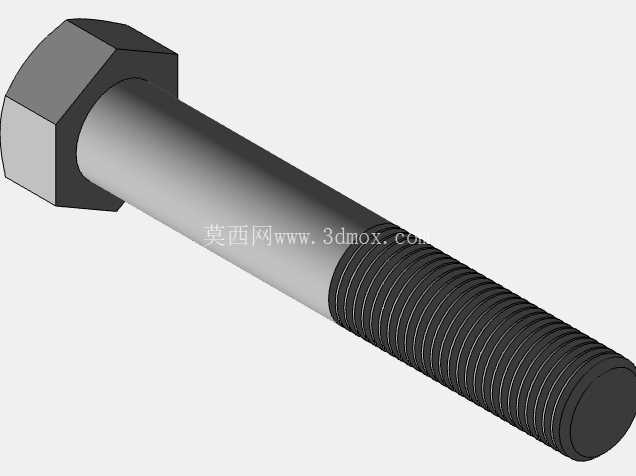

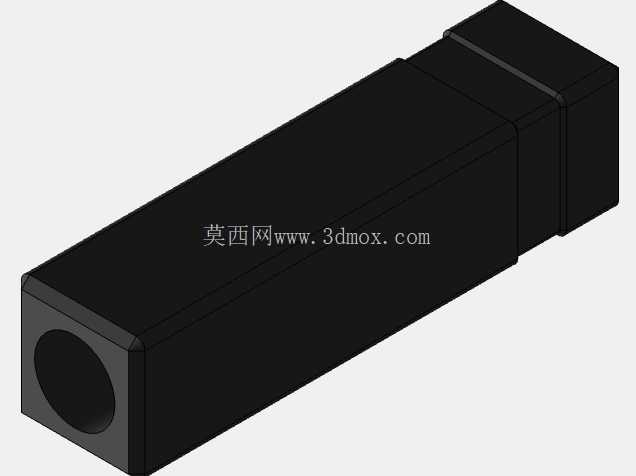

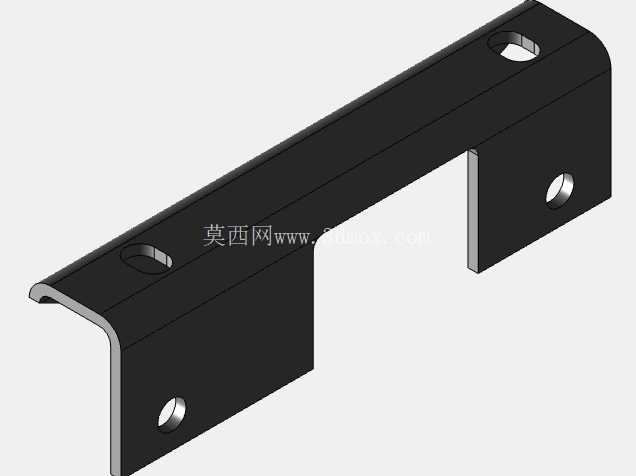

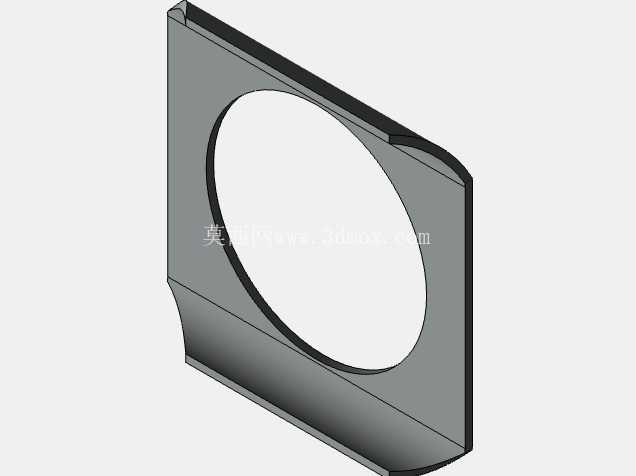

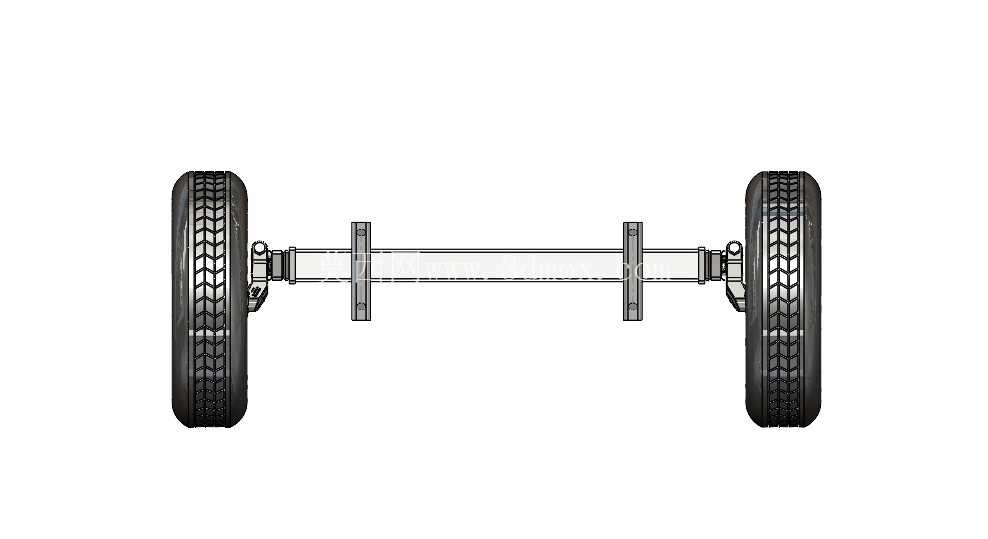

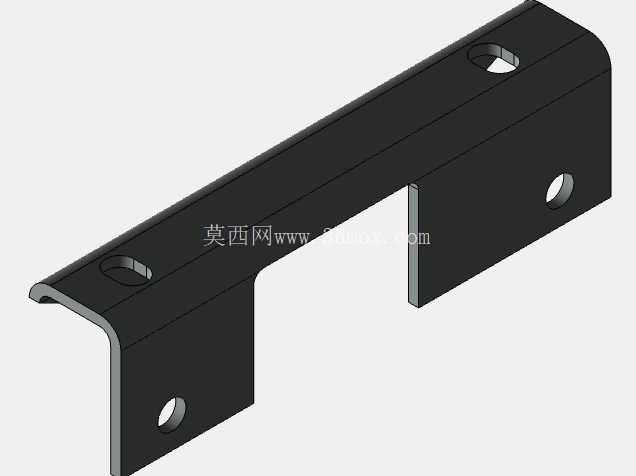

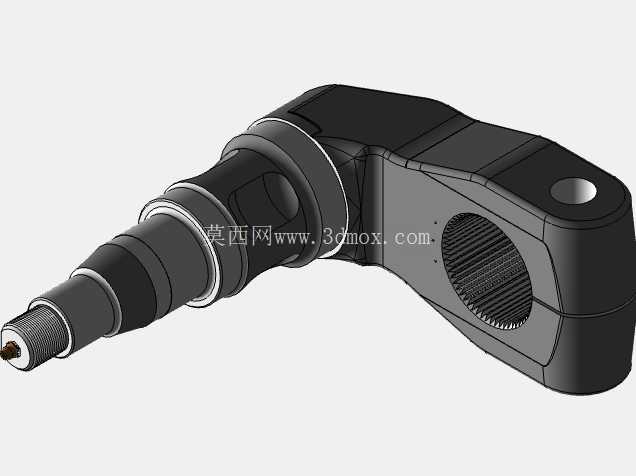

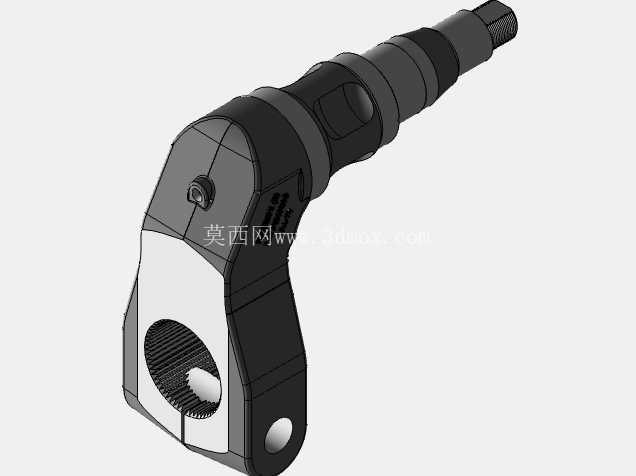

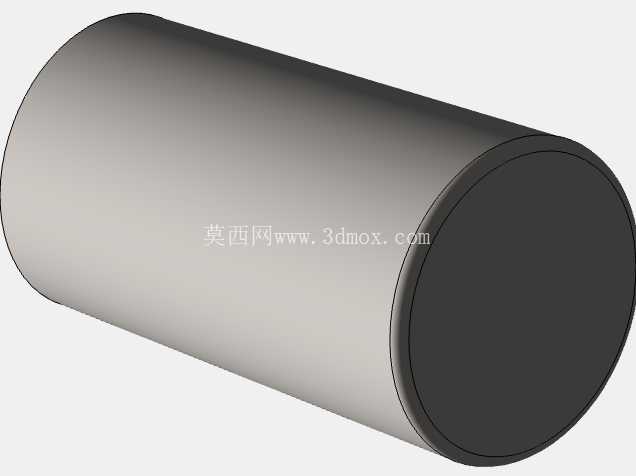

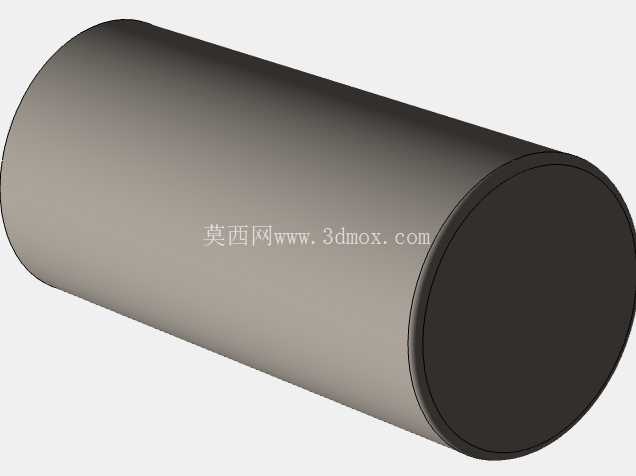

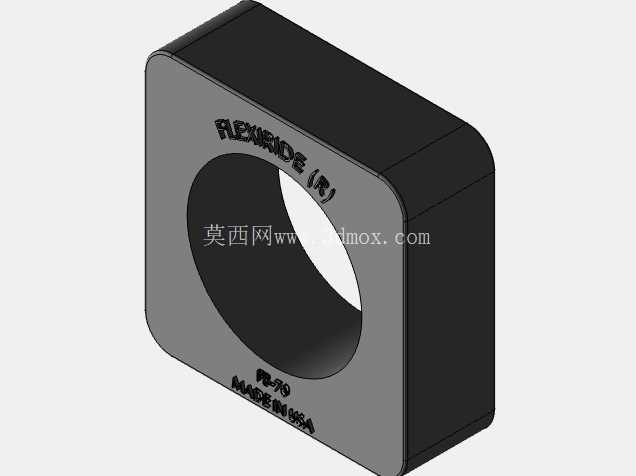

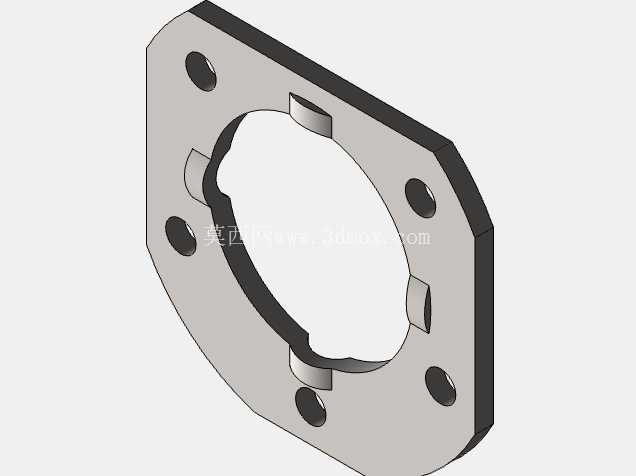

从结构设计逻辑来看，整体采用等截面直梁作为轴体主体，没有做变截面或者异型轴的复杂加工，一方面是降低生产环节的下料与焊接难度，直梁型材可以直接选用标准方管或者圆钢加工，不需要额外的锻压成型工序，适合小批量配套生产的场景；另一方面直梁的抗弯截面模量在垂直方向与侧向的承载一致性更好，应对非铺装路面的冲击载荷时，不会出现局部应力集中的薄弱点。轴体上预留的安装支架是直接焊接在梁体上平面，支架的孔位间距匹配常见的拖车板簧安装中心距，不需要额外做转接件，现场安装时可以直接将板簧骑马螺栓穿过支架孔位完成固定，安装边界上，轴体总长度需要匹配拖车的轮距要求，两侧轮毂装配完成后，轮胎外侧的总宽度不能超出拖车货箱的外廓尺寸，避免转弯时轮胎与货箱侧边发生剐蹭，同时轴体的安装面高度要匹配轮胎半径，保证货台高度处于合理的装卸作业区间，一般这类小型拖车的货台高度控制在700-900mm区间，适配人工装卸的作业高度需求。

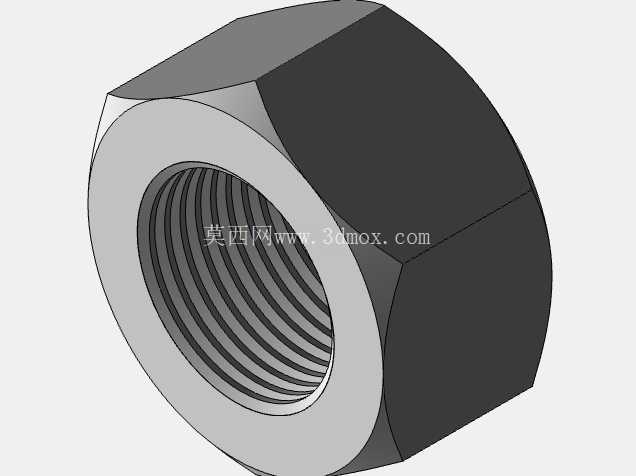

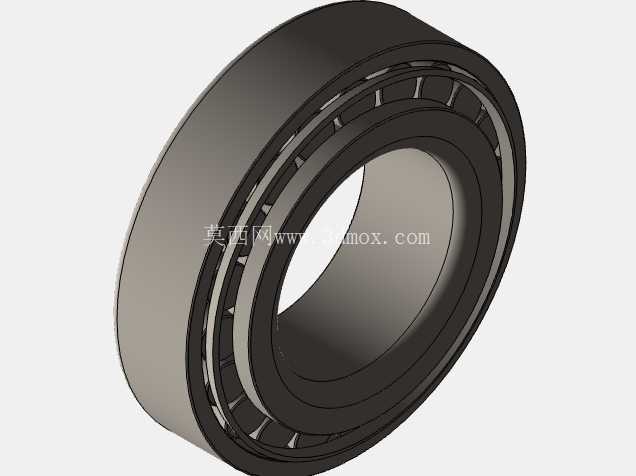

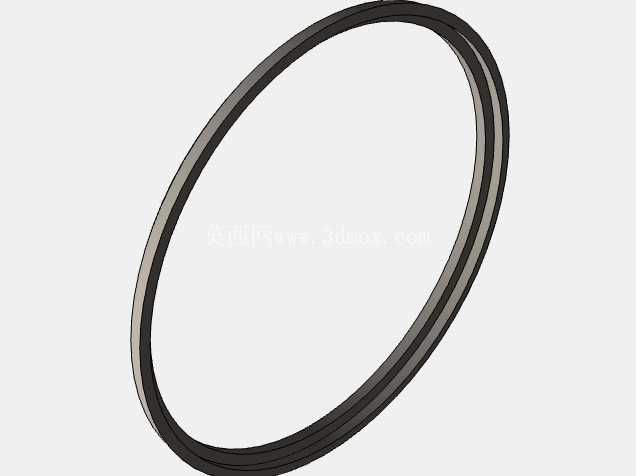

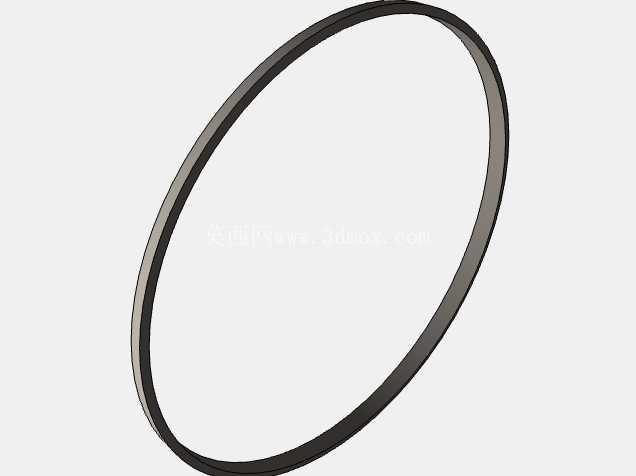

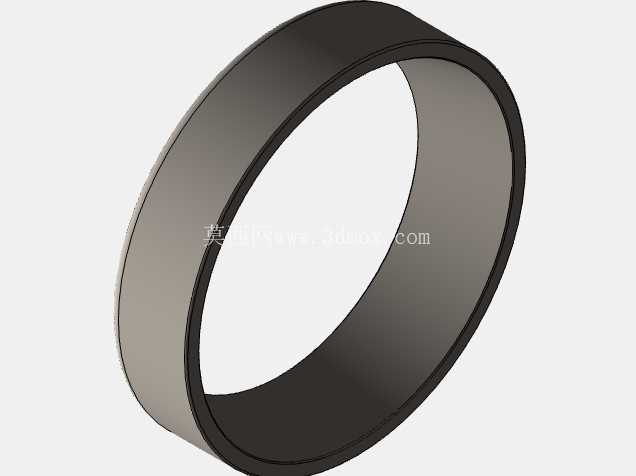

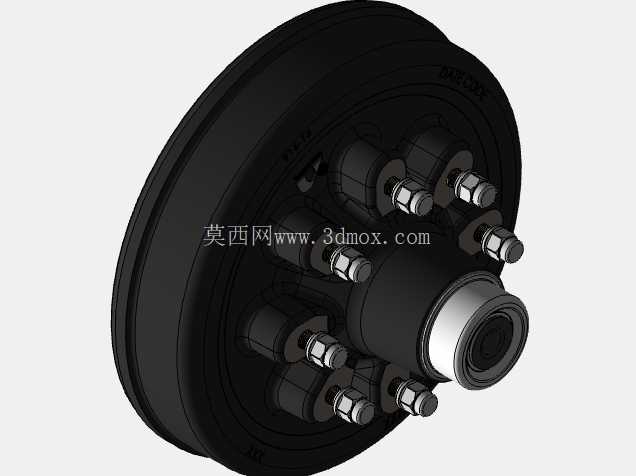

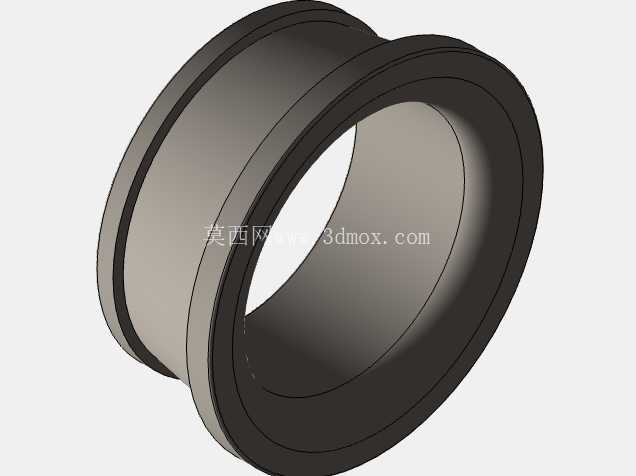

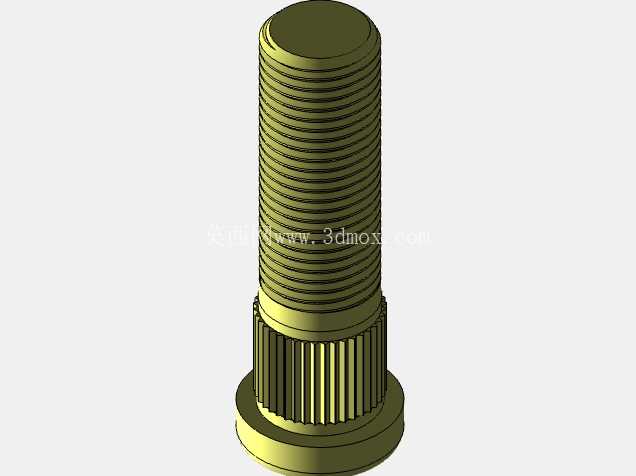

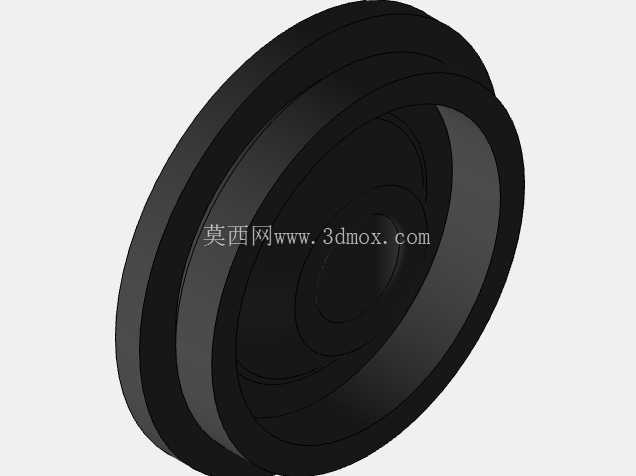

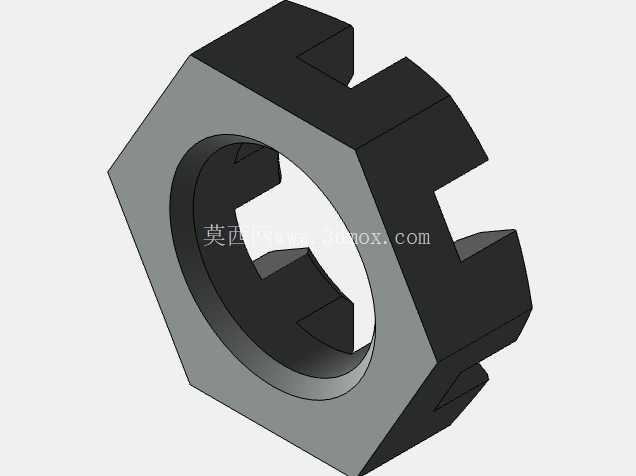

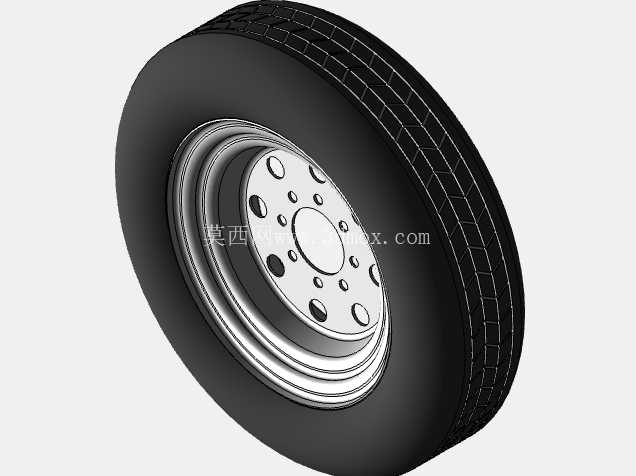

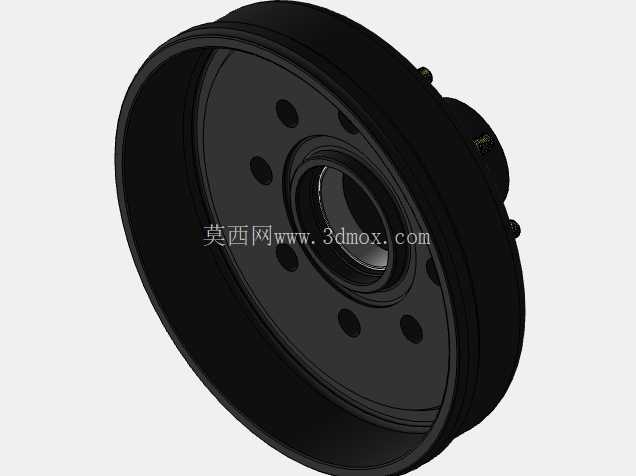

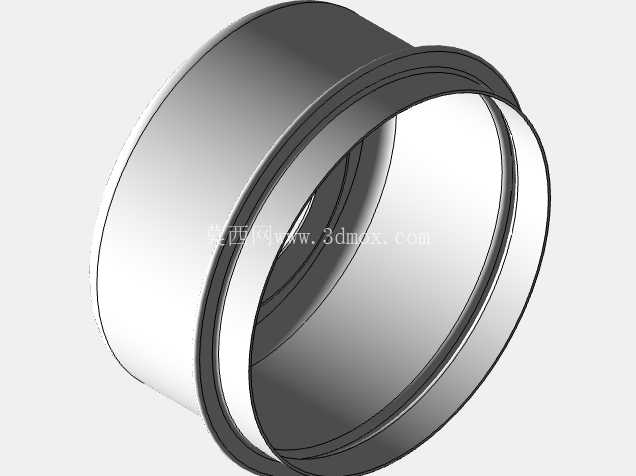

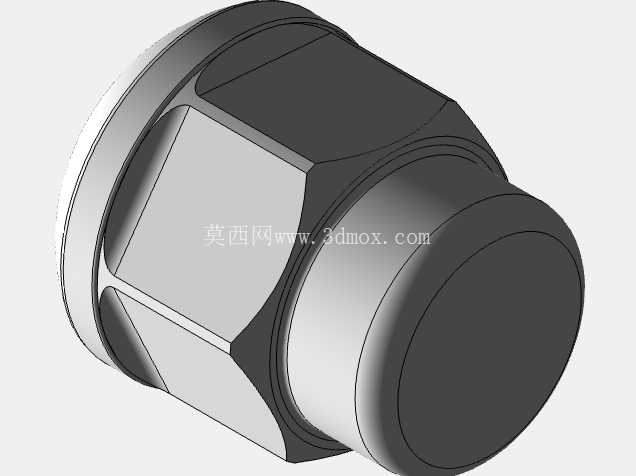

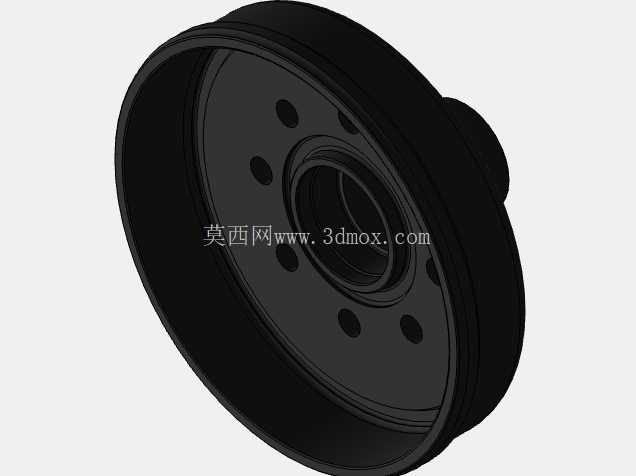

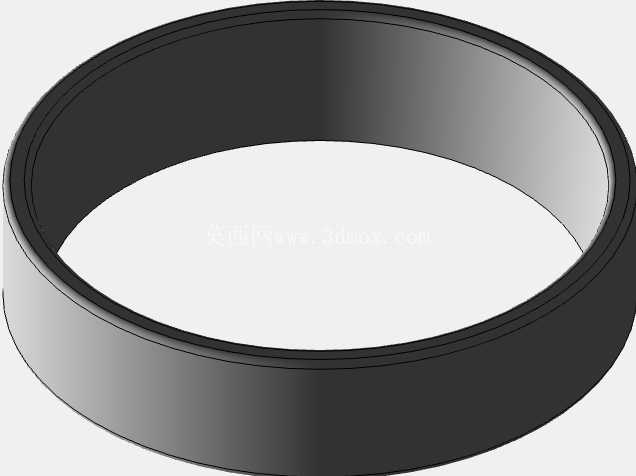

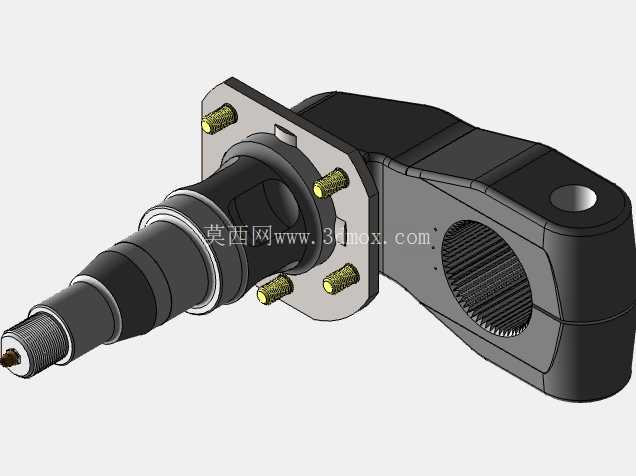

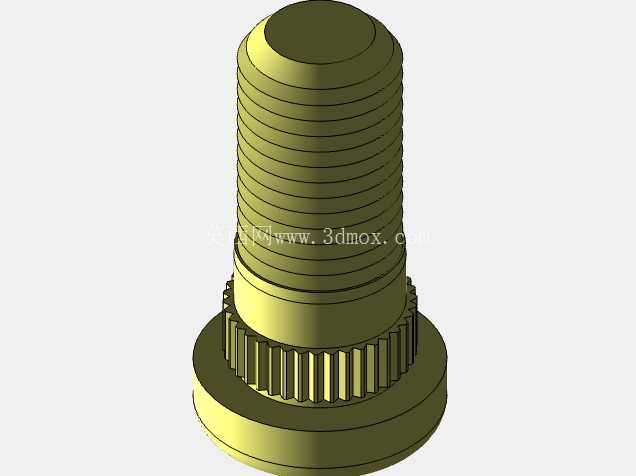

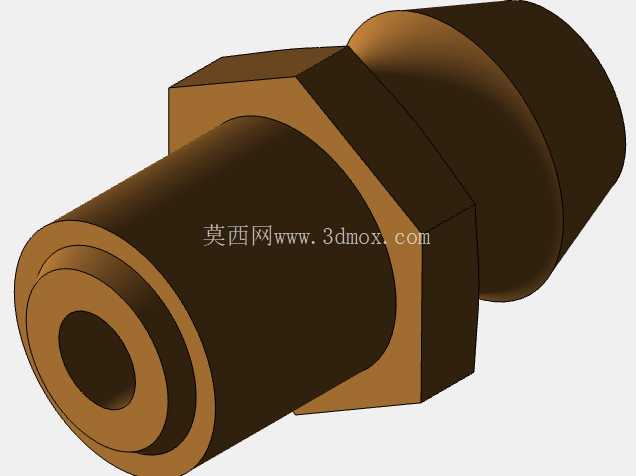

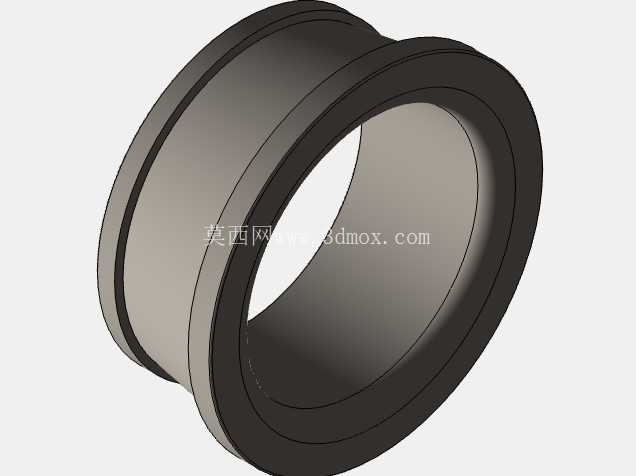

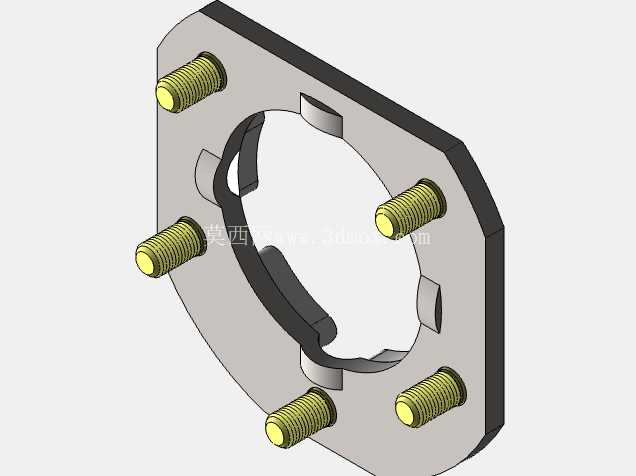

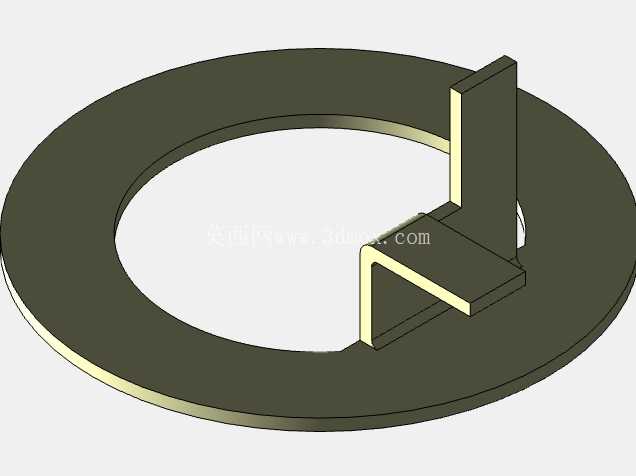

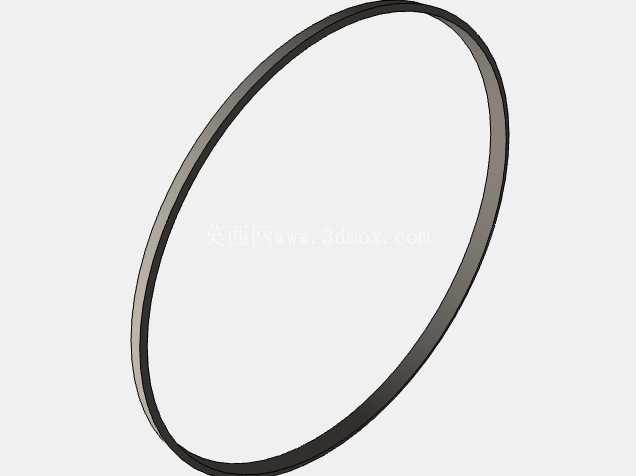

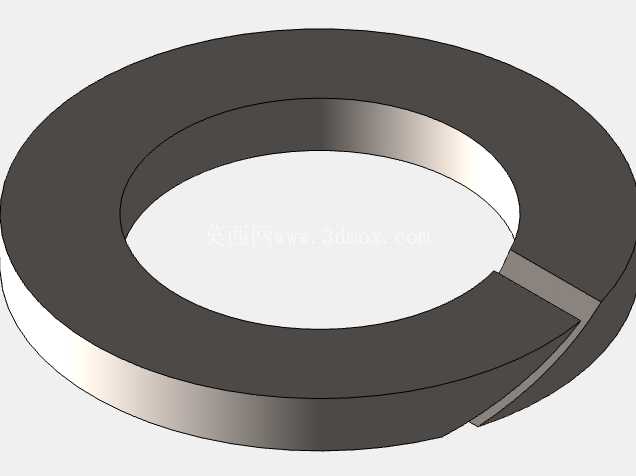

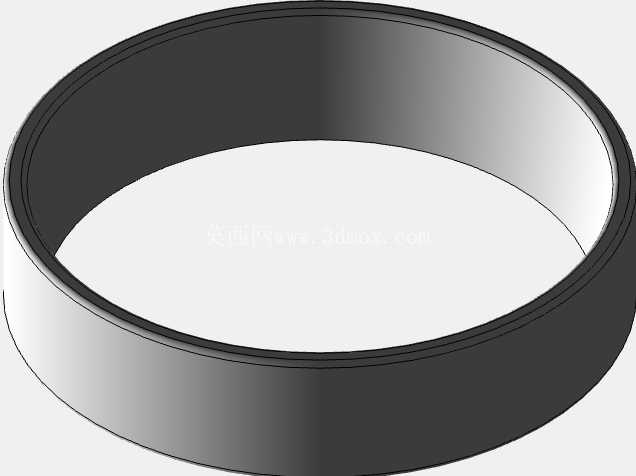

轮毂与轴承的布置采用常规的圆锥滚子轴承配对结构，内侧轴承承受径向载荷为主，外侧轴承兼顾径向与轴向的侧向力，这种布置方式在低速重载场景下的承载冗余量更大，而且维护时只需要拆下轴端的锁紧螺母就可以抽出轮毂做轴承润滑或者更换，不需要拆解整个轴体结构。钢圈采用常见的多螺栓孔固定结构，孔位分布圆直径匹配小吨位拖车的通用规格，轮胎选用充气式橡胶轮胎，相比实心轮胎，充气轮胎的缓冲性能更好，在厂区碎石路面、田间土路行驶时，可以过滤大部分路面颠簸，减少对轴体与车架的冲击载荷，同时充气轮胎的滚动阻力更小，人力拖动或者小型动力头牵引时更省力。

设计过程中需要重点校核几个关键边界：首先是轴体的静载挠度，当满载载荷作用在轴体中间安装位置时，轴体的最大变形量不能超过轴长的千分之五，避免长期满载出现永久弯曲变形；其次是轮毂轴承的配合公差，轴头与轴承内圈的配合选用过渡配合，既保证轴承内圈不会跟转出现轴头磨损，也方便后期拆卸维护；另外安装支架的焊接位置要保证两侧轮距的对称度，对称度误差控制在2mm以内，避免行驶过程中出现轮胎偏磨、行驶跑偏的问题。

这类车轴组件的建模过程，需要先确定轴体的截面尺寸与总长度，再依次排布安装支架的位置，之后完成轮毂、钢圈、轮胎的子装配，最后将两侧车轮组件装配到轴头位置，装配过程中要注意轮胎的花纹方向，保证行驶时轮胎的排水与抓地性能符合设计要求，同时要预留出轮胎跳动的空间，当板簧被压缩到极限行程时，轮胎上沿不能与车架底部发生运动干涉。对于三维建模学习者来说，这套结构可以用来练习焊接件的建模方法、标准件的装配约束、以及简单的承载校核思路，所有结构都是实际生产中常用的成熟结构，没有特殊的异型零件，建模过程中可以熟悉机械加工件的公差标注思路、装配体的层级划分逻辑，也可以作为拖车类产品设计时的选型参考，根据实际需要的承载吨位调整轴体的截面尺寸、轮胎的规格参数，快速衍生出不同承载等级的车轴方案。
