哈雷戴维森Sportster离合器端盖结构

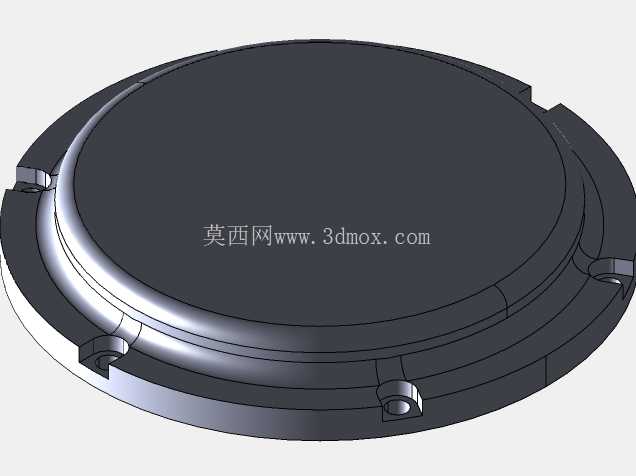

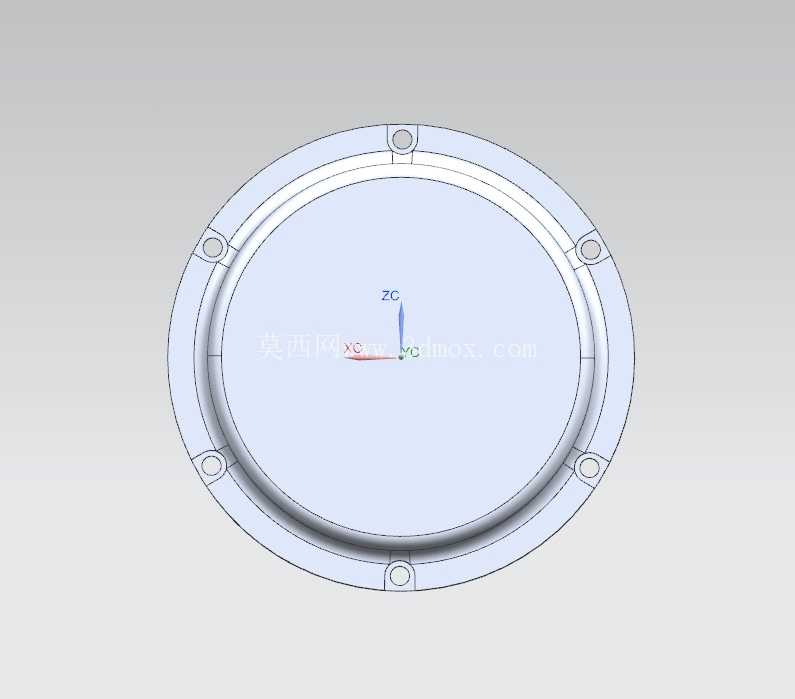

　　这款圆形端盖主要应用于大排量巡航摩托车的离合器腔体外侧，属于动力传动系统的外露防护部件，日常骑行中直接暴露在车身侧部区域，既要承担腔体密封、阻隔外界泥水灰尘侵入离合器摩擦片腔室的作用，也要兼顾外观装饰性，匹配整车复古金属的设计风格。从结构设计来看，端盖主体采用等厚圆形盘式结构，中心区域做了微凸的弧面过渡，避免平面结构在压铸成型时出现的收缩凹痕，同时提升整体结构刚性，减少发动机运转带来的共振异响。周圈均匀分布6个安装孔位，孔位处做了局部加厚的凸台设计，凸台高度略高于盖体基准面，安装时螺栓压紧力直接作用在凸台区域，不会让薄的盖体平面承受压紧应力，避免长期使用后出现盖体变形、密封面渗油的问题。

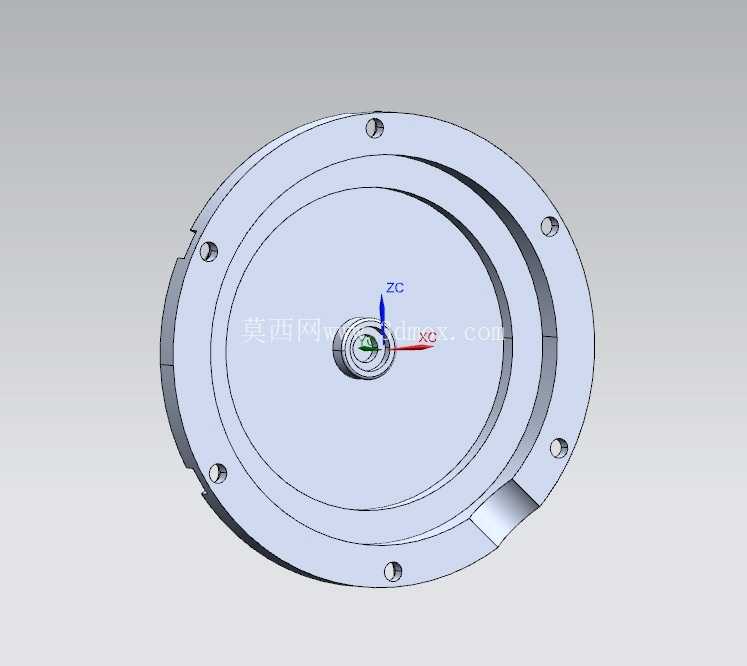

　　相邻安装孔之间的边缘做了小尺寸的缺口定位结构，安装时可以快速对准曲轴箱上的对应卡位，不用反复调整孔位对齐度，总装线上的装配效率能提升不少，也能避免装反后出现的密封错位问题。设计阶段首先要匹配离合器腔体的外部轮廓边界，盖体内侧的凹陷深度要刚好避让离合器总成的最外端旋转轨迹，预留0.8-1.2mm的安全间隙，既不会因为间隙过大导致盖体突出车身太多影响通过性，也不会因为间隙过小出现运转时摩擦片剐蹭端盖内侧的故障。密封面的平面度公差控制在0.1mm以内，配合纸质密封垫就能实现可靠的静密封，不需要额外打密封胶，后期维修拆解也更方便。

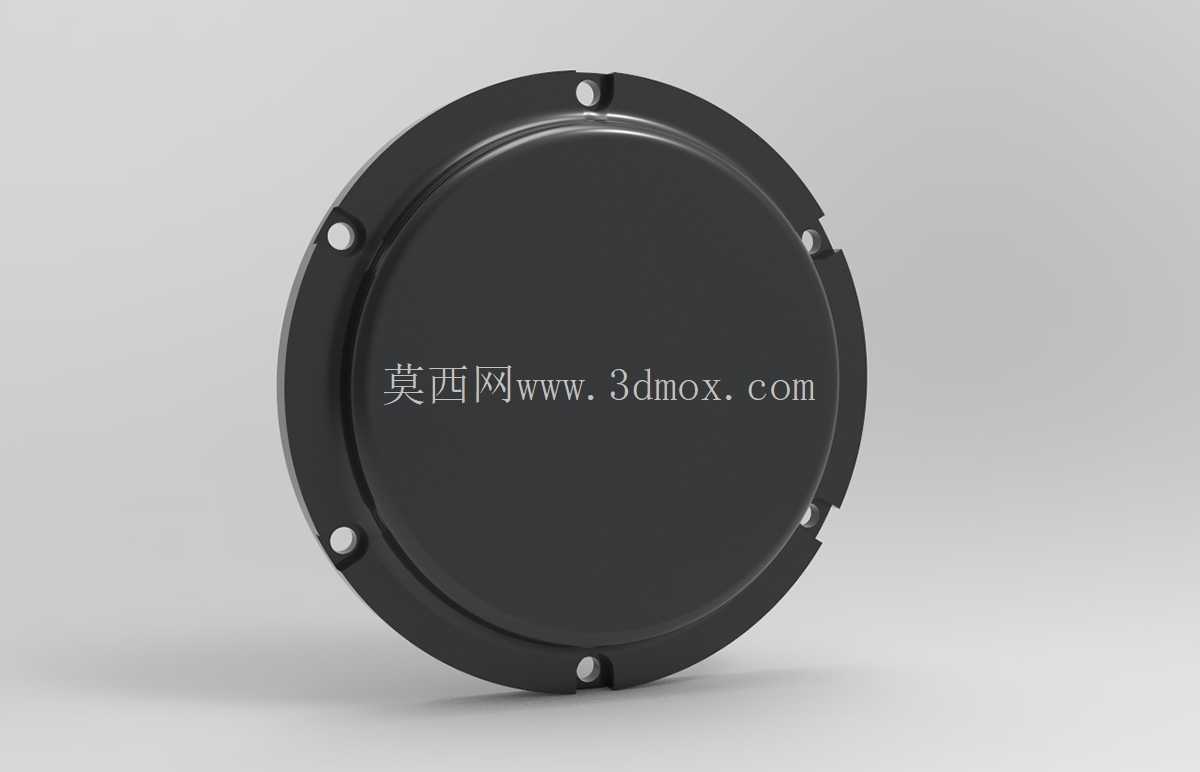

　　材质选用压铸铝合金，兼顾轻量化和结构强度，整体重量控制在合理区间，不会给车身增加多余的簧下质量，表面做黑色喷塑处理，耐候性更强，长期暴露在户外日晒雨淋也不容易出现锈蚀、掉漆的问题。从安装边界来看，端盖的最大外圆直径要和曲轴箱侧盖的安装止口完全匹配，周圈的安装孔中心圆直径和箱体上的螺纹孔位置度公差控制在0.2mm以内，保证螺栓可以顺畅穿入，不会出现别劲的问题。端盖外侧的平面没有多余的凸起结构，既可以保留后期用户自定义雕刻、涂装的空间，也能在车辆发生倾倒时最先接触地面，通过自身的磨损缓冲冲击力，保护内部的离合器壳体和曲轴箱结构不会直接受损，相当于一个外置的防护缓冲件。

　　在压铸工艺性上，所有的转角位置都做了R2以上的圆角过渡，避免压铸时出现应力集中导致的开裂问题，也能让金属液在模腔里流动更顺畅，减少冷隔、气孔等压铸缺陷，成型后的成品率更高。内侧的加强筋沿着安装凸台的方向径向分布，不需要额外增加太多壁厚就能提升整体的抗冲击性能，即使受到侧向的撞击也不容易出现碎裂的情况。实际使用中，这个端盖除了基础的防护密封作用，也是摩托车外观改装的常用部件，很多用户会更换不同配色、不同雕刻图案的同尺寸端盖来个性化自己的车辆，所以这个结构的安装尺寸完全遵循原厂的互换标准，可以直接替换原厂件，不需要做任何额外的改装加工。
