奖杯卡车底盘前舱壁悬架结构设计

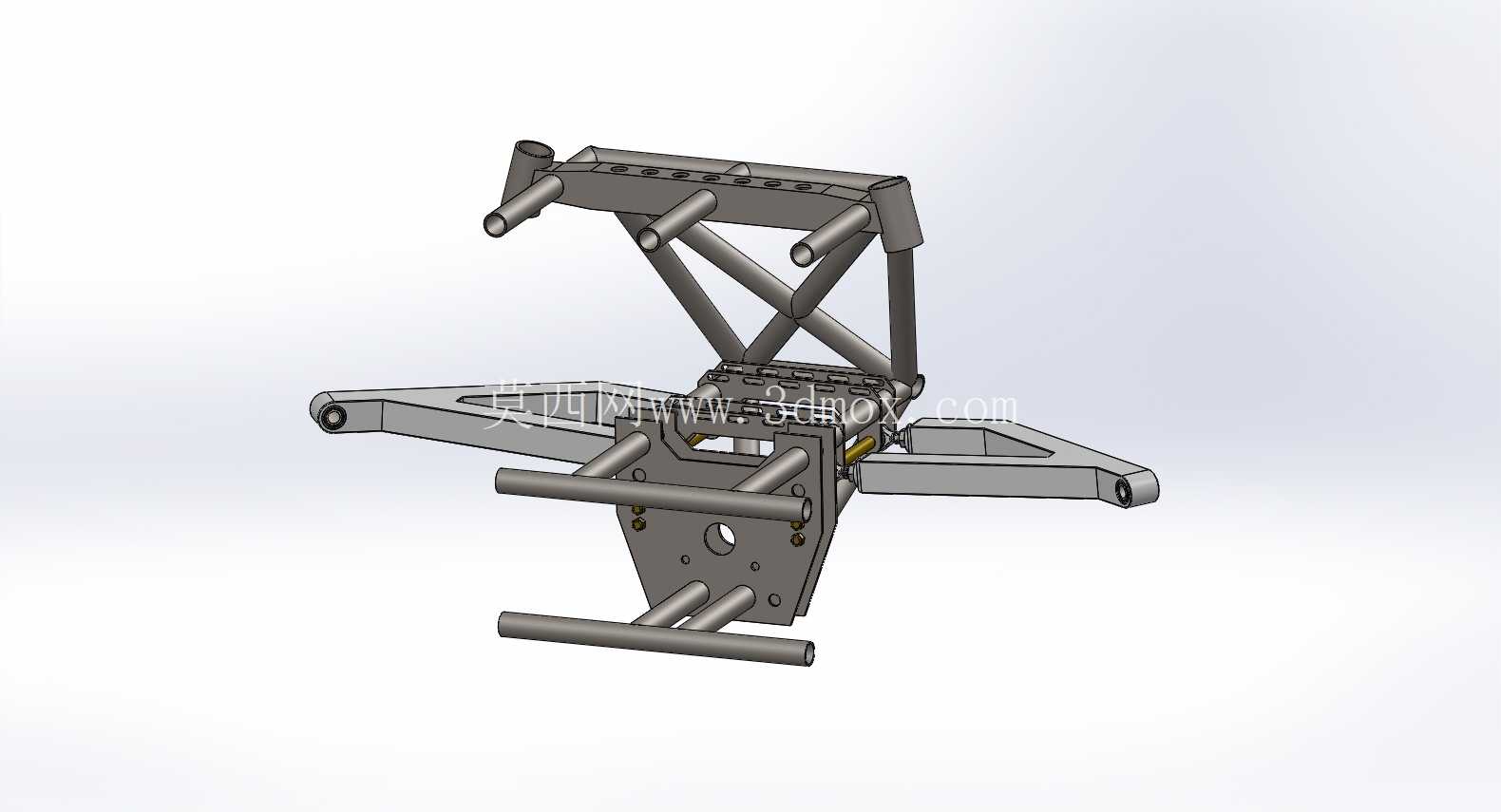

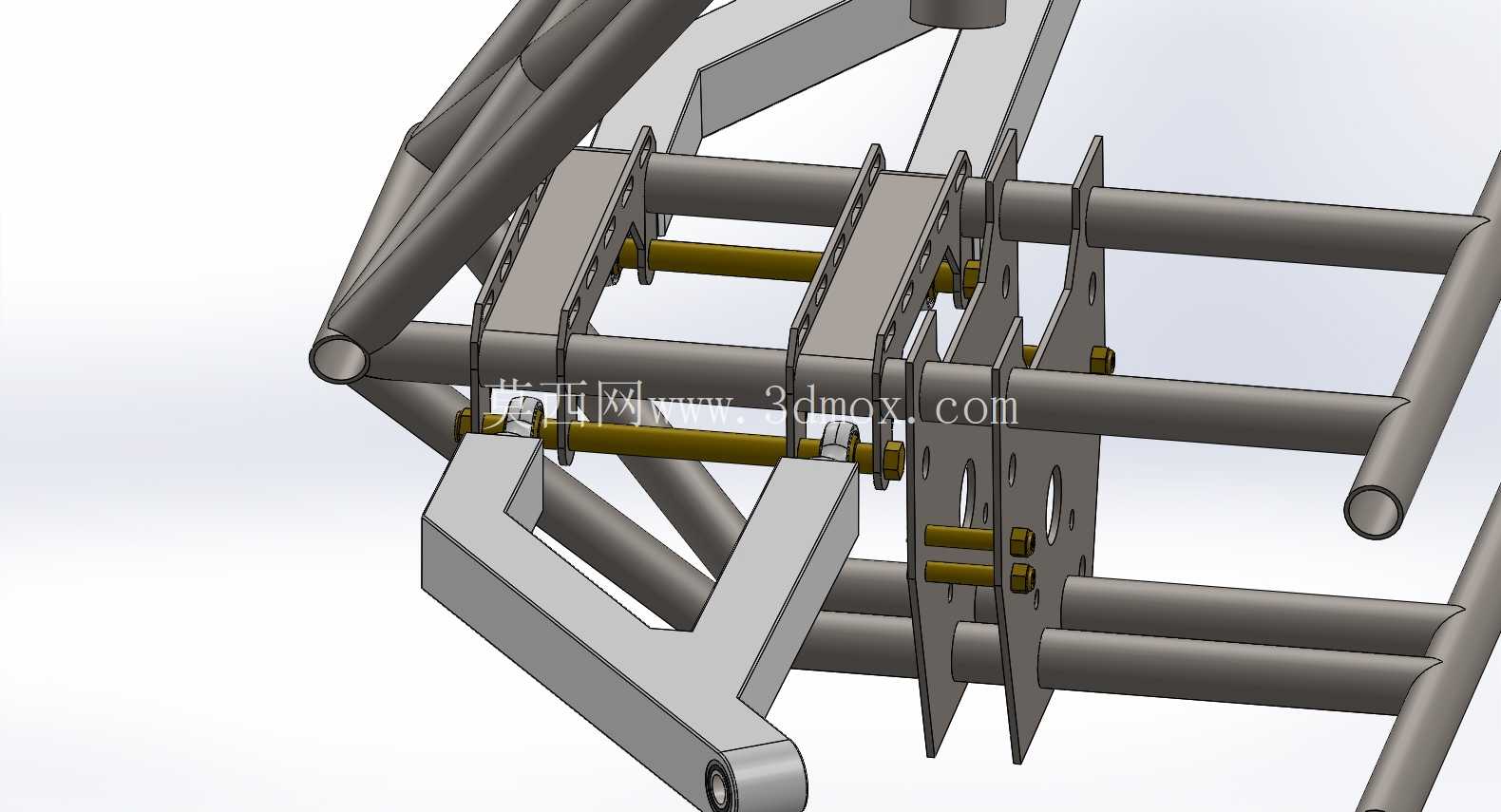

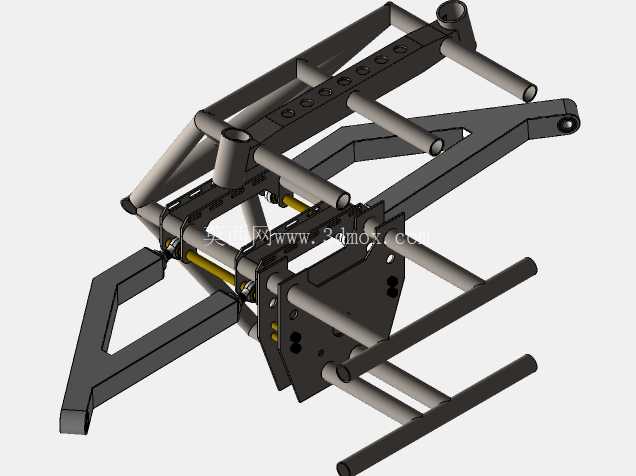

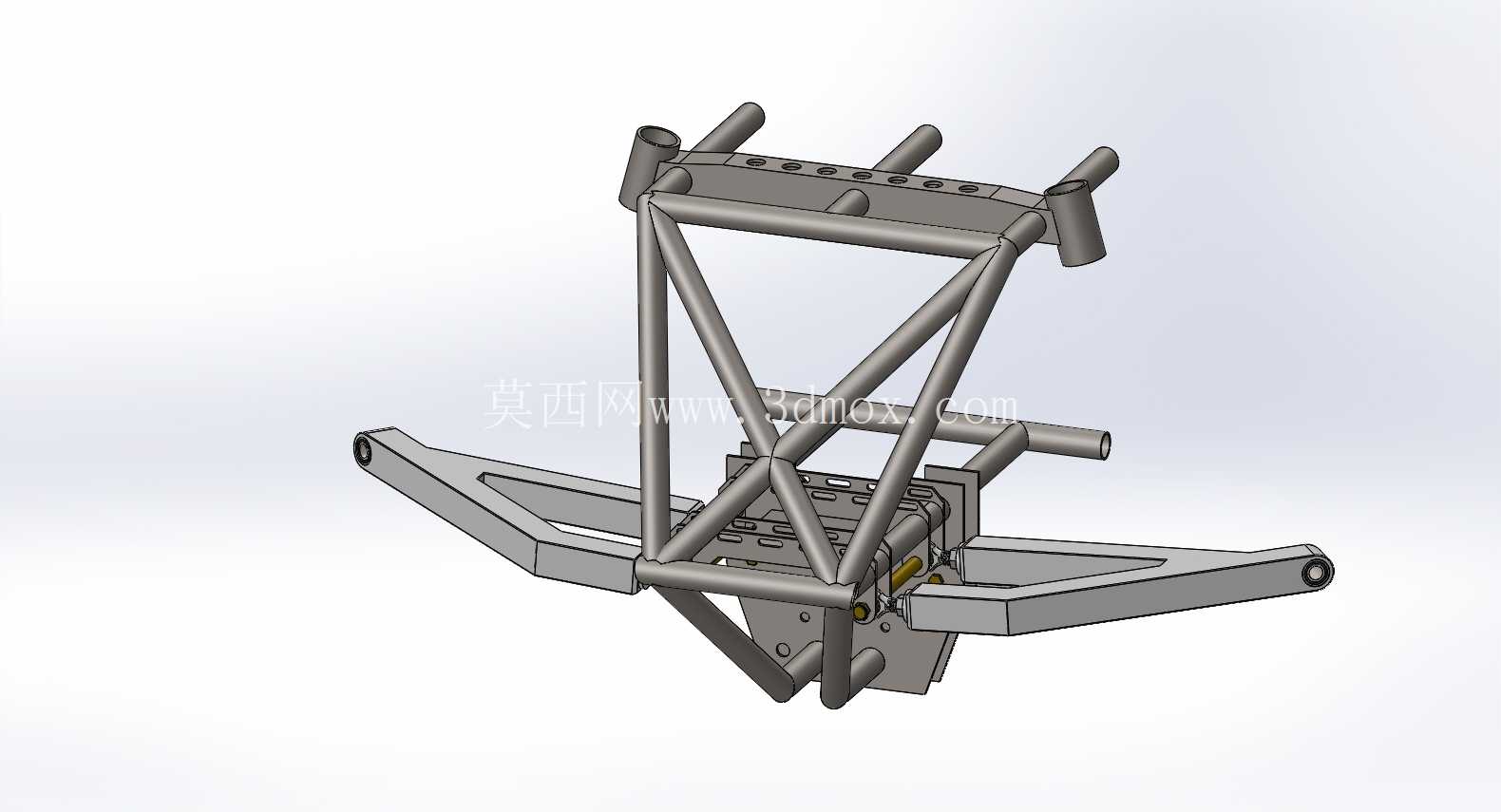

　　这套结构针对沙漠竞速类奖杯卡车的前舱承载需求开发，核心作用是为前悬系统、前部动力附件、舱体覆盖件提供统一的安装基准，同时承担越野工况下的多向冲击载荷传递。从结构布局来看，整体采用空间管架拼接形式，主承力管选用大直径薄壁管材，沿纵向冲击传递路径排布，横向连接管则形成多组三角稳定结构，避免极限飞跳落地时出现框架扭转变形。前舱壁的安装边界完全适配奖杯卡车的前部车架宽度，两侧预留的控制臂铰接点位置，是结合长行程悬架的跳动行程范围做的初步排布，上控制臂的安装座预留了多组孔位，方便后续调试阶段调整主销倾角、轮距参数，适配不同赛道的抓地力需求。

　　不同于量产乘用车辆的冲压焊接舱壁，这套管架式舱壁没有采用整块钣金封闭的形式，而是通过管材的空间交错形成承载框架，一方面能大幅降低前部非簧载关联质量，提升悬架响应速度，另一方面也能给转向拉杆、减震器管路、制动管线留出充足的布置空间，避免长行程压缩过程中出现管线干涉磨损的问题。在实际赛事应用场景中，奖杯卡车需要持续面对戈壁、沙梁、起伏搓板路的高强度冲击，前舱壁作为前部载荷的核心汇集节点，不仅要承接车轮通过悬架传递来的纵向、垂向冲击力，还要为前部散热模块、防撞结构提供安装支撑，因此在设计时特意在主承力节点位置做了加厚衬套预埋，铰接位置的同轴度公差控制在0.1mm以内，避免反复冲击下出现连接松旷。

　　当前的结构属于方案阶段的粗略设计，上控制臂的安装位置仅作为布局参考，后续优化时还需要结合转向阿克曼角、减震器阻尼匹配、车轮跳动时的外倾角变化曲线做进一步调整，尤其是UCA（上控制臂）的铰接点位置，需要结合下摆臂的长度比例重新核算，避免悬架压缩过程中出现轮胎与舱架剐蹭的问题。结构的横向安装尺寸适配常规奖杯卡车的前轮轮距范围，纵向长度从减震器上安装点向前延伸至前防撞梁连接位，预留出了足够的减震器安装行程空间，下部的延伸支架则用于固定转向机总成与前部稳定杆，所有管材的连接节点都采用相贯线切割拼接，保证焊缝长度足够的同时减少应力集中点。

　　在功能特性上，这套舱壁结构完全服务于越野竞速的轻量化与高强度需求，没有多余的冗余结构，每一段管材都对应明确的载荷传递路径，横向加强管的排布位置特意避开了减震器的跳动轨迹，同时在舱壁上部预留了传感器、线束的固定点位，方便后续赛事改装时加装各类监测设备。不同于普通越野车辆的底盘结构，奖杯卡车的前舱壁不需要考虑日常道路行驶的NVH性能，所有设计优先级都围绕强度、重量、维护便捷性展开，因此管架结构上的所有安装点都设计成可拆卸式连接，赛事过程中出现部件损坏时可以快速更换，不需要整体切割框架。在安装边界的校核上，当前结构已经预留了与主车架纵梁的连接法兰位置，法兰面的孔位按照标准赛事管架的连接间距设计，能够直接适配多数主流奖杯卡车的主车架尺寸，不需要对原有车架做大规模切割修改。需要注意的是，当前方案的悬架几何还未做最终锁定，后续需要结合多体动力学仿真结果，调整控制臂安装点的空间坐标，优化悬架的抗点头、抗侧倾特性，保证高速冲坡、飞跳落地时的车身姿态可控，同时避免制动过程中出现过度点头影响转向精准度。
