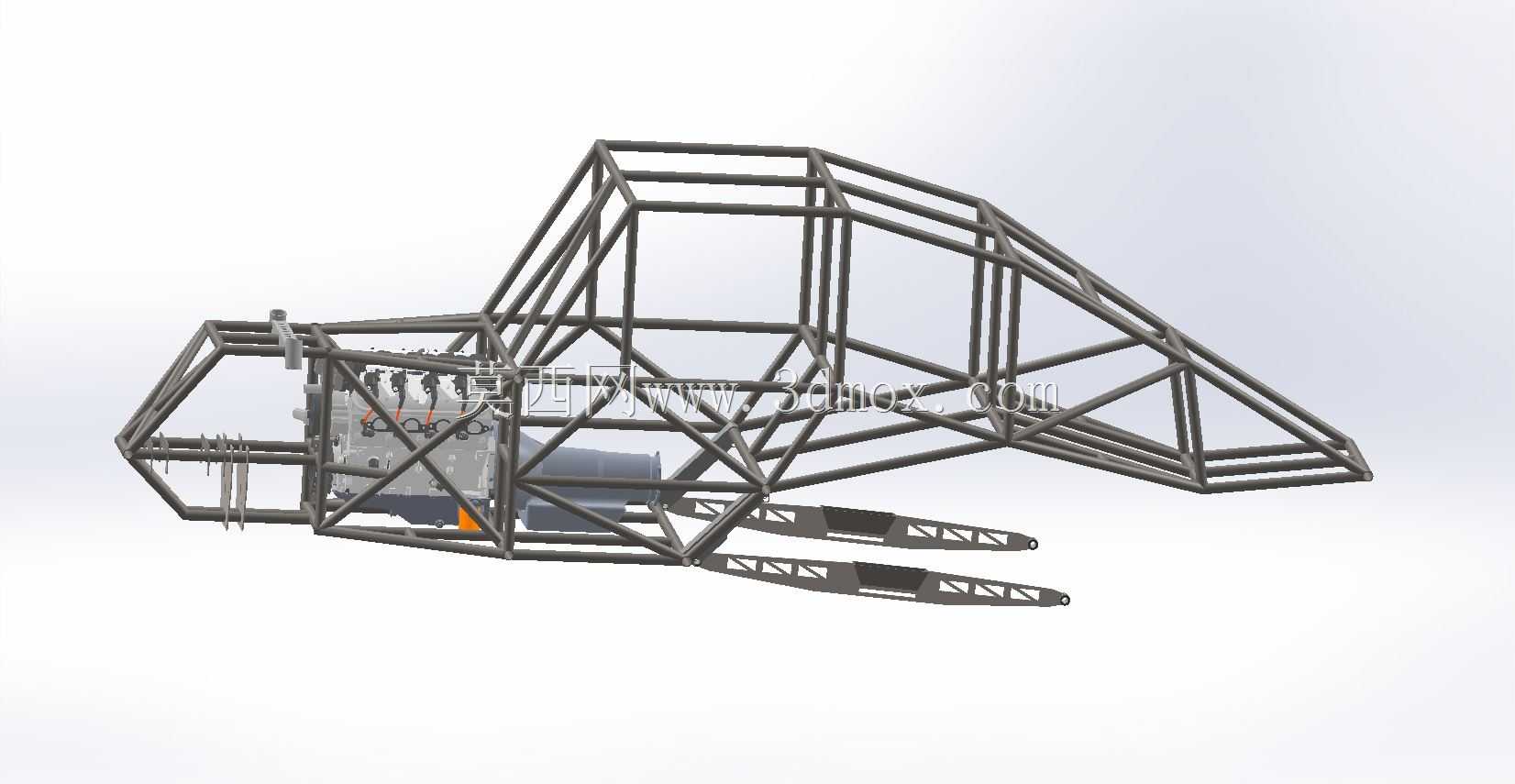

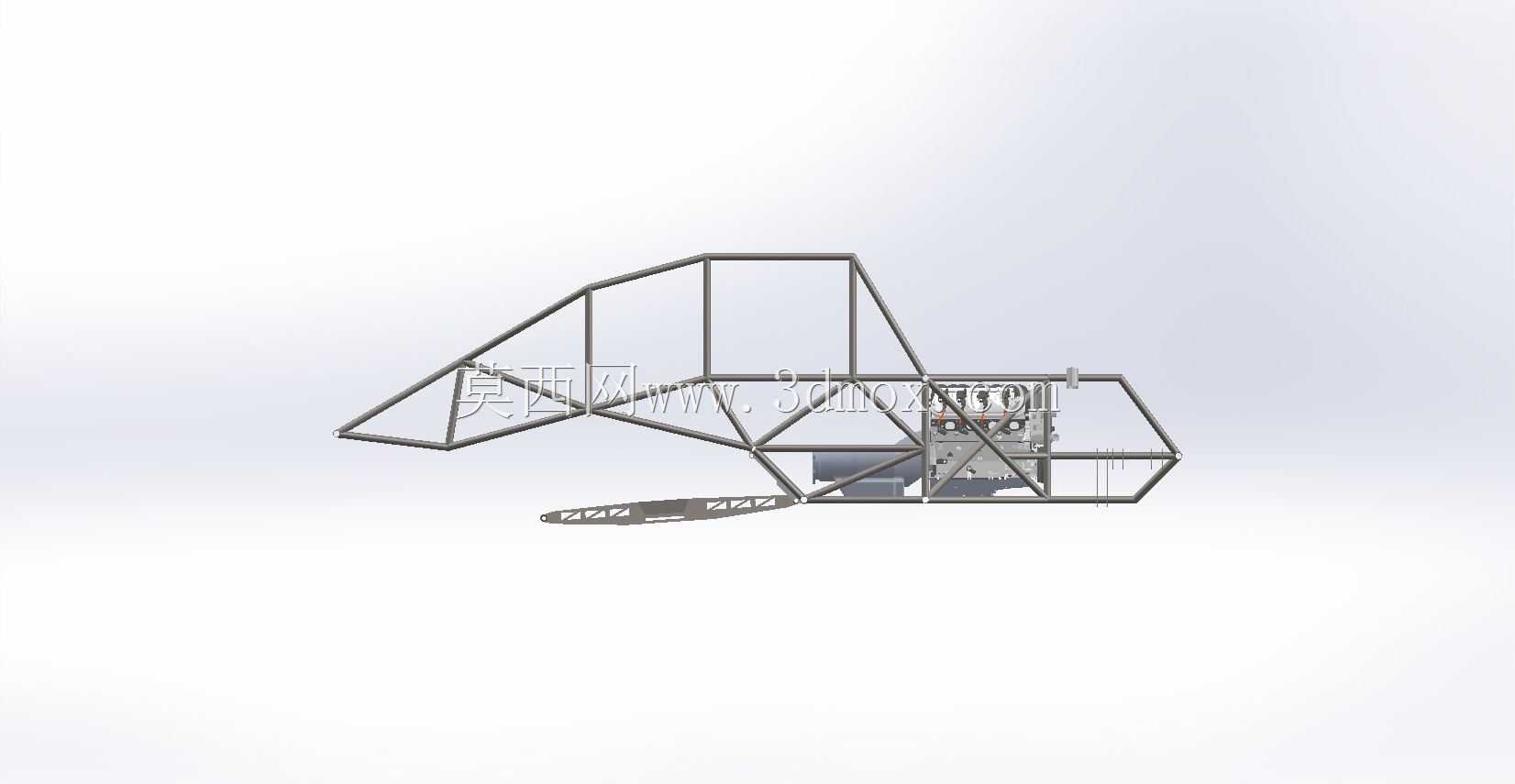

越野奖杯卡车钢管车架结构设计方案

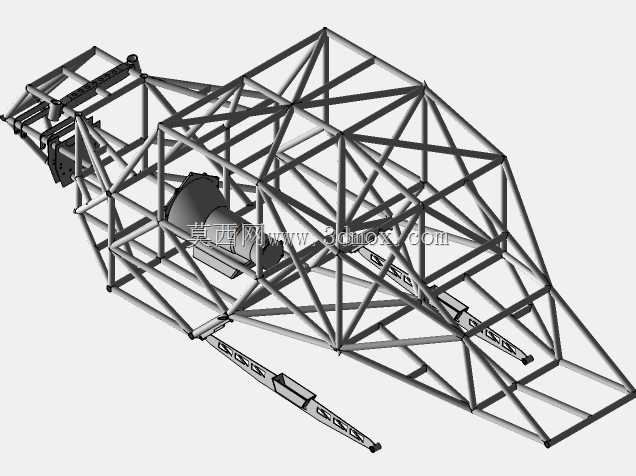

　　该管阵式车架主要面向长距离越野拉力赛事场景，作为奖杯卡车的核心承载基体，需要在飞跳落地、高速冲过颠簸路面、连续弯道侧倾等极端工况下，为动力总成、悬挂系统、驾驶室、燃油系统提供稳定的安装基准，同时承受来自路面的多维度冲击载荷，避免结构出现塑性变形或焊缝开裂。设计过程中优先采用空间桁架受力逻辑，所有管材的交汇节点均做了贴合焊接轮廓处理，避免出现应力集中的锐角衔接，每根杆件的走向都对应实际受力路径：纵向主纵梁采用大直径厚壁管材，承接前后桥传递的纵向冲击力与驱动力矩；横向连接梁根据所在位置的受力大小匹配不同管径，座舱区域的环向管架做了加强处理，形成封闭的笼式受力结构，在发生翻滚时能够为驾乘人员保留足够的生存空间，

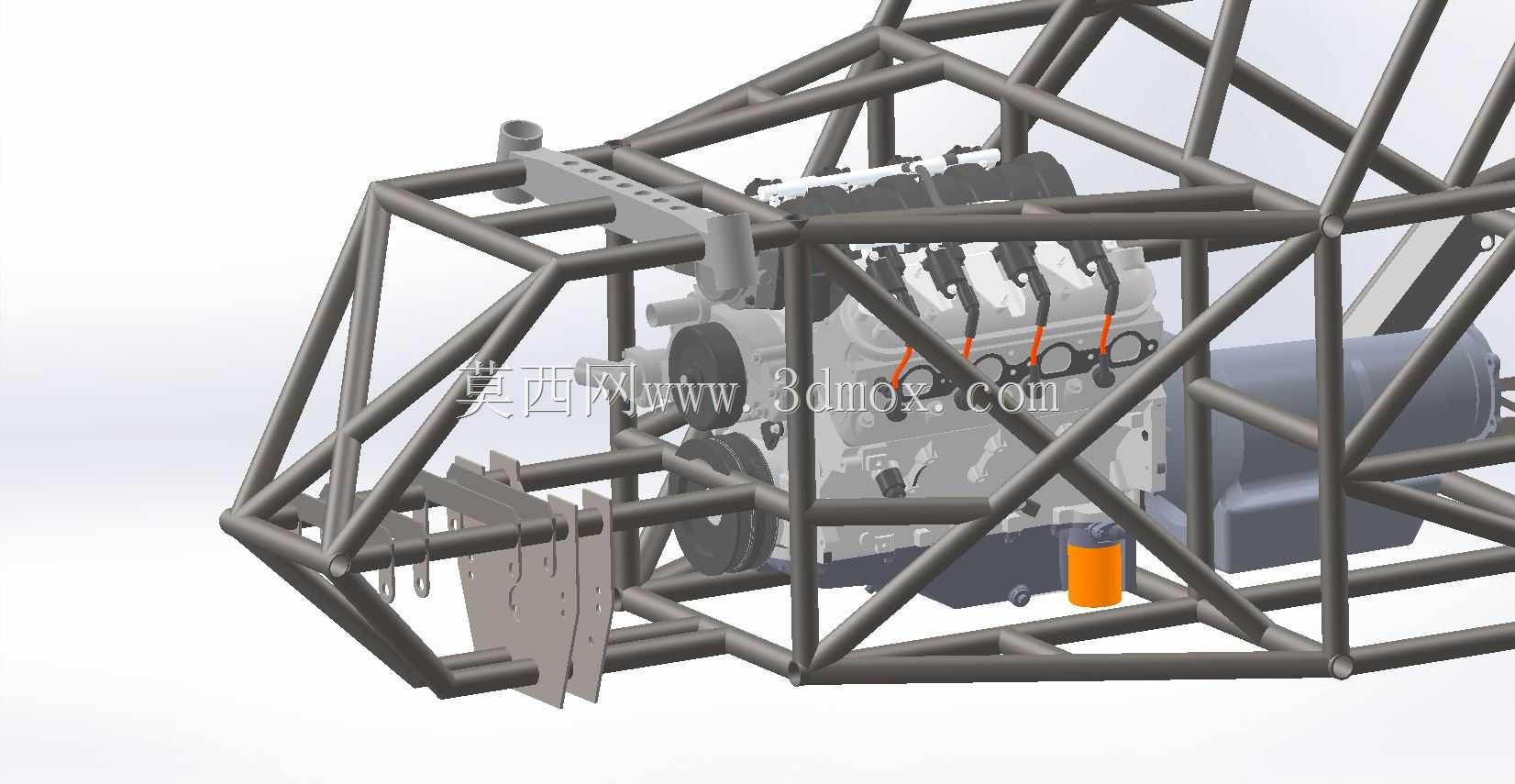

　　舱壁的整体刚性较常规方案提升明显，可抵御越野路段飞溅的碎石撞击与轻度侧碰载荷。车架前部预留了大排量V型8缸发动机的安装位，匹配TH400变速器的安装接口，安装边界完全适配动力总成的悬置点位，不需要额外做转接支架即可完成动力单元的固定；车架后部预留了福特9英寸后桥壳的安装空间，匹配多连杆悬挂的安装支座位置，上下摆臂的安装点坐标经过反复校核，保证悬挂运动过程中不会与车架杆件发生运动干涉。车架底部的安装滑轨做了下沉式设计，既可以降低整车重心，提升高速行驶的稳定性，也为油箱、冷却系统、排气系统预留了充足的布置空间，所有外接部件的安装孔位都在建模阶段做了同轴度校验，避免实际装配时出现孔位错位的问题。整个管架结构在保证刚性达标的前提下，

　　尽可能优化了管材排布，去掉了非受力区域的冗余杆件，控制整体自重，所有焊缝位置都预留了足够的焊接操作空间，方便实际生产过程中的工装定位与焊接作业，节点处的管材相贯线完全贴合，不需要额外打磨修整即可实现满焊连接，能够有效降低生产加工的工时成本。
