越野赛车LS3动力传动底盘系统结构

　　整套传动链的匹配逻辑从动力输出端开始梳理，LS3系列大排量V型发动机作为动力源，其输出端通过定制转接适配器与TH400系列自动变速箱刚性连接，适配器的止口定位公差控制在0.02mm以内，保证发动机曲轴与变速箱输入轴的同轴度要求，避免高转速工况下出现轴系偏磨、振动超标的问题。变速箱输出端直接对接Atlas 2系列分动箱，该分动箱具备高低速两档传动比切换能力，低速档可将输出扭矩放大2.7倍以上，满足攀岩场景下的大扭矩轮边输出需求，高速档传动比接近1:1，适配沙漠高速冲刺的动力传递效率要求，分动箱前后输出端的法兰盘位置预留了足够的传动轴安装空间，可根据不同轴距的赛车车架调整传动轴长度与万向节角度，万向节的工作夹角设计控制在8度以内，避免大角度传动带来的振动与寿命损耗。这套动力传动总成是为大排量越野赛车开发的底盘核心匹配方案，核心适配非铺装路面的极限越野、场地竞速赛事场景，整套系统围绕大扭矩输出、复杂工况可靠性、底盘轻量化三个核心目标做匹配设计，可直接用于钢管攀岩车、沙漠巴吉赛车这类定制化越野车型的底盘搭建，也能作为越野改装方案的动力匹配参考，帮助结构工程师快速完成动力舱布局校核、传动路径干涉检查、悬挂安装点位匹配的前期设计工作。

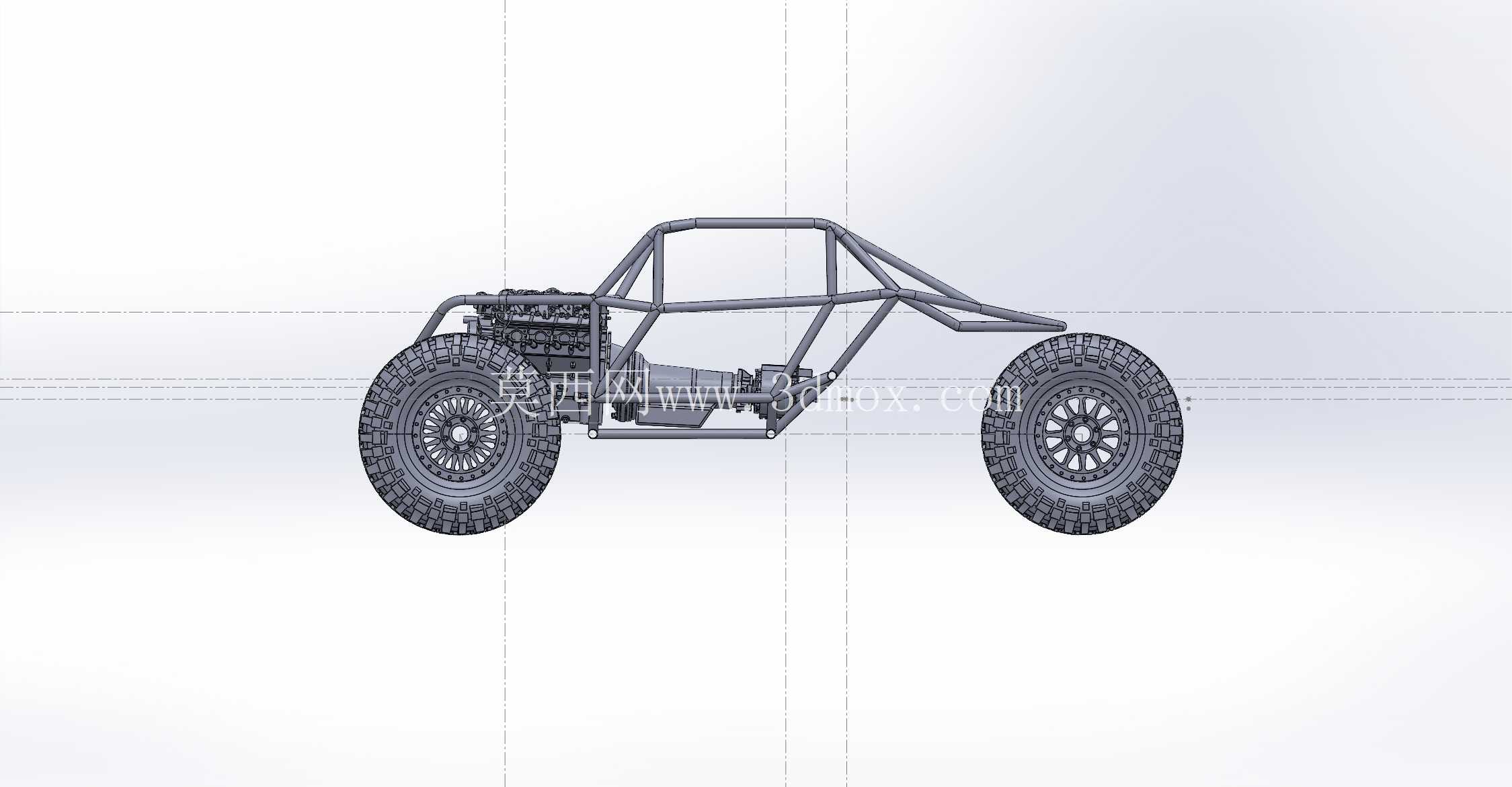

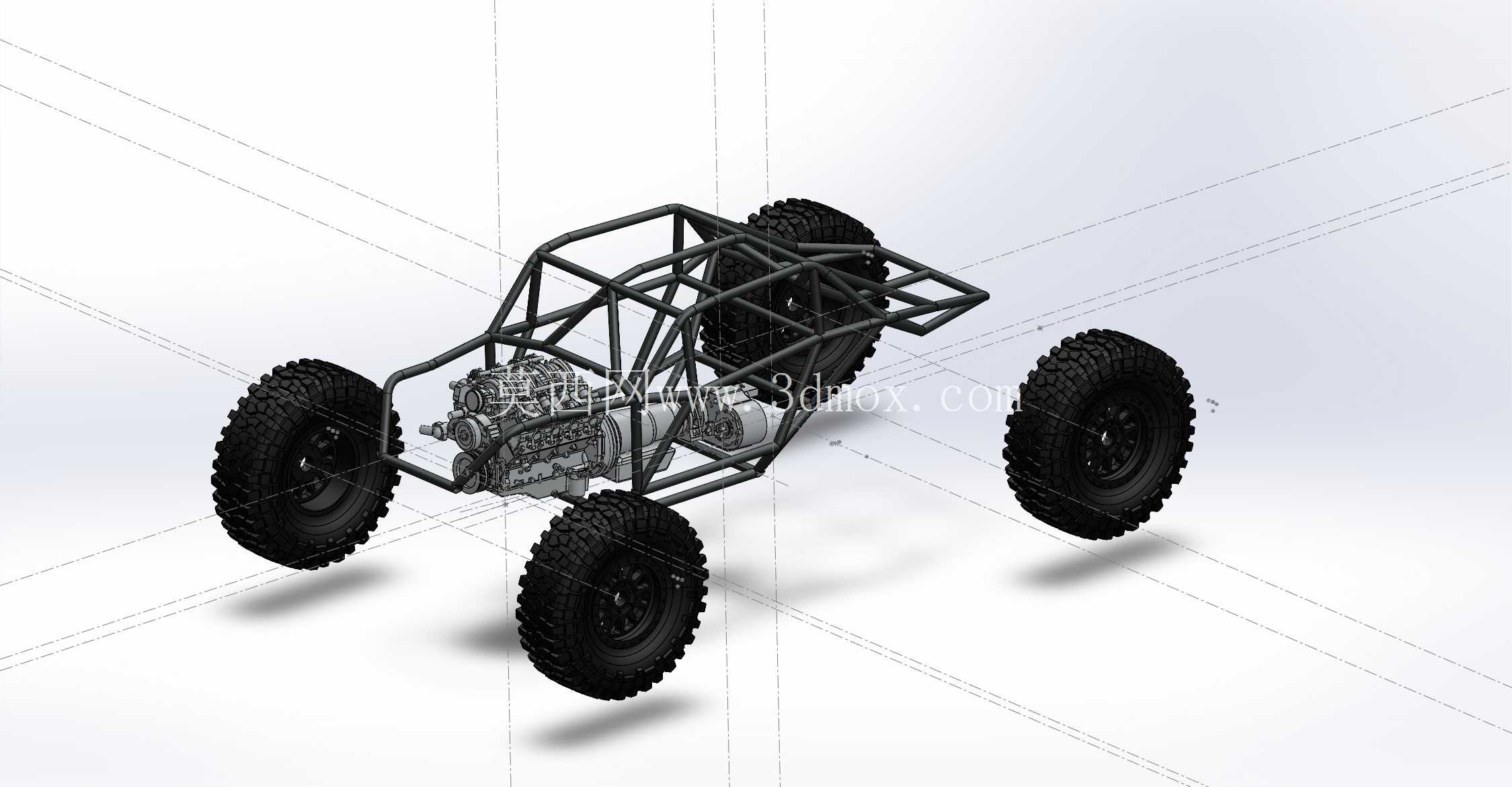

　　车架部分采用空间钢管桁架结构，所有管材选用4130铬钼钢材质，主防滚环管径45mm壁厚2.5mm，辅助支撑管管径32mm壁厚2mm，动力总成的安装悬置点位全部设计在车架主受力管节点位置，悬置采用橡胶减震垫加钢制支架的组合结构，既能过滤发动机运转带来的高频振动，也能承受极限越野工况下的冲击载荷，避免动力总成出现位移、干涉的问题。整套系统的安装边界做了明确的尺寸约束：动力总成总长度从发动机前端皮带轮到分动箱后输出端长度控制在1280mm以内，总宽度以发动机两侧气门室盖最外侧计算为620mm，总高度从油底壳最低点到进气歧管最高点为720mm，这个尺寸边界可以适配绝大多数中型钢管赛车的前部动力舱布局，不需要对车架主结构做大幅切割修改。

　　轮边部分的匹配预留了标准的悬挂安装接口，前后桥的输入法兰位置与分动箱输出端的高度差控制在合理范围，长行程悬挂跳动时传动轴的长度补偿量预留了120mm的伸缩空间，避免悬挂极限拉伸时传动轴脱出。设计过程中对所有部件的装配关系做了完整的干涉检查：发动机转向助力泵、发电机等附件的安装位置与车架纵管预留了15mm以上的安全间隙，变速箱换挡机构的运动路径与车架横梁无干涉，分动箱的换挡拉杆走线位置避开了高温排气区域，所有管线的固定点位都在模型中做了预留标记。

　　这套传动系统的匹配完全针对越野赛事的极端工况做了优化，发动机的低转速扭矩输出特性与变速箱的档位齿比、分动箱的扭矩放大能力形成了完整的动力匹配闭环，不需要额外做大量的调校适配就能直接装车使用，对于定制越野赛车的开发者来说，可以直接基于这套模型完成整车的总布置设计，省去从零开始匹配动力传动链的大量校核工作，也能避免不同部件匹配时出现的同轴度误差、安装空间不足等常见设计问题。在实际使用场景中，这套传动系统可以承受超过600N·m的持续输出扭矩，配合大颗粒越野轮胎与长行程悬挂系统，能够应对岩石攀爬、沙漠冲坡、泥泞路段穿越等各类复杂越野场景，传动系统的所有连接部件都选用了赛事级的高强度紧固件，关键受力位置的螺栓强度等级不低于10.9级，保证极限冲击下的连接可靠性。
