1969款F100皮卡非铺装路面改装车架结构

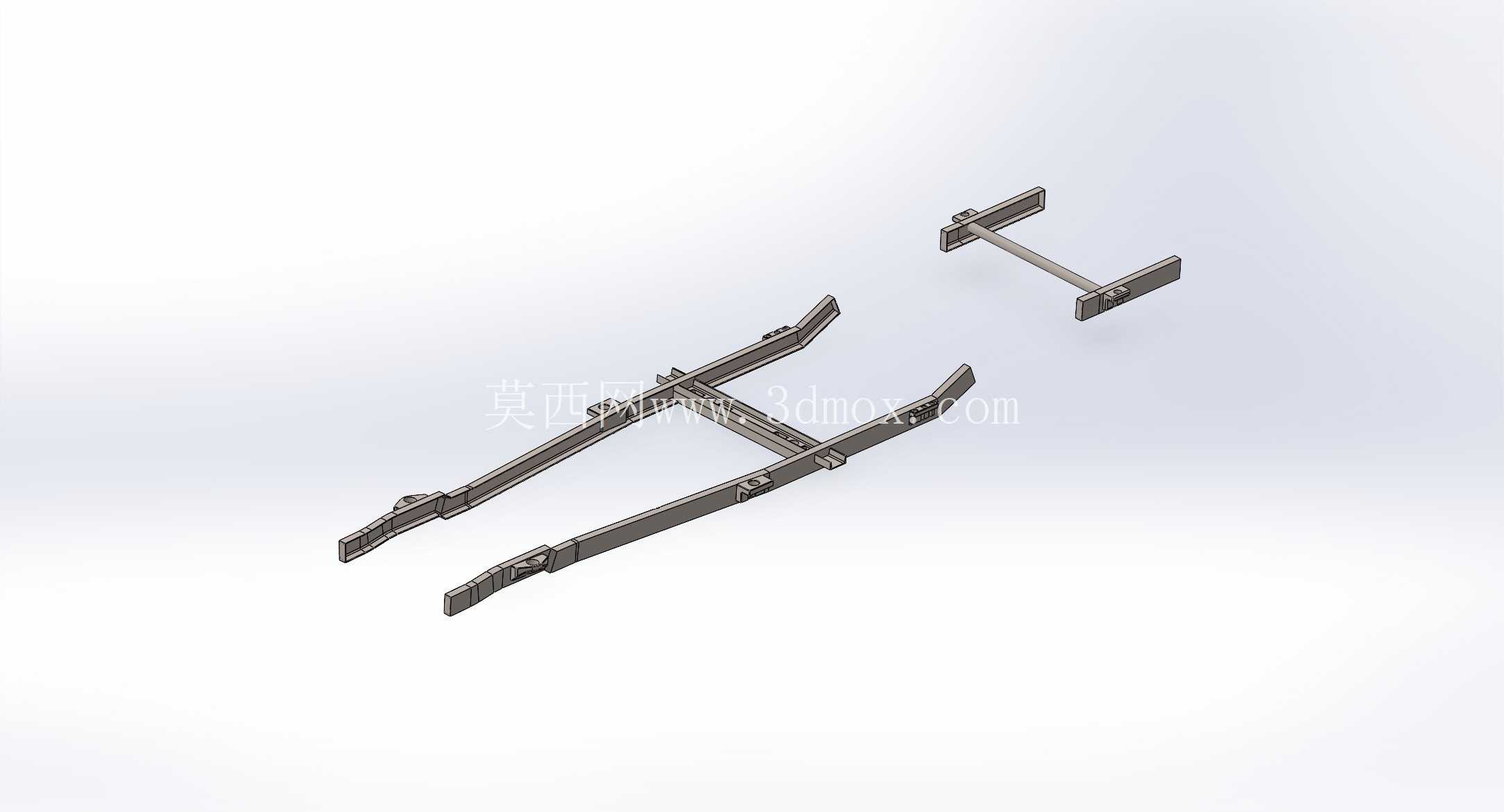

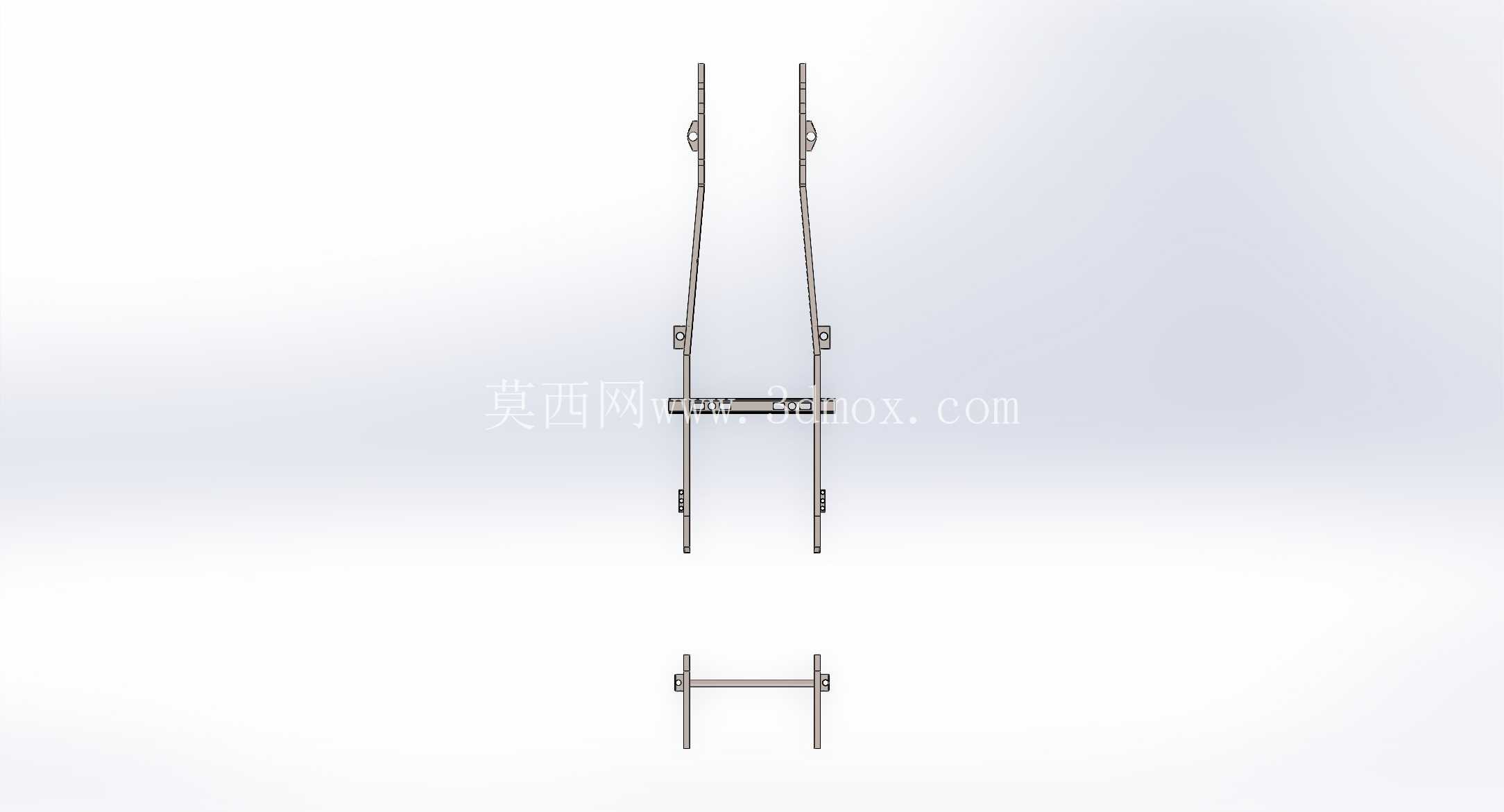

　　这套车架结构针对非铺装路面行驶的越野皮卡使用场景设计，核心承载逻辑沿用非承载式车身的经典布局，两根纵梁作为核心承载基体，沿整车前后走向布置，纵梁截面采用变截面设计，前段收窄适配发动机舱与转向机构的安装空间，中段保持平直截面最大化承载能力，后段根据悬架安装点做局部加强，避免重载越野工况下出现纵梁弯折变形。纵梁上预先加工出所有安装点位的定位孔，包括发动机悬置安装位、驾驶室固定点、货厢连接座、悬架吊耳安装面、燃油系统固定支架位，所有孔位的同轴度公差控制在0.1mm以内，保证后续总装时各部件无需额外扩孔修正即可直接对位安装。

　　配套的横梁结构采用分体式设计，前端第一横梁兼顾散热器下支架与前防撞梁安装基座的作用，采用封闭盒型截面提升抗扭刚度，中间横梁根据传动轴布置空间做下沉设计，避免越野工况下传动轴跳动与横梁发生干涉，后段横梁集成后钢板弹簧的前吊耳安装座，直接与纵梁腹板焊接固定，减少额外连接支架带来的应力集中点。在设计思路上，这套车架没有采用原厂量产车的冲压焊接一体式纵梁，而是预留了足够的改装冗余，纵梁腹板上预留了多组备用安装孔位，可适配不同规格的悬架升高套件、副油箱安装支架、防滚架固定底座，满足越野改装时的部件加装需求，不需要后期在纵梁上额外钻孔破坏原有结构强度。

　　从安装边界来看，车架前端的安装点宽度控制在820mm以内，适配常规V8发动机与手动变速箱的组合安装，纵梁内侧的最小净空尺寸满足33英寸越野轮胎在最大转向角度下的跳动空间，不会出现轮胎蹭纵梁的问题；车架后部的宽度匹配常规皮卡货厢的安装尺寸，后悬部分的纵梁延伸长度可适配不同规格的后保险杠与拖车方口安装，不需要对纵梁末端做切割修改。实际使用中，这套车架可直接替换原厂F100皮卡的原车车架，在合并车身之后，经过CAD编辑调整可直接作为Pre-Runner越野卡车的底盘承载基础，能够承受沙漠高速行驶、非铺装路面跳跃落地时的冲击载荷，纵梁的材料选用高强度低合金钢，屈服强度达到420MPa，在保证整体刚度的同时控制车架自重，避免过重的底盘影响整车的动力响应与越野通过性。

　　车架上的所有安装面都做了平面度处理，发动机悬置、悬架固定点的安装面平面度公差不超过0.05mm，保证部件安装后不会出现装配应力，延长底盘部件的使用寿命。横梁与纵梁的连接位置全部采用满焊工艺，焊接处做了圆角过渡处理，避免应力集中导致的焊缝开裂，在经常承受冲击载荷的吊耳安装位置，额外增加了三角形加强筋，将局部载荷分散到纵梁的更大面积上，防止越野工况下吊耳撕裂。针对越野场景常见的托底风险，车架纵梁的下边缘做了向上的折边处理，最小离地间隙比原厂车架提升了40mm，减少穿越乱石路段时纵梁被石块磕碰的概率，同时纵梁下表面预留了底盘护板的安装孔位，可直接加装钢制护板保护油底壳、变速箱等关键部件。在管线布置方面，纵梁腹板上预留了刹车油管、燃油管、线束的固定卡扣安装孔，所有孔位沿纵梁走向规整排布，避免管线与运动部件发生干涉，同时方便后期检修时的管线梳理。这套车架的整体轴距尺寸匹配1969款F100皮卡的原厂轴距，不需要对车身、传动轴等部件做长度修改即可完成装配，大幅降低改装的工作量与适配成本，对于越野赛车改装、经典老车修复的场景都有很高的适配性，既可以直接用于复刻原厂车型的底盘结构，也可以作为改装平台拓展出不同定位的越野车型底盘。
