V型六缸内燃机组装结构三维设计

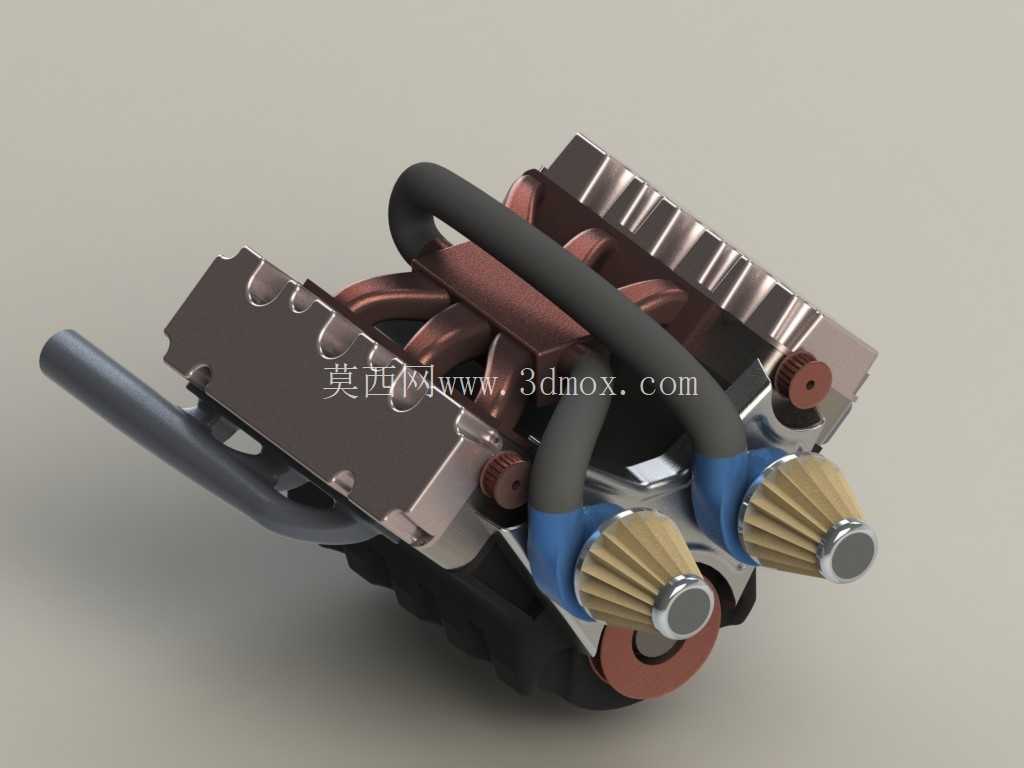

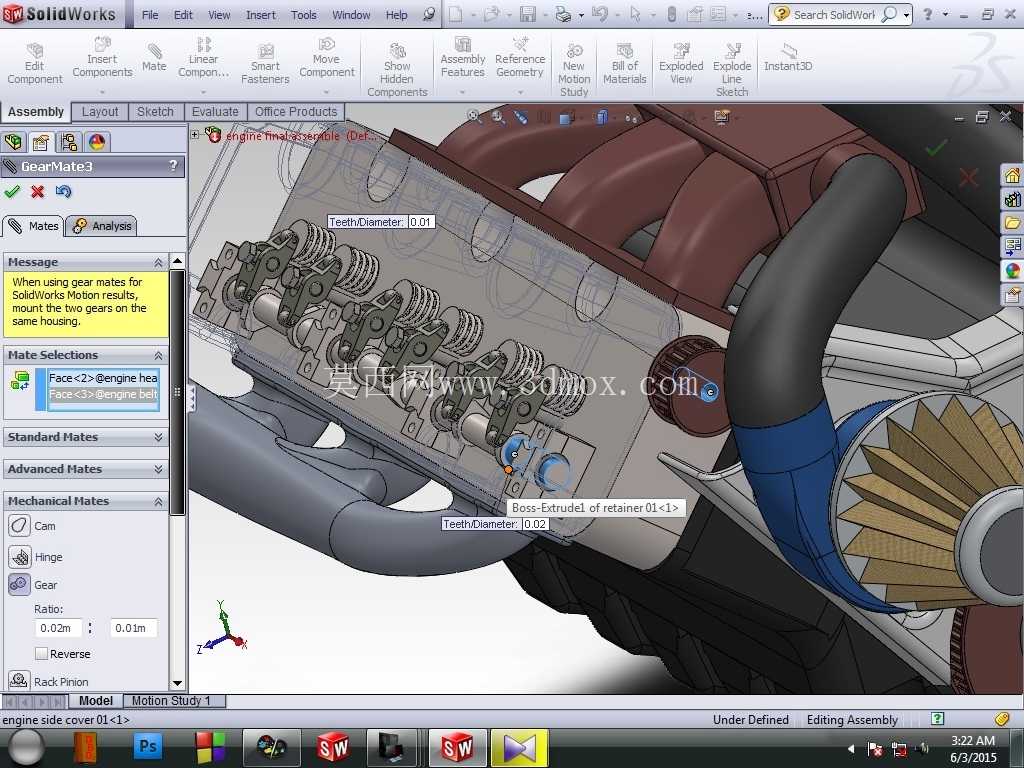

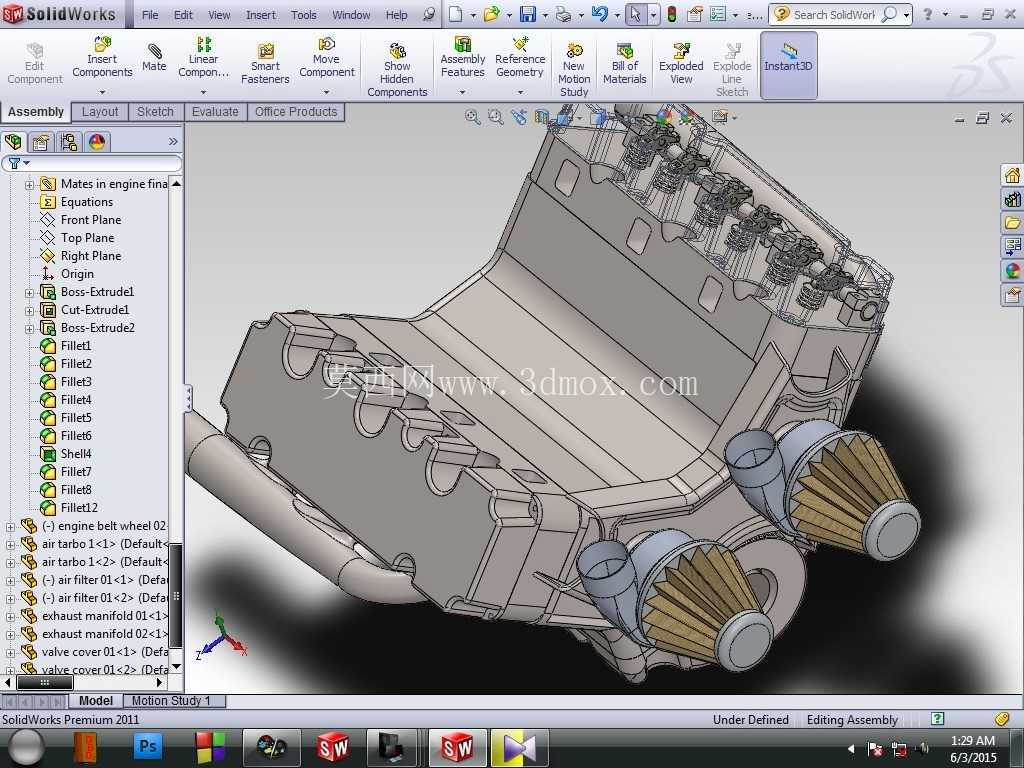

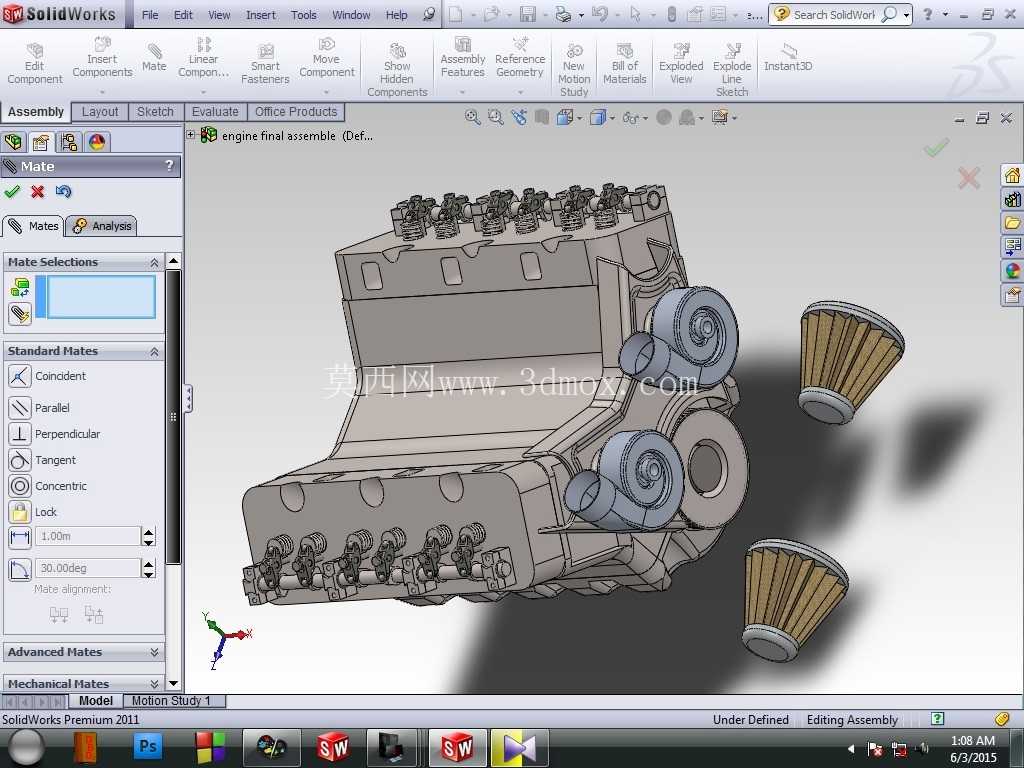

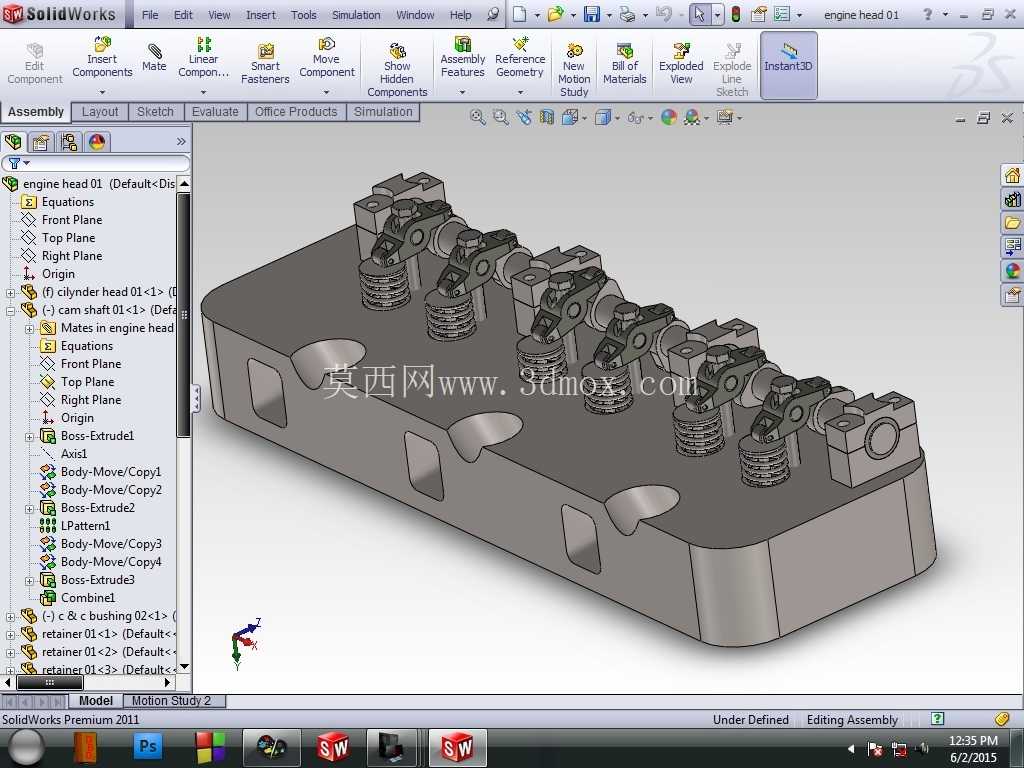

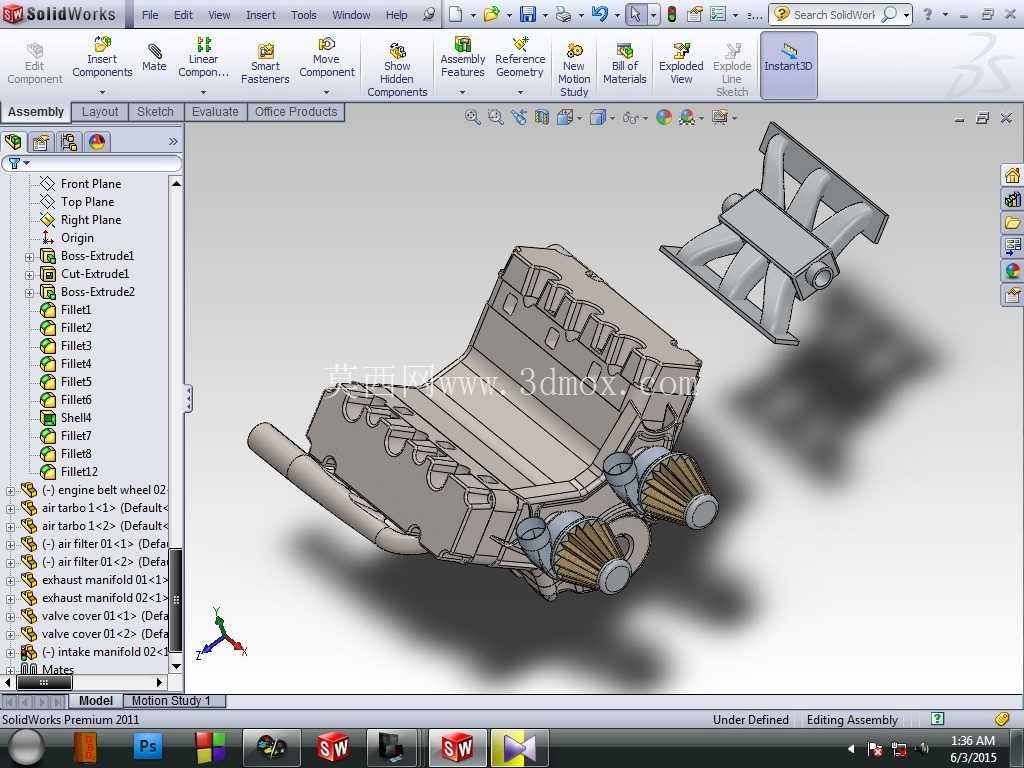

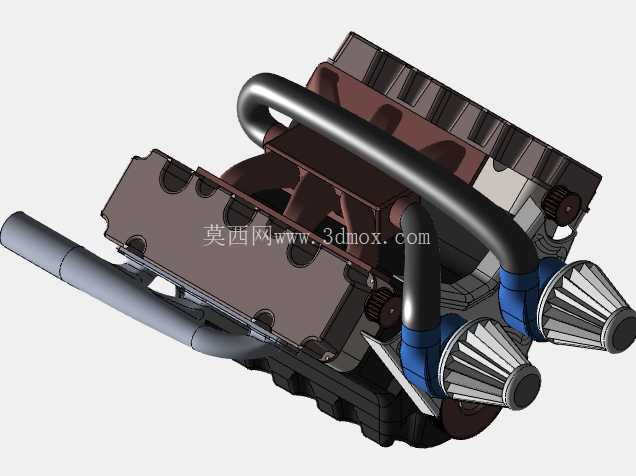

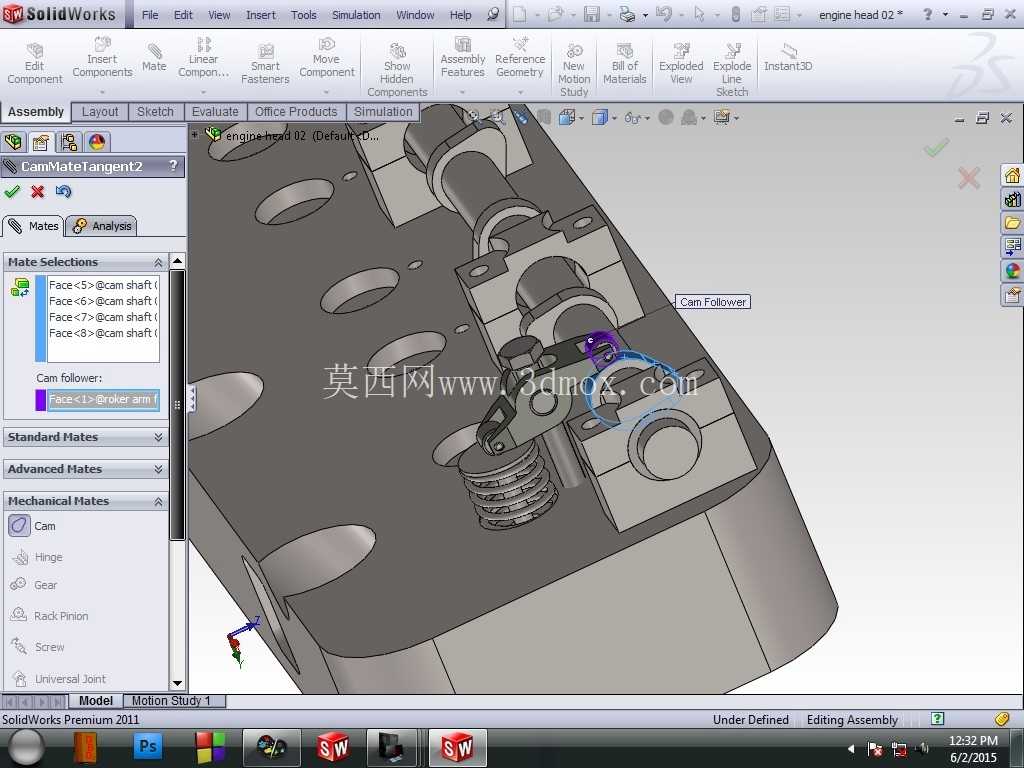

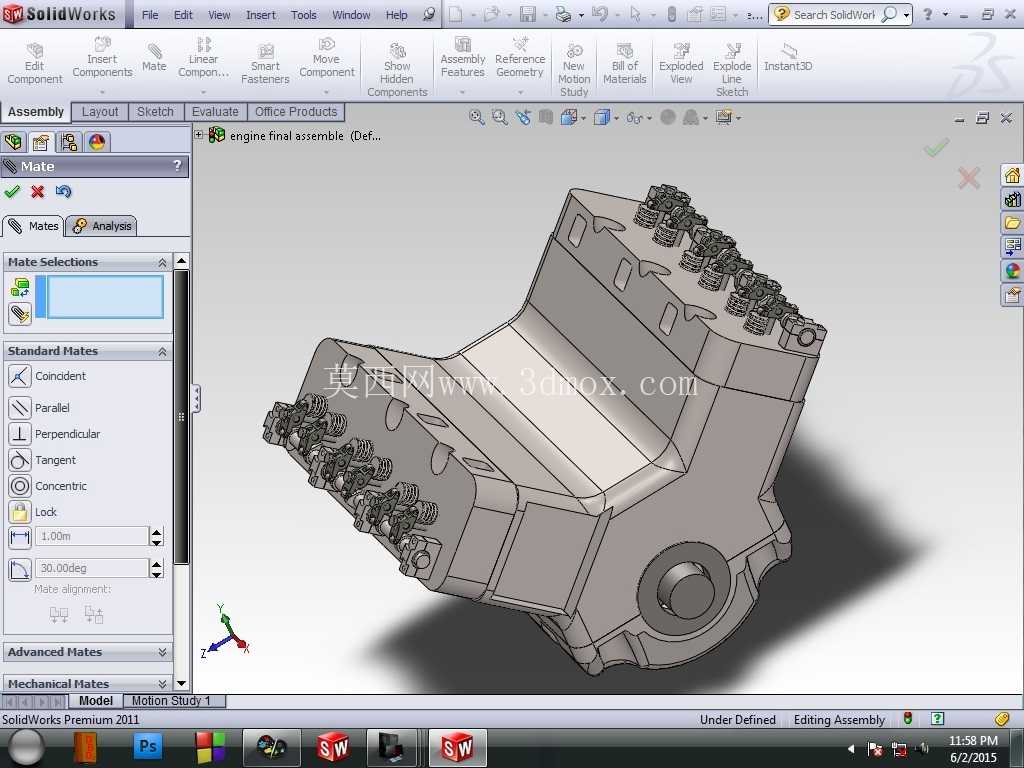

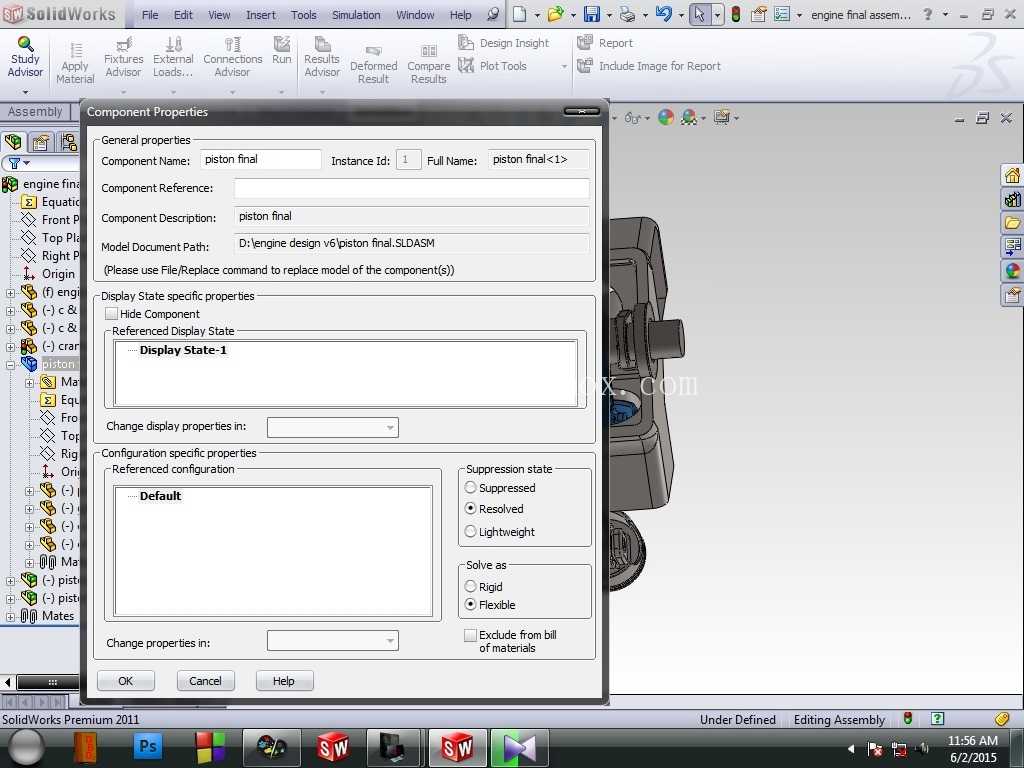

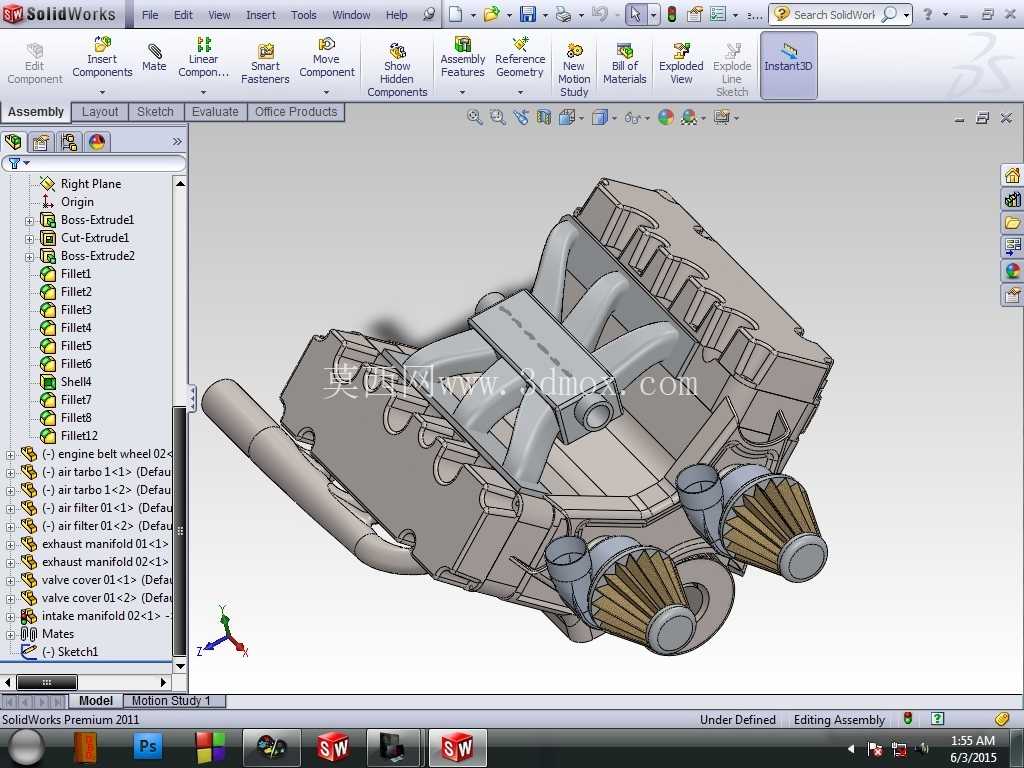

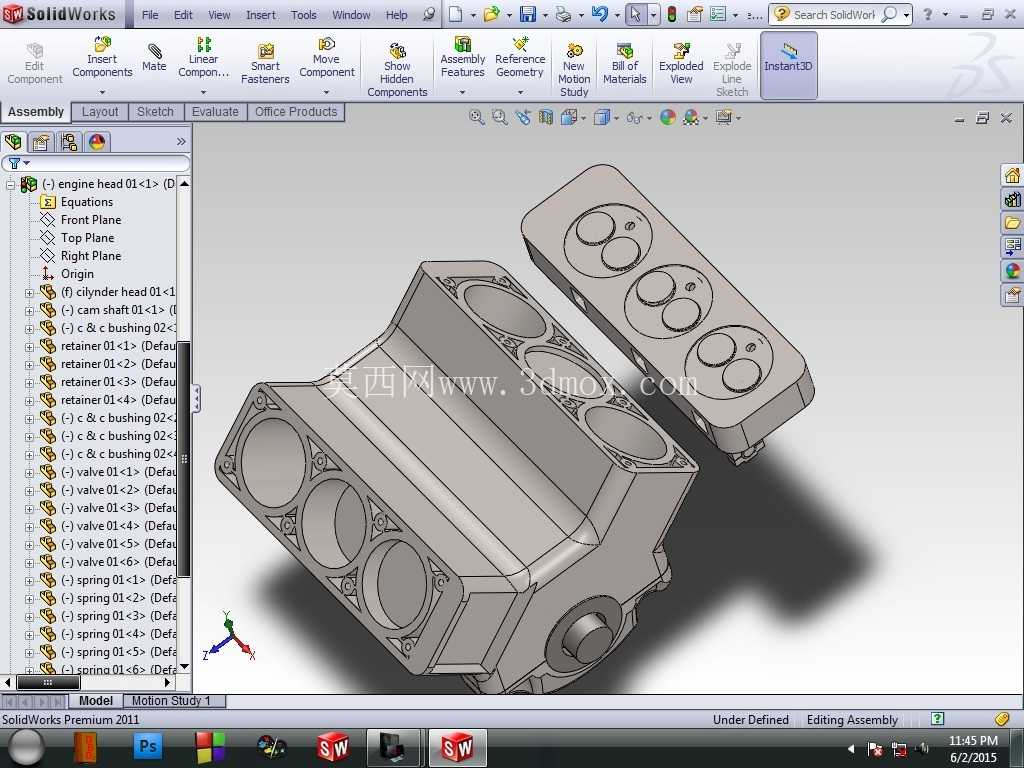

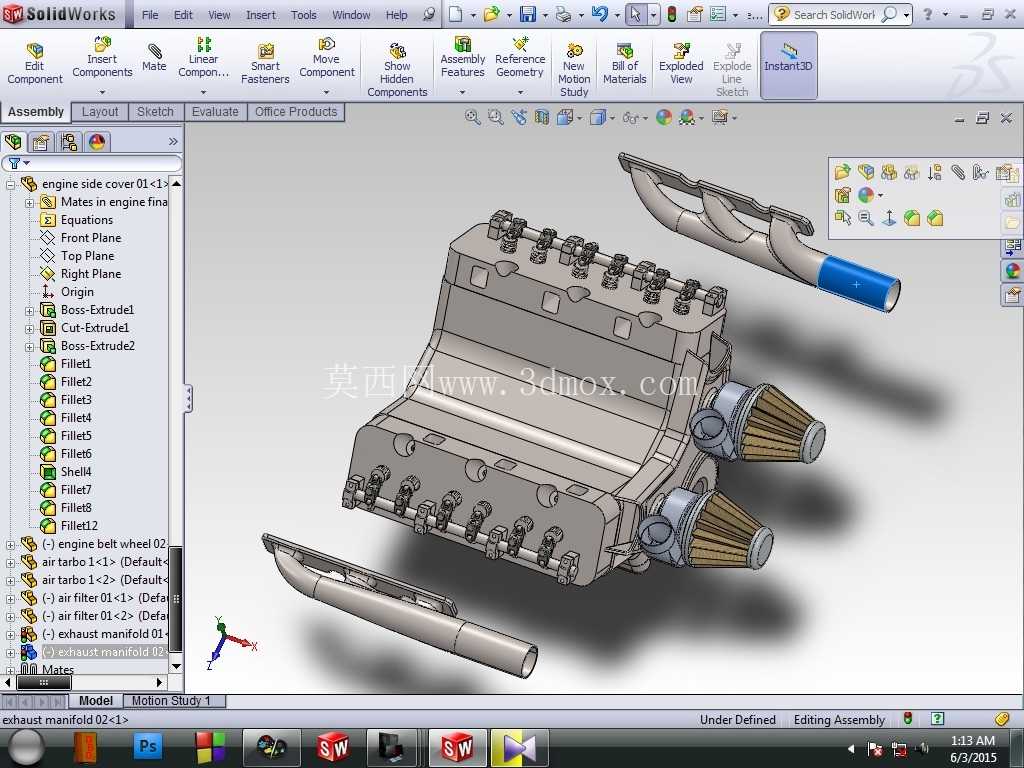

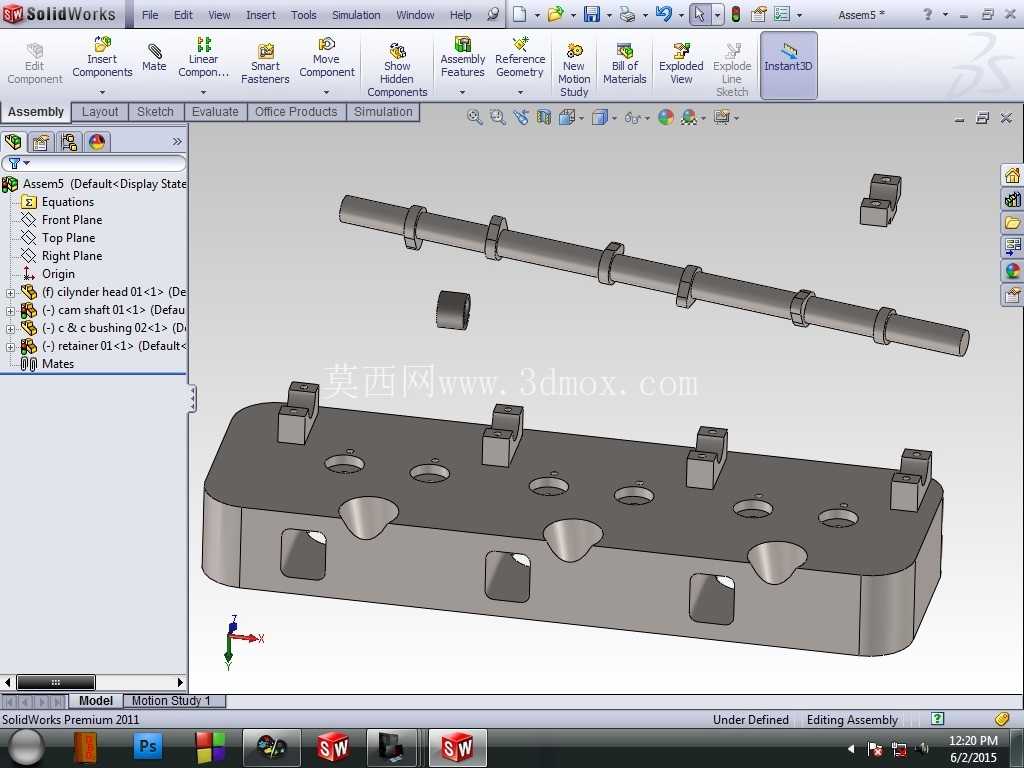

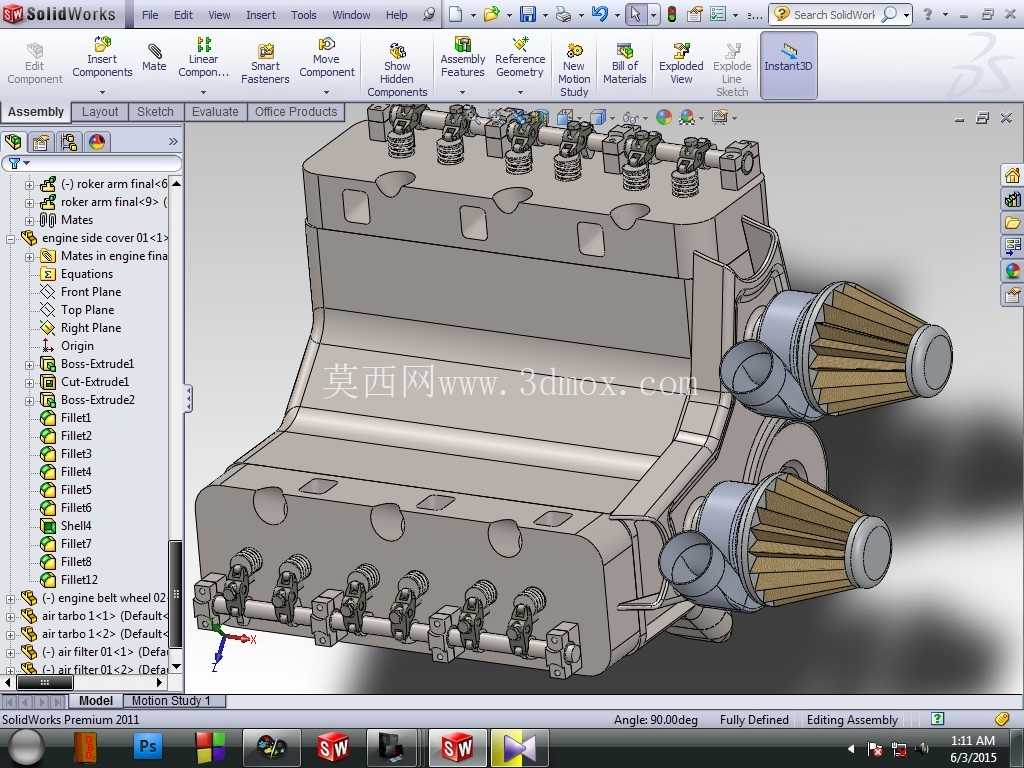

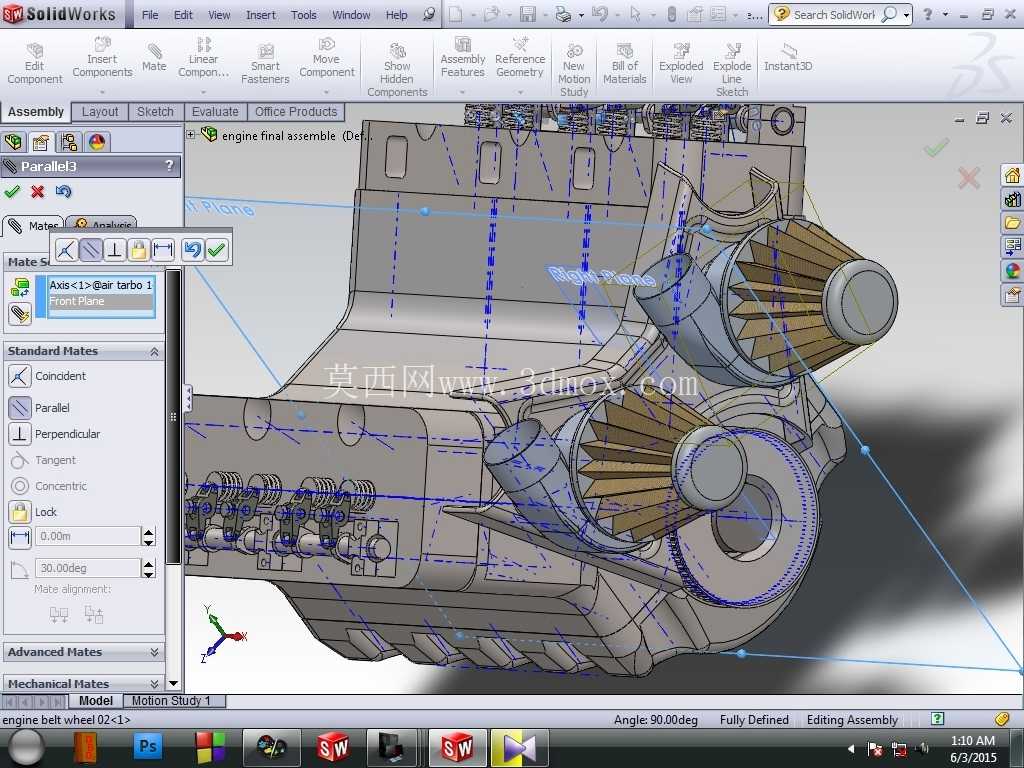

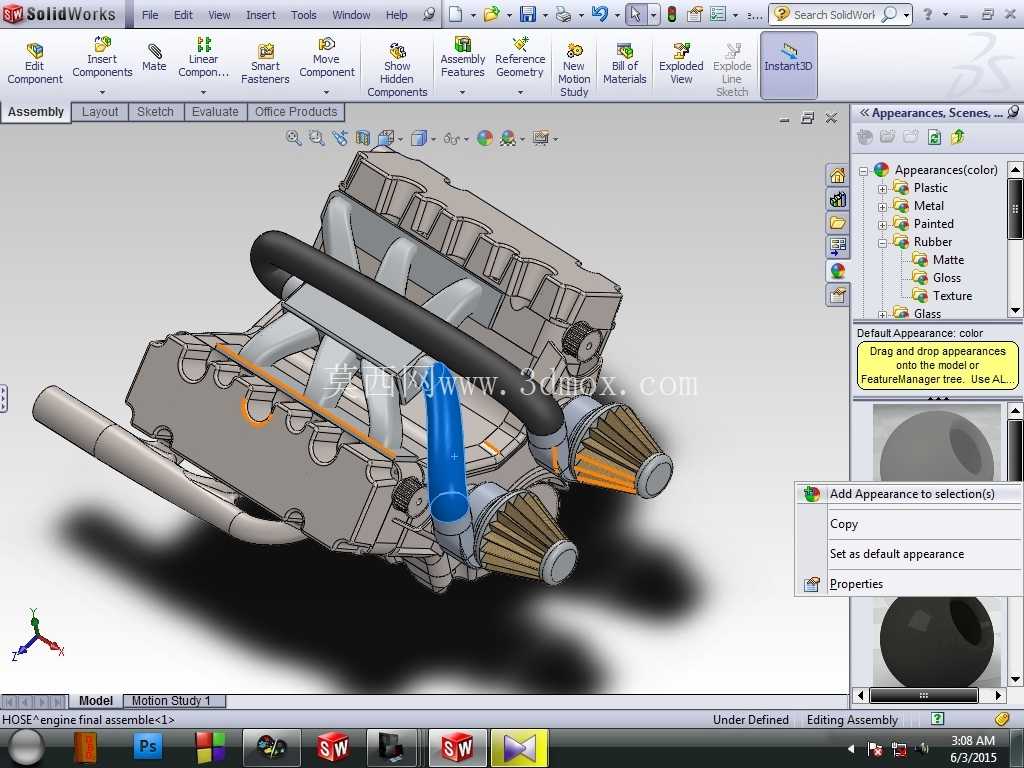

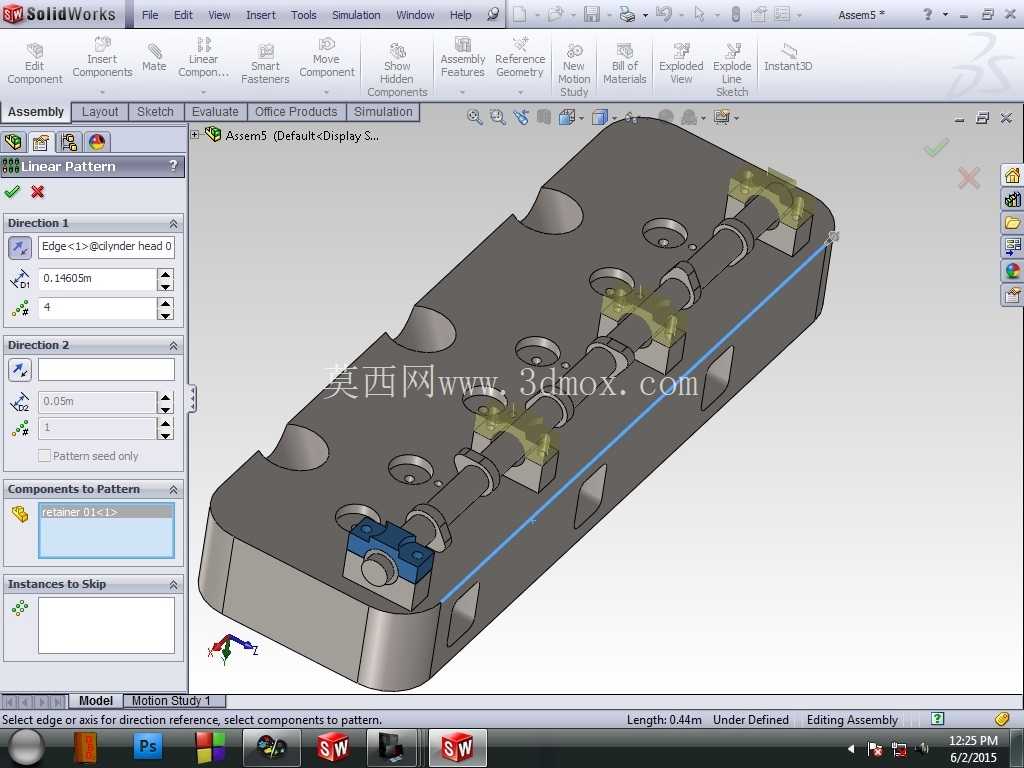

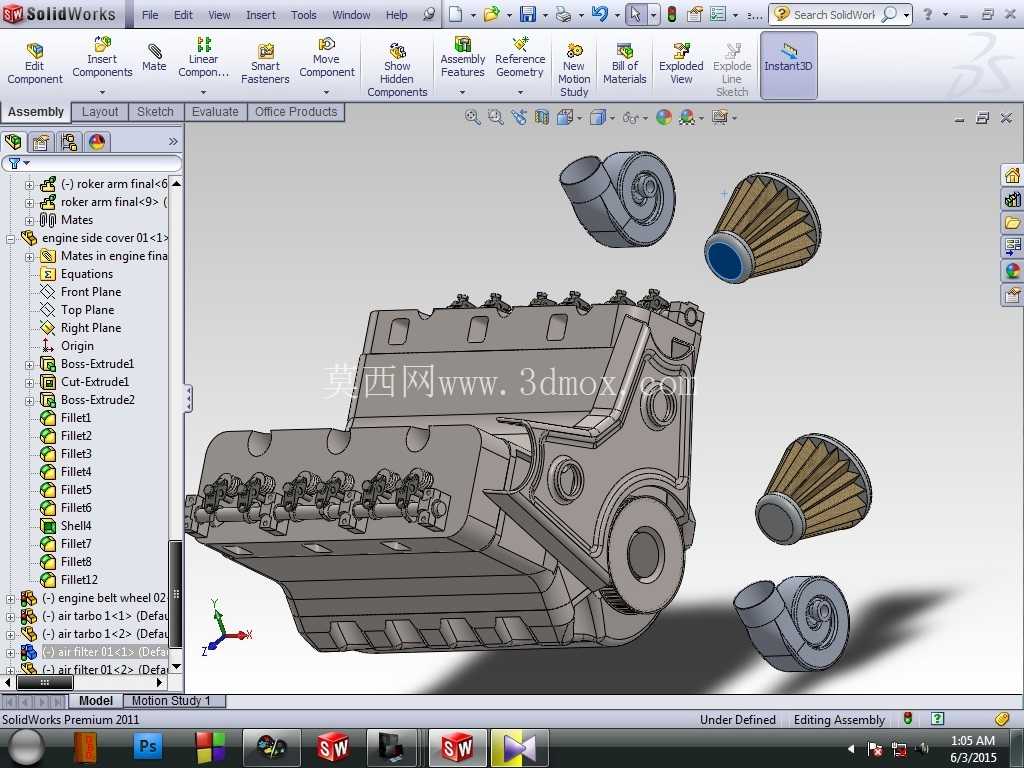

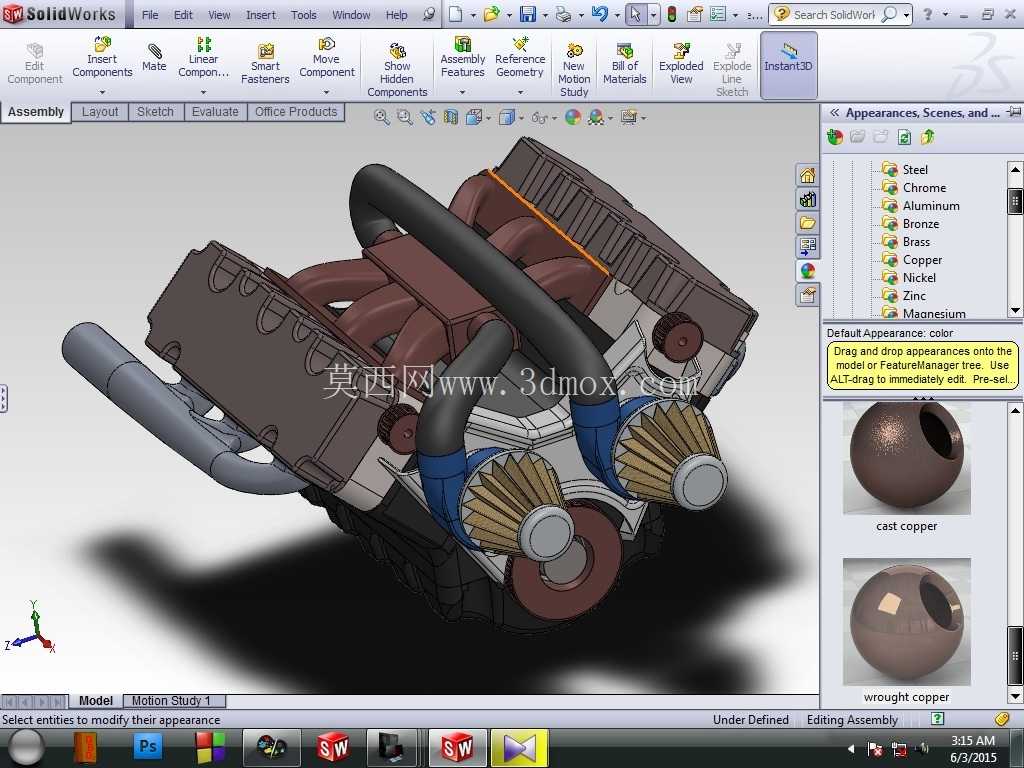

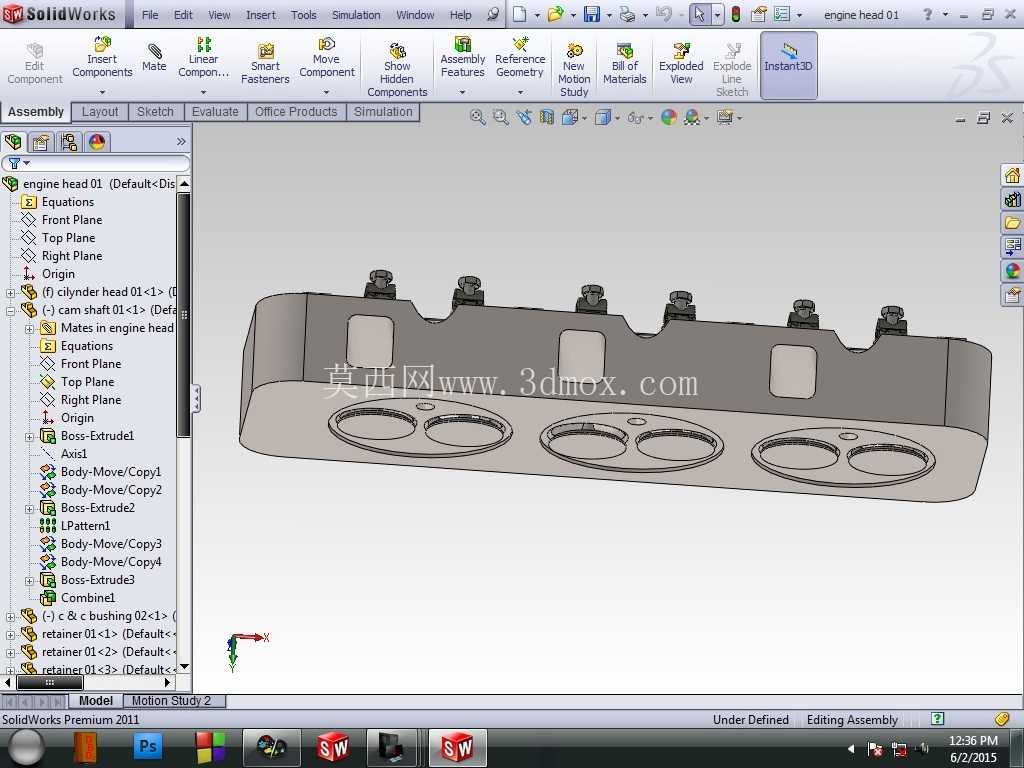

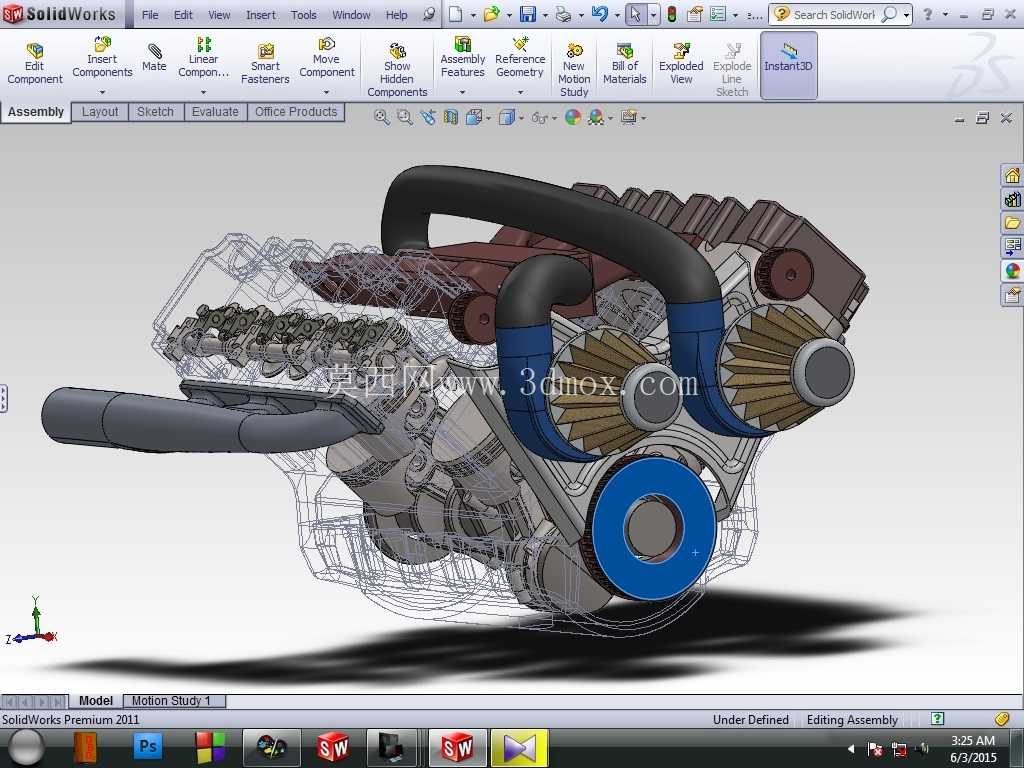

　　这套V型布局的六缸内燃机组装结构，在乘用车动力配套、小型工程作业机械动力单元、固定式发电机组动力源等场景中都有广泛适配空间，区别于直列六缸的长机体布局，V型夹角的结构设计能在有限的机舱安装空间内压缩整机轴向长度，适配更多前置后驱、横置布局的车型安装需求，也能在小型工程机械的动力舱内留出更多散热、管线排布的冗余空间。从结构设计逻辑来看，这套总成将六个气缸分为两列呈夹角布置，每列三个气缸共用一根进气歧管通路，配套的锥形齿轮输出端直接对接离合器或变速器输入轴，省去了额外的传动转接结构，能有效降低动力传递过程中的损耗。

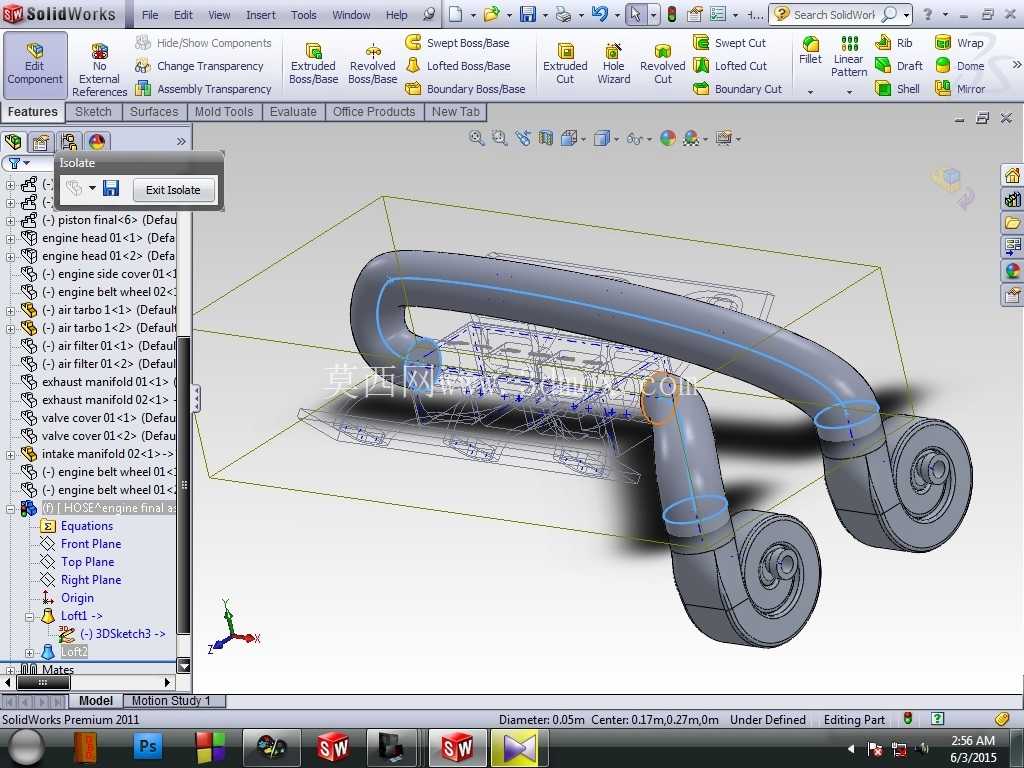

　　机体上部的散热管路采用耐油橡胶材质搭配金属快接接头，在建模阶段就预留了管路弯折的最小曲率半径，避免实际装配时出现管路折角过大导致冷却液循环不畅的问题，同时管路固定卡扣的安装位直接集成在缸体外侧的加强筋上，不需要额外焊接固定支架，减少了整机的附属零件数量。两列气缸之间的空间预留了点火线束、喷油器管路的排布通道，线束固定点的间距按照车载线束布置规范设置在120-150mm区间，避免车辆运行过程中线束晃动产生磨损。从安装边界来看，整机的输出端法兰尺寸匹配主流的手动、自动变速器对接标准，机体侧面的机脚安装位共设置四个，分别位于缸体下部前后两端，安装孔位采用长圆孔设计，允许装配时存在±2mm的位置公差，降低动力总成吊装时的对位难度。

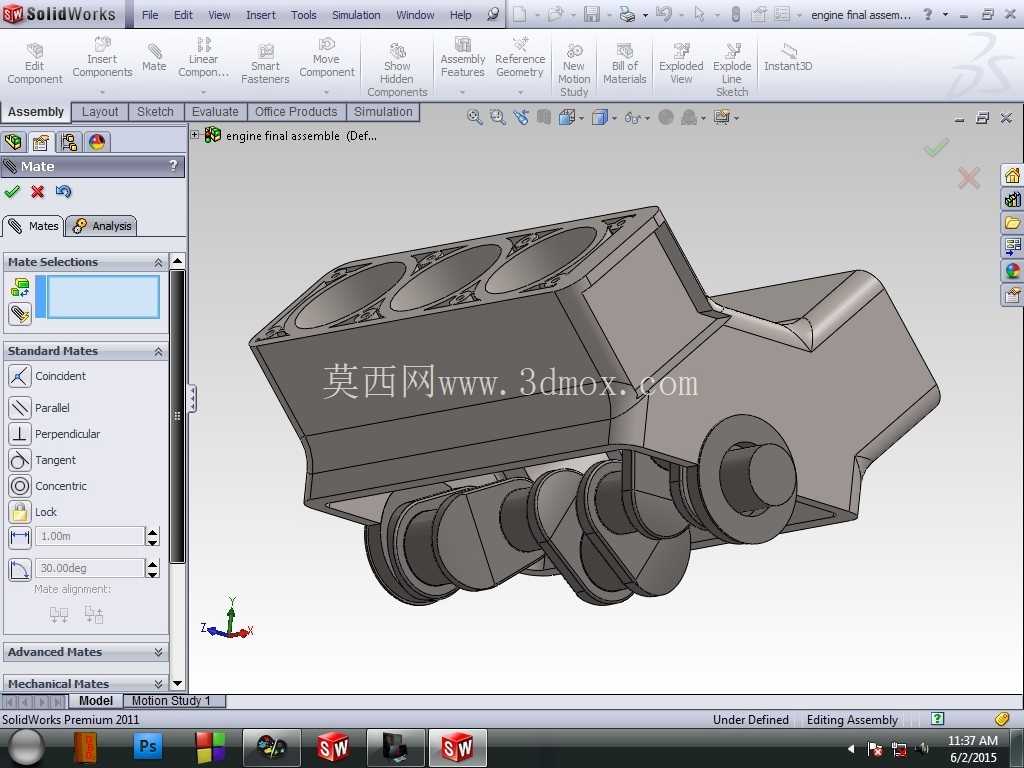

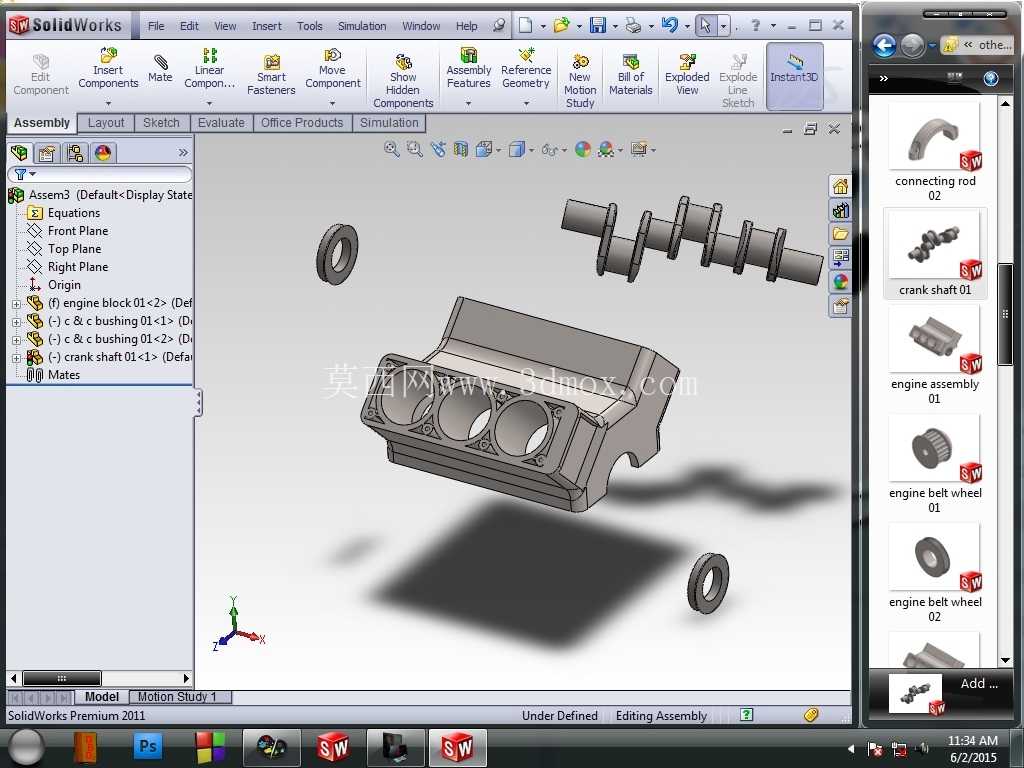

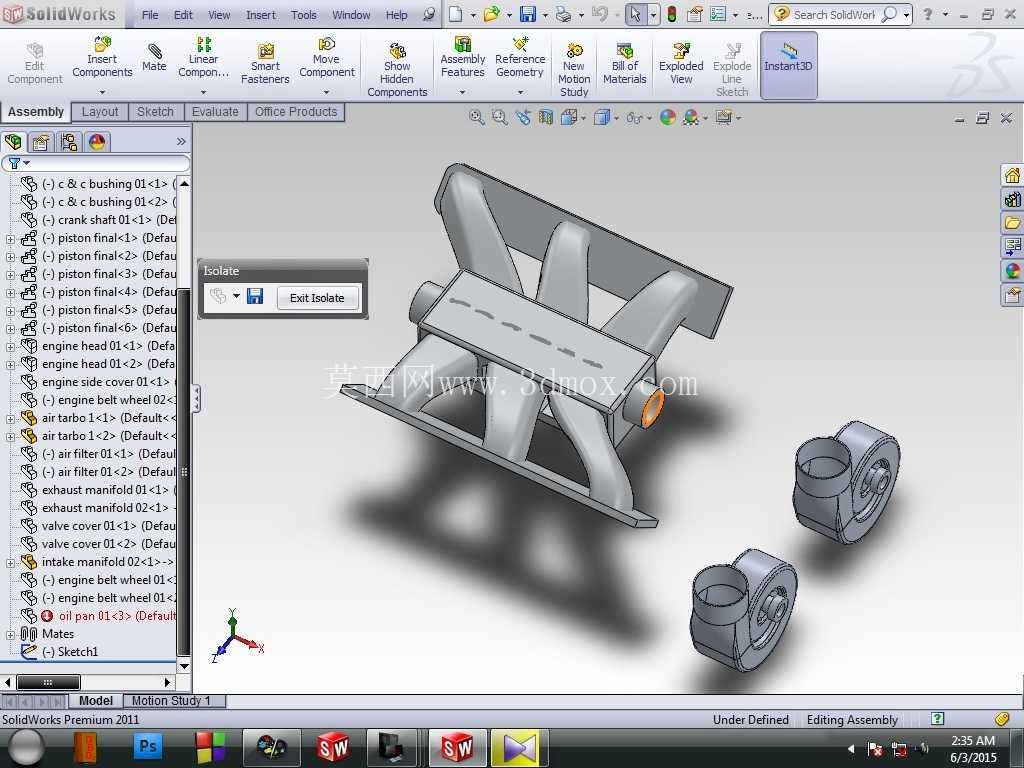

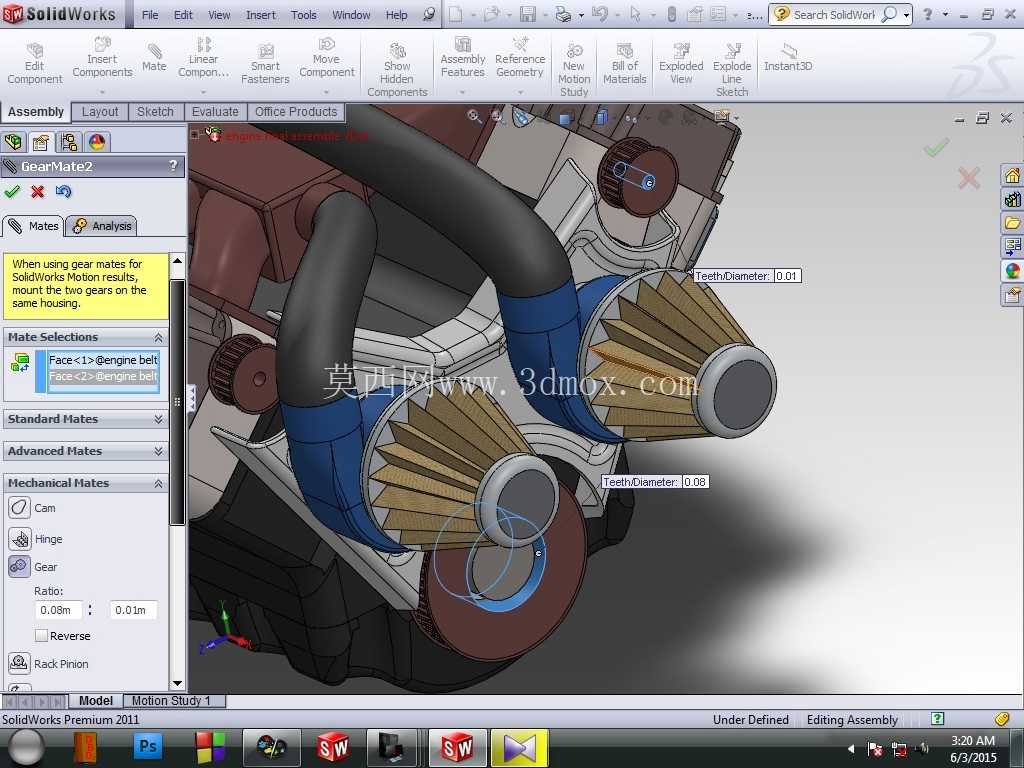

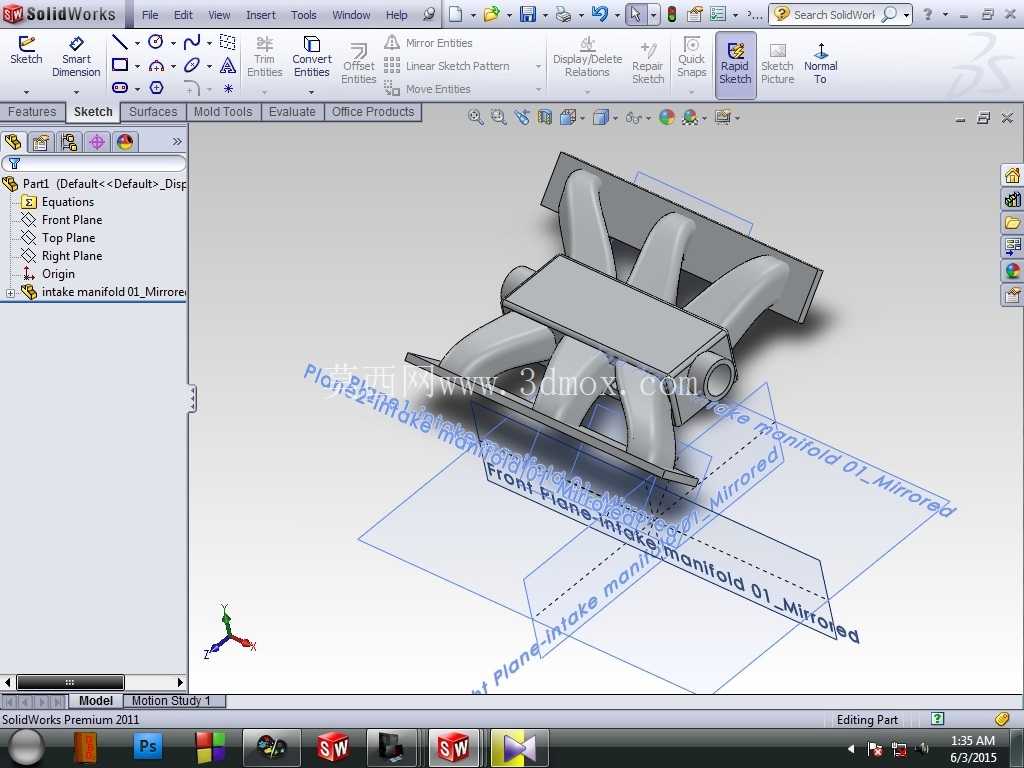

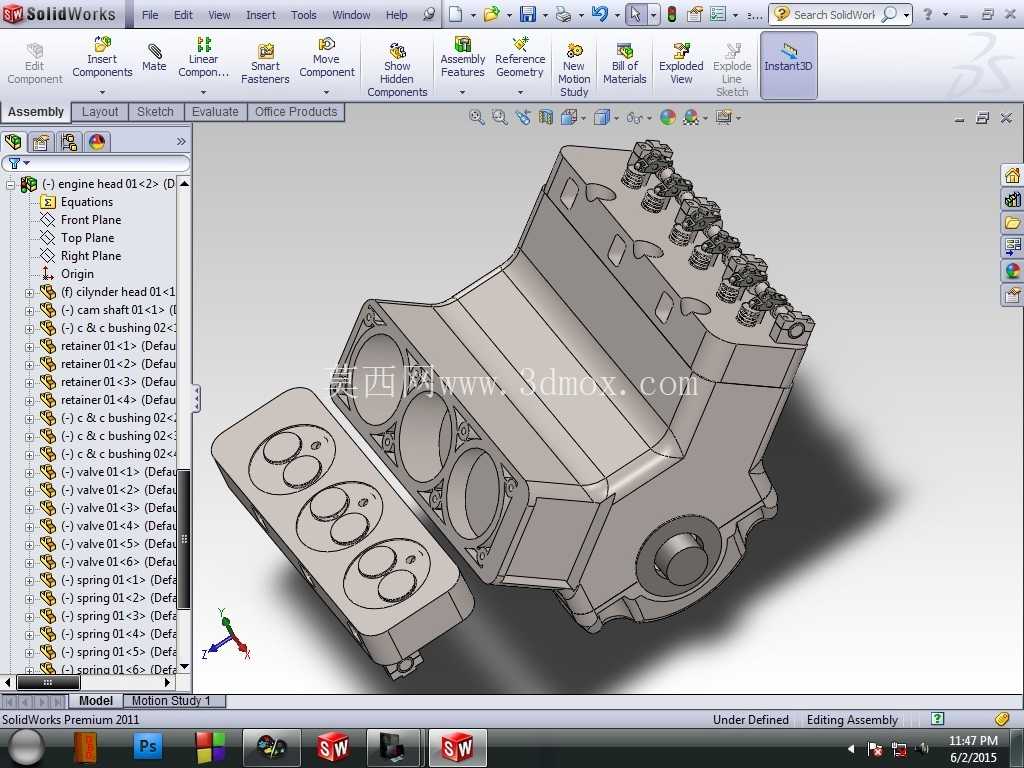

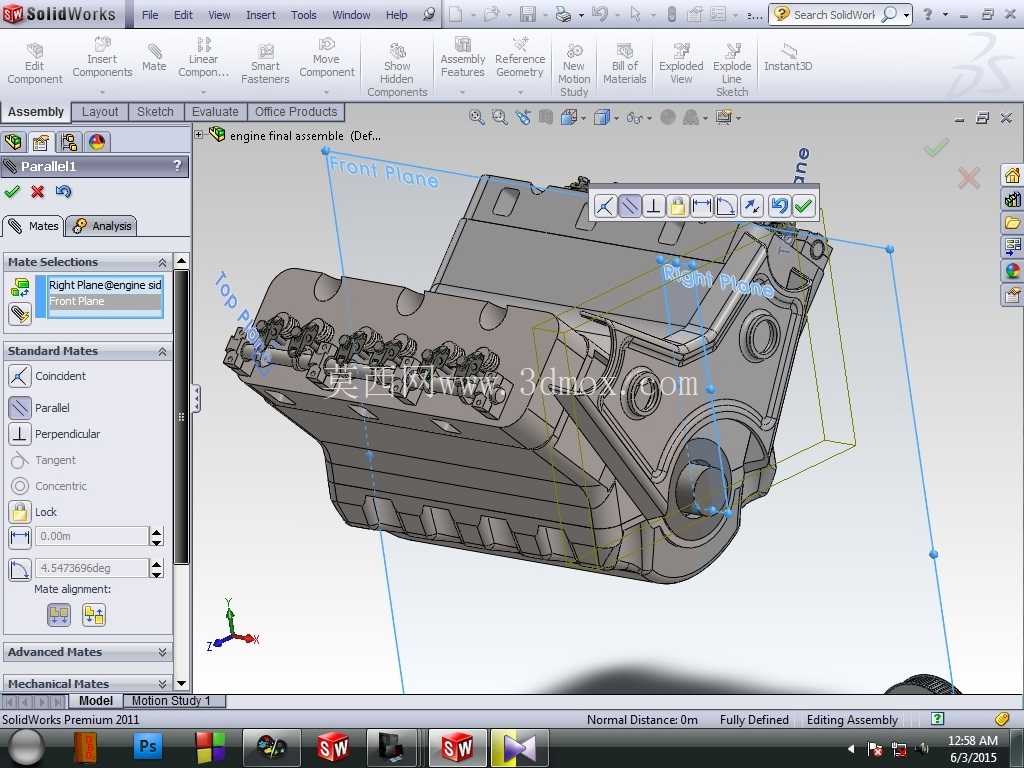

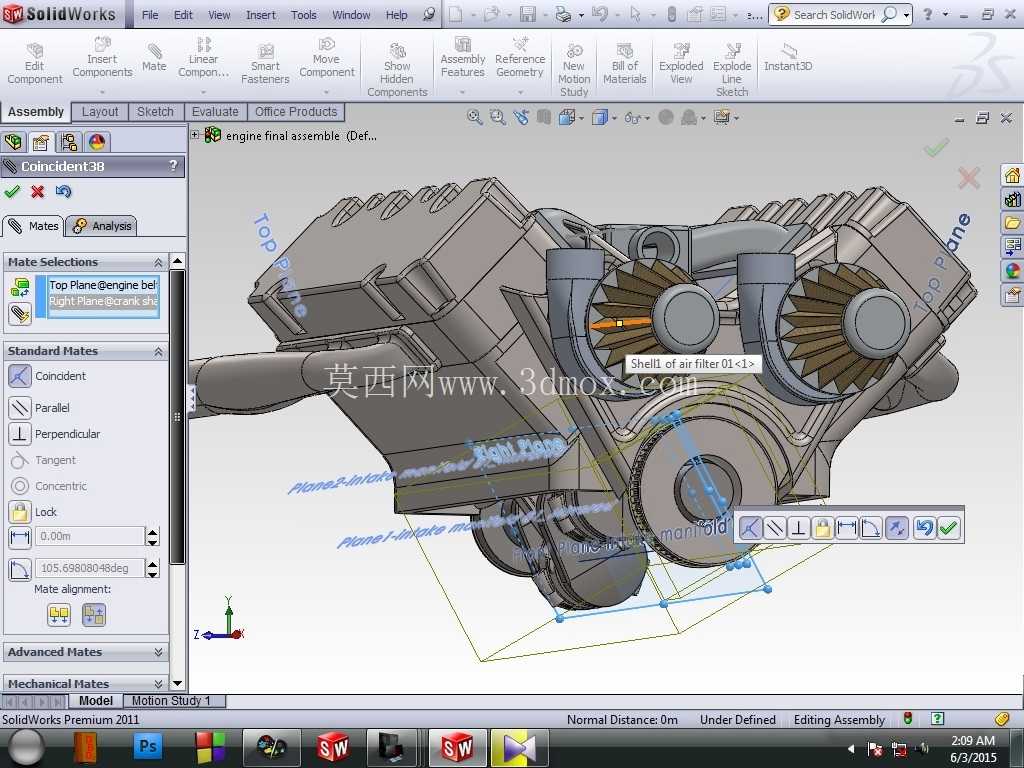

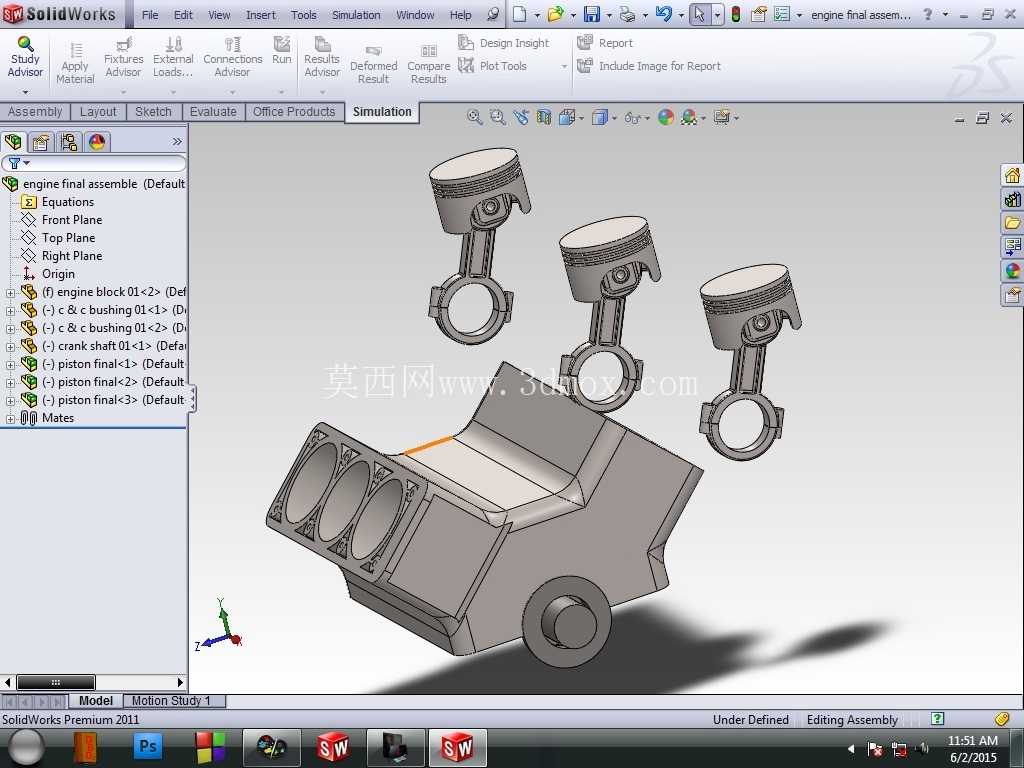

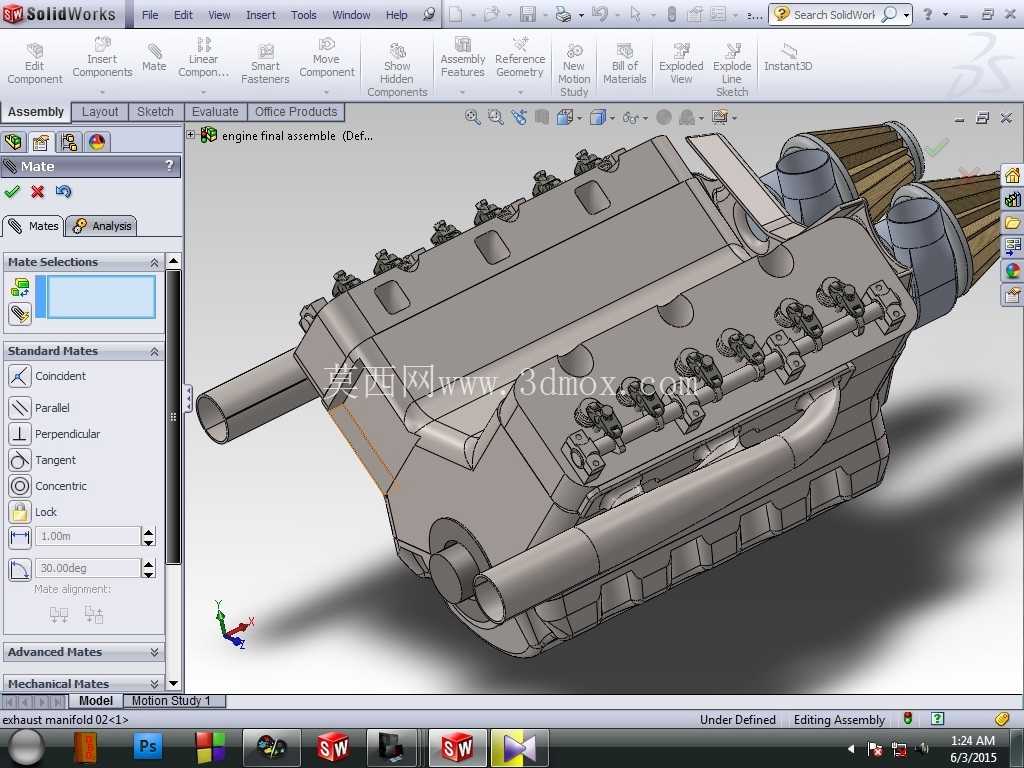

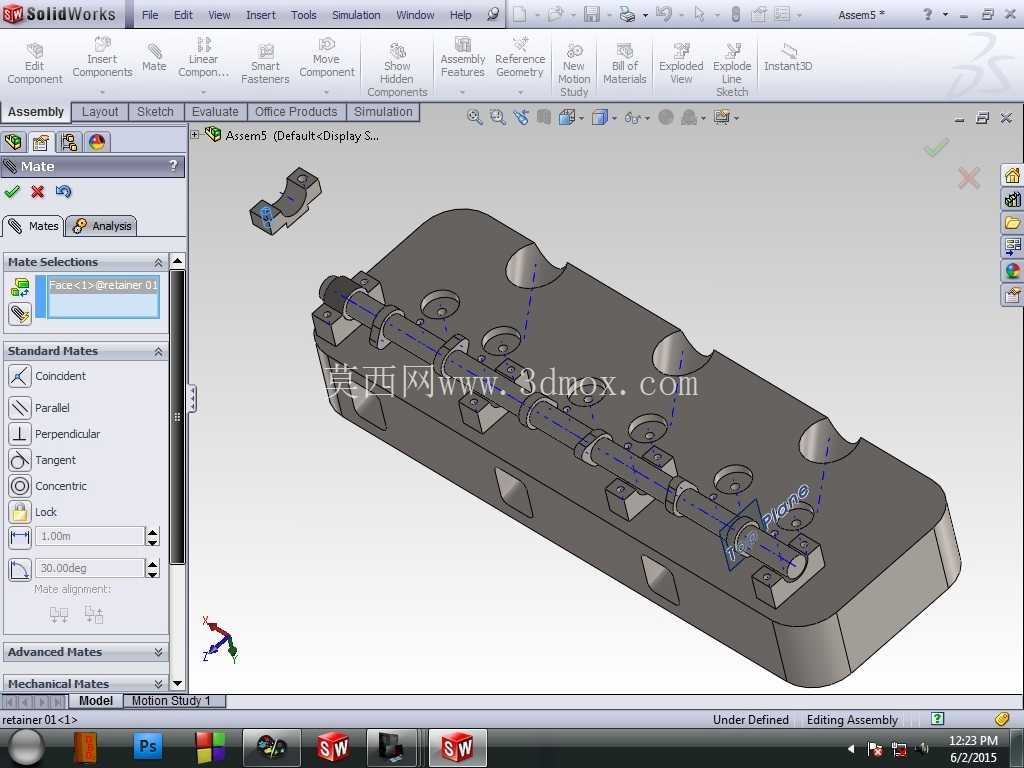

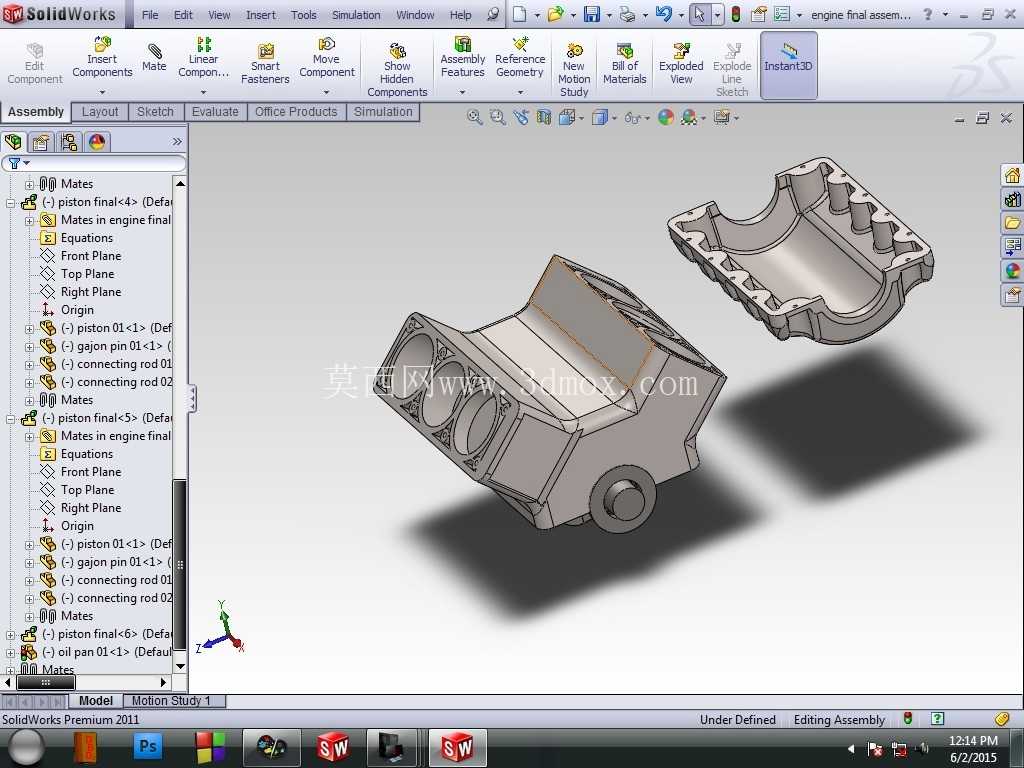

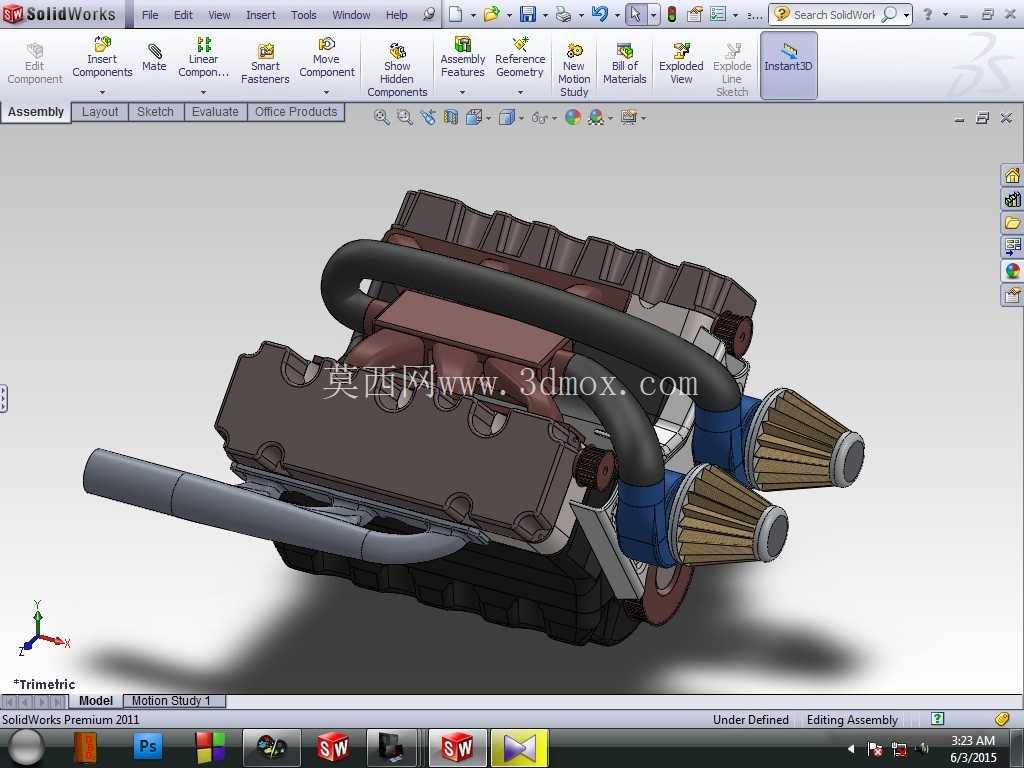

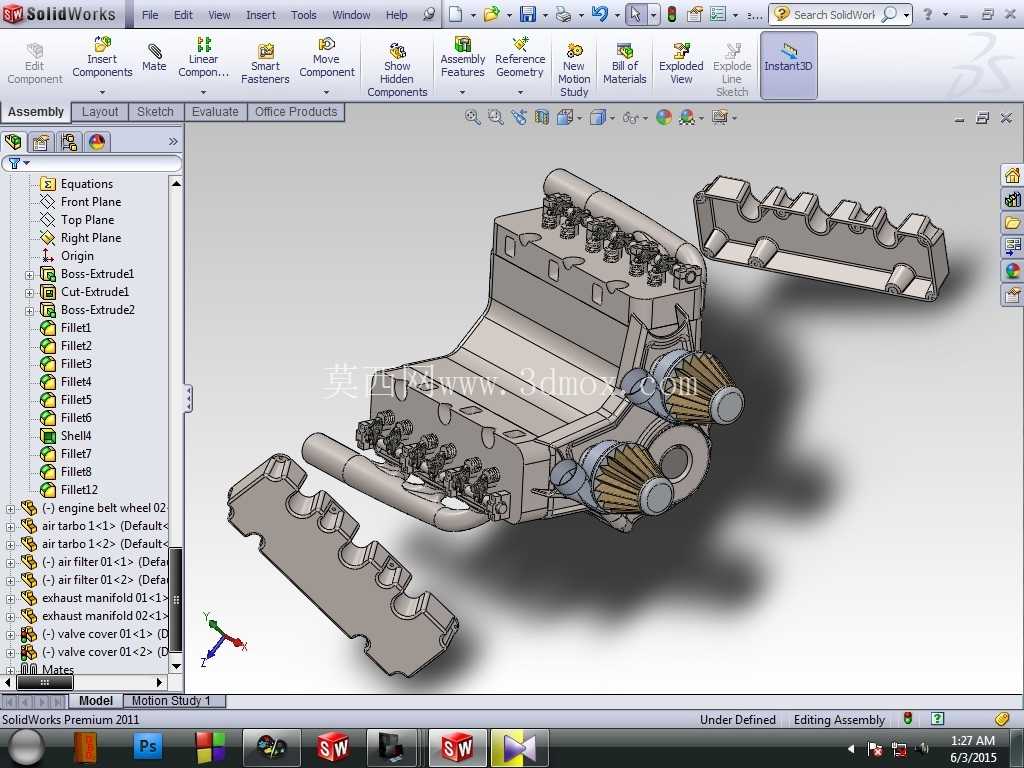

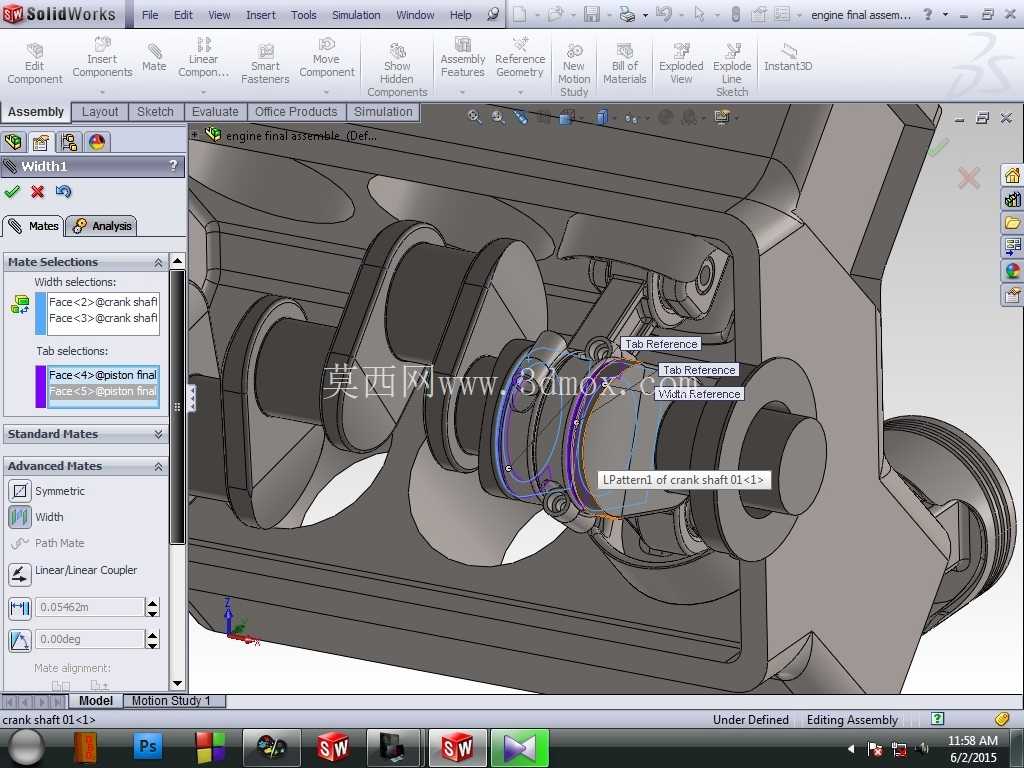

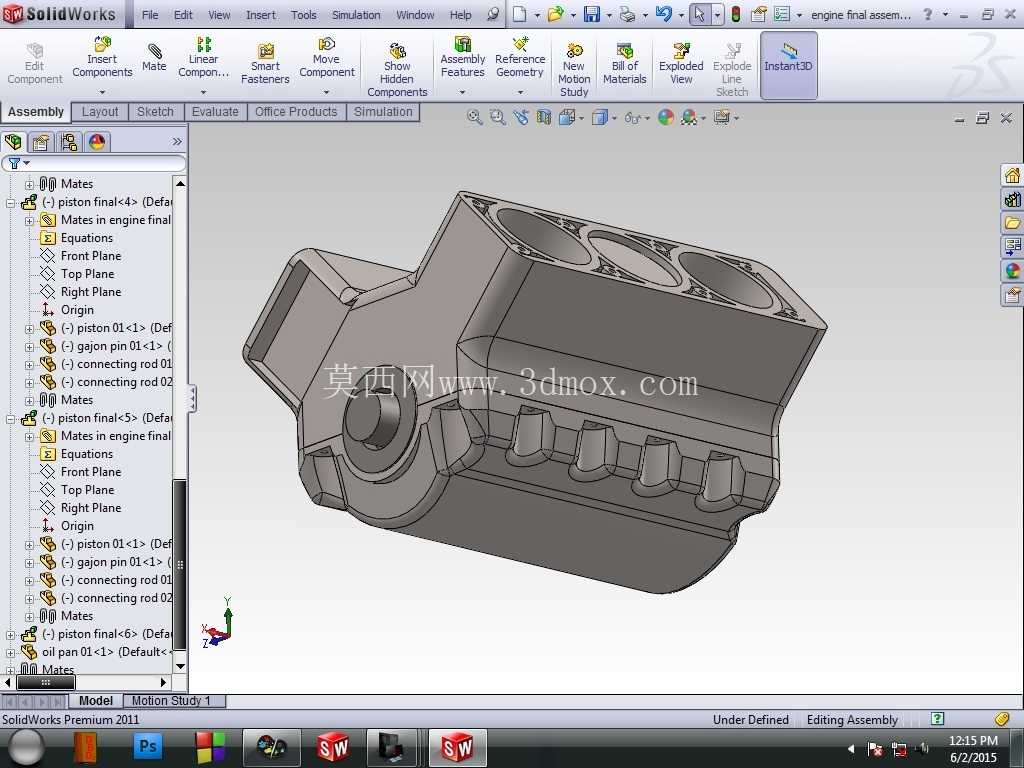

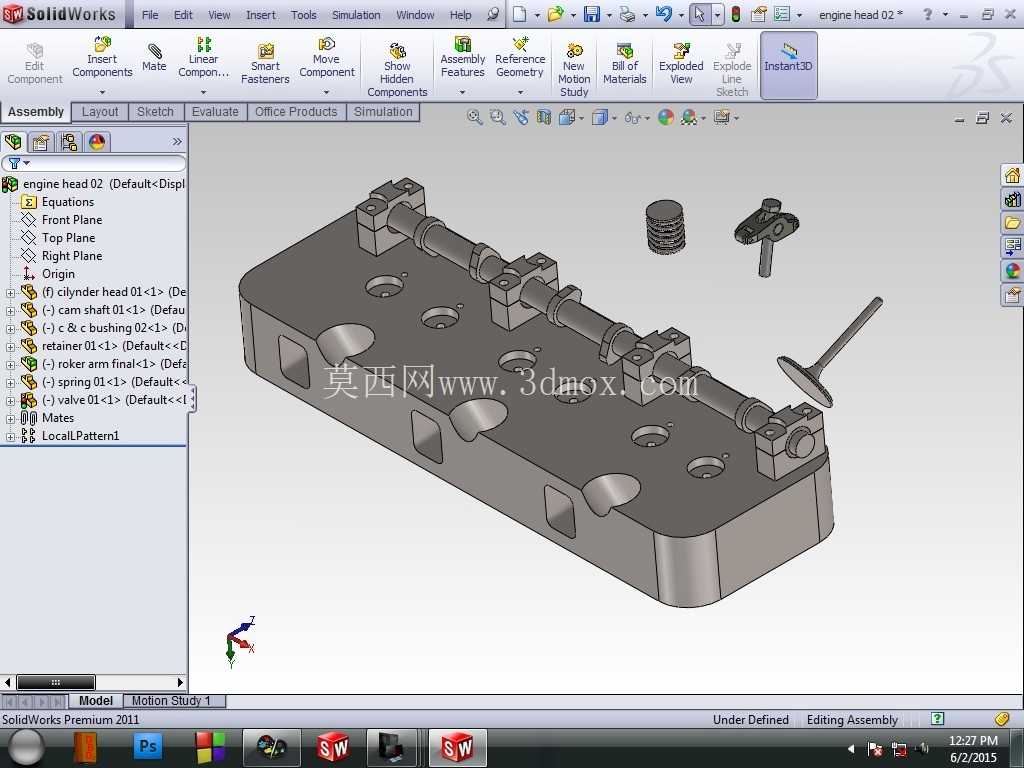

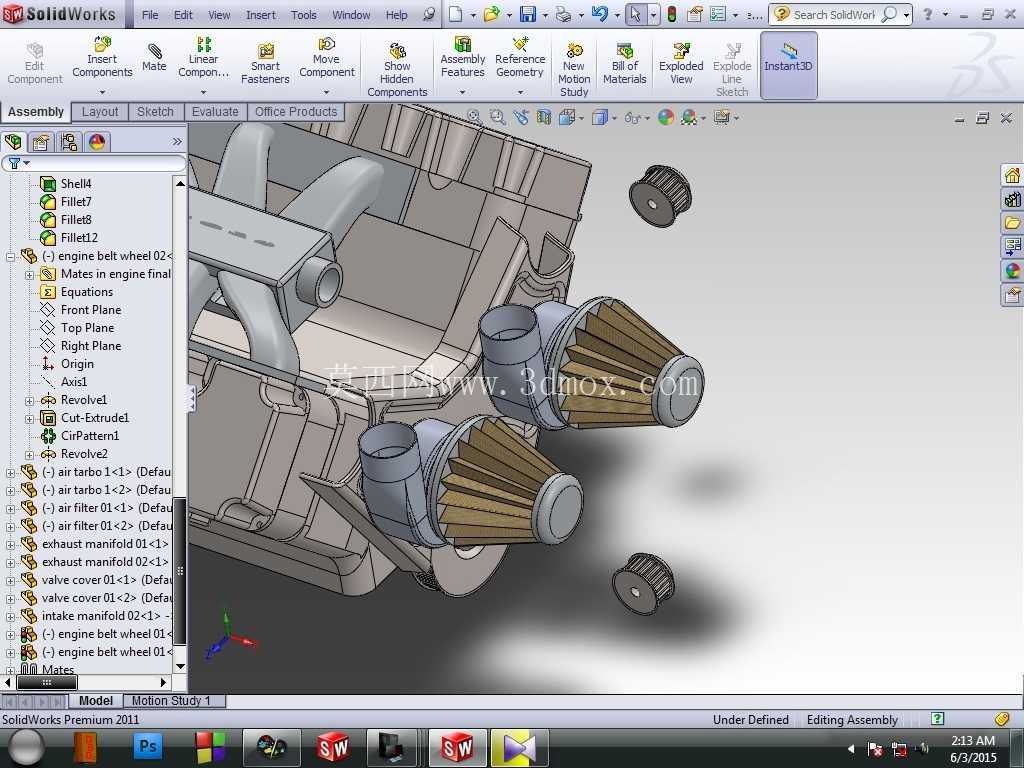

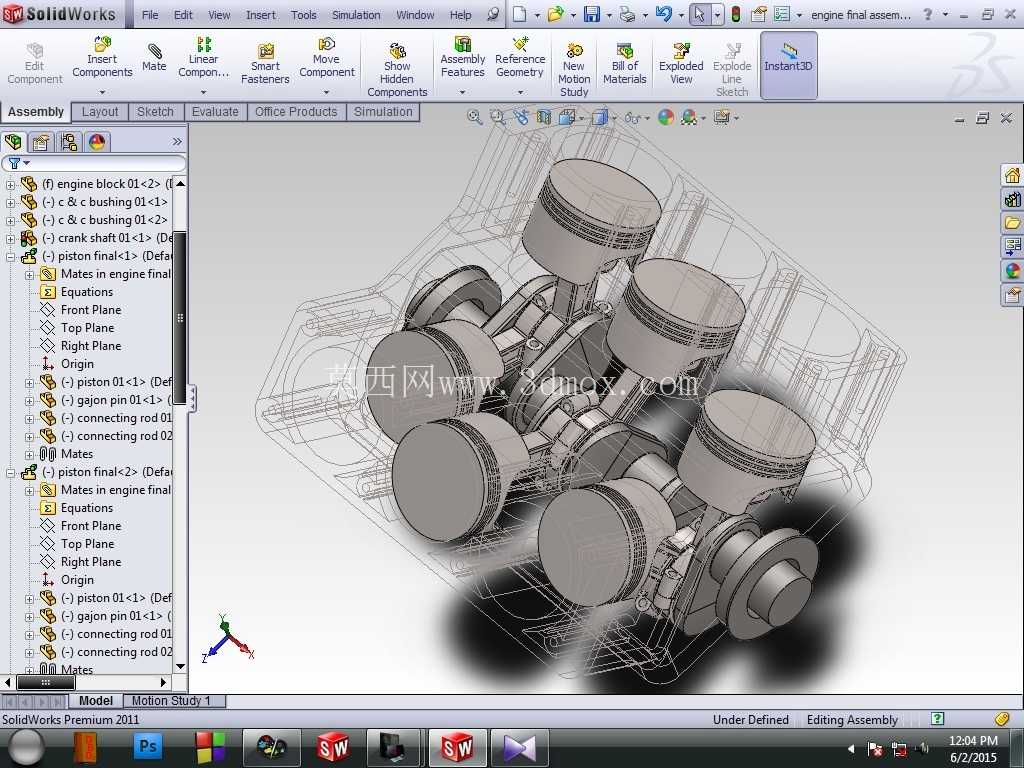

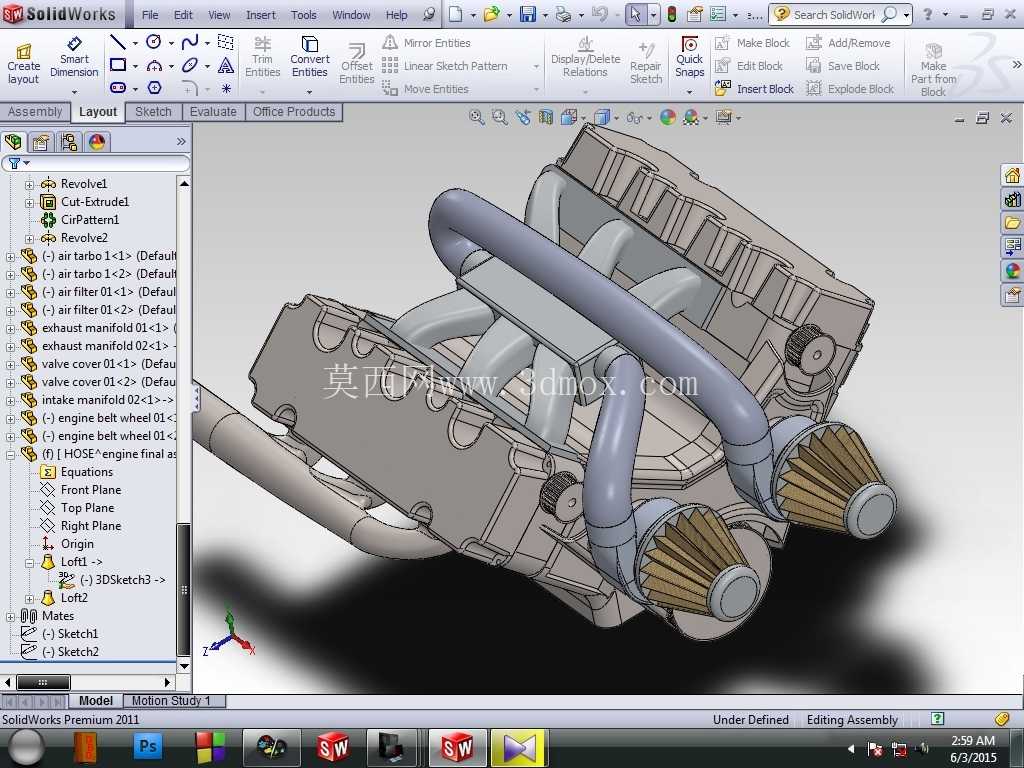

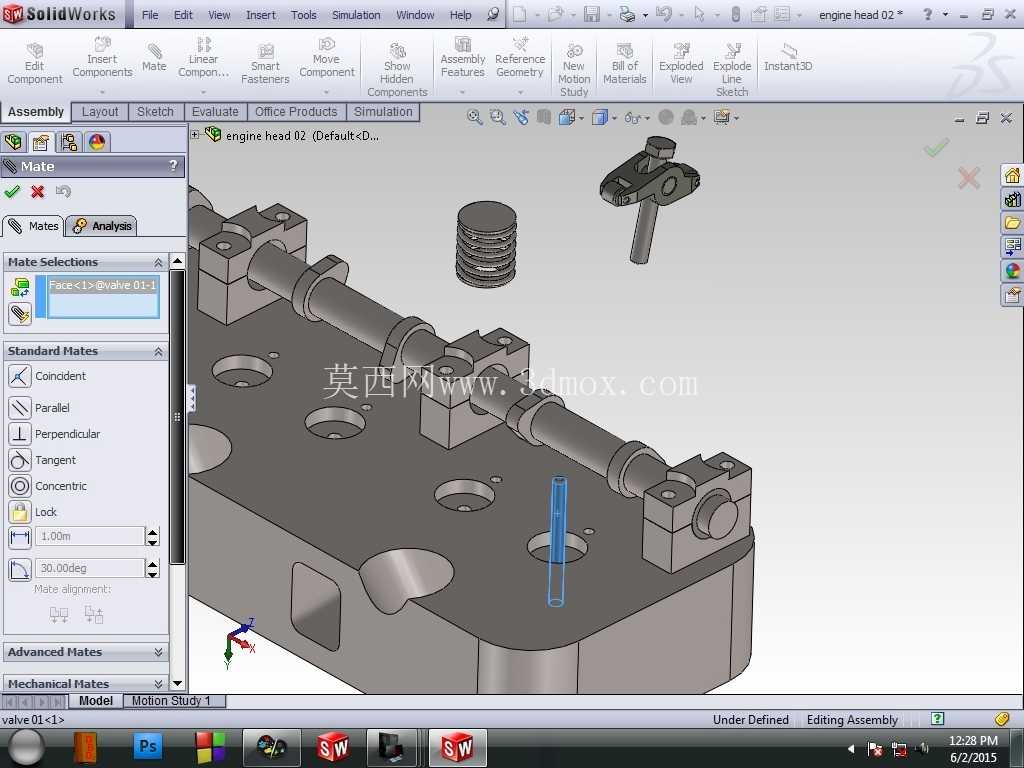

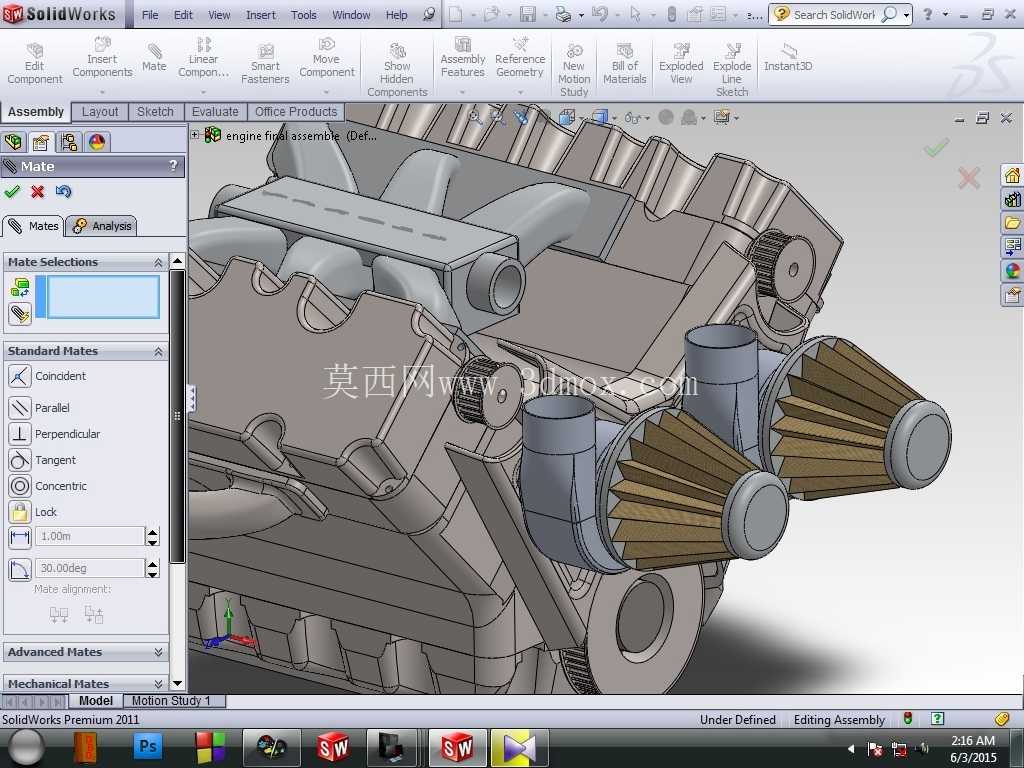

　　整机的上部进气管路采用弧形走向，避开了引擎盖的内板冲压凸起结构，进气口位置预留了空气滤清器的安装法兰，不需要额外设计转接座。在功能特性上，这套六缸结构的点火顺序按照1-5-3-6-2-4的做功顺序排布，能保证曲轴运转过程中的动平衡表现，相比四缸机型，六缸结构的做功重叠角更大，动力输出的平顺性更优，在低转速区间就能输出足够的扭矩，适配需要频繁启停、变负载运行的作业场景。建模过程中对曲轴、连杆、活塞的运动间隙做了动态仿真验证，活塞在上止点时与气缸盖的燃烧室间隙控制在0.8-1.2mm区间，既避免了活塞顶碰气门的风险，也能保证燃烧室的压缩比符合设计要求。

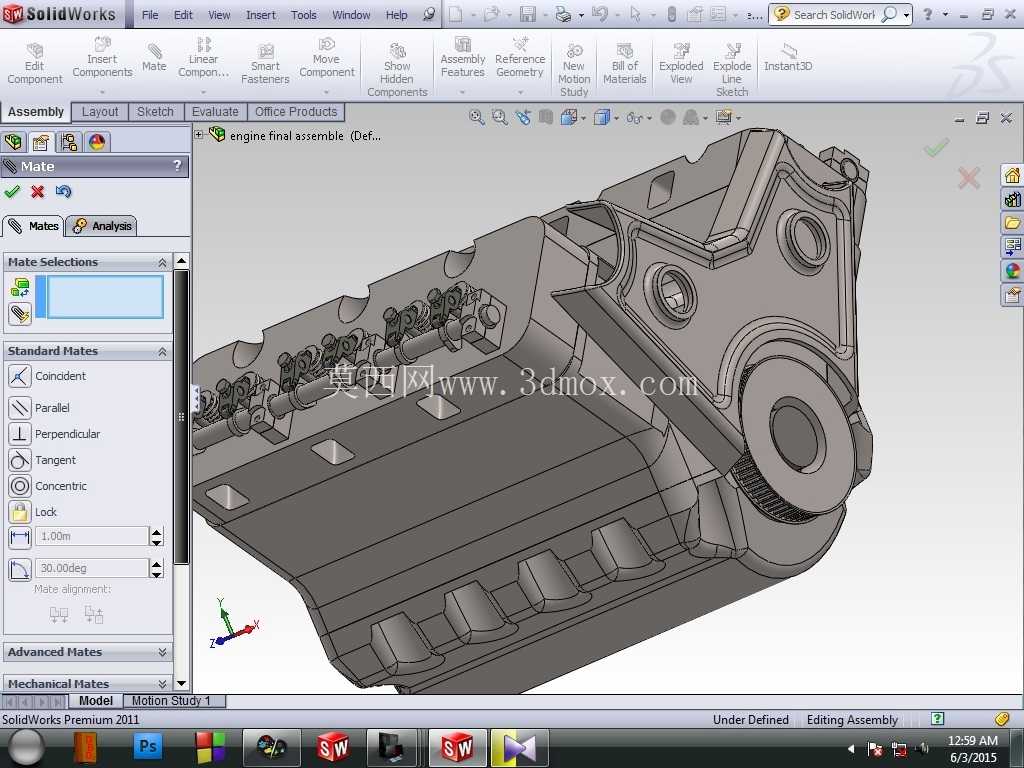

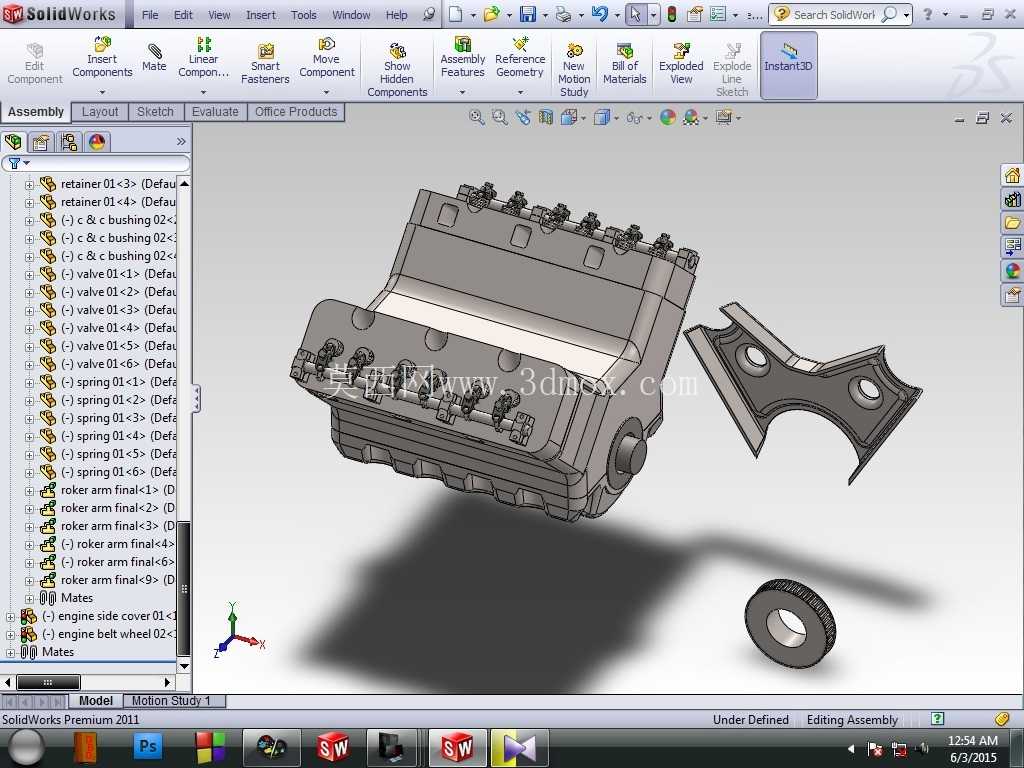

　　缸体外侧的加强筋布局经过受力优化，在曲轴主轴承座位置设置了横向加强筋，能承受做功冲程中产生的侧向冲击力，降低缸体的形变概率。排气歧管采用等长设计，每一段排气通路的长度差控制在5mm以内，能保证各缸的排气回压一致，提升排气效率，同时排气歧管的出口位置朝向车身底盘方向，适配三元催化器、排气前段的安装走向，不会与底盘的悬挂结构、传动轴产生运动干涉。在润滑系统的布局上，机油泵集成在曲轴前端，由曲轴直接驱动，机油滤清器的安装位设置在机体侧面便于操作的位置，日常保养时不需要抬升车辆就能完成滤芯更换，油底壳的造型做了倾斜设计，在车辆爬坡、倾斜作业时能保证机油集滤器始终处于油面以下，避免出现机油泵吸空导致的润滑失效问题。冷却系统的水道采用分层设计，缸体部分的水道优先冷却气缸壁上部区域，也就是做功时温度最高的位置，之后冷却液流入缸盖的水道，冷却燃烧室、气门座圈区域，最后通过节温器流出至散热器，这样的水流走向能保证整机各区域的工作温度控制在合理区间，避免出现局部过热导致的零件变形。
