丰田海拉克斯22R发动机气门室盖结构

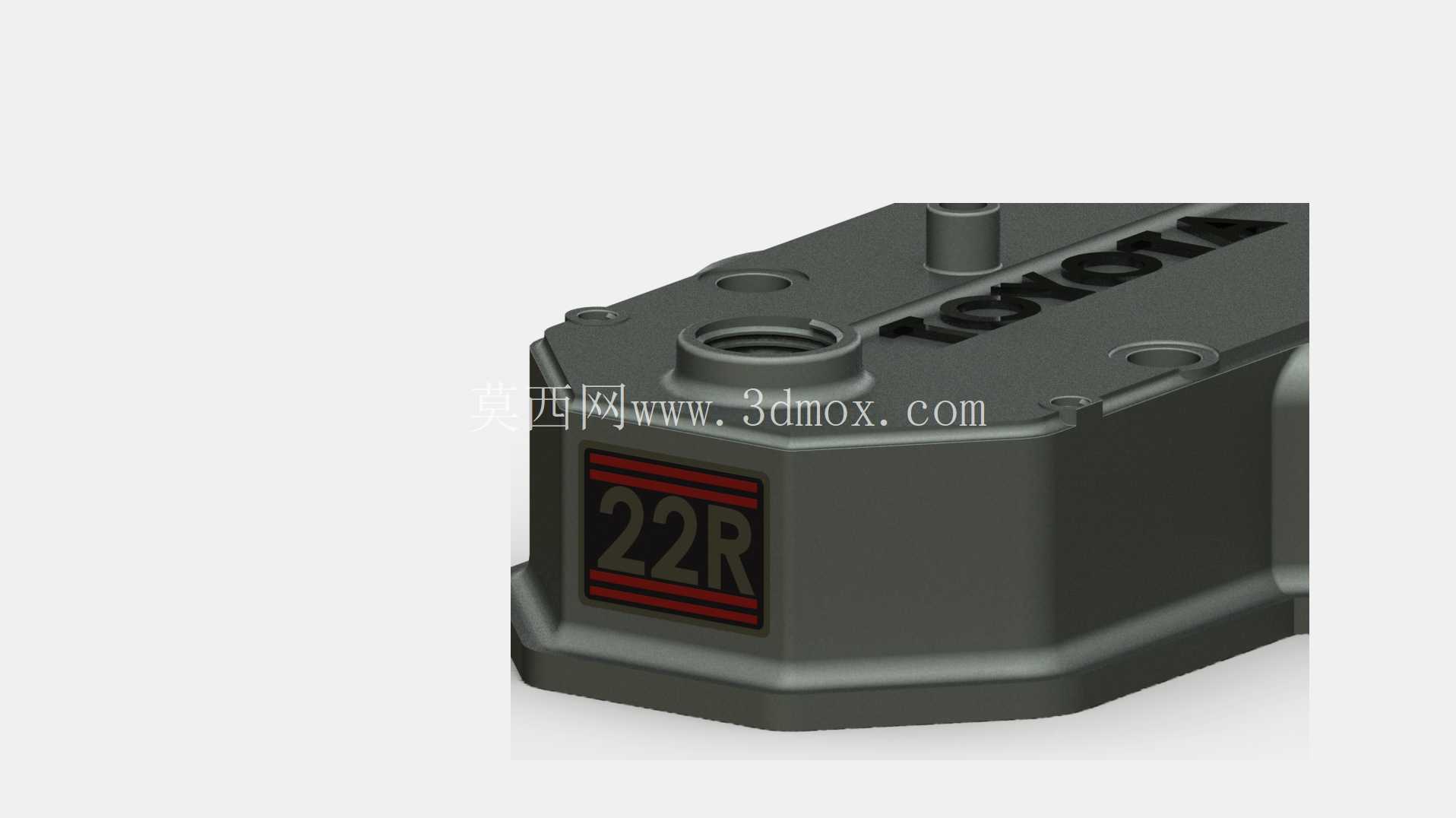

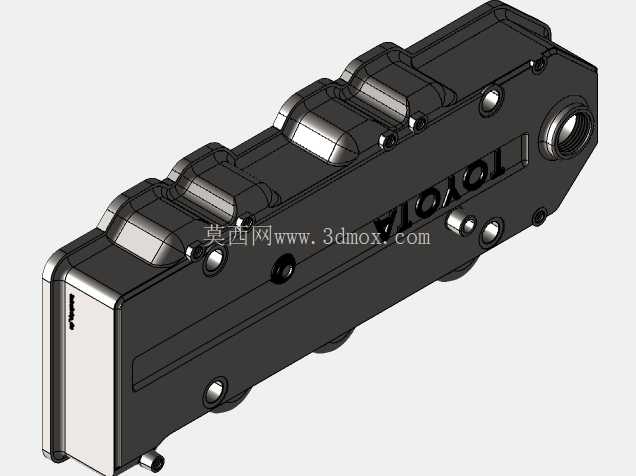

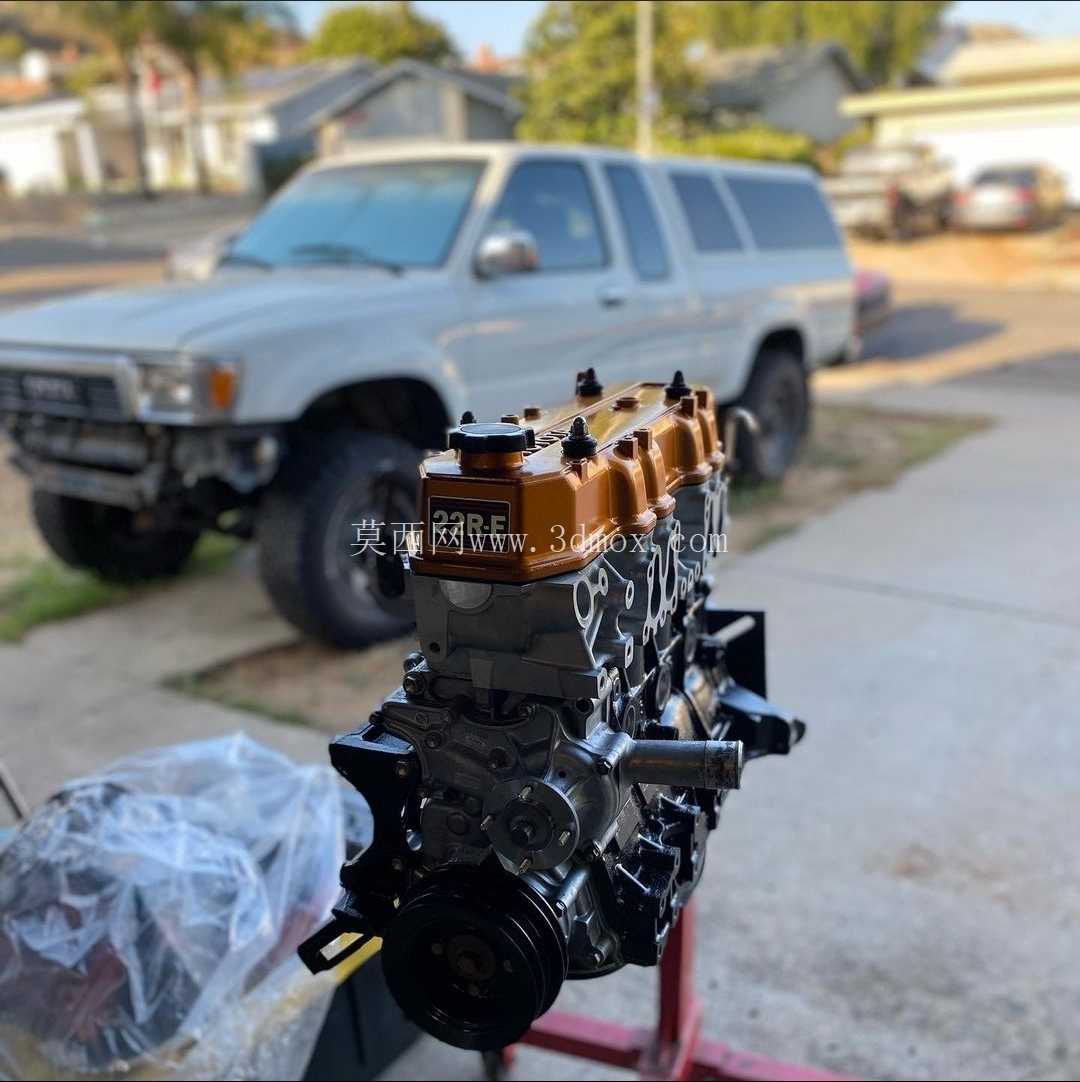

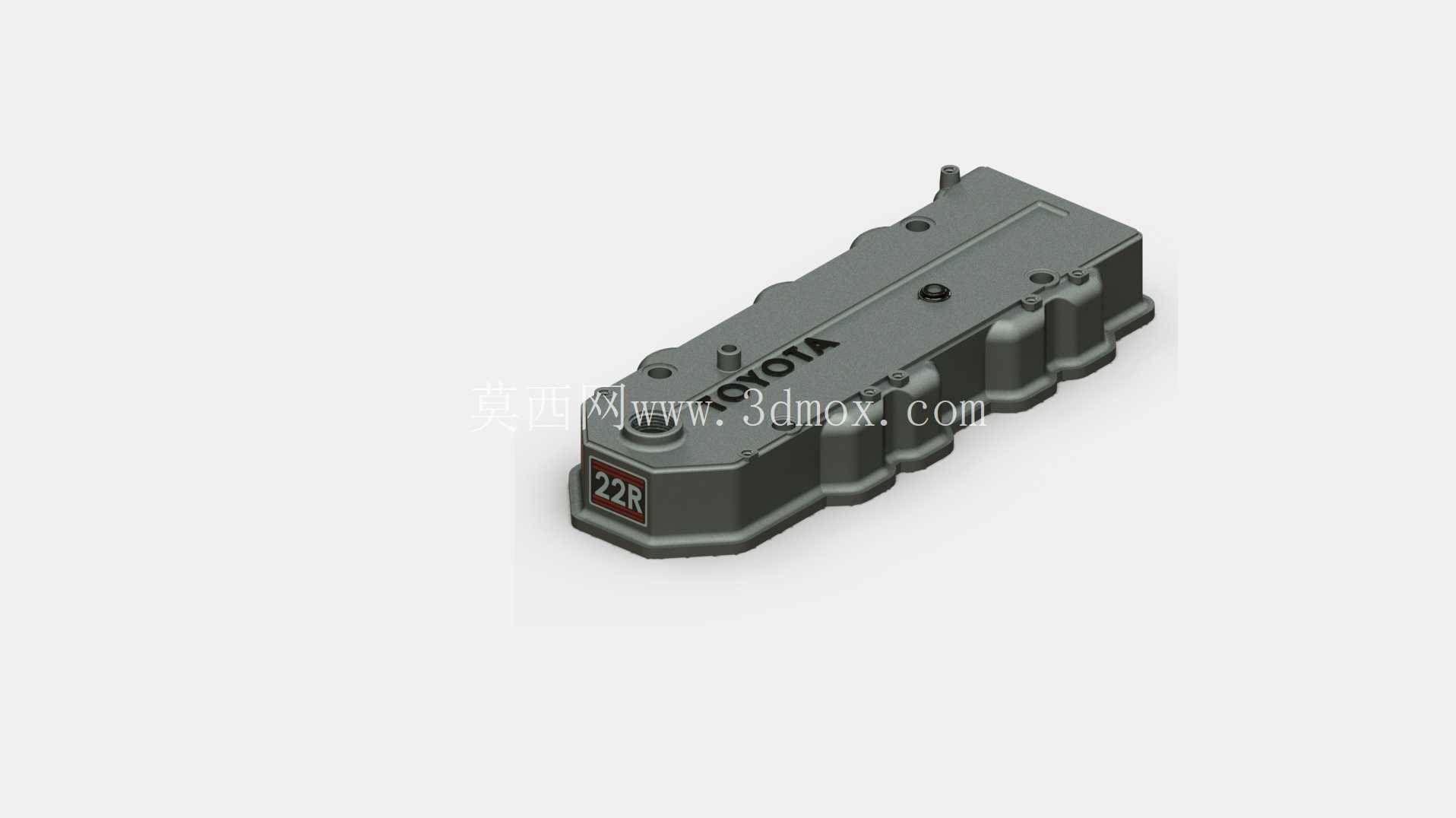

在日系经典越野车型的动力总成维护与改装场景中，气门室盖作为发动机上部核心密封与结构承载部件，其三维结构的还原精度直接影响密封性能验证、改装件适配开发以及维修作业的前置模拟效果。这款适配丰田Hilux与Cressida车型22R系列发动机的气门室盖，在实际装车场景中承担着密封气缸盖上部配气机构、隔绝机油飞溅外泄、为曲轴箱通风系统提供接口安装位、同时承载点火相关附件固定的核心作用，是自然吸气直列四缸汽油机上部不可或缺的结构件。

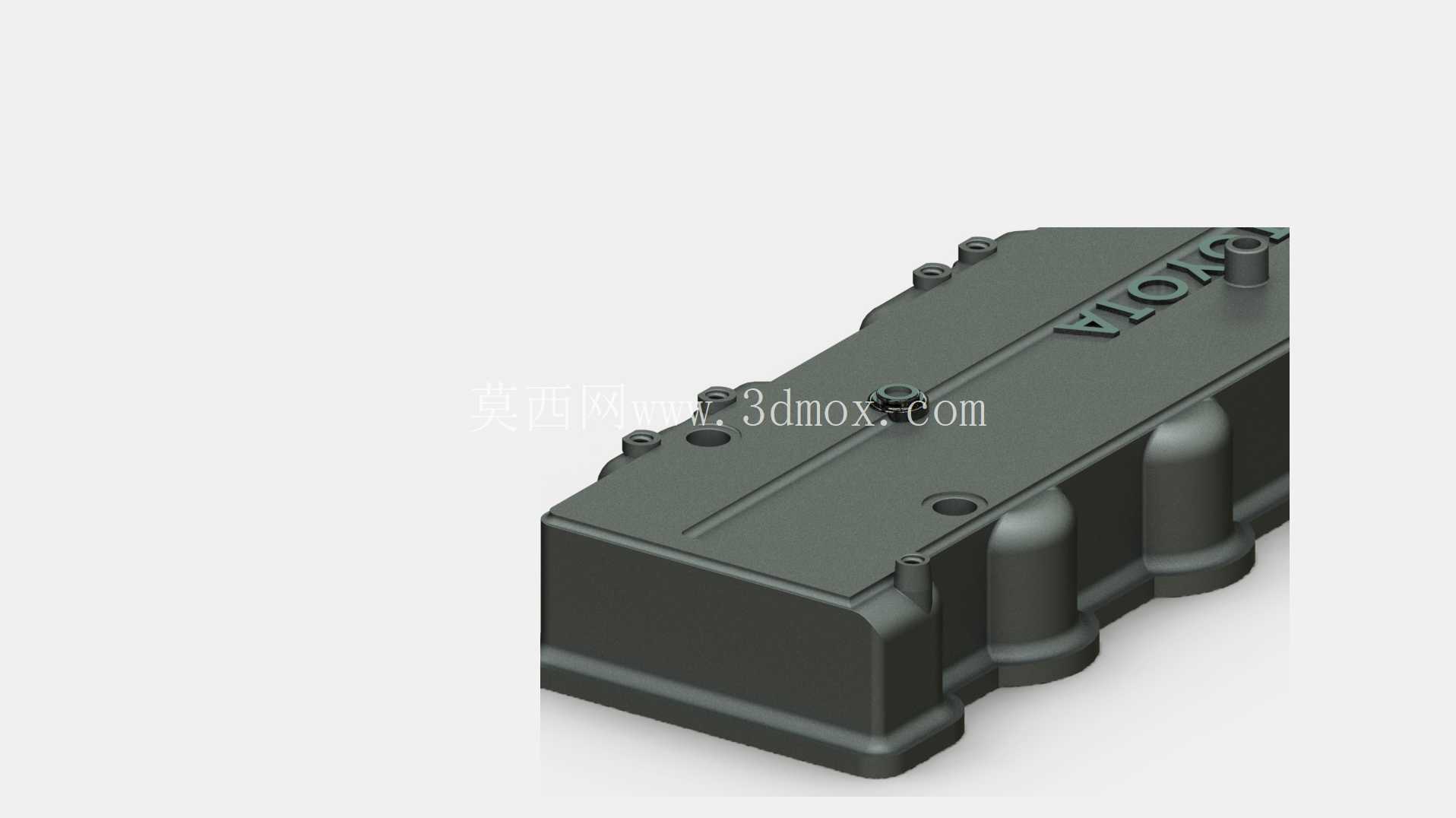

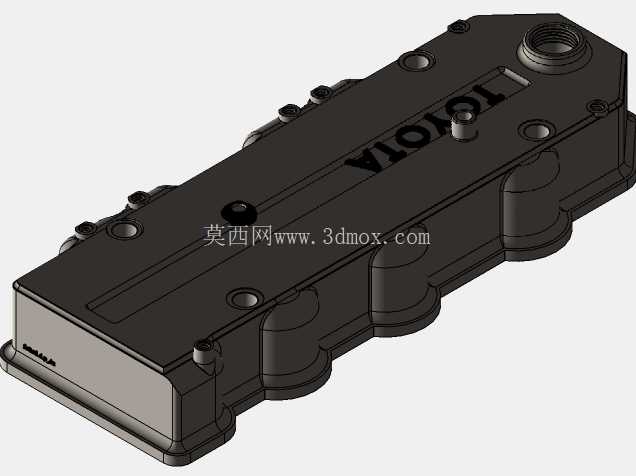

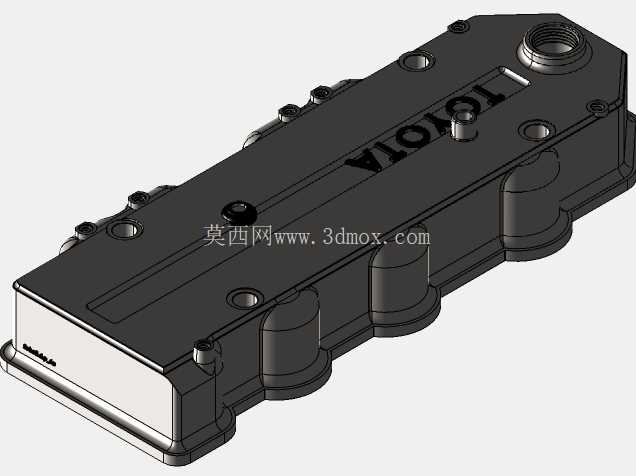

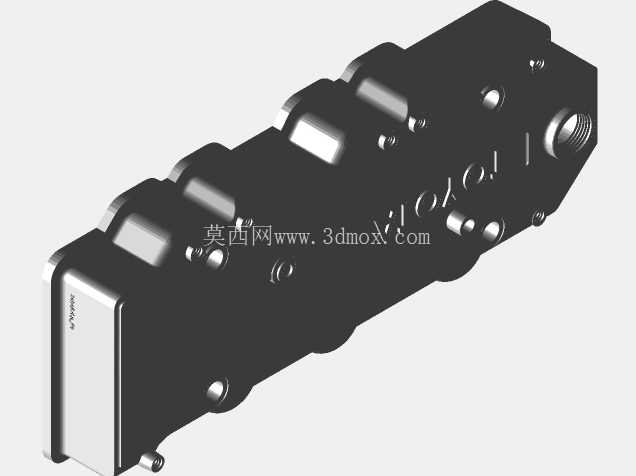

从实际功能特性来看，该气门室盖对应22R发动机的顶置气门布局，整体沿发动机缸盖长度方向延伸，覆盖整列凸轮轴与摇臂机构区域。其上部的凸起结构对应每个气缸的气门弹簧安装位，避免盖体与运动的气门摇臂、气门弹簧发生运动干涉，这部分的内腔避让尺寸是建模过程中需要重点校核的部分——若内腔避让余量不足，发动机高转速运转时气门弹簧的往复运动极有可能刮蹭盖体内壁，产生异常磨损甚至金属碎屑落入机油回路，引发配气机构的连锁故障。盖体边缘的螺栓孔位完全匹配22R缸盖的对应安装点位，孔位的分布间距、螺栓沉台深度都需要严格对应原厂设计参数，才能保证密封垫压紧力均匀分布，避免长期使用后出现机油渗漏的问题，这也是很多副厂气门室盖容易出现密封失效的核心原因——孔位公差控制不当导致压紧力不均，密封垫局部压溃或者压合不足。

从设计思路层面还原这款部件的结构逻辑，22R作为丰田上世纪八十年代推出的耐用型商用/乘用通用动力单元，气门室盖的设计优先考虑可靠性与维护便利性，而非极致的轻量化。盖体上预留的机油加注口位置、PCV阀安装接口、通风管路接头位都对应原厂发动机的管路布局，在建模过程中这些接口的内径、安装法兰的厚度、螺纹规格都需要与实车状态匹配，才能满足改装场景下的管路适配需求，比如改装油气分离装置时，就可以直接基于模型的接口尺寸提前匹配接头规格，减少实车试装的反复调整成本。需要注意的是，这款还原模型存在尺寸偏差，在用于结构验证或者改装件开发前，需要结合实车测量数据对关键安装尺寸进行校核，尤其是螺栓孔位的中心距、盖体与缸盖结合面的平面度相关尺寸，不能直接用于开模或者高精度适配场景。

在安装边界层面，这款气门室盖安装后与发动机周边的进气歧管、点火线束、刹车真空助力管路的间隙都有明确的空间要求，建模时还原的外部轮廓可以用于发动机舱布局的干涉检查——比如在给老款海拉克斯改装加大节气门或者高位进气管路时，可以直接将该气门室盖模型导入整车发动机舱装配体中，提前验证管路布置是否会与盖体产生干涉，避免实车安装时出现部件磕碰。盖体上部的装饰盖安装位也对应原厂的标识盖板固定点，对于追求原厂还原度的修复场景，这些小的安装凸台的位置、尺寸还原度会直接影响最终修复效果的精致度。

在越野使用场景中，22R发动机经常面临大角度爬坡、长时间高负荷运转的工况，气门室盖的密封性能直接影响车辆在极端姿态下的机油密封表现，若盖体结构设计存在缺陷，在车辆大角度倾斜时机油容易从密封面或者通风口甩出，引发机油损耗甚至高温起火的隐患。基于该三维模型可以对不同倾斜角度下的盖体内腔机油回流路径进行模拟，验证回油槽的设计是否合理，是否存在机油积存于密封面附近的问题，这对于越野改装场景下的发动机可靠性优化有实际参考价值。同时，在老车修复场景中，很多停产车型的原厂气门室盖已经难以采购，基于准确的三维模型可以通过小批量铸造或者3D打印的方式制作替换件，解决老车配件稀缺的问题，不过在制作替换件时需要重点修正当前模型存在的尺寸偏差，结合实车扫描或者原厂维修手册的尺寸参数进行校准，保证替换件的安装适配性。
