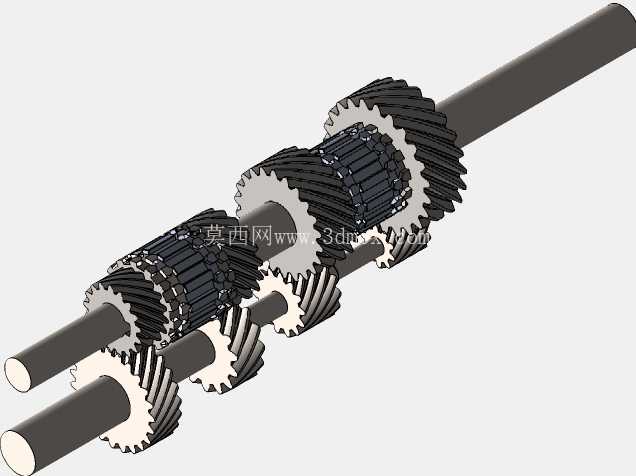

四档手动变速箱齿轮传动结构

　　这套四档手动变速的传动结构，核心围绕平行轴式常啮合斜齿轮组搭建，是前置后驱布局乘用车辆传动系统里的核心变速单元，日常主要承担发动机输出端扭矩与转速的匹配调节，适配车辆在起步、爬坡、巡航、加速等不同行驶工况下的动力需求，让发动机始终维持在合理的工况区间运转，兼顾动力输出效率与燃油经济性。从结构设计逻辑来看，整套传动组件采用三根平行布置的轴系承载所有传动齿轮，分别为输入轴、中间轴与输出轴，输入轴通过离合器与发动机飞轮端连接，接收发动机输出的初始动力，中间轴上固定布置多组不同齿数的常啮合主动齿轮，与输入轴、输出轴上的对应齿轮保持常啮合状态，输出轴上的从动齿轮则通过滚针轴承空套在轴体上，依靠同步器组件的轴向移动实现不同档位齿轮与输出轴的刚性连接，完成不同传动比的动力传递。

　　斜齿轮的选用是这套结构的核心设计点之一，相比直齿圆柱齿轮，斜齿轮在啮合过程中是逐步进入与退出啮合状态，重合度更高，传动过程中的冲击、振动与噪声都能得到有效控制，同时轮齿的接触应力分布更均匀，能承受更大的扭矩载荷，更适合乘用车辆日常行驶的复杂工况。设计过程中需要重点考量各档位齿轮的齿数匹配，四档作为直接档时，输入轴与输出轴通过同步器直接连接，传动比为1，此时动力传递不经过中间轴齿轮组，传动效率最高，适合高速巡航工况；一二档为低速大扭矩档位，通过小齿数主动轮搭配大齿数从动轮实现减速增扭，满足车辆起步、爬坡时的大扭矩需求；三档为过渡档位，传动比介于低速档与直接档之间，适配城市道路中速行驶的动力匹配需求。各轴系的安装边界需要严格控制，轴系的中心距公差直接影响齿轮的啮合侧隙，侧隙过小会导致轮齿啮合卡滞、运转发热严重，侧隙过大则会导致传动冲击增大、换挡异响，同时轴系的支撑轴承选型需要匹配各档位下的径向与轴向载荷，斜齿轮传动过程中会产生持续的轴向分力，需要选用可承受轴向载荷的圆锥滚子轴承或角接触球轴承作为轴系支撑，同时在轴系布置时预留合适的轴承预紧量，抵消轴系运转过程中的热膨胀量，避免轴承出现早期磨损。

　　同步器的布置位置也经过多轮优化，将一二档、三四档同步器分别布置在输出轴的对应齿轮组之间，缩短同步器的换挡行程，减少换挡过程中的齿轮空程量，提升换挡操作的顺畅度，同时同步器的锁环锥面角度与摩擦材料选型，直接影响换挡时的同步效率，避免换挡过程中出现打齿现象。整套齿轮组件的外形轮廓需要适配变速箱壳体的内部安装空间，轴系的轴向尺寸需要严格匹配壳体的轴承安装孔位，各齿轮的齿顶圆直径需要预留足够的壳体间隙，避免齿轮运转过程中与壳体发生干涉，同时输出轴的末端连接法兰需要与传动轴的万向节安装尺寸匹配，输入轴的花键尺寸需要与离合器从动盘的花键孔参数一致，保证动力传递接口的通用性。

　　在实际装车应用中，这套传动结构的可靠性直接影响整车的行驶表现，齿轮的模数选取需要匹配发动机的最大输出扭矩，避免大扭矩工况下出现轮齿折断、齿面点蚀等失效形式，齿轮的齿面热处理工艺需要达到对应的硬度要求，提升齿面的耐磨性能，延长整套变速结构的使用寿命。日常维护过程中，需要通过变速箱壳体上的注油口加注对应标号的齿轮油，保证齿轮啮合面与轴承位置得到充分润滑，减少运转过程中的摩擦损耗，同时齿轮油可以带走齿轮啮合产生的热量，维持变速箱内部的工作温度在合理区间。
