踏板车用无级变速传动结构设计

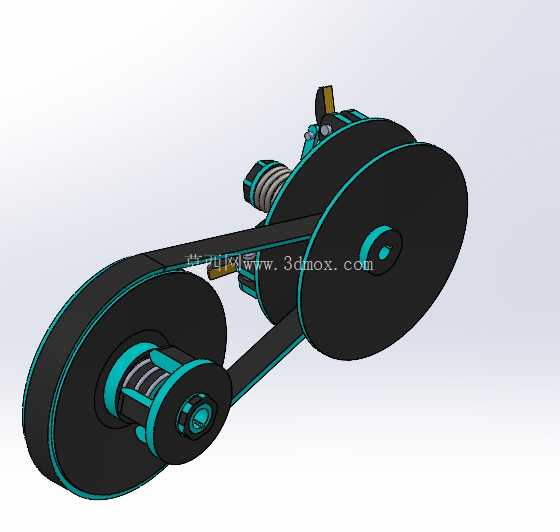

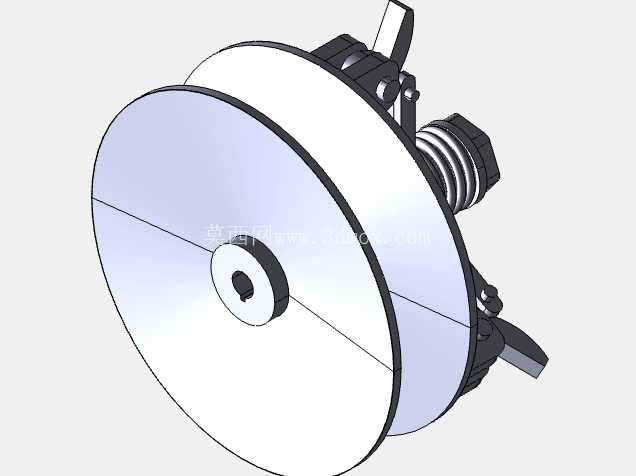

　　踏板车作为短途通勤类两轮交通工具，其动力传递的平顺性直接决定骑行体验，无级变速结构无需手动操作离合与换挡机构，能根据发动机转速与负载变化自动匹配传动比，适配城市道路频繁启停、低速蠕行、中速巡航的多元行驶场景，尤其适合非专业驾驶人群使用，降低操作门槛的同时减少换挡过程的动力中断与冲击。这套传动结构的核心功能是实现动力输入到后轮输出的连续变速调节，主动轮端集成了滚子、凸轮与弹簧组件，当输入转速升高时，滚子在离心力作用下沿凸轮型面径向移动，推动主动轮动盘向定盘靠拢，挤压V型皮带改变主动轮的有效工作直径；对应从动轮端在弹簧预紧力作用下，动盘随皮带张力变化反向调整工作直径，整套过程无需额外电控或液压执行机构，完全依靠机械力平衡实现传动比的连续变化，结构可靠性高，维护成本低。

　　从设计思路来看，整套结构优先考虑两轮车狭小的安装空间约束，将变速执行机构与带轮集成设计，主动轮与从动轮的中心距需匹配踏板车发动机舱与后轮摇臂的布置边界，皮带的包角设计兼顾大传动比下的传动效率与小传动比下的皮带寿命，滚子的型线与重量经过匹配计算，确保低速起步阶段传动比足够大以提供充足扭矩，高速巡航阶段传动比降低以控制发动机转速，减少不必要的能耗。弹簧的刚度选型直接影响变速响应特性，刚度过大会导致变速滞后，低速阶段发动机转速过高带来不必要的震动；刚度过小则会导致高速阶段皮带打滑，传动效率下降，设计中需结合目标车型的发动机功率输出曲线、整车整备质量、常用行驶车速区间反复匹配弹簧预紧力与滚子重量参数。

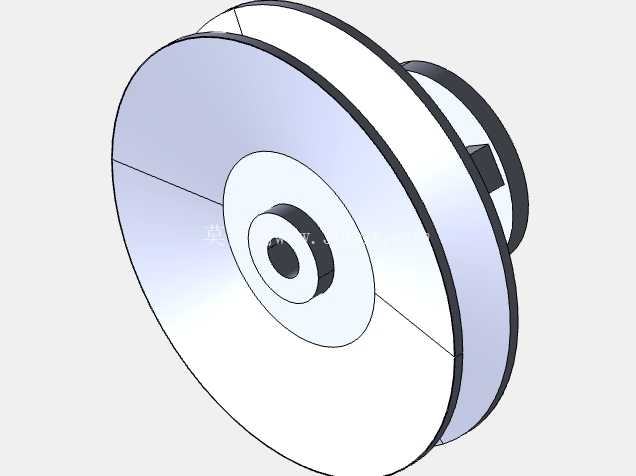

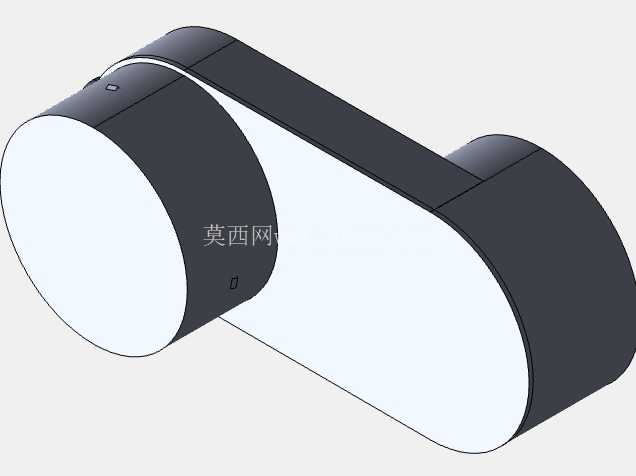

　　带轮的工作面采用锥面设计，锥角角度经过优化，既保证皮带与轮面的足够摩擦力避免打滑，又减少变速过程中皮带的轴向移动阻力，确保传动比切换过程平顺无卡顿。安装边界方面，主动轮的输入轴需与发动机曲轴输出端同轴匹配，轴径与键槽尺寸适配常用小排量踏板车动力单元的输出接口，从动轮的输出轴需匹配后轮减速机构的输入接口，整套传动组件的外轮廓尺寸避开发动机舱内的散热风道、线束布置空间，皮带的张紧行程预留足够余量，抵消长期使用后的皮带磨损伸长量，无需额外设置张紧轮即可保证全寿命周期内的皮带张紧力处于合理区间。

　　在实际使用场景中，这套结构可覆盖从起步到最高车速的全工况传动需求，低速大负载爬坡时，主动轮工作直径处于最小值，从动轮工作直径处于最大值，提供最大减速比放大输出扭矩；平路高速巡航时，主动轮工作直径增大，从动轮工作直径减小，降低减速比让发动机处于经济转速区间。结构中所有运动部件的润滑路径做了针对性设计，滚子与凸轮接触面、带轮轴与衬套配合面预留润滑脂存储腔，减少长期运转的磨损量，皮带采用耐油耐温的橡胶复合材料，适配发动机舱内的高温工作环境，避免长期使用后出现开裂、拉长失效的问题。
