学生方程式赛车限滑差速器结构设计

项目分类:汽车类 发布时间:2026-06-18 ID:1188917
  • 学生方程式赛车限滑差速器结构设计

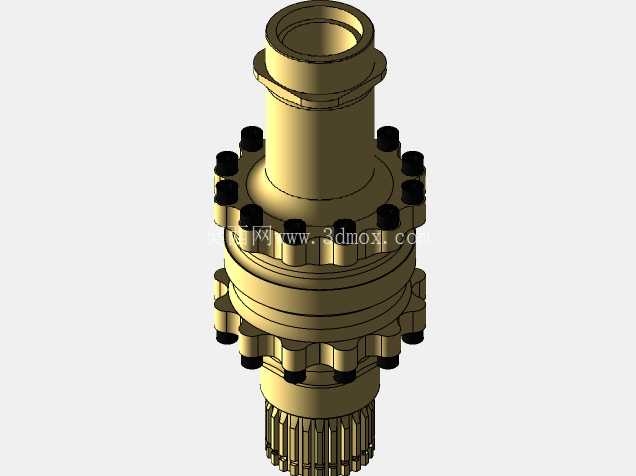

  在学生方程式赛车的传动系统布局中,限滑差速器是决定整车弯道操控表现、动力输出效率的核心传动部件,不同于民用乘用车的开放式差速器,这类应用于竞速场景的限滑差速器需要在驱动轮出现转速差时,通过内部机械结构自动分配左右半轴的扭矩输出,避免单侧驱动轮打滑空转造成功率损失,同时保证赛车在高速过弯、急加速出弯、湿滑路面行驶时的牵引力稳定性。从结构设计逻辑来看,这款差速器采用了多片式摩擦限滑的核心结构,主体壳体采用高强度合金材质的一体化锻坯加工而成,壳体外周均匀布置的螺栓连接结构,用于将差速器壳体与主减速从动齿轮刚性连接,保证主减速齿轮传递过来的动力能够完整输入到差速器内部。壳体上下两端的阶梯轴颈是核心的安装定位基准,上端轴颈用于适配传动系统的支撑轴承,匹配赛车后副车架上的轴承座安装位,轴颈上设计的环形卡槽用于安装轴用挡圈,限制轴承的轴向窜动,保证差速器整体在传动箱内的轴向定位精度;下端的花键轴结构用于对接动力输入或者输出端的连接法兰,花键参数采用大模数渐开线花键设计,能够承受大扭矩输出下的冲击载荷,避免花键齿面出现压溃、磨损问题。

  在内部结构的设计思路上,这款差速器摒弃了复杂的电子控制单元,完全依靠机械结构实现限滑功能,内部的行星齿轮、半轴齿轮与摩擦片组堆叠布置,当左右驱动轮出现转速差时,行星齿轮的自转产生的轴向推力会压紧摩擦片组,通过摩擦片之间的摩擦力矩限制左右半轴的转速差,这种纯机械结构的限滑设计对于学生方程式赛车来说可靠性更高,不需要额外布置传感器、控制线路与液压执行机构,能够有效降低整车重量,同时减少赛事过程中的故障点,符合学生赛车设计中轻量化、高可靠性的核心要求。

  从安装边界尺寸来看,这款差速器的整体径向尺寸控制在适配学生方程式赛车后置后驱布局的传动箱空间范围内,外周螺栓的分布圆直径经过精准计算,能够直接匹配多数赛事中常用的主减速从动齿轮安装孔位,不需要额外设计转接法兰,降低传动系统的装配复杂度;轴向总长度经过压缩设计,能够在有限的后副车架安装空间内,给两侧的半轴万向节留出足够的摆动空间,避免赛车在悬架跳动过程中半轴与周边结构发生运动干涉。在实际的赛事应用场景中,这类限滑差速器需要承受赛车急加速时的峰值扭矩冲击,以及过弯时连续的差速动作,因此在结构设计时,壳体的壁厚经过了有限元受力分析优化,在螺栓连接位置、轴颈过渡位置都设计了足够的圆角过渡,避免应力集中导致的壳体开裂问题;外周的螺栓采用高强度法兰面螺栓,按照规定的扭矩对角拧紧,保证连接面的压紧力均匀,避免大扭矩传递过程中出现连接松动。

  对于从事赛车传动结构设计、三维建模的从业者来说,这款差速器的结构设计具备很高的参考价值,其整体结构紧凑,所有的安装定位基准都符合机械加工的工艺要求,轴颈的尺寸公差、花键的参数设计、螺栓的排布逻辑都可以直接作为同类型竞速车辆差速器设计的参考蓝本,在建模过程中可以清晰观察到限滑差速器从动力输入到扭矩分配的完整传动路径,理解纯机械式限滑结构的工作原理,以及各个结构部件在实际工作过程中的受力状态,帮助设计人员在后续的同类产品开发中,平衡好结构强度、整体重量、安装空间三者之间的关系,避免出现设计的部件无法适配安装空间、或者强度不足以承受工况载荷的问题。同时这款差速器的外部结构没有多余的冗余设计,所有的外部特征都是为了实现安装定位、动力连接、结构紧固的功能,没有多余的装饰性结构,完全符合竞速车辆部件功能优先的设计原则。
