伟巴斯特车载空气加热器结构设计

在商用车、房车以及高寒区域作业的工程车辆配套设计中，独立式空气加热器是解决低温环境下车厢采暖、发动机低温启动辅助预热的核心部件，本次呈现的伟巴斯特Air Top Evo 40款加热器结构，完全围绕车载安装场景的实际约束完成设计落地。从实际装车场景来看，这类加热器普遍布置在车厢侧壁、底盘侧方预留安装位或是驾驶室后部的独立舱室内，不需要依托车辆发动机冷却液循环即可独立工作，通过燃烧燃油产生热量，经换热结构将流经设备的冷空气加热后送入目标空间，既可以在车辆熄火状态下独立为驾驶室供暖，避免长时间怠速着车带来的燃油消耗与发动机磨损，也能在极寒环境下提前为车厢预热，去除挡风玻璃结霜，提升驾乘人员的冬季用车体验，部分特种作业场景下还可搭配风道为车载设备舱提供恒温防护，避免低温导致的电子元件、液压管路工作异常。

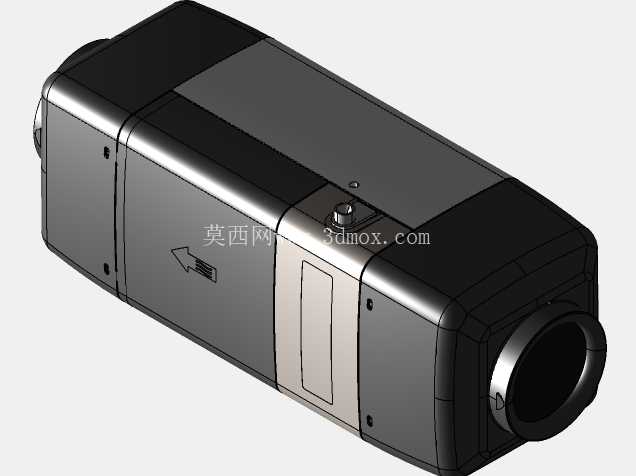

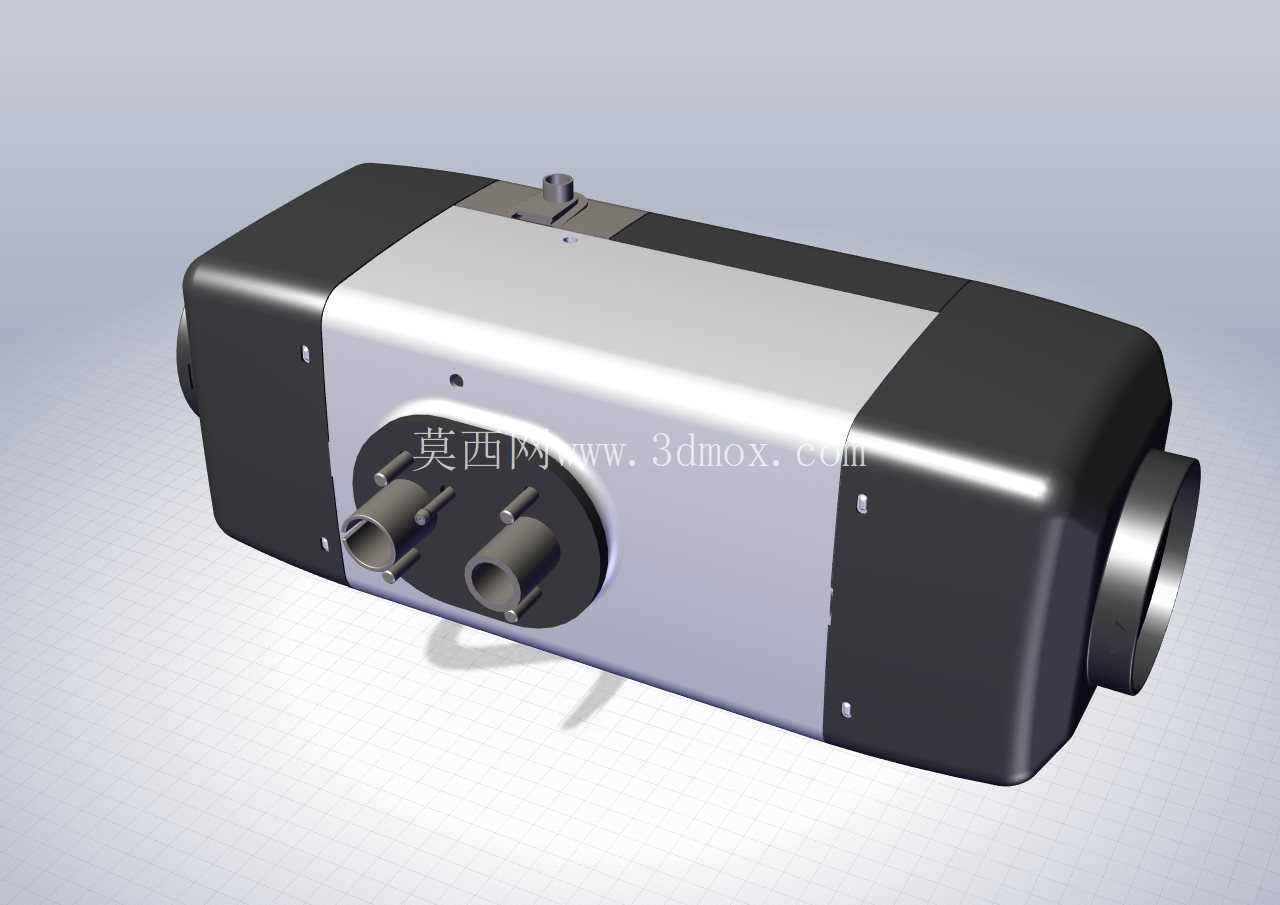

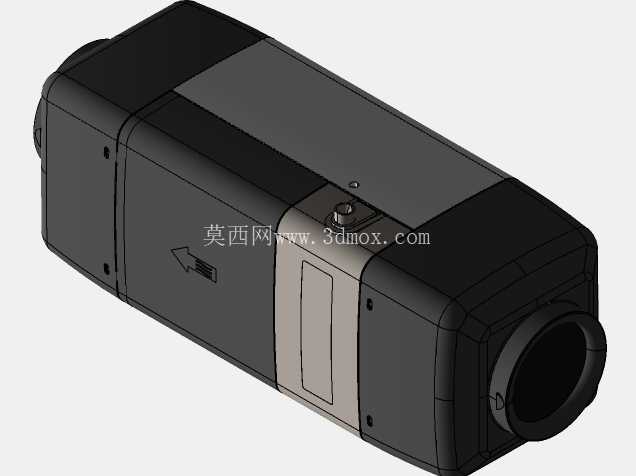

从功能特性的设计逻辑来看，这款加热器采用横置筒式的主体结构，整体分为燃烧换热段、控制段、进出风段三个核心功能区，两端的黑色端盖为阻燃耐高温工程塑料材质，既承担壳体密封、内部组件固定的作用，也能降低设备工作时的表面温度，避免安装维护过程中发生烫伤风险；中部银灰色的主壳体为铝合金拉伸成型，兼顾轻量化与导热散热的平衡，壳体表面预留的固定点位可直接匹配通用安装支架，不需要额外做打孔改装。正面预留的两个管路接口为燃油供给与废气排出接口，接口位置做了凸起的密封法兰结构，可直接适配标准快插管路，降低现场装配的密封难度；侧方的大直径接口为热风输出端，可对接不同直径的波纹送风软管，根据车厢布局灵活调整送风方向，另一端的进风端内置初效滤网结构，可阻挡外界粉尘、飞絮进入换热腔，延长设备内部清洁维护周期。

在安装边界的尺寸把控上，这款加热器的整体外形做了紧凑化处理，横置布局的长度方向尺寸控制在适配多数车型侧围安装位的范围内，径向尺寸避开了车辆底盘管线、车架横梁的常见布置位置，安装时只需要在固定面预留四个对应螺栓孔位，同时预留出燃油管、废气管、供电线束的走线空间即可完成装配，不需要对原车结构做大规模切割改动。设备底部预留的冷凝水排放槽结构，可将燃烧过程中产生的冷凝水及时排出壳体外，避免低温环境下积液结冰堵塞内部流道；控制模块集成在壳体上部的凸起舱室内，与高温换热区做了隔热隔离，避免长期高温烘烤导致电控元件老化加速，外部接线端子采用防水接插件，可适配车辆底盘的涉水、高湿工作环境，不需要额外做防水防护处理。

从结构设计的细节考量来看，这款加热器的内部换热结构采用多道折返式流道设计，燃烧产生的高温烟气在换热腔内部多次折返流动，充分将热量传递给外侧的空气流道，在保证换热效率的同时控制排气温度，避免排气端温度过高引燃周边的橡塑管线、内饰材料；燃烧器组件采用模块化快拆设计，后期维护时只需要拆开端部端盖即可取出燃烧芯体做积碳清理，不需要将整个设备从安装位拆下，大幅降低售后维护的工时成本。壳体的拼接位置全部采用耐高温密封胶条做压合密封，既避免燃烧废气泄漏进入送风通道造成安全隐患，也防止外界雨水、洗车水进入设备内部造成电路短路、金属部件锈蚀。针对车载场景的振动工况，所有内部组件的固定点位都加装了橡胶减震垫，可过滤车辆行驶过程中产生的颠簸振动，避免长期振动导致的连接件松动、线束接插件脱落问题，设备整体的抗振动等级完全匹配商用车、工程车辆的行驶工况要求，不需要额外做减震加固处理。
