乘用车橡胶轮胎外观结构三维数模

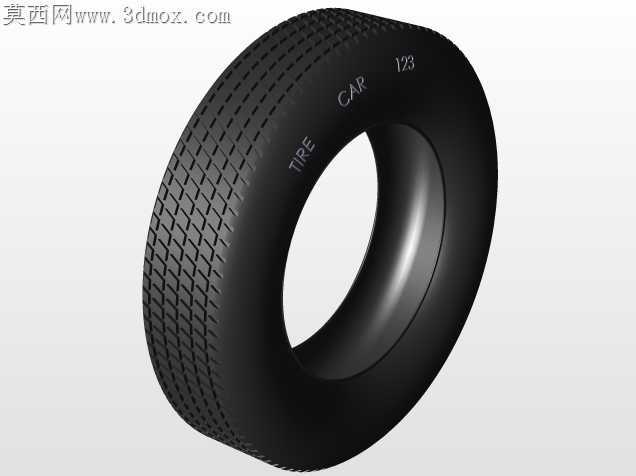

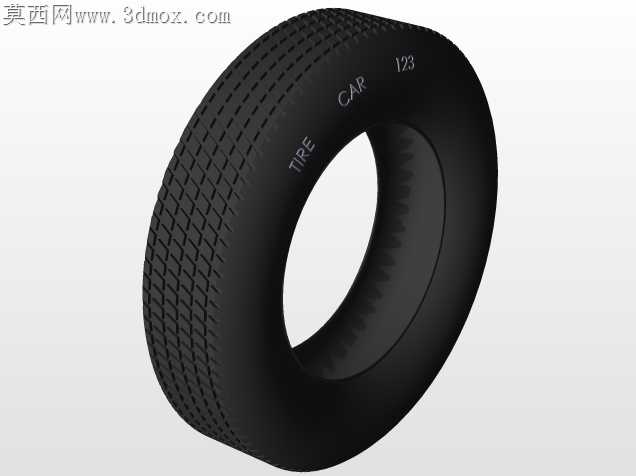

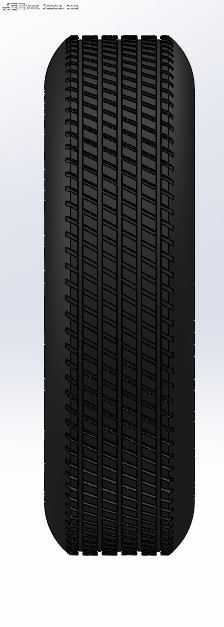

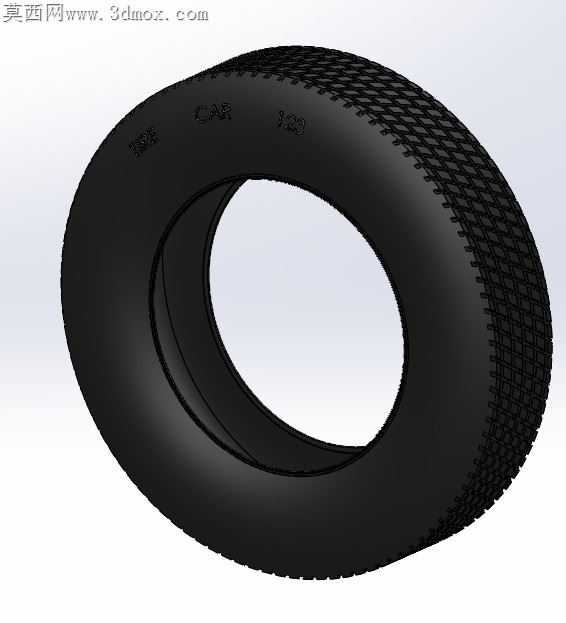

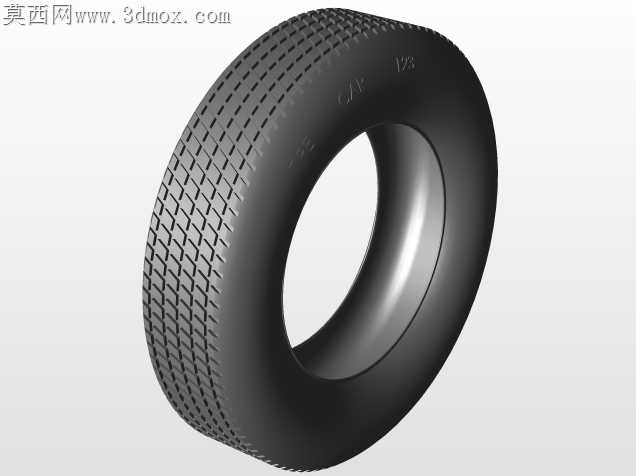

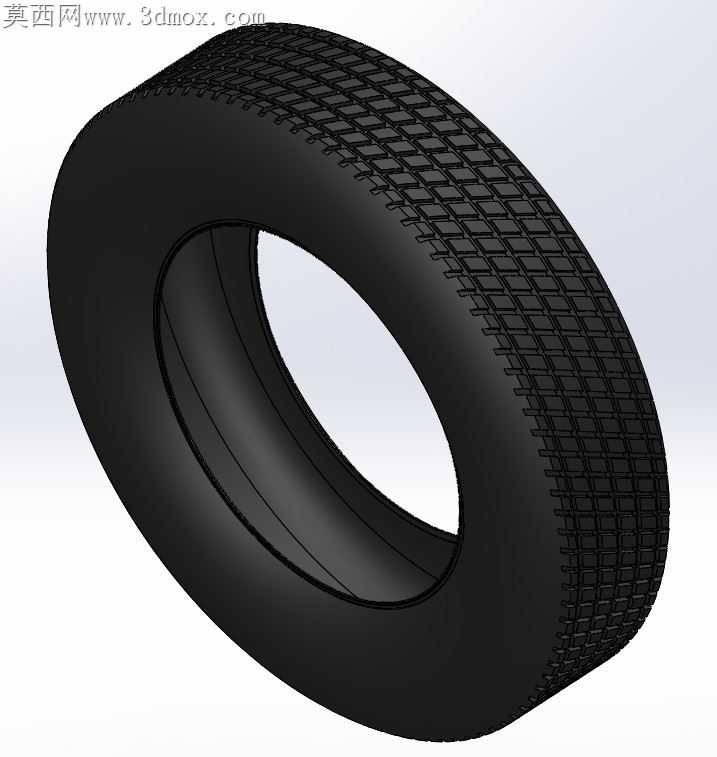

常规乘用轮胎硫化加工环节，胎面花纹的棱角清晰度、胎侧曲面的脱模斜度控制，直接决定成品合格率，这套数模在曲面构建阶段就把加工端的痛点纳入考量。胎面块状花纹的侧壁预留了0.15°的脱模斜度，花纹块根部做了R0.2的圆角过渡，避免硫化开模时橡胶拉扯造成的缺胶、毛边过厚问题，不用后期反复修模调整分型面位置。胎侧的字符标识采用下沉0.3mm的浅浮雕结构，字符边缘同样做了微小圆角，既保证标识压印清晰，也不会因为字符棱角过锐造成脱模时的橡胶撕裂，适配常规的两半模硫化工艺，不用额外拆分活络模的复杂镶块，能降低模具加工成本。胎圈与轮辋配合的贴合面，曲面公差控制在0.1mm以内，配合面没有多余的凸起或凹陷结构，装配时能保证胎圈与轮辋的密封面完全贴合，减少充气后的慢漏气隐患。胎面花纹的沟槽深度按照常规乘用胎的耐磨余量设置，沟槽底部的圆弧过渡能分散行驶时的应力集中，避免石子嵌入后造成的胎面割伤，也能减少硫化时胶料流动的死角，保证花纹根部的胶料密度均匀。胎体的环形曲面做了等厚度偏移处理，不同位置的胶厚差控制在0.2mm以内，硫化时胶料的受热收缩更均匀，不会出现局部厚薄不均导致的动平衡偏差过大问题。渲染阶段的橡胶材质调试，特意区分了胎面与胎侧的光泽差异，胎面因为接触地面呈现半哑光的粗糙质感，胎侧保留轻微的橡胶自然光泽，还原真实橡胶件的视觉效果，不用额外叠加多余的纹理贴图破坏结构本身的表达。这套数模没有添加多余的装饰性结构，所有曲面细节都对应真实轮胎的加工与装配需求，能直接用于模具设计参考、装配干涉校验，也能作为橡胶件建模的实训案例，帮助理解曲面设计如何对接实际加工工艺，避免建模时只追求外观效果忽略生产端的落地限制。
