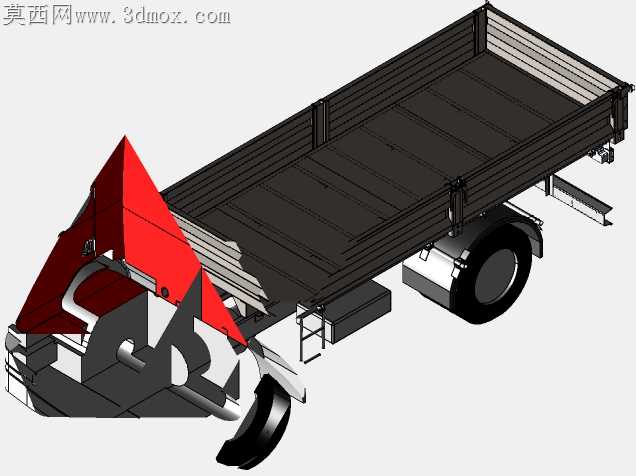

适配JAC车型的金属薄板载货舱结构设计

轻卡货舱长期在城郊非铺装路面、建材市场颠簸路段作业时，薄板拼接处的应力集中开裂是最常见的失效问题，常规等厚直板拼接的货舱，在满载急刹、过坑侧倾时，焊缝位置承受的交变应力往往超出普通冷轧板的疲劳阈值，使用半年就容易出现边角开焊、底板凹陷的问题。这款适配JAC车型的货舱在结构上做了针对性的应力分散处理，舱体边角没有采用直角拼接的常规方案，而是在折弯处预留了小半径的过渡弧面，既减少了折弯加工时的板材回弹量，也能让路面传递的颠簸应力顺着弧面均匀扩散到整个舱壁，不会在焊缝位置形成应力聚集。舱体与车架连接的吊耳位置，没有直接在薄板舱壁上焊接固定座，而是在连接点内侧加了局部加厚的衬板，衬板与舱壁之间采用段焊加塞焊的组合连接方式，既避免了满焊带来的板材热变形，也能让固定点的受力通过衬板分散到更大面积的舱壁上，不会因为长期颠簸出现固定点撕裂的问题。底板位置压了多道平行的加强筋，筋条高度控制在不影响货物平铺的范围内，不需要额外加焊方管骨架，就能让薄板底板的承重能力提升近40%，同时减少了焊接工序带来的变形矫正工作量。舱体侧边的挂钩安装位做了内凹式设计，挂钩收起时不会突出舱壁外侧，避免窄路会车时刮蹭到旁侧车辆或者障碍物，挂钩的转轴位置预留了0.2mm的装配间隙，既保证挂钩转动顺畅，也不会因为间隙过大出现行驶时的异响问题。薄板拼接的搭接边做了向内的翻边处理，雨水不会顺着拼接缝隙渗入舱体内部造成板材锈蚀，翻边的折角半径匹配常规折弯机的下模开口尺寸，加工时不需要定制特殊模具，普通钣金车间就能完成批量加工。舱门的合页安装位做了沉台处理，合页固定螺丝的头部完全沉入沉台内，不会突出表面刮蹭货物，合页与舱门之间预留了微小的调整间隙，装配时可以根据实际焊接变形量微调舱门的闭合间隙，避免出现舱门关不严、锁扣对位不准的问题。整个货舱的结构设计没有多余的装饰性特征，所有的曲面、折边、加强结构都围绕实际使用中的痛点做取舍，既控制了整体重量，也兼顾了加工便利性和长期使用的耐用性，适配轻卡日常零散货物运输、建材转运的实际使用需求。
