单减震支撑钢管车架越野卡丁车结构

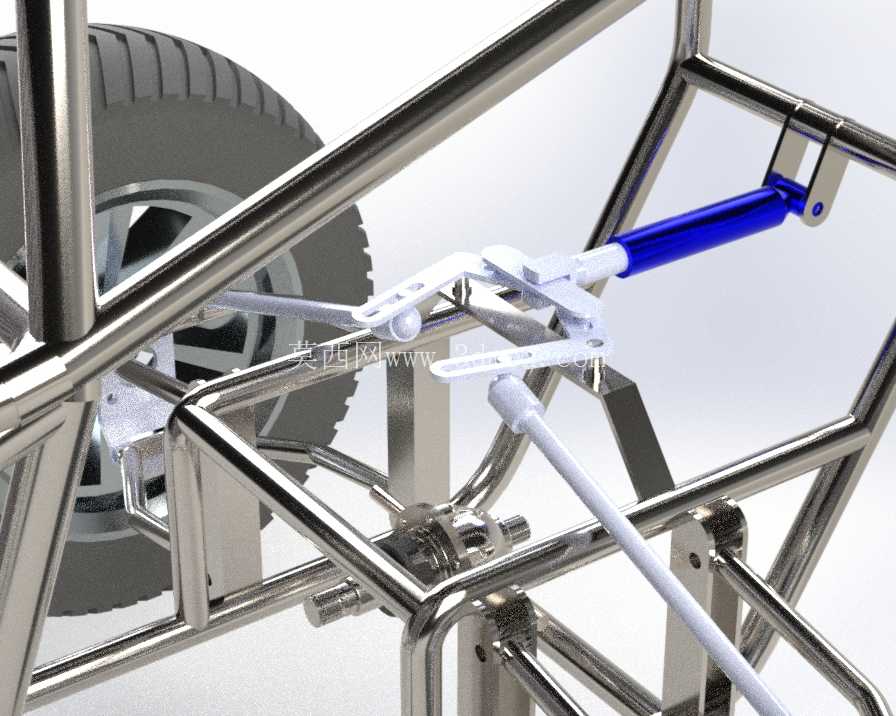

　　这套单减震支撑的钢管车架结构，核心面向小型非道路越野娱乐载具的开发场景，常见于户外越野场地的休闲卡丁车、短途穿越的小型越野buggy，也可作为高校 Baja 赛车赛事的原型参考结构，适配非铺装路面、砂石路、浅坑洼地形的行驶需求，核心用途是在控制整车整备质量的前提下，通过简化的减震支撑结构实现行驶过程中的震动过滤，兼顾车架刚性与结构轻量化。从功能特性来看，整套结构摒弃了传统双后减震或者四轮独立减震的冗余设计，采用单根减震器作为核心减震支撑单元，配合空间钢管桁架式车架承载，减震器上端连接车架主桁架的上部横梁节点，下端连接后摇臂的中部铰接位，行驶过程中后轮受到的地面冲击通过后摇臂传导至减震器，由减震器完成震动能量的吸收与释放，减少冲击直接传递到车架与驾驶位，提升非铺装路面行驶的乘坐稳定性。

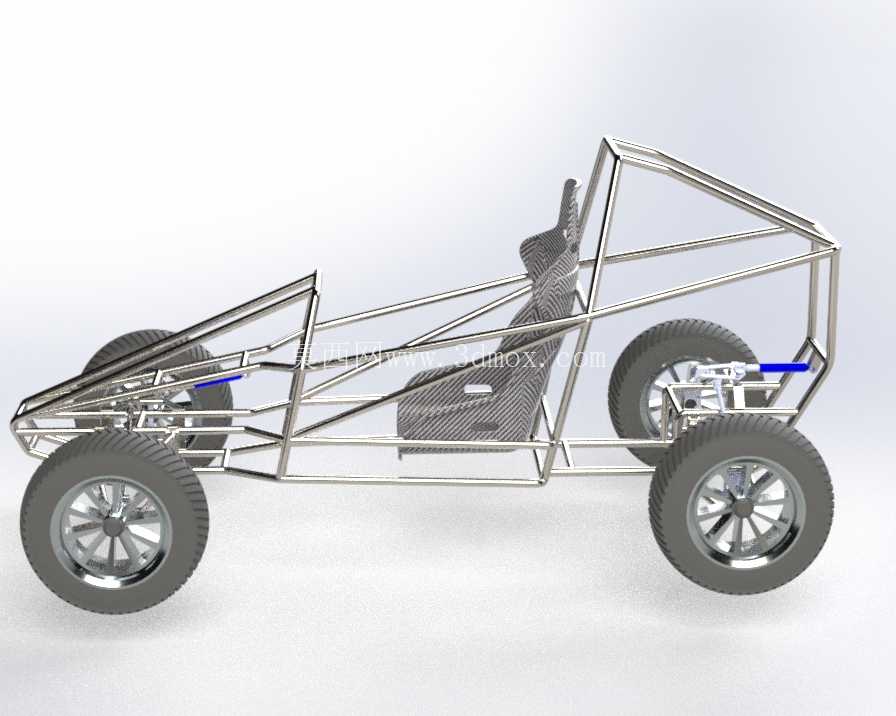

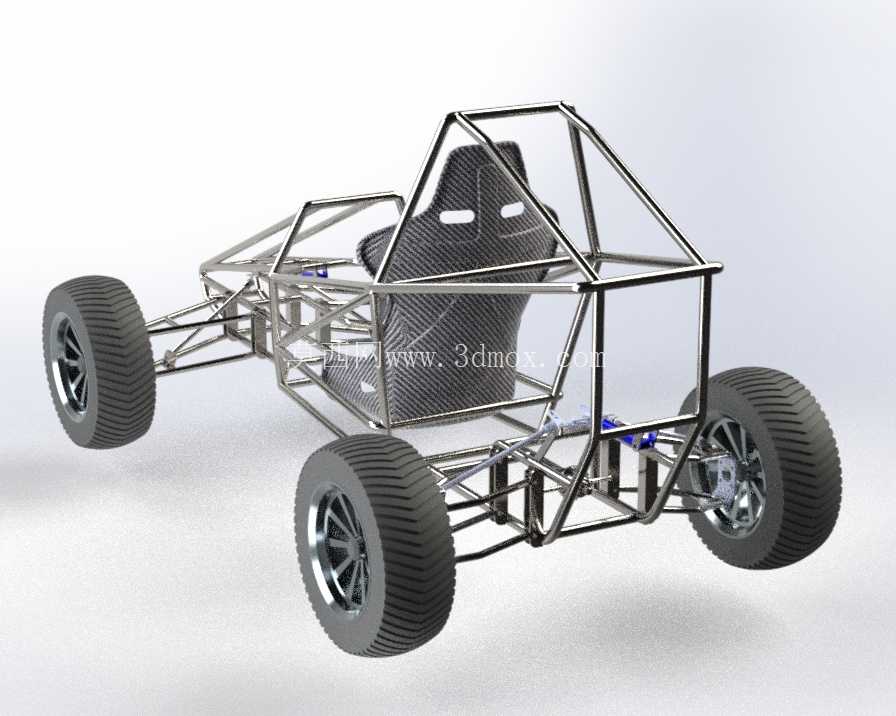

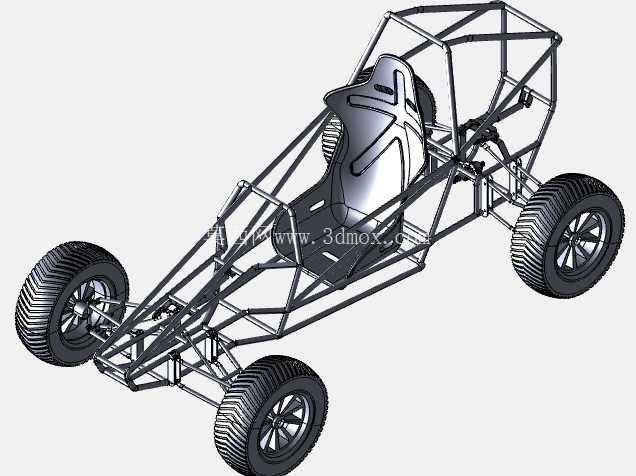

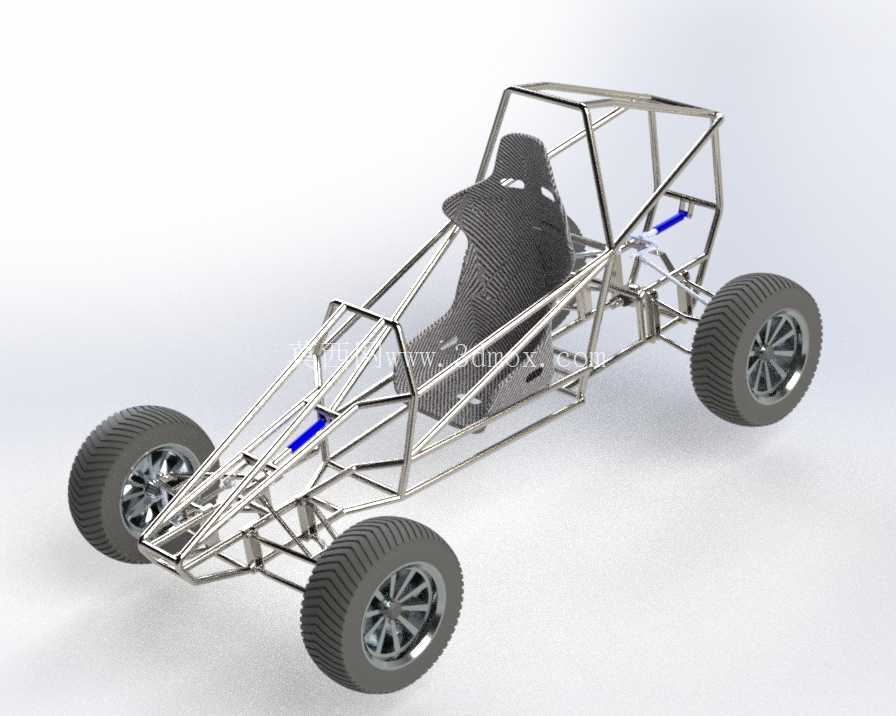

　　设计思路上，整车采用空间钢管桁架式承载结构，所有管件均采用圆形空心钢管拼接，通过管件之间的焊接节点形成整体受力框架，没有额外的承载式车身覆盖件，最大化降低结构自重；车架前部为开放式的前悬安装位，预留了转向机构、前桥、前轮转向节的安装接口，前轮采用大颗粒越野轮胎，配合宽轮距设计提升过弯时的侧倾稳定性；中部为凹陷式的驾驶位安装区域，预留了赛车座椅的固定安装孔位，座椅采用包裹式设计，安装位置低于车架上沿，能够降低整车重心，减少高速行驶时的侧翻风险；后部为动力总成与后摇臂的安装区域，单减震器的布置位置避开了动力总成的安装空间，同时减少了双侧减震器需要匹配调校的工作量，降低后期维护的复杂度。

　　从安装边界与尺寸逻辑来看，车架的整体宽度控制在1.4米以内，轴距控制在1.8米左右，属于小型单座越野载具的尺寸范畴，前轮轮距略宽于后轮轮距，提升转向时的抓地稳定性；前悬部分预留的减震安装位可适配小行程螺旋弹簧减震，配合单后减震的行程设定，整车离地间隙能够达到200毫米以上，足以应对常规越野场地的凸起、坑洼路况；所有钢管的管径选择遵循受力梯度设计，主承载纵梁采用更大管径的钢管，侧向支撑、上部防滚结构采用稍小管径的钢管，在保证防滚架刚性满足安全要求的前提下，尽可能减少不必要的重量冗余；车架的焊接节点均采用相贯线切割拼接，保证管件之间的贴合面积，提升焊接后的结构强度，避免应力集中导致的车架开裂问题。

　　在实际应用中，这种单减震结构的优势在于结构简单、零部件数量少，后期维护时仅需针对单根减震器进行阻尼、预压的调校，不需要兼顾双侧减震的参数匹配，非常适合入门级越野娱乐载具的小批量生产与改装，同时空间桁架的车架结构也方便后期加装覆盖件、灯光、储物结构等附属部件，具备较高的改装拓展性；需要注意的是，单减震结构的承载上限相对有限，更适配单座布局的小型载具，若要拓展为双座布局则需要重新核算减震器的阻尼参数与后摇臂的受力强度，避免过载导致减震器失效或者车架变形。
