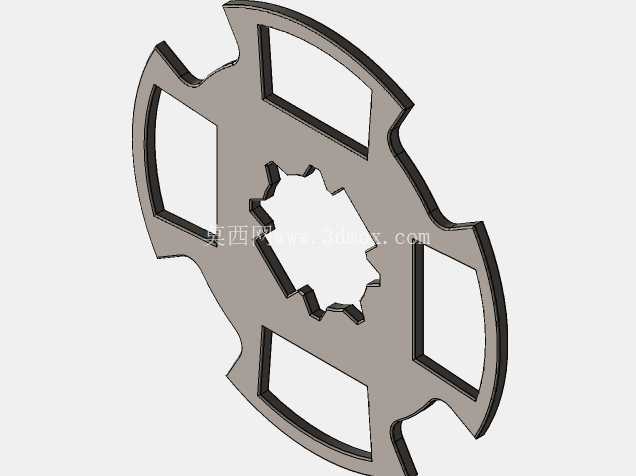

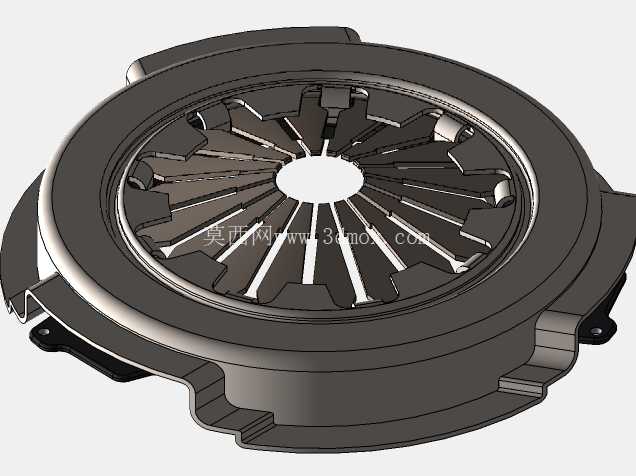

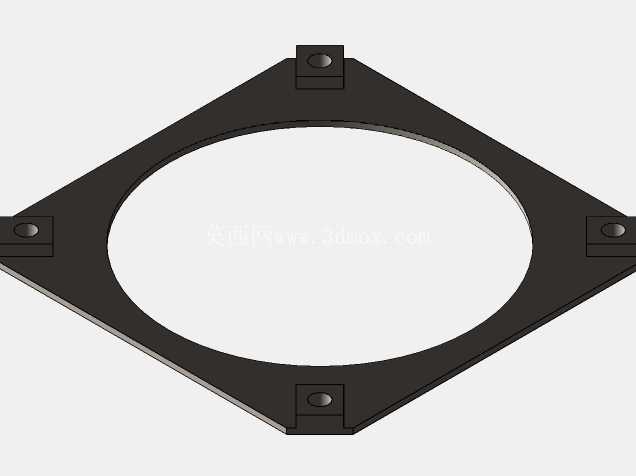

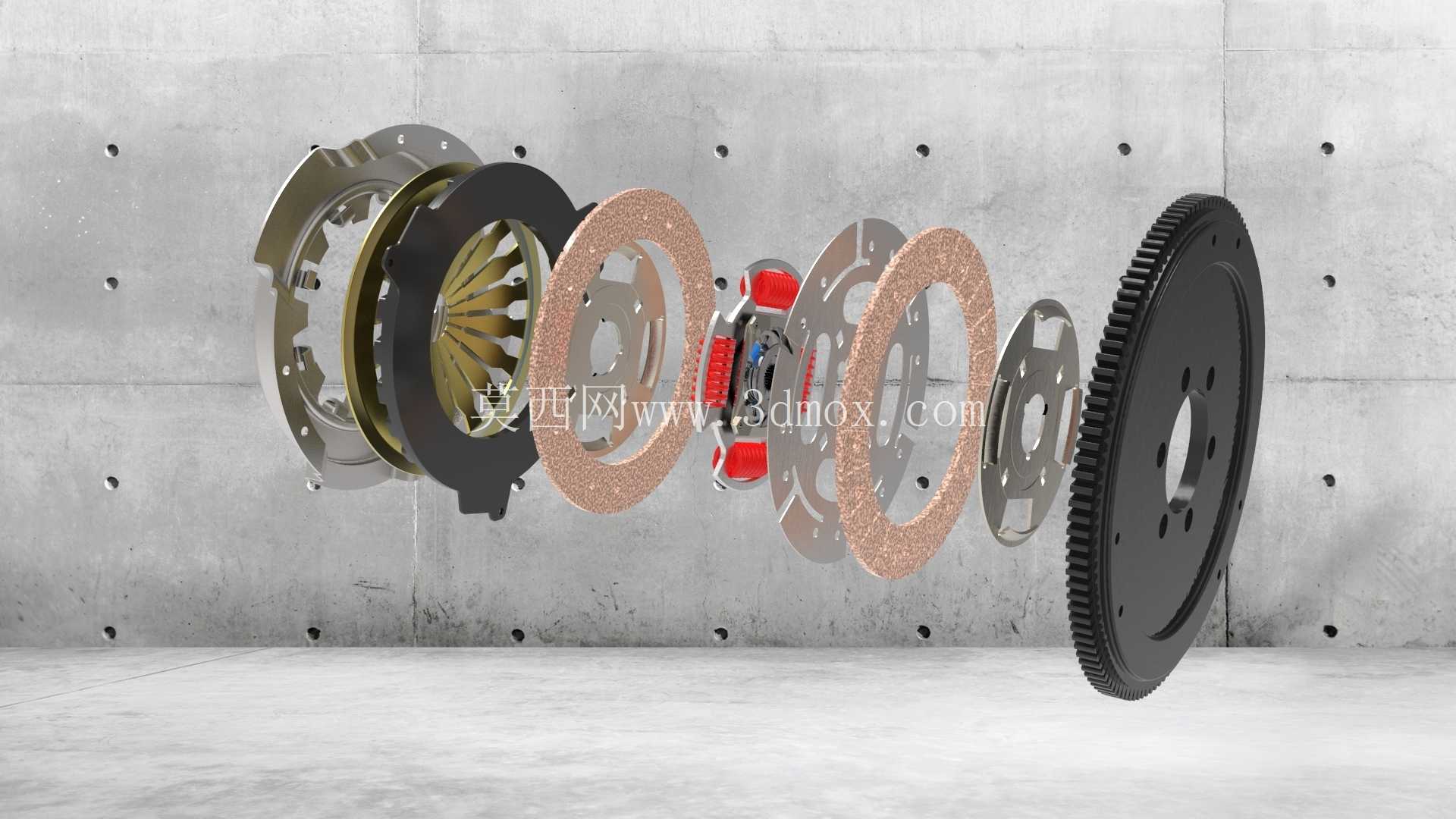

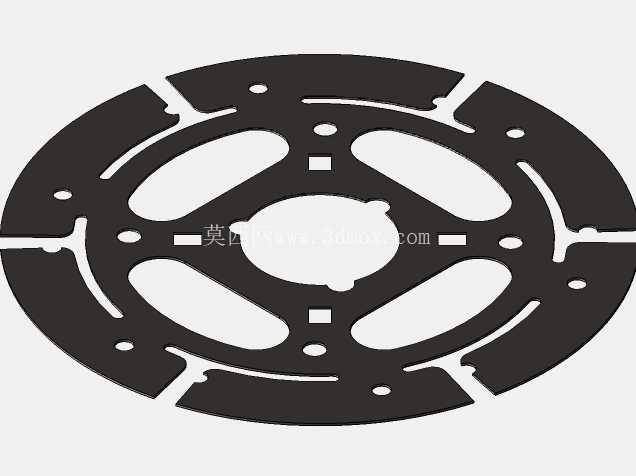

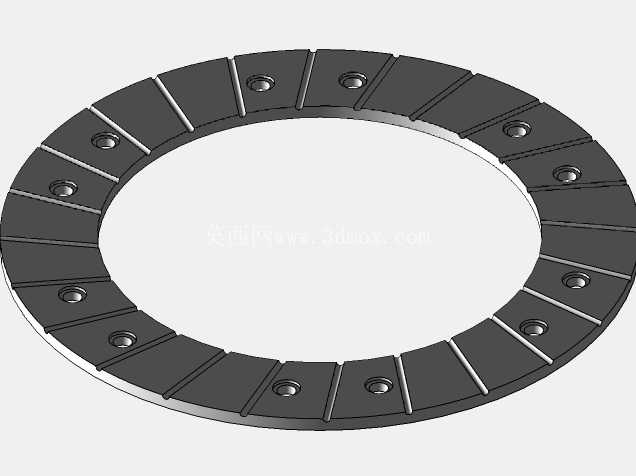

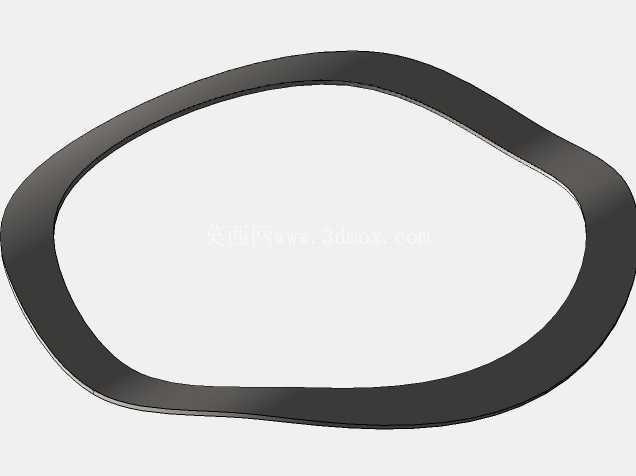

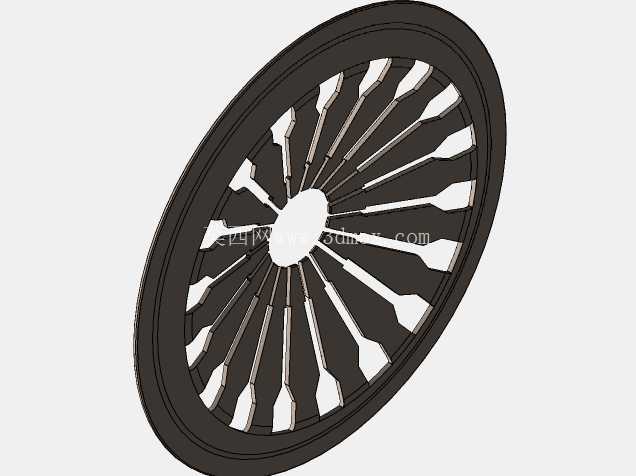

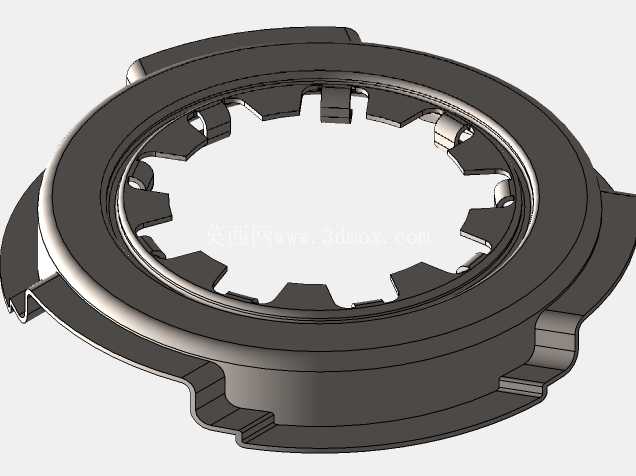

设计过程中首先要考虑摩擦副的扭矩传递容量,摩擦片采用铜基粉末冶金摩擦材质,双面布置摩擦衬片,衬片表面开有径向排屑与散热沟槽,避免长时间滑磨产生的磨屑堆积在摩擦面间造成扭矩波动,同时沟槽可以引导空气流动带走滑磨产生的热量,降低高温下摩擦系数衰减的风险。压盘部分采用膜片弹簧作为压紧元件,相比传统螺旋弹簧结构,膜片弹簧的压紧力特性更平缓,在摩擦片正常磨损范围内可以保持相对稳定的压紧力,减少踏板力的变化幅度,同时膜片弹簧本身兼起分离杠杆的作用,大幅减少了零件数量,简化了整体结构,降低了装配复杂度。这套摩擦离合器结构主要应用于手动挡燃油车辆的传动系统中,布置在发动机飞轮与变速器输入轴之间,是动力通断控制的核心执行部件,日常工况下需要频繁完成结合、滑磨、分离三个核心动作,既要保证动力传递的可靠性,也要兼顾换挡平顺性与起步缓冲需求。从实际装车场景来看,该结构需要适配前置前驱、前置后驱等不同布置形式的乘用车辆,安装时直接与发动机飞轮端面贴合,通过周向布置的螺栓完成压盘总成的固定,从动盘总成夹在飞轮摩擦面与压盘摩擦面之间,中心花键毂与变速器输入轴配合,可沿轴向滑动完成动力的接合与切断。

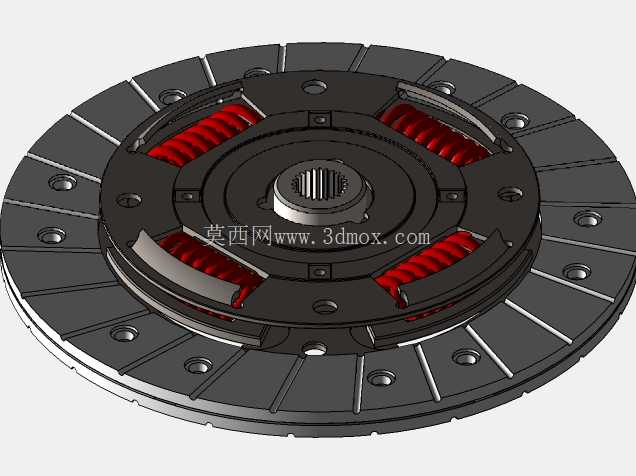

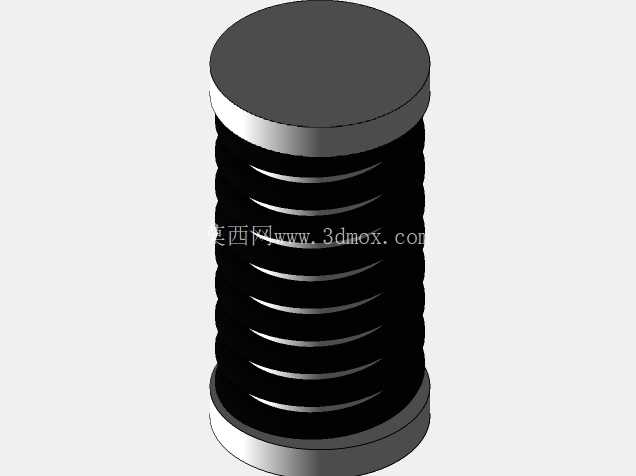

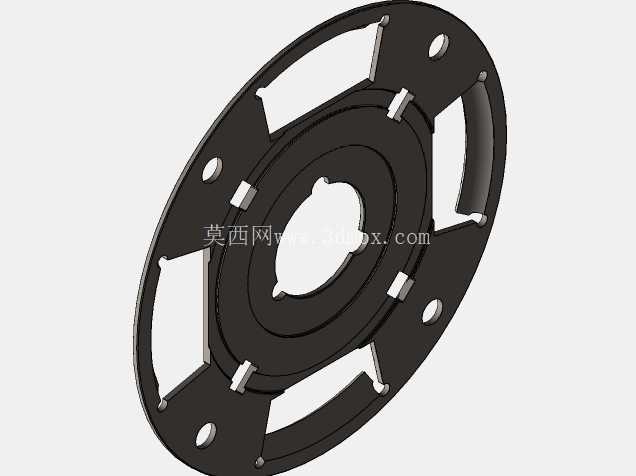

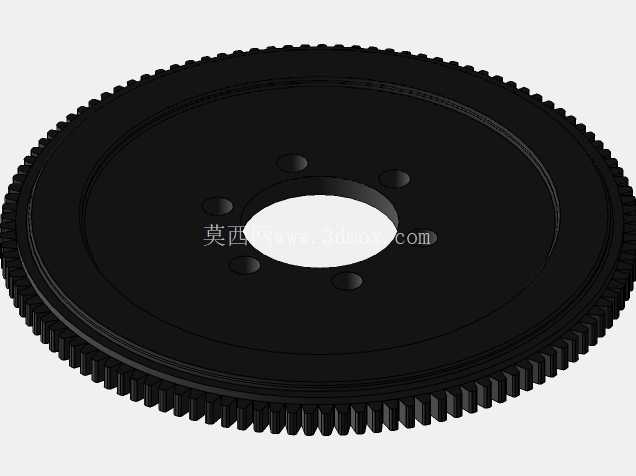

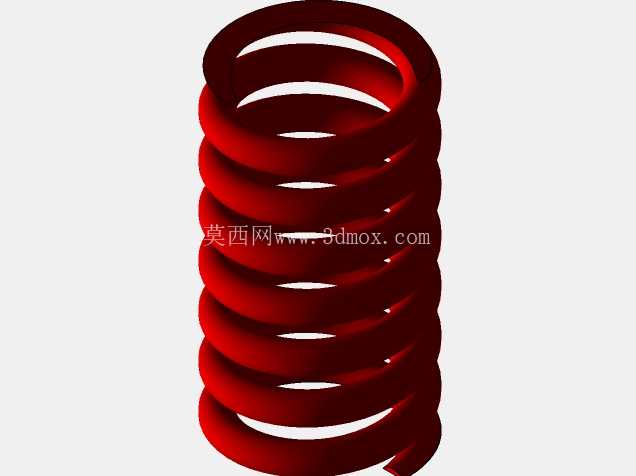

从动盘上设计有扭转减振结构,通过周向布置的减振弹簧吸收发动机输出的扭转振动,避免传动系统产生共振,同时缓冲换挡、急加速急减速过程中的冲击载荷,提升传动系统零部件的使用寿命。飞轮部分采用齿圈与盘体过盈配合的结构,齿圈与起动机齿轮啮合完成发动机启动动作,飞轮端面经过精加工处理,平面度与表面粗糙度严格控制,保证与摩擦片接触时压力均匀,避免局部偏磨造成的离合器抖动问题。分离轴承工作时推动膜片弹簧的分离指,带动压盘向后移动解除对从动盘的压紧力,此时动力传递切断,可完成换挡操作;松开踏板后膜片弹簧复位,将从动盘压紧在飞轮与压盘之间,依靠摩擦力传递发动机输出的扭矩。

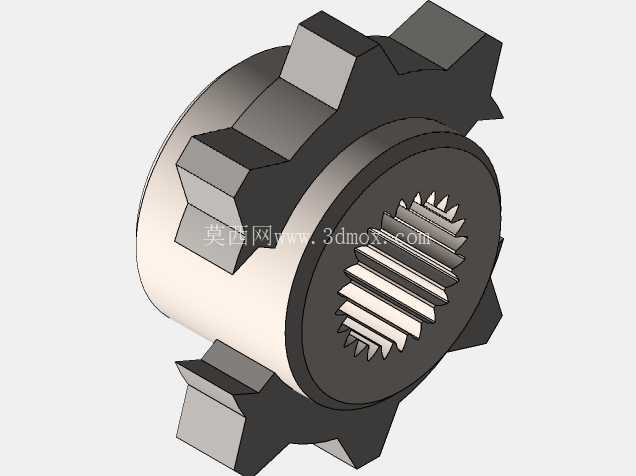

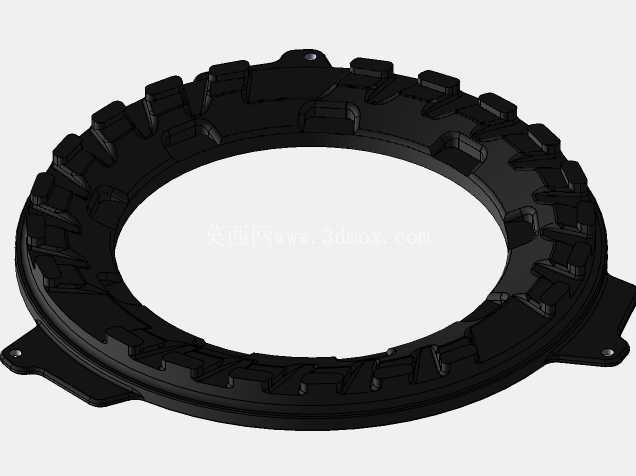

建模过程中需要严格控制各部件的轴向尺寸链,保证离合器分离行程在合理范围内,避免出现分离不彻底或者结合打滑的问题;周向安装孔的位置度需要与发动机飞轮的安装孔位完全匹配,保证装车时的互换性;从动盘花键毂的花键参数需要与对应变速器输入轴的花键参数一致,保证滑动顺畅无卡滞,同时配合间隙控制在合理范围,避免花键磨损过快产生异响。摩擦片的内外径尺寸需要根据目标车型的发动机最大扭矩进行匹配,过大的摩擦半径会增加转动惯量,加大换挡时的同步器负荷,过小的摩擦半径则无法传递足够的扭矩,容易出现打滑烧片的问题。压盘的散热结构设计也需要重点考量,压盘背部设计有散热筋,随离合器旋转时形成空气对流,将滑磨产生的热量快速散出,避免压盘高温变形导致摩擦面接触不良。
膜片弹簧的分离指端部需要进行硬化处理,减少分离轴承长期接触造成的磨损,保证分离动作的一致性。整套结构的所有旋转件都需要进行动平衡校核,避免高速旋转时产生振动,影响整车NVH表现。在实际维修场景中,该结构的模块化设计可以单独更换从动盘、压盘或者分离轴承,不需要拆解发动机与变速器的主体结构,降低了售后维护的成本与工时。建模时各部件的装配关系完全按照实际装车顺序搭建,可直接用于传动系统的运动仿真、干涉检查,也可作为离合器设计教学、结构优化的参考模型,帮助设计人员快速理解摩擦离合器的工作原理与各部件的配合逻辑,在新车型离合器匹配设计时,可以通过调整摩擦片尺寸、膜片弹簧刚度参数快速适配不同扭矩等级的动力总成,缩短研发周期。
