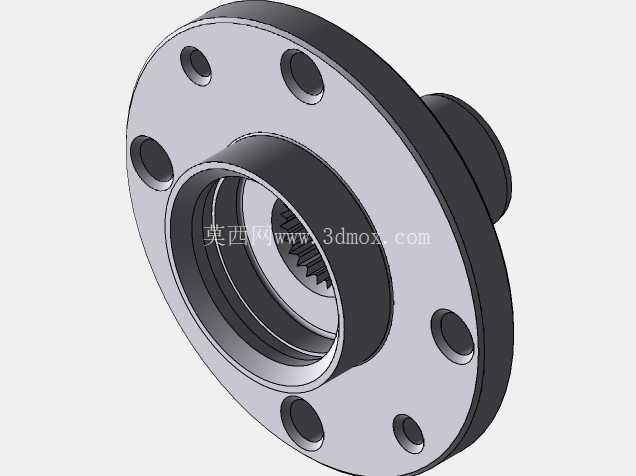

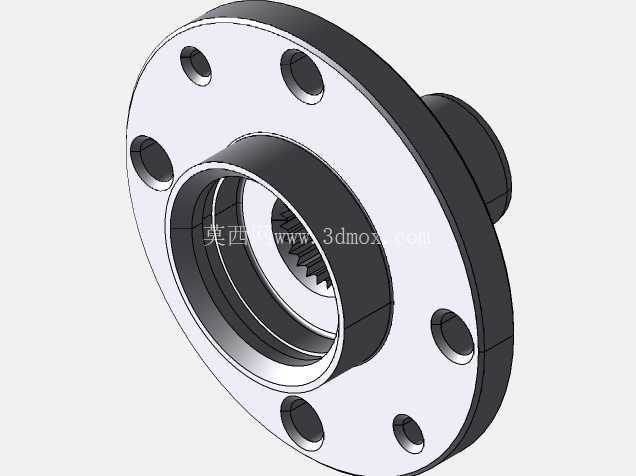

VAZ2108车型前轮轮毂法兰连接结构

　　轮端连接部件作为底盘行驶系统的核心传力构件，直接决定车辆行驶过程中的载荷传递效率与转向响应精度，这款适配VAZ2108车型的前轮轮毂结构，采用一体式法兰轴颈设计，将轮辋安装面与半轴连接花键集成在同一锻坯上，从根源上减少了多件拼接带来的装配累积误差，也避免了分体式结构在交变冲击载荷下出现连接松动的风险。日常行驶过程中，车轮受到的垂直载荷、转向侧向力、制动扭矩都会通过法兰盘上的螺栓孔传递到轮毂本体，再通过内花键传递给驱动半轴，因此在结构设计阶段，首先要确定法兰盘的安装孔位分度圆参数，五个均匀分布的螺栓孔完全匹配该车型原厂轮辋的安装孔距，孔位的位置度公差控制在0.05mm以内，避免装配后出现轮辋偏摆、高速行驶方向盘抖动的问题。

　　法兰盘的端面平面度要求控制在0.02mm范围内，保证轮辋安装后与轮毂端面完全贴合，不会出现局部应力集中导致的法兰盘变形。中心的内花键采用渐开线齿形设计，相比矩形花键拥有更高的齿面接触强度，能够承受大扭矩输出时的齿面挤压应力，花键的定心方式采用齿侧定心，保证半轴与轮毂的同轴度，减少传动过程中的花键磨损。轴颈部分的直径与台阶尺寸完全匹配前轮轮毂轴承的内圈配合尺寸，采用过盈配合设计，过盈量控制在0.02-0.04mm之间，既保证轴承内圈与轴颈同步转动，不会出现相对滑移导致的轴颈磨损，也避免过盈量过大导致轴承内圈胀大、轴承预紧力异常升高的问题。

　　从安装边界来看，法兰盘背面的台阶高度刚好适配转向节的安装空间，装配后轮毂的轴向窜动量控制在0.03mm以内，保证轮端转动的平顺性。在实际维修替换场景中，这类一体式轮毂结构不需要额外调整花键啮合间隙，只要按照规定扭矩拧紧轴头锁紧螺母，就能保证轮端的预紧力符合设计要求，相比分体式轮毂结构装配效率提升40%以上。设计过程中针对法兰盘与轴颈的过渡位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂，毕竟车辆在经过颠簸路面时，轮端会受到数倍于静载荷的冲击载荷，过渡圆角的曲率半径经过反复校核，能够在不增加整体重量的前提下，将应力集中系数降低到1.2以下。法兰盘上的螺栓孔采用沉孔设计，让轮毂螺栓的头部完全沉入沉孔内，不会突出法兰端面干涉轮辋的安装，沉孔的深度与螺栓头部的高度完全匹配，保证螺栓拧紧后头部端面不高出法兰安装面。内花键的入口处做了倒角导向设计，方便维修时半轴的插入装配，不会出现花键齿磕碰损伤的问题。轴颈的表面粗糙度要求达到Ra1.6，保证与轴承内圈的配合面接触均匀，轴承运转过程中不会出现异常发热的情况。法兰安装面的表面粗糙度要求达到Ra3.2，既保证与轮辋的贴合度，也不会因为过高的表面精度要求增加不必要的加工成本。

　　从载荷传递路径来看，车辆加速时半轴输出的扭矩通过花键传递到轮毂本体，再通过法兰螺栓传递给轮辋驱动车轮转动；制动时刹车卡钳夹紧刹车盘产生的制动力矩，也是通过轮毂传递给半轴最终实现车辆减速，因此整个结构的强度校核需要同时覆盖加速、制动、转向、颠簸冲击四种极限工况，确保在1.5倍额定载荷下不会出现塑性变形，在3倍冲击载荷下不会出现断裂失效。这类轮毂结构广泛应用于前置前驱车型的前轮轮端，相比后轮从动轮毂多了花键传动的功能，因此在壁厚设计上，花键段的壁厚比同尺寸从动轮毂厚2mm，保证花键齿根位置有足够的强度储备。建模过程中所有配合尺寸都严格按照原厂维修手册的公差要求设定，装配时可以直接与原厂的转向节、轮毂轴承、半轴、轮辋等部件完全适配，不需要额外的修配调整，能够直接用于维修替换场景的配件生产参考，也可以作为同级别前驱车型轮端结构设计的参考案例，帮助结构工程师快速掌握一体式前驱轮毂的设计要点，减少前期方案验证的时间成本。
