内燃机传动连杆鱼尾针结构三维设计

　　在往复式动力机械的传动链路里，这类带鱼尾针结构的连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，日常在小排量通用汽油机、小型空压机、便携式内燃动力设备的动力端都能见到同构型部件的应用，它的存在直接决定了动力转换过程的传动效率与整机运行可靠性。从实际工况受力来看，连杆工作过程中需要交替承受活塞端传递来的爆发压力、往复运动惯性力以及曲轴旋转带来的交变拉压载荷，所以在结构设计阶段首先要平衡的就是刚性与自重的矛盾——如果一味追求结构强度加大截面尺寸，会直接提升往复运动质量，增大惯性载荷，反而加剧曲轴端的轴承磨损，还会拉高整机的振动水平；如果截面设计过薄，高负荷工况下容易出现杆身弯曲变形，甚至引发断裂故障。

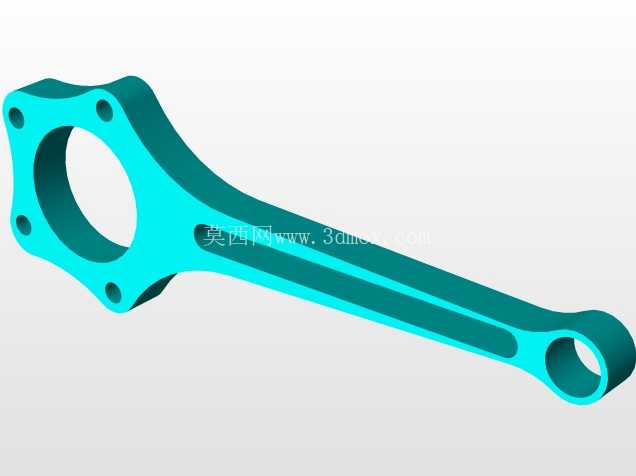

　　这个构型的杆身采用了工字形变截面设计，从大头端到小头端平滑过渡收窄，既保证了摆动平面内的抗弯截面模量，又尽可能去除了非受力区域的冗余材料，杆身两侧的加强筋顺着载荷传递路径布置，能把活塞销传递来的作用力均匀分散到整个大头连接面，避免应力集中在螺栓孔周边。大头端采用了剖分式结构设计，三个均匀布置的螺栓孔用来安装连杆盖，安装时需要按照对角分次拧紧的工艺要求操作，保证轴瓦的贴合面受力均匀，不会出现偏磨；大头内孔用来安装曲轴连杆轴颈的轴瓦，内孔的圆柱度、表面粗糙度都有严格的公差要求，装配后要保证轴瓦与轴颈之间的配合间隙在设计范围内，才能形成稳定的润滑油膜，减少运转过程中的摩擦损耗。

　　小头端的整圆结构用来安装活塞销，孔内通常会压入铜质衬套，衬套内孔开有布油槽，运转时飞溅的润滑油会通过杆身预留的油道进入衬套配合面，降低活塞销与衬套之间的磨损。在安装边界上，设计时需要严格校核连杆的最大摆动角度，确保活塞运行到上下止点时，杆身不会与气缸内壁、曲轴平衡块发生运动干涉；大头端的外圆尺寸要匹配曲轴箱的连杆通过孔径，保证装配过程中连杆能顺利从气缸端装入曲轴箱；小头端的宽度要与活塞内部的销座间距匹配，两端预留合适的轴向间隙，避免热膨胀后出现卡滞。

　　从三维建模的角度来看，这类零件的建模难点在于杆身变截面的平滑过渡，需要通过多截面放样、引导线约束来保证曲面的连续性，避免出现截面突变引发的应力集中；螺栓孔的位置度需要严格按照装配公差要求设定，与连杆盖配对加工时才能保证同轴度；两端孔的中心距是核心尺寸参数，直接影响发动机的压缩比，建模时需要把尺寸公差带入装配模型做运动仿真，验证不同公差区间下活塞的行程偏差是否在允许范围内。实际选型应用时，还要根据设备的额定爆发压力、最高转速来核算杆身的疲劳强度，通过有限元分析模拟交变载荷下的应力分布，对高应力区域做圆角过渡优化，避免加工过程中出现刀痕引发的疲劳裂纹；表面处理通常采用喷丸强化工艺，提升杆身表面的压应力水平，进一步延长零件的疲劳使用寿命。
