工业制冷用风冷式冷水机组结构设计

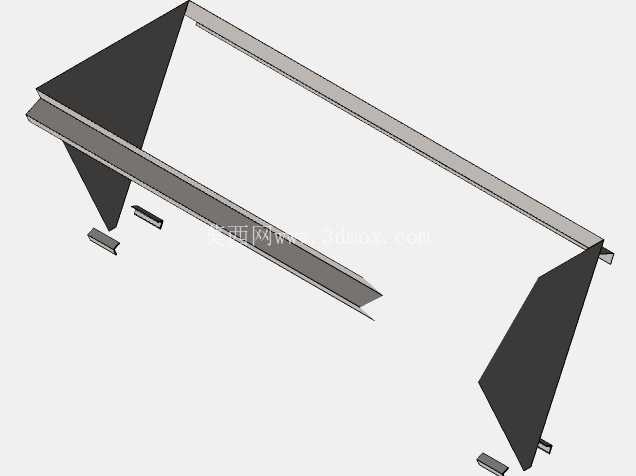

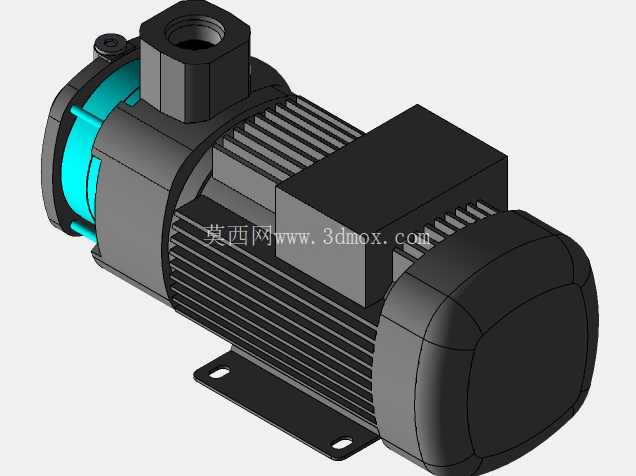

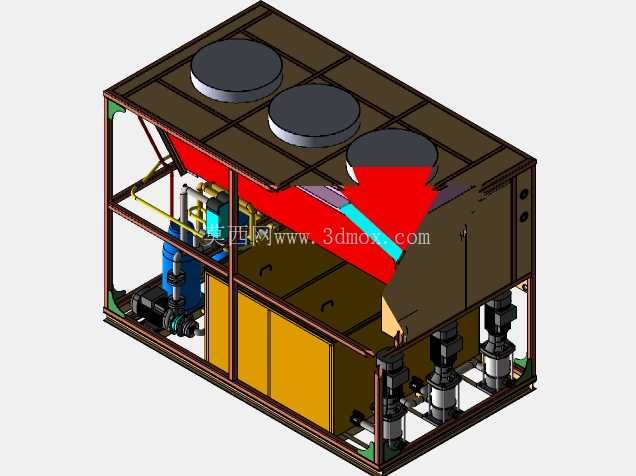

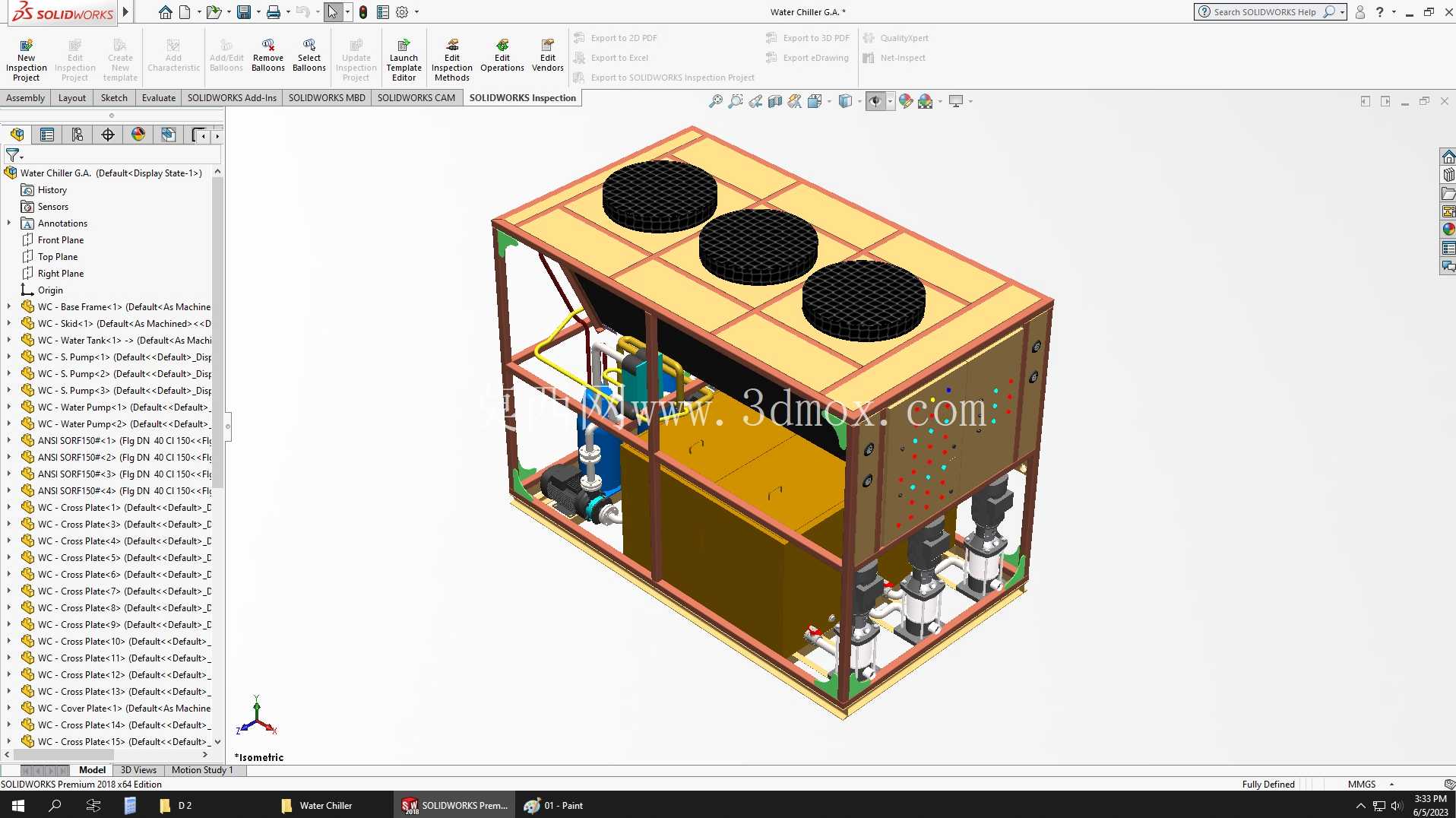

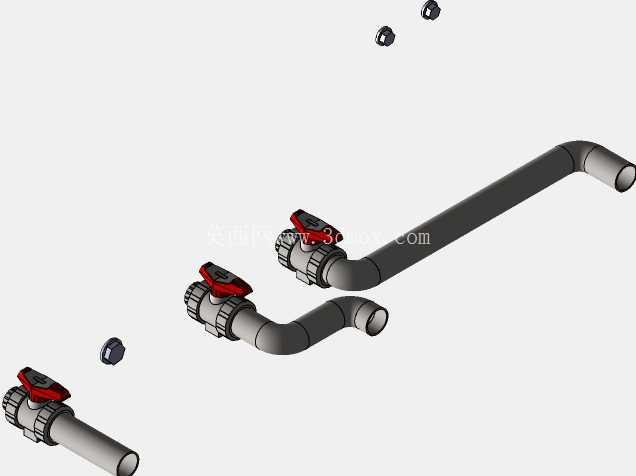

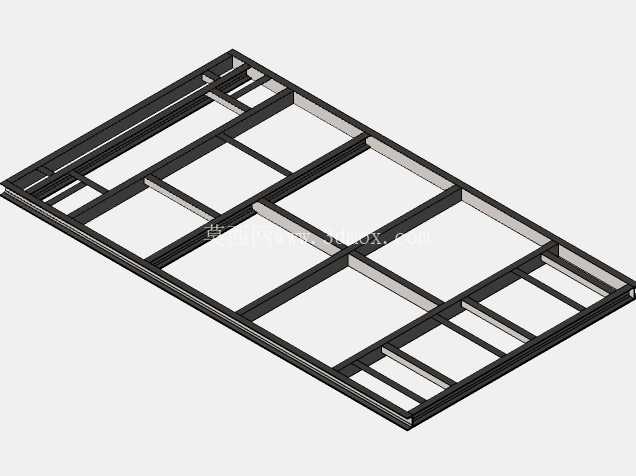

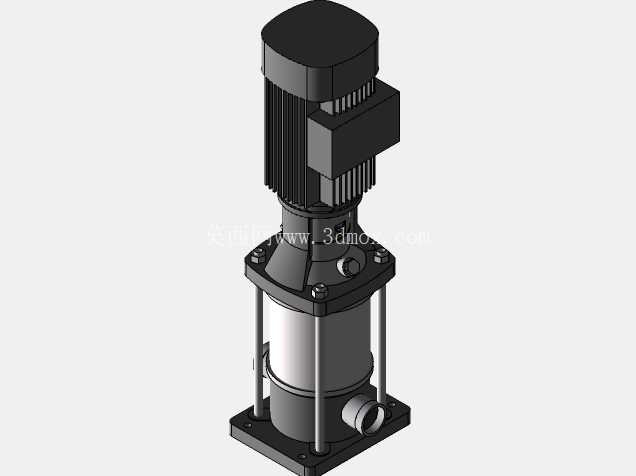

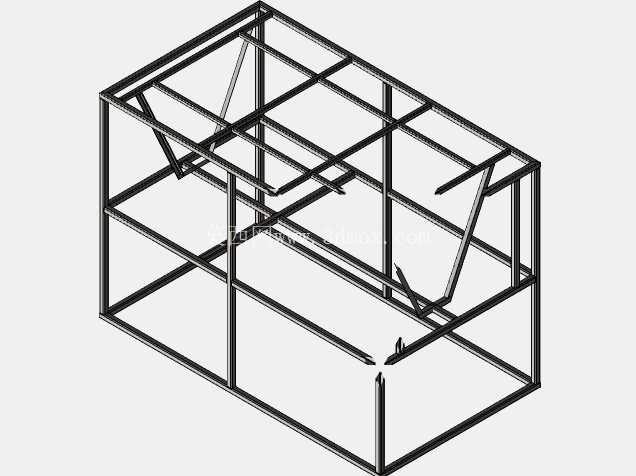

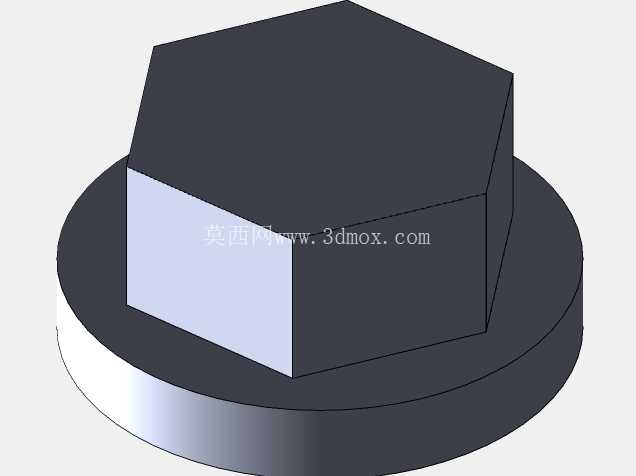

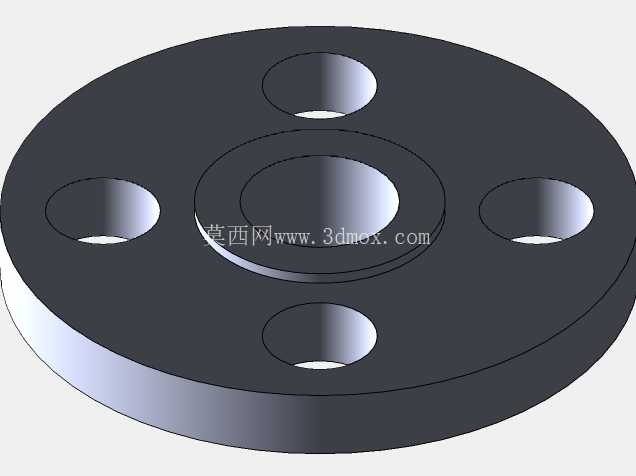

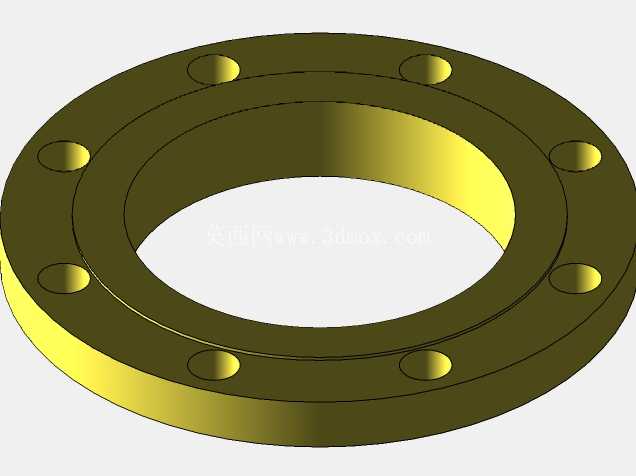

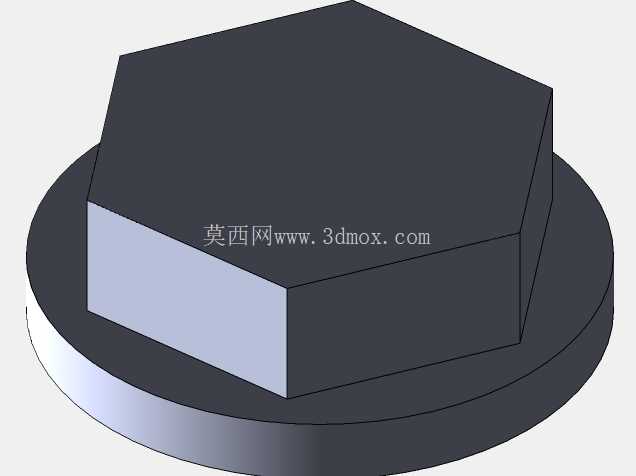

　　这套冷水机结构主要面向压铸生产车间的工艺温控场景设计，在压铸生产流程中，合金熔液压铸成型后模具需要快速稳定降温，才能保证铸件成型精度、缩短生产节拍，同时避免模具长期处于高温交变工况下出现开裂、寿命折损的问题，这类风冷式冷水机不需要外接冷却塔，直接通过顶部轴流风机完成冷媒侧的热量置换，在车间冷却水配套不完善、或者场地受限无法布置冷却水塔的压铸工位适配性极强。从结构布局来看，设备采用框架式方通焊接机架作为承载主体，机架底部预留了可调脚杯安装位，安装时可以根据车间地面平整度调整设备水平度，避免内部管路、泵组运行时出现共振异响；机架底部区域集中布置了循环水泵、管路过滤器、进出水接口以及电控元件，其中进出水接口采用侧出式设计，对接车间模具冷却水路时不需要额外抬高设备，管路走线可以直接沿地面桥架布置，减少管路弯折带来的水阻损耗。

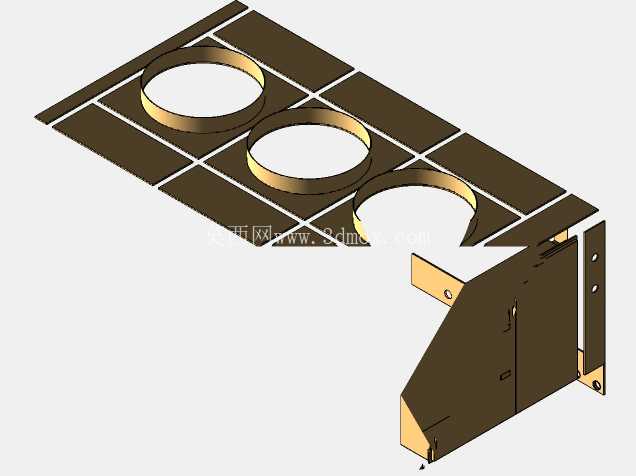

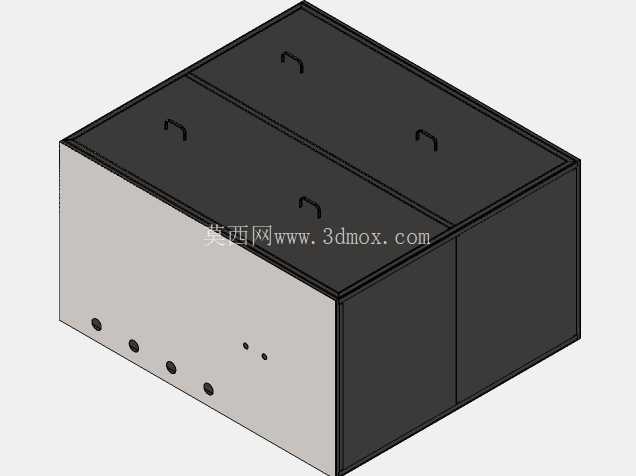

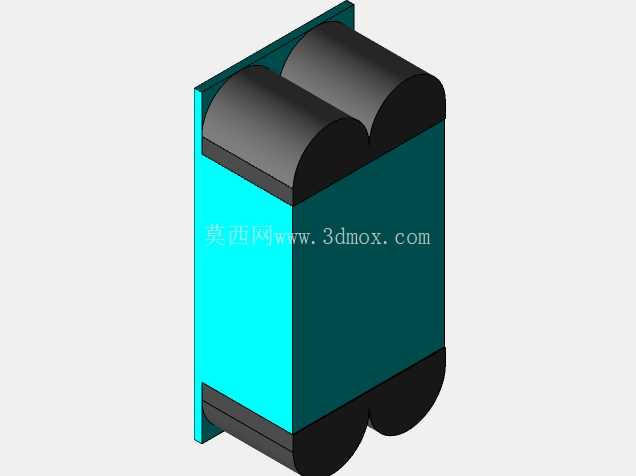

　　设备中部为水箱与制冷压缩机、板式换热器的安装区域，水箱内置液位传感器与温度探头，能够实时监测循环水的液位与出水温度，当水温高于设定阈值时压缩机自动加载运行，通过板式换热器完成循环水与冷媒的热量交换，相比传统壳管式换热器，板式换热器的换热效率更高，相同制冷量下的体积占用更小，能够压缩设备整体的占地尺寸。设备顶部布置了三组轴流风机与翅片式冷凝器，风机采用垂直向上出风的布局，热风直接排向车间上部空间，不会直吹车间操作人员，同时冷凝器的翅片间距做了加大处理，适配压铸车间多粉尘的工况，减少粉尘堵塞翅片导致换热效率下降的问题，日常维护时只需要用压缩空气从顶部向下吹扫即可完成冷凝器清洁，不需要拆解设备外板。

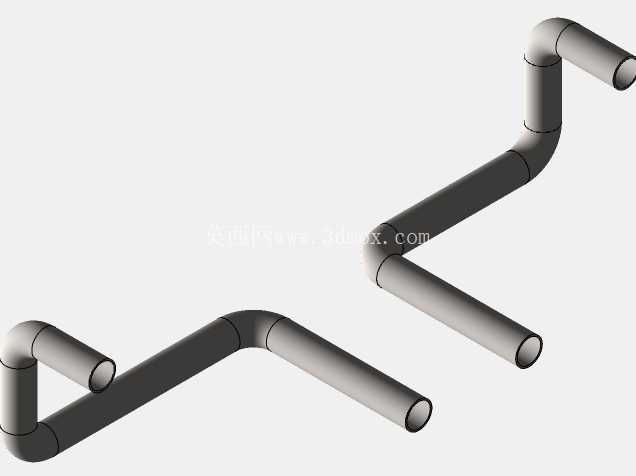

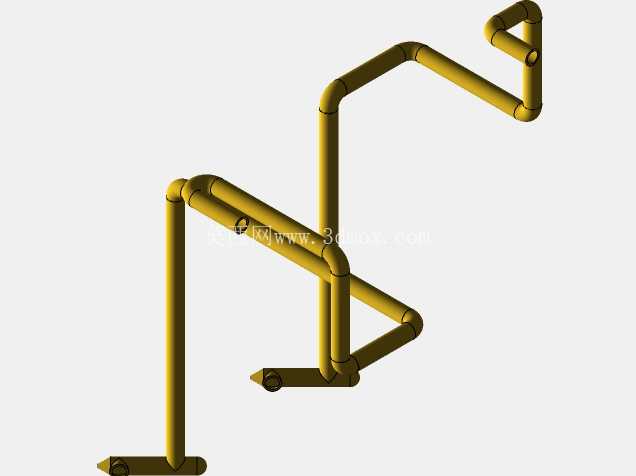

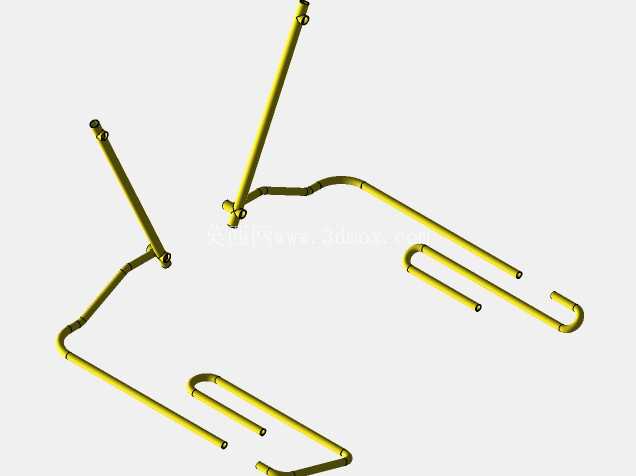

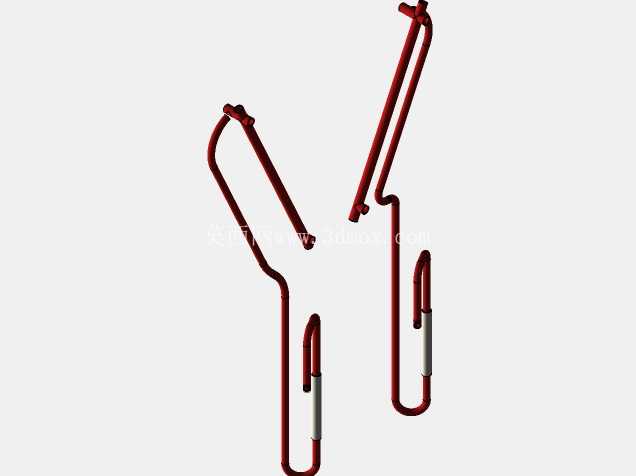

　　从设计思路上，整套结构做了明确的功能分区，管路走线全部沿机架内侧布置，外部预留了足够的检修空间，水泵、过滤器等易损件的安装位置都预留了徒手操作的拆装空间，日常更换密封件、清理过滤器滤网不需要完全拆解设备外护板；外护板采用快拆式螺钉固定，设备侧面预留了电控箱的检修门，接线、排查电路故障时可以直接打开检修门操作，不需要拆除整块侧面板。设备的安装边界方面，整机宽度控制在1.2米以内，长度不超过1.8米，顶部风机出风口距离车间顶棚需要预留至少0.8米的排风空间，设备两侧需要预留0.5米以上的检修通道，对接的冷却水管路通径与设备进出水接口保持一致，避免通径突变造成水流量不足影响制冷效果；设备底部的脚杯调节行程为50毫米，可以适配地面存在一定坡度的安装场景，如果需要移动设备也可以将脚杯替换为脚轮，适配多工位轮换使用的需求。

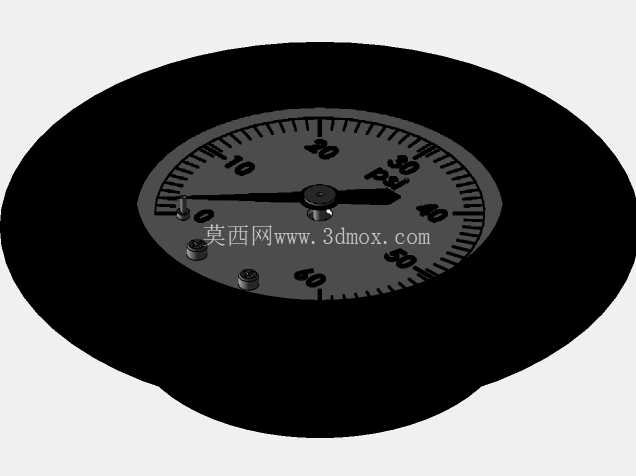

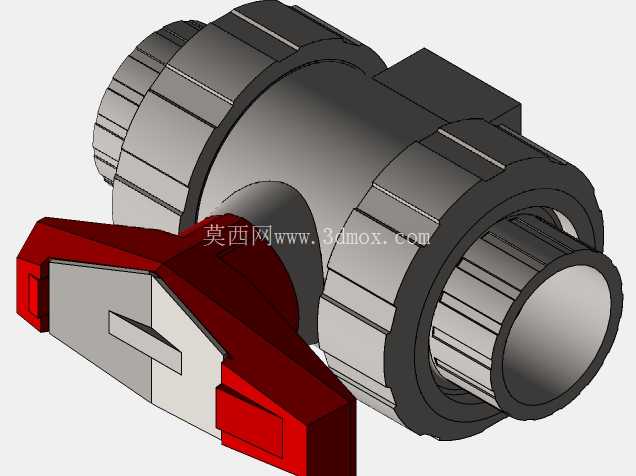

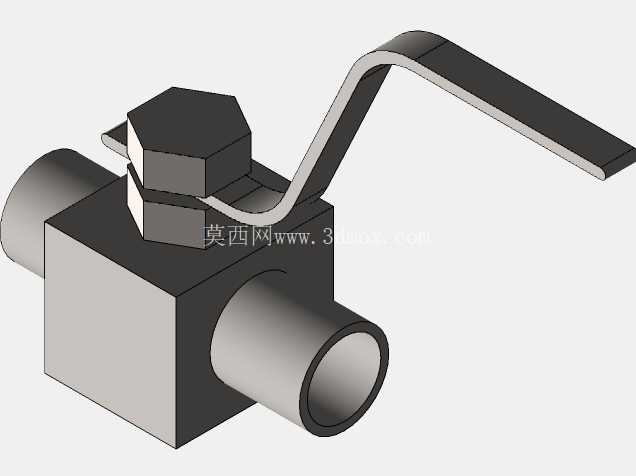

　　在实际工况适配中，这套结构的循环水路做了旁通管路设计，当模具水阻过大时可以通过旁通阀调节出水压力，避免水泵长期处于过载工况；同时水路系统预留了补水接口与溢流口，水箱液位不足时可以自动补水，水温过低时也可以通过旁通回路减少经过换热器的水流量，保证出水温度稳定在工艺要求的区间内，避免模具温度过低导致铸件出现冷隔、浇不足的缺陷。整套结构的受力全部集中在底部焊接机架上，顶部风机、冷凝器的重量通过竖向方通直接传递到底部框架，不会出现外护板受力变形的问题，机架焊接后做了整体喷塑处理，能够适应压铸车间高湿度、少量腐蚀性气体的工况，减少机架锈蚀的概率。
