卧式承压空气储存罐体结构设计

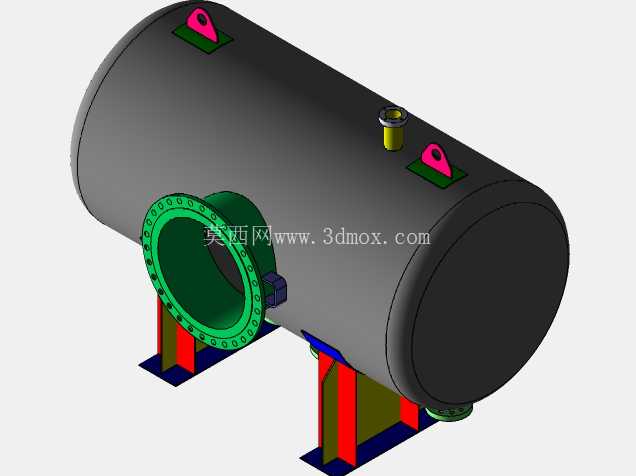

　　该卧式空气承压储存罐体，是压缩空气系统中核心的缓冲稳压部件，主要应用在工厂集中供气站、车间气动工具供气管网、空压机站后处理配套等场景，作用是储存压缩空气、缓冲空压机启停带来的压力波动，同时分离压缩空气中夹带的部分液态冷凝水，稳定下游供气压力，避免管网压力骤变影响气动设备的正常运行。从结构设计来看，整体采用卧式圆筒形承压壳体，两端采用标准椭圆形封头焊接成型，相比平封头结构，椭圆形封头在同等承压能力下壁厚更薄，应力分布更均匀，能有效降低壳体端部的应力集中系数，长期承压运行的结构可靠性更高。

　　壳体侧面设置大口径法兰接口，该接口为主要的气流进出通道，法兰采用凸面带颈结构，带颈部分能有效增强法兰与筒体连接位置的刚度，避免法兰受螺栓预紧力作用产生变形导致密封失效，法兰端面的密封水线按照通用管路法兰标准设计，可匹配对应压力等级的密封垫片，满足不同管径的管路对接需求。除主接口外，筒体顶部设置两个带加强板的吊耳结构，吊耳采用带孔板式结构，底部焊接方形加强垫板，垫板与筒体弧面完全贴合焊接，避免吊耳直接焊接在筒体上造成局部应力集中，满足设备整体吊装、转运过程中的载荷承载要求，吊耳的开孔尺寸适配常规吊装卸扣规格，现场吊装无需额外制作吊具。

　　顶部还设置小口径管嘴接口，可用于安装安全阀、压力表或者排空阀，接口位置靠近筒体顶部，避免运行过程中罐内积液进入仪表引压管，影响压力检测精度或者造成安全阀密封面被积液杂质卡涩。筒体底部设置两组鞍式支腿，支腿采用型钢焊接结构，支腿与筒体接触位置焊接弧形垫板，增大接触面积降低局部接触应力，支腿底板预留安装螺栓孔，可通过地脚螺栓将罐体固定在设备基础上，支腿的高度设计预留了底部排污阀的安装空间，方便后期运维过程中定期排放罐底积存的冷凝水与杂质。

　　设计过程中充分考虑了安装边界的适配性，筒体的整体长度、直径比例按照常规承压储气罐的长径比优化，控制在合理区间内，既避免长径比过大导致筒体刚度不足，也避免长径比过小造成设备占地面积过大，适配大多数中小型空压站的安装空间要求。所有焊接位置均按照承压设备的焊接要求设计，对接焊缝采用全焊透结构，角焊缝的焊脚尺寸按照连接件的厚度匹配设计，保证各连接位置的强度满足承压工况要求。整体结构没有冗余设计，所有外部附件的位置都经过实际运维场景的考量，比如仪表接口的位置方便操作人员现场观察压力数值，吊耳的位置设置在整体重心的对称位置，吊装过程中能保持罐体平稳，支腿的间距设置保证罐体放置后的稳定性，避免运行过程中受气流冲击产生振动位移。
