挖掘机工作臂铲斗铰接结构三维设计

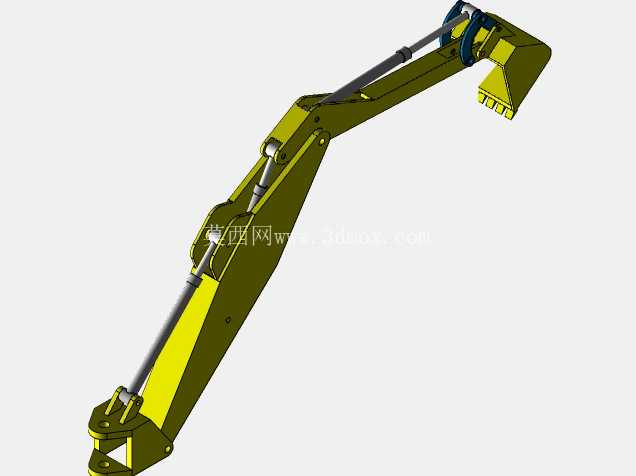

这套三维结构还原的是小型履带挖掘机前端作业执行端的动臂、斗杆与铲斗铰接总成，是土方作业设备里直接接触作业面的核心受力单元，日常在市政管网开挖、农田水利修整、小型场地土石方转运场景里，整套结构要承受铲斗切入料堆的冲击载荷、举升卸料时的偏载力矩，还有液压油缸伸缩带来的交变拉压应力，设计阶段的受力校核直接决定整机作业的可靠性。

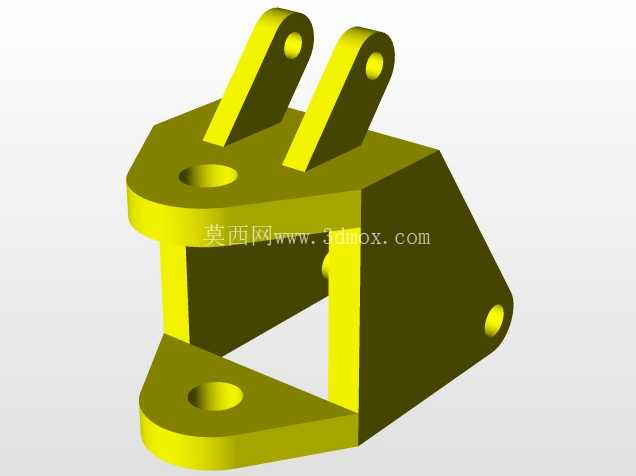

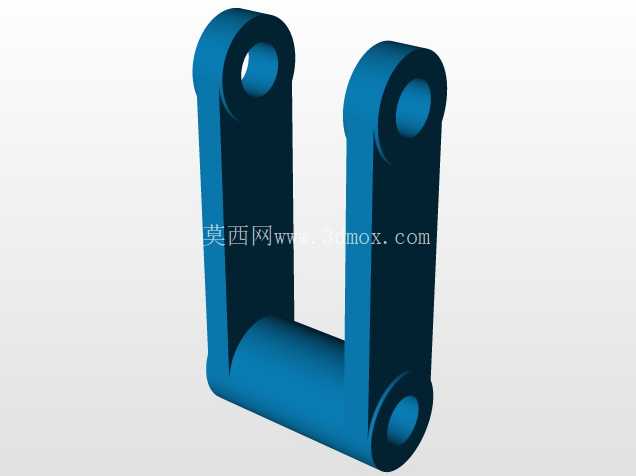

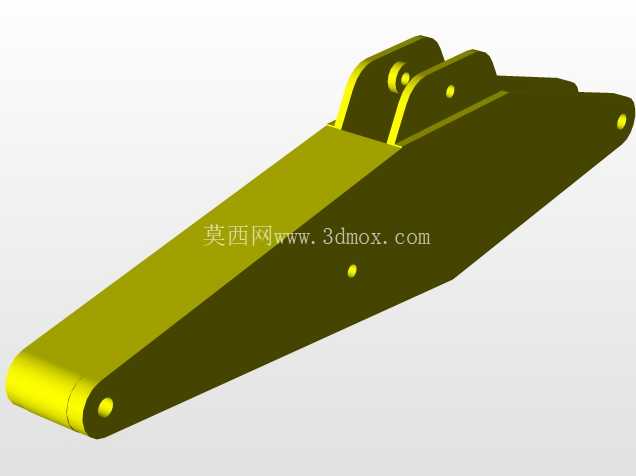

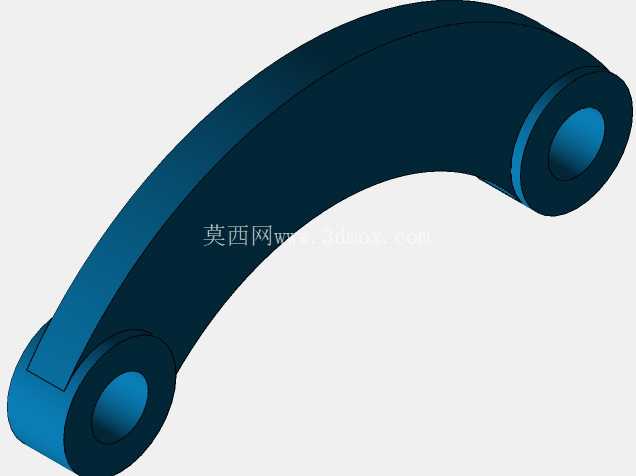

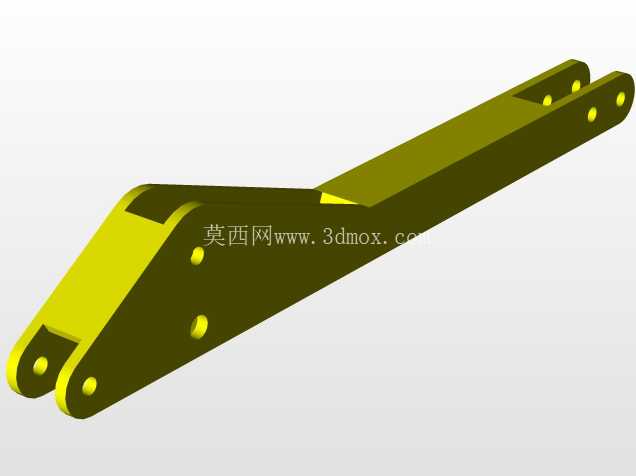

从结构布局来看，整个作业臂采用三节式铰接设计，动臂根部通过双销轴铰接在挖掘机上部转台的安装耳座上，安装耳座的孔位同轴度公差控制在0.1mm以内，避免作业过程中出现偏磨导致销轴早期断裂；动臂与斗杆的铰接点、斗杆与铲斗的铰接点都采用镶嵌式铜套润滑结构，预留的黄油嘴安装位正对铜套油槽，日常维保注脂时可以直接覆盖整个摩擦面，减少铰接副的干磨损耗。配套的三组液压油缸分别对应动臂举升、斗杆收放、铲斗翻转动作，油缸缸筒端与杆端的铰接都采用球面轴承补偿安装误差，抵消作业过程中结构件微变形带来的别劲问题，避免油缸杆出现弯曲变形导致密封失效漏油。

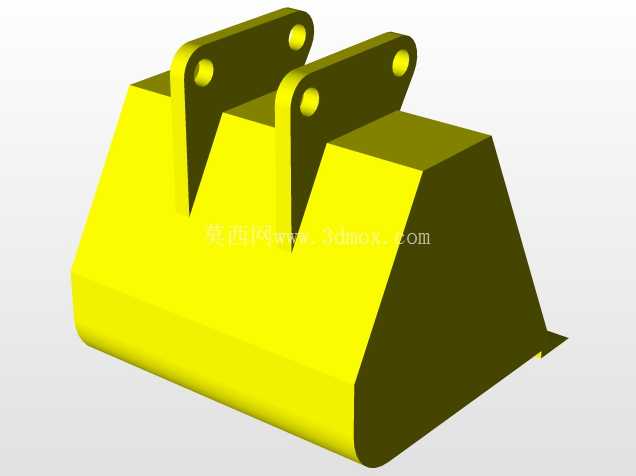

设计过程中优先考虑了作业边界的匹配，整套臂展完全收拢时的最小回转半径控制在2.1米，适配1.5吨级小型挖掘机的转台布局，不会在回转时与机身驾驶室、履带护板发生干涉；完全展开时最大挖掘深度可以达到2.4米，卸料高度达到2.6米，覆盖小型市政作业的常见工况需求。铲斗部分采用斗唇加焊耐磨合金块的结构设计，斗齿通过销钉固定在斗唇座上，磨损后可以单独快速更换，不需要整体切割更换铲斗主体，降低现场维保的成本与时间；铲斗的斗背弧度经过优化，收斗时物料不会在斗内残留，卸料时的翻转角度可以达到145度，粘性土作业时也能顺利卸净，不会出现粘斗带料的问题。

结构件的焊缝设计全部采用开坡口的满焊工艺，铰接耳板位置额外加焊加强筋板，分散销轴传递的集中应力，避免长期重载作业下耳板出现焊缝开裂的问题；整个臂体的截面采用变截面箱型结构，受力大的动臂根部位置钢板厚度达到12mm，向臂端逐步过渡到8mm，在保证结构强度的前提下尽可能降低臂体自重，减少液压系统的无用功损耗，提升举升作业的有效载荷。液压管路的走线全部沿臂体内侧的管卡固定，预留的伸缩余量刚好匹配油缸全行程的长度变化，作业过程中管路不会与结构件发生摩擦，也不会在臂体收拢时被挤压变形，管接头位置都预留了扳手操作空间，现场更换密封件或者管路时不需要拆解周边结构件，提升维保效率。

实际作业过程中，这套结构的动作匹配度经过反复校核，动臂举升、斗杆收放、铲斗翻转的动作可以实现复合联动，平整场地时可以通过三个动作的配合让铲斗斗齿保持水平移动，不需要反复调整操作手柄就能完成平整作业；挖掘硬土时，斗杆挖掘力与铲斗挖掘力的匹配经过优化，不会出现某个油缸力不足导致动作卡顿的问题，切入硬土层时的受力传递路径顺畅，不会在铰接点出现应力集中导致结构变形。整个三维建模过程中，所有铰接点的运动间隙都按照实际装配公差预留，转动副的活动范围完全模拟真实设备的动作极限，不存在干涉卡顿的问题，可以直接用于结构受力仿真、作业动作模拟，也能作为同类小型挖掘机作业臂改型设计的参考基础，调整臂长、油缸行程参数就能适配不同吨位级别的整机需求。
