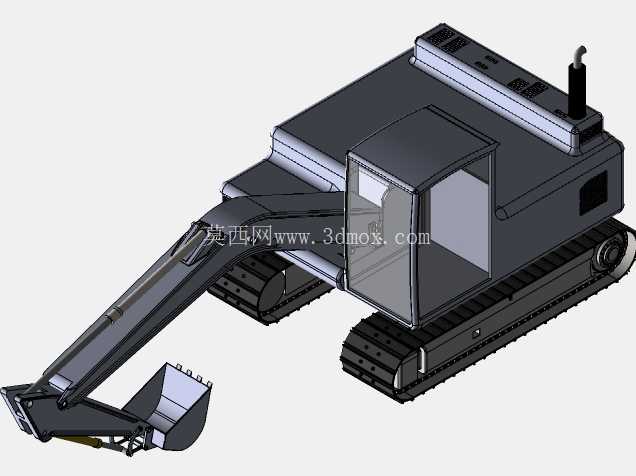

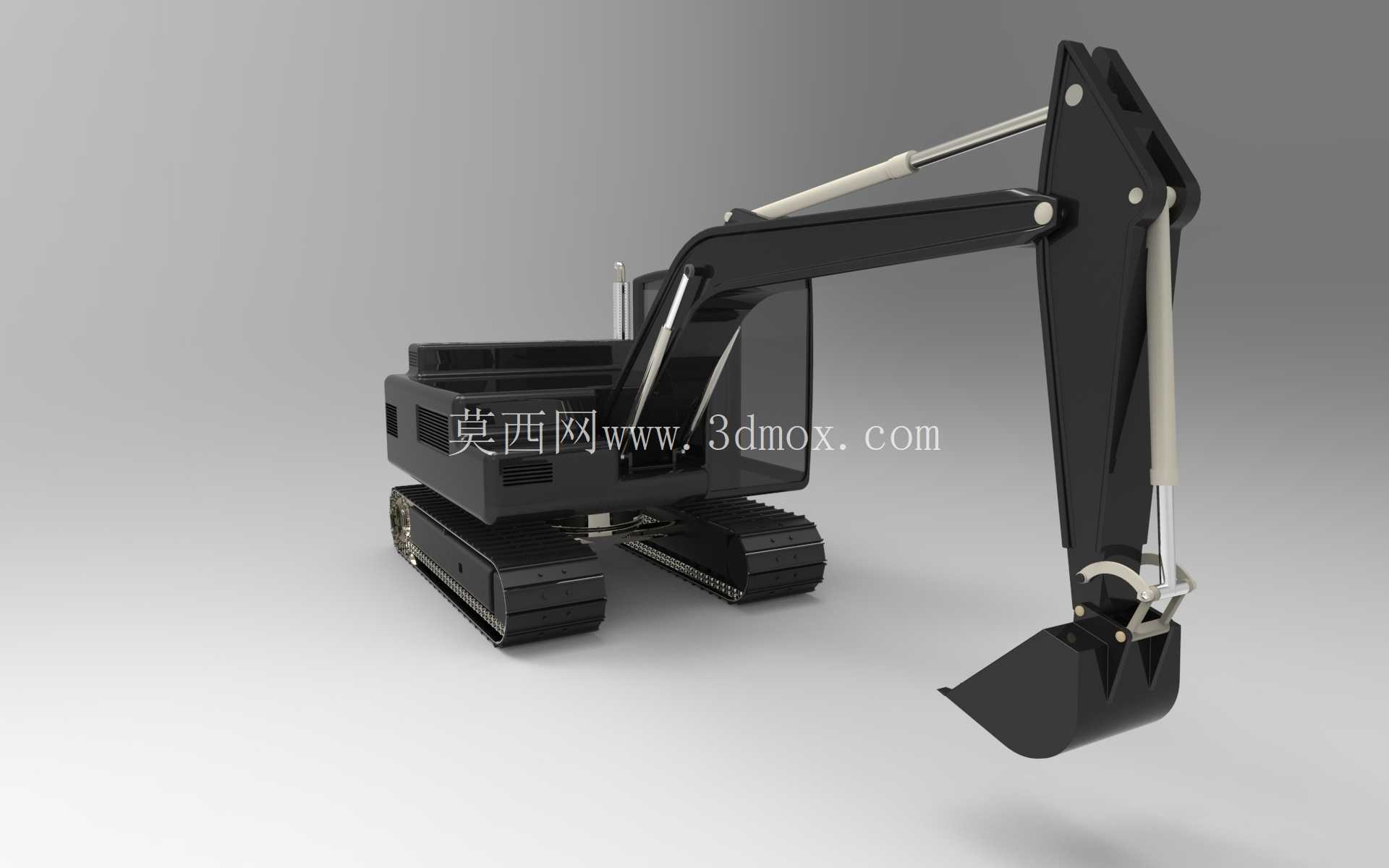

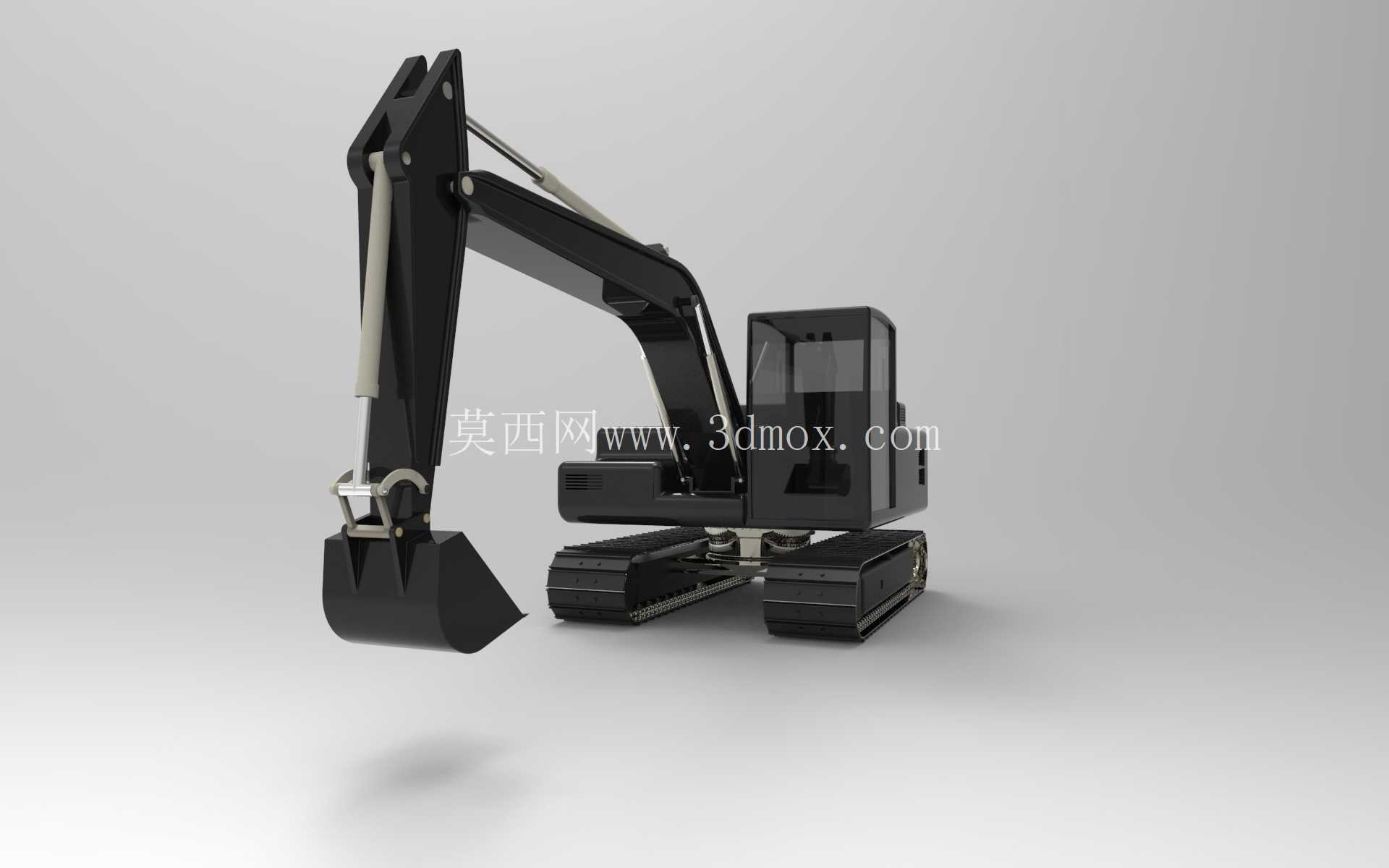

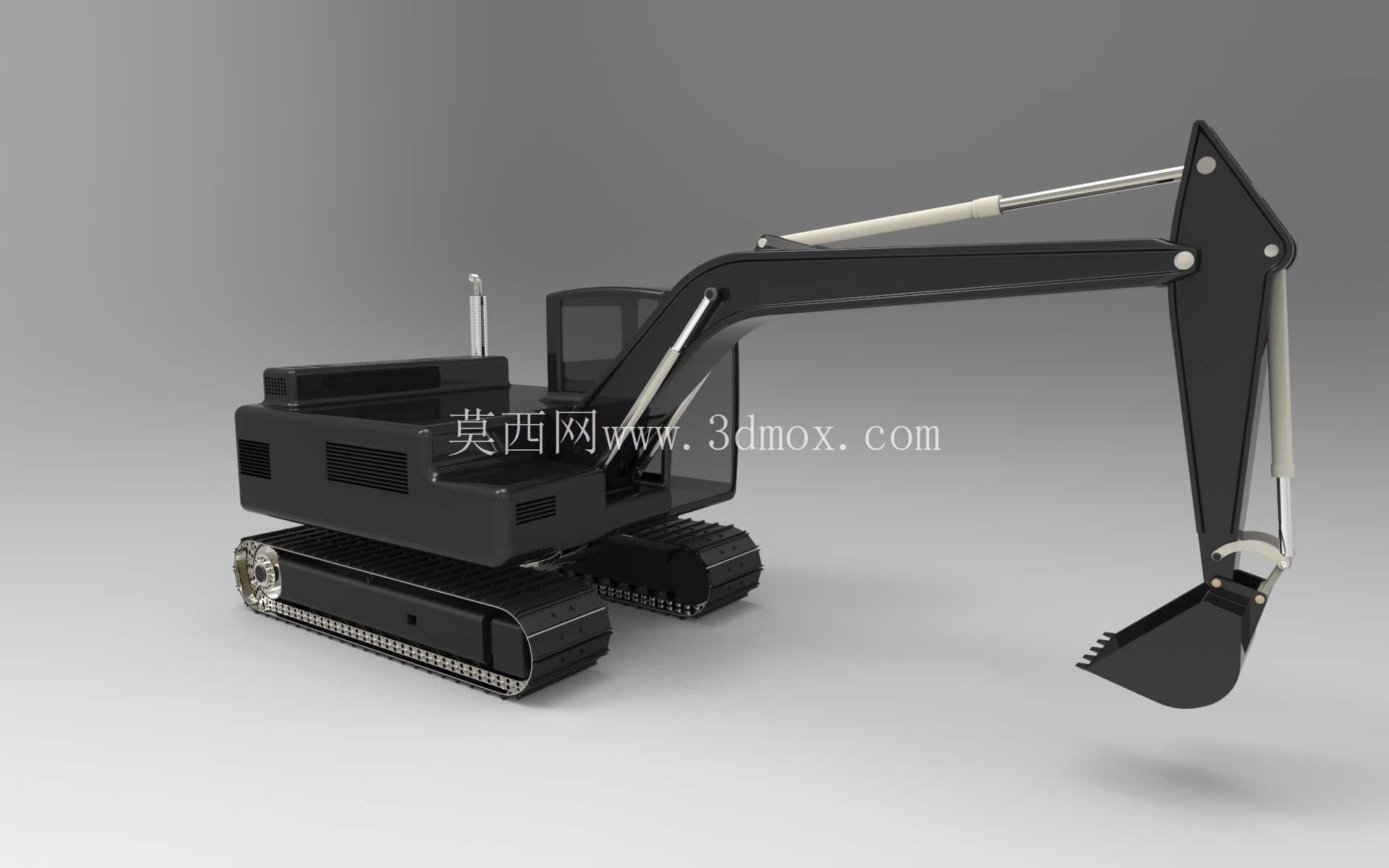

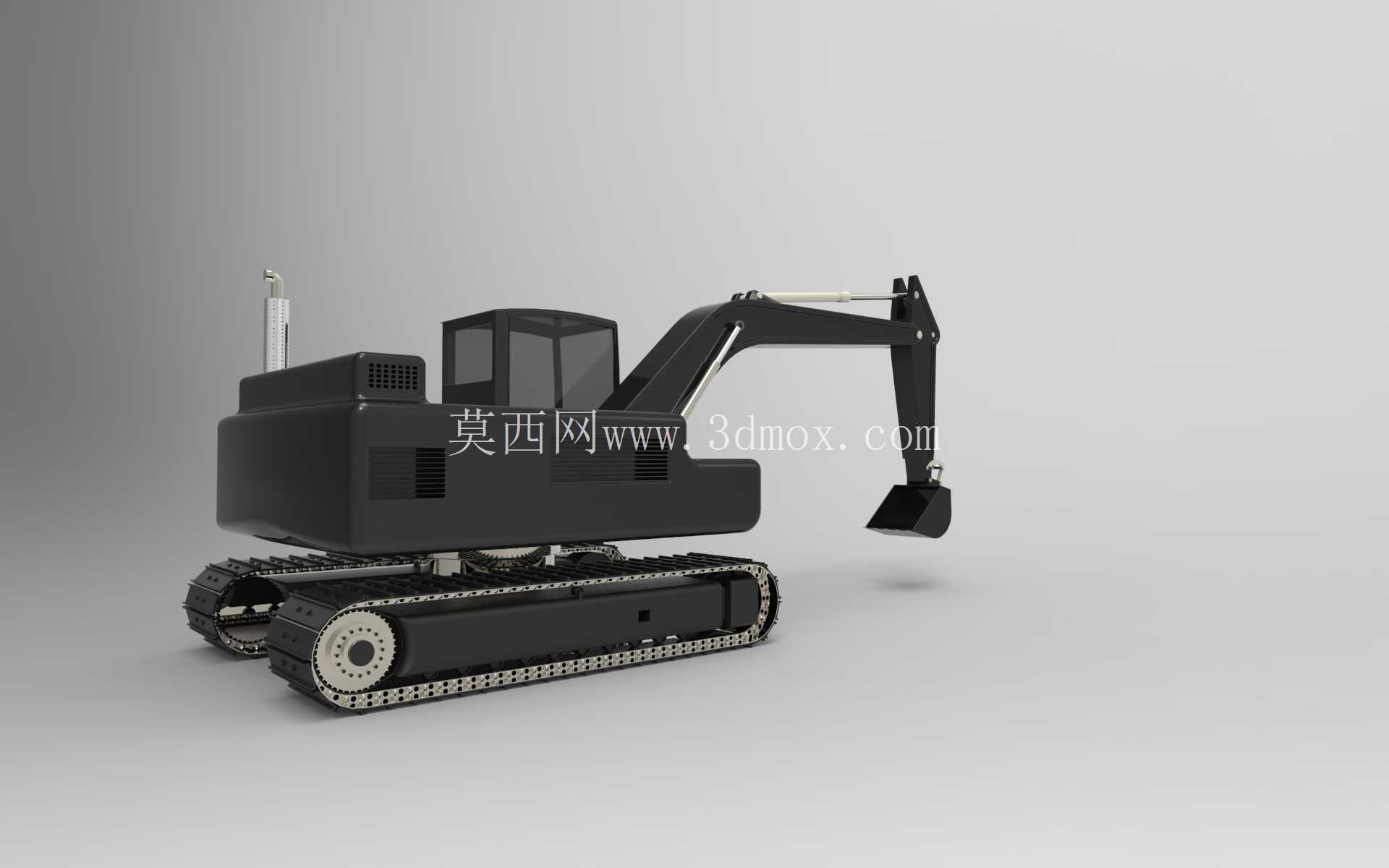

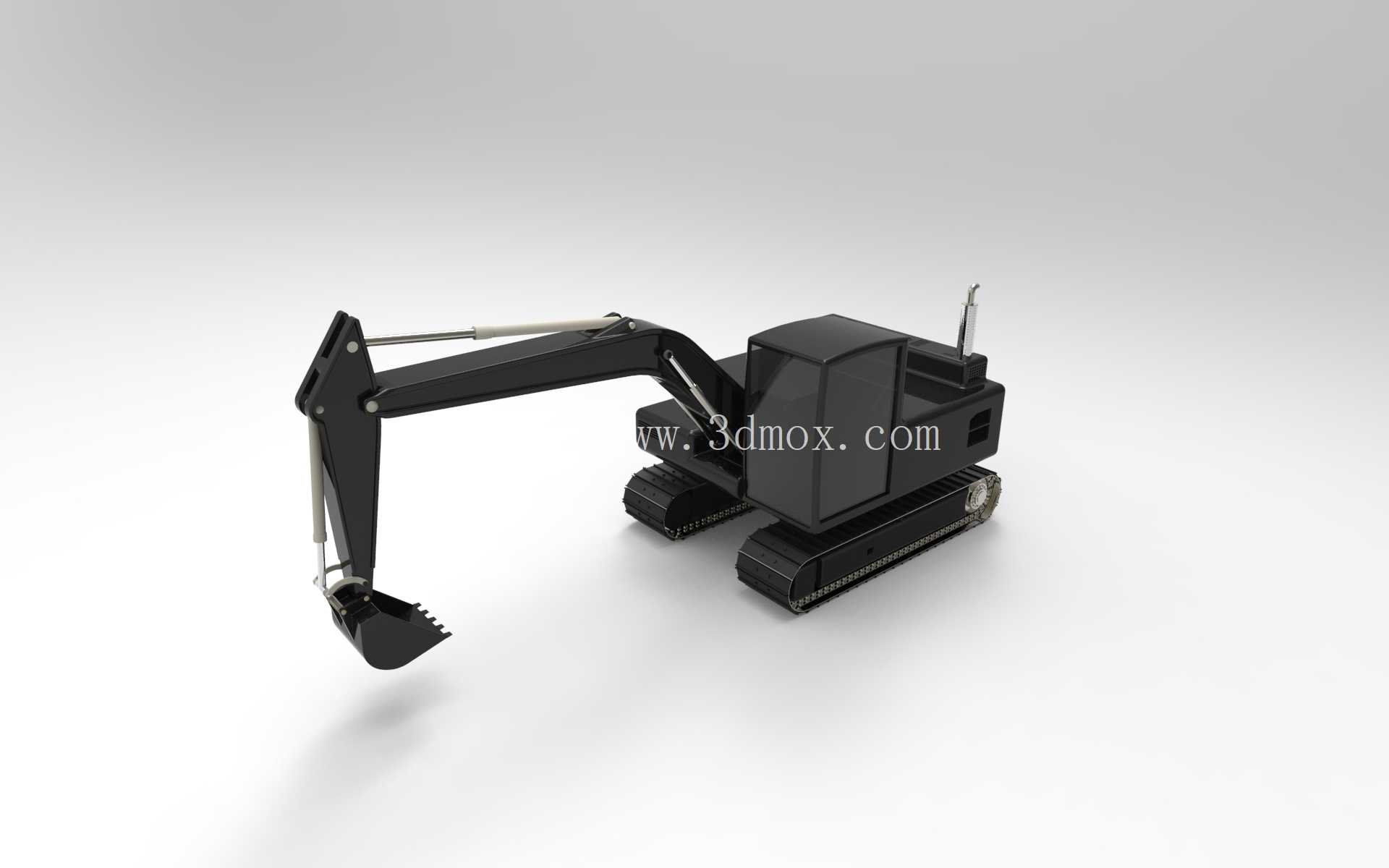

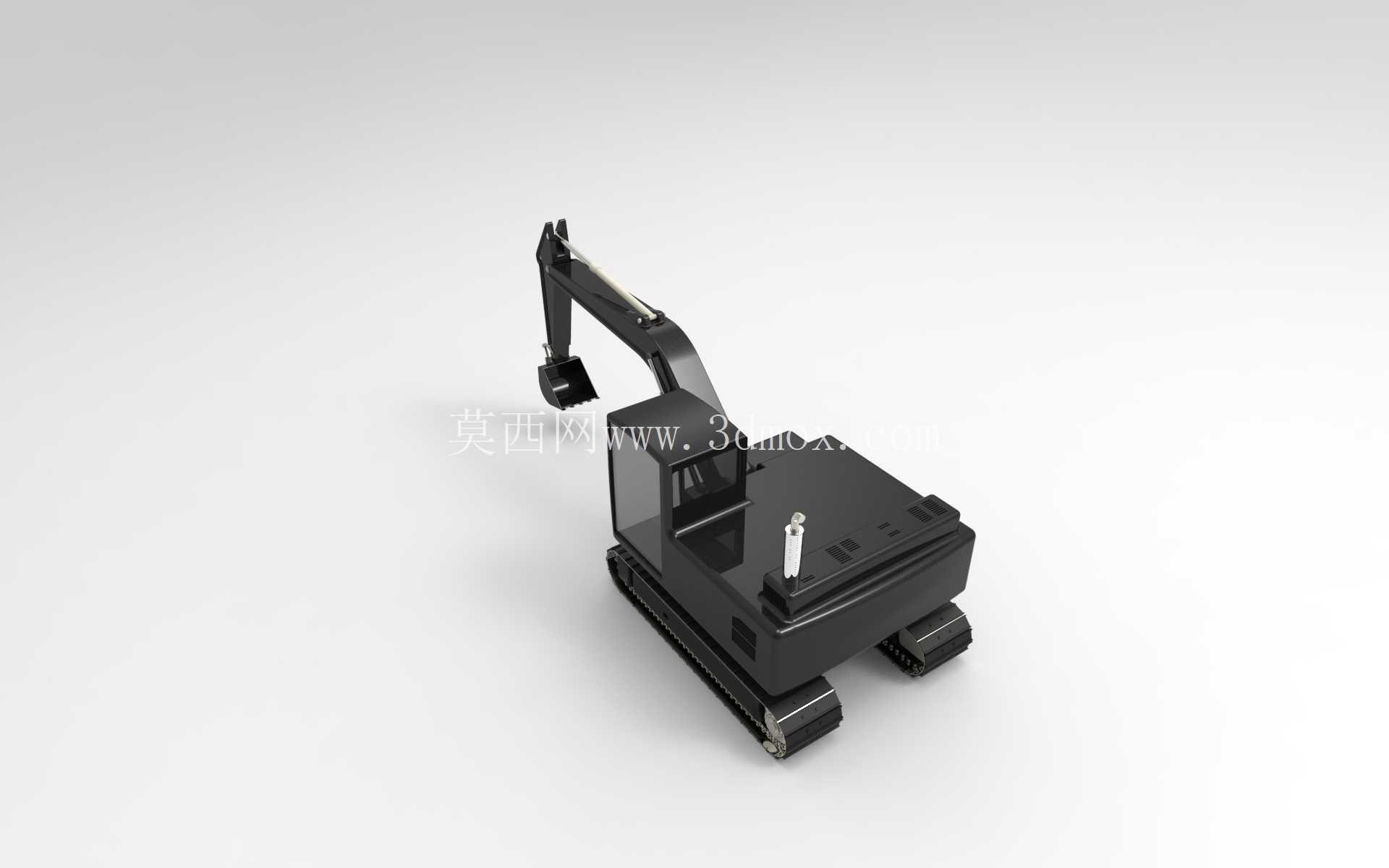

履带式液压挖掘机整机结构三维设计

　　在土方施工、矿山剥离、市政管线开挖、场地平整这类常规工程场景里，履带式挖掘机的作业适配性一直是同吨位设备里覆盖范围最广的品类，这套三维结构完整还原了中小型履带挖掘机的整机布局逻辑，从底盘行走机构到上部工作装置的连接边界都做了符合工程实际的结构还原。先看下部行走体的设计，履带总成采用了组合式履带板结构，每块履带板的接地筋高度、支重轮的排布间距都参考了同吨位实机的接地比压参数，保证在松软泥泞场地作业时不会出现过度沉陷，行走架的X型架体连接位置做了应力分散的圆弧过渡，避免长期承受偏载时出现焊缝开裂的问题，张紧装置的安装位置预留了足够的调节行程，能适配不同磨损程度的履带张紧需求，托链轮的布置高度刚好承托履带上部的垂度，不会出现行走时履带剐蹭上架体的情况。

　　上部转台的布局优先考虑了整机的重心平衡，发动机舱、液压油箱、燃油箱的配重分布刚好抵消前端工作装置伸出时的前倾力矩，转台的回转支承连接法兰做了均匀分布的螺栓孔位，和下车架的安装基准完全对齐，保证回转动作时的同轴度误差控制在合理范围内，驾驶室的安装位置预留了减振垫的安装空间，视野范围刚好覆盖铲斗的全行程作业区域，操作手不用过度探身就能观察到铲斗的切削角度。

　　前端工作装置采用了经典的反铲三段式结构，动臂、斗杆、铲斗的铰接点位置经过运动轨迹校核，最大挖掘半径、最大挖掘深度、卸料高度都符合常规中小型挖掘机的作业参数范围，每个铰接点都预留了销轴和轴套的安装间隙，能模拟实际作业时的转动自由度，液压油缸的安装铰点位置匹配了油缸的伸缩行程，动臂油缸的支撑角度刚好能在动臂举升时提供足够的提升力，斗杆油缸的力臂设置兼顾了挖掘时的破碎力和收回时的速度，铲斗油缸配合连杆机构能让铲斗在全行程内保持合理的切削角度，不管是挖装松散土方还是刮平作业面都能适配。

　　铲斗的斗型采用了通用土方斗结构，斗齿的排布间距、斗唇的厚度都参考了实际耐磨件的尺寸参数，侧刃板突出斗体侧面，避免作业时斗壁直接剐蹭岩壁造成过度磨损，斗背的圆弧过渡能减少挖装时的物料阻力，卸料时不会出现粘土挂斗的情况。整套模型的结构装配关系完全遵循实机的装配逻辑，每个部件的安装边界都没有出现干涉问题，不管是用来做结构教学演示、作业动作仿真，还是作为同类型设备改型设计的基础参考框架，都能直接对应到实际工程里的结构设计逻辑，不需要再做大幅度的结构调整就能适配不同的作业场景改装需求，比如加装破碎锤管路、换用岩石斗或者抓木器的铰接位都预留了通用的安装接口，能快速拓展不同的作业功能。
