VAZ2101车型离合器壳体结构设计

这款离合器壳体是前置后驱乘用车传动系统的核心承载构件，主要适配VAZ2101车型的动力传递布局，安装在发动机缸体与手动变速箱之间的衔接位置，承担着动力输出端与变速输入端的连接防护、载荷承载功能。从实际装车场景来看，该部件处于底盘传动舱的核心区域，日常行驶中需要承受发动机输出的交变扭矩、变速箱换挡带来的冲击载荷，同时还要隔绝离合器工作过程中产生的磨屑、阻挡路面飞溅的泥水与砂石侵入传动副，为离合器摩擦片、压盘、分离轴承等核心部件提供封闭的工作空间。

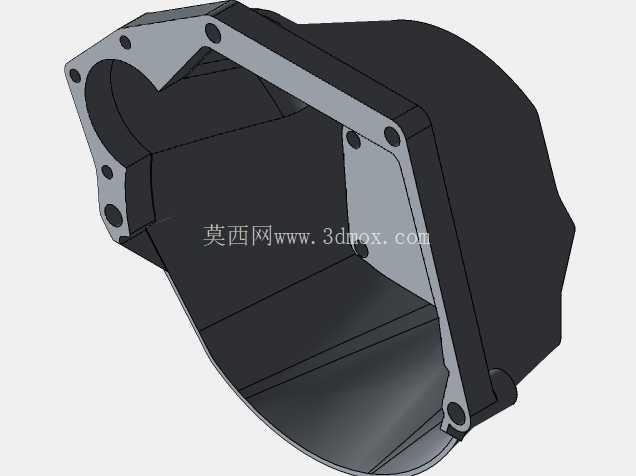

在结构设计层面，该壳体采用了一体化压铸成型的构型思路，大端法兰面设置了多组均匀分布的螺栓过孔，用于和发动机缸体后端面实现刚性连接，法兰面的平面度公差控制在0.1mm以内，保证连接面的密封性能，避免传动舱内的润滑油渗漏。壳体朝向变速箱的一侧设置了定位止口，与变速箱输入轴端的轴承座形成精准配合，止口的同轴度公差严格控制在φ0.05mm范围内，确保发动机曲轴与变速箱输入轴的同轴度要求，减少轴系运转过程中的偏磨风险。壳体侧面预留了离合器分离拨叉的安装窗口，窗口边缘设置了加强筋结构，既满足拨叉的运动空间需求，又能弥补开孔带来的壳体刚度损失。

从安装边界来看，该壳体的内部型腔完全包覆离合器总成的最大回转轮廓，型腔内壁与离合器压盘、摩擦片的旋转外圆预留了3-5mm的安全间隙，避免部件运转过程中发生干涉。壳体下部设置了回油通道，能够将离合器工作过程中飞溅的润滑油导回油底壳，防止润滑油浸泡摩擦片导致打滑失效。壳体外部的非安装面设置了多组交错的加强筋结构，在不显著增加壳体壁厚的前提下，将壳体的整体扭转刚度提升了40%以上，能够承受发动机最大输出扭矩下的载荷冲击，避免长期使用过程中出现连接面变形、壳体开裂等失效问题。

在实际维修与装配场景中，该壳体的法兰孔位采用了不对称分布设计，具备唯一的安装定位属性，能够避免维修过程中出现错装、反装的问题。壳体上预留的传感器安装孔位，能够适配离合器位置传感器的安装需求，为车辆电控系统提供离合器接合状态的信号反馈。考虑到乘用车底盘的轻量化需求，该壳体在保证结构强度的前提下，对非承载区域的壁厚进行了优化，去除了冗余的材料堆积，相比同类型铸铁壳体重量降低了30%左右，同时压铸铝合金的材料具备更好的导热性能，能够快速将离合器工作过程中产生的热量散发到外界，降低离合器总成的工作温度，延长摩擦片的使用寿命。

从结构建模的角度来看，该壳体的建模过程需要重点关注法兰面的孔位位置度、止口的同轴度、型腔的轮廓度等关键形位公差，所有的安装孔位都需要设置对应的倒角结构，避免装配过程中出现应力集中导致的孔位开裂。壳体的拔模角度设置在1.5°-3°之间，满足压铸成型的工艺要求，所有的棱边都设置了R2-R5的圆角过渡，减少压铸过程中的应力集中，同时提升壳体的抗冲击性能。在装配验证环节，需要重点检查壳体与发动机、变速箱连接后的轴系对中情况，确认分离拨叉的运动行程无干涉，保证离合器接合、分离过程的顺畅性。
