乘用车转向节轮毂集成结构设计

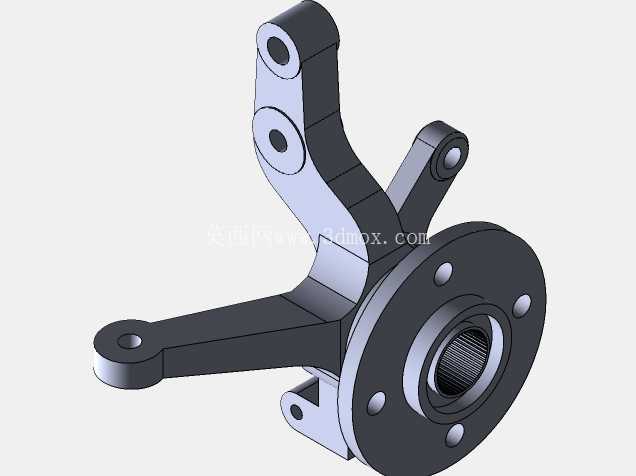

　　这套集成化的转向节轮毂结构，是小型乘用车主销前置前驱车型前桥行走系统的核心承载部件，日常行驶过程中需要同时承接多维度载荷传递、转向动作执行、轮毂旋转支撑三类核心功能，区别于传统分体式的转向节与轮毂轴承座设计，该结构将转向节本体与轮毂安装法兰做了一体化集成设计，减少了中间连接螺栓组的装配累积误差，也降低了底盘前桥部分的整体重量。从实际装车场景来看，这类结构主要适配A0级小型家用乘用车的前悬麦弗逊悬架结构，日常行驶时，垂直方向的载荷会通过减震器安装座传递至转向节上部的叉形支耳，再经由轮毂法兰传递至轮辋与轮胎，最终作用于路面；转向动作输出时，方向机横拉杆会连接至转向节侧方的锥形安装孔位，拉动转向节围绕主销轴线做定角度转动，实现车辆的转向变向动作；而制动过程中，制动卡钳会固定在转向节侧方的两个平行安装支耳上，夹紧刹车盘产生的制动力矩，也会通过转向节本体传递至悬架摆臂与车身，完成制动载荷的卸荷。

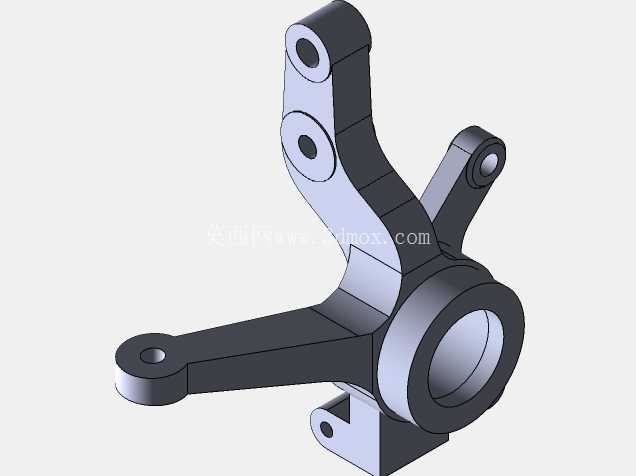

　　从结构设计逻辑来看，转向节的三个支臂分别对应不同的安装接口：上部的双孔叉形支耳是减震器滑柱的安装位，两个同轴安装孔的同轴度公差控制在0.02mm以内，避免减震器安装后出现卡滞、偏磨的问题；侧方伸出的单孔支耳是转向横拉杆的连接位，孔内设计有锥面贴合结构，和横拉杆球头的锥面完全贴合后，能保证连接刚性，避免转向虚位；下部的横向支耳是下摆臂球头的安装位，和上部减震器安装点共同构成主销的虚拟轴线，主销内倾、后倾的角度参数，都是通过这两个安装点的相对位置精度来保证的，建模过程中需要严格校核主销参数和整车转向梯形的匹配度，避免出现转向沉重、回正力不足的问题。

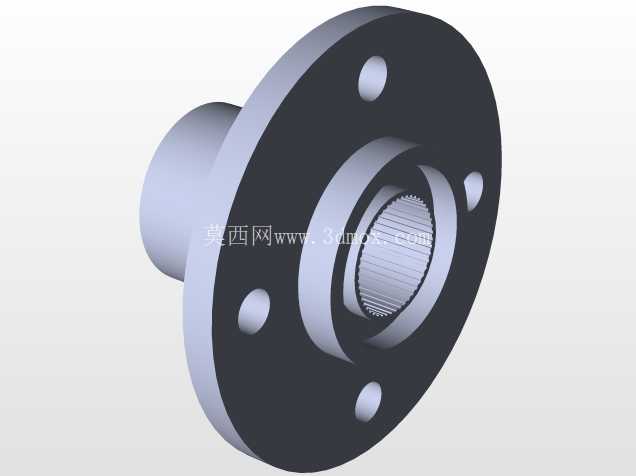

　　轮毂法兰部分和转向节本体为一体化铸造后机加工成型，法兰端面上均匀分布的五个螺栓孔是车轮轮辋的安装位，中心的内花键孔是和驱动半轴配合的位置，花键采用渐开线齿形，能传递更大的驱动扭矩，同时花键孔内部设计有卡簧槽，用于安装半轴卡簧，避免车辆行驶过程中半轴脱出；法兰和转向节本体连接的过渡位置做了大圆弧过渡处理，避免应力集中，因为车辆经过颠簸路面时，这个位置会承受交变的冲击载荷，如果过渡圆角过小，很容易在长期使用后出现疲劳裂纹。安装边界方面，转向节上部减震器安装孔的中心距、下部摆臂安装孔的位置度，都需要和悬架系统的硬点参数完全匹配，侧方卡钳安装支耳的跨距、安装孔位的同轴度，需要和所选制动卡钳的安装尺寸完全适配，轮毂法兰的端面跳动量需要控制在0.05mm以内，避免车轮转动时出现制动抖动、轮辋偏摆的问题；中心花键的参数需要和驱动半轴的外花键完全匹配，保证侧隙在合理范围内，避免起步、换挡时出现传动冲击。

　　和传统分体式结构相比，这种集成式设计减少了两个部件之间的连接螺栓，降低了装配工序的复杂度，同时一体化的结构也让载荷传递路径更直接，没有了连接面的微动磨损问题，长期使用的结构可靠性更高，不过对铸造工艺的要求也更高，需要在铸造过程中控制壁厚均匀性，避免出现缩孔、砂眼等铸造缺陷，机加工过程中需要一次装夹完成多个安装孔位的加工，保证各安装面的位置精度。在实际建模过程中，需要先根据整车总布置给出的硬点坐标确定各个安装点的空间位置，再根据载荷计算结果确定各支臂的截面尺寸，通过有限元分析校核各工况下的应力分布，对应力集中的位置做局部加厚或者圆角优化，在保证结构强度满足要求的前提下，尽可能去除多余材料，实现轻量化设计；同时还要预留出制动盘、防尘罩、轮速传感器等周边附件的安装空间，避免装车时出现干涉问题。
