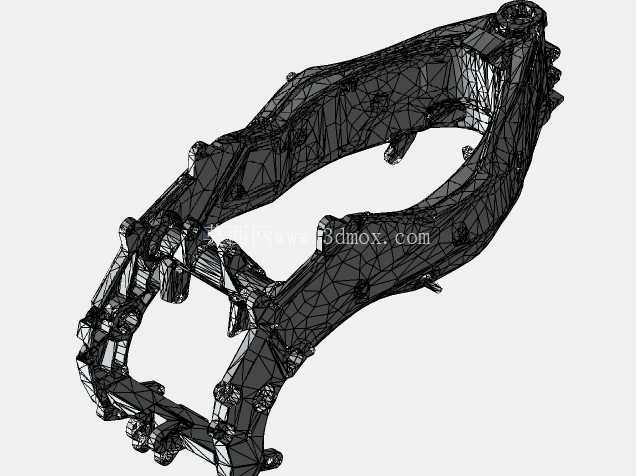

Aprilia rs250摩托车车架网格结构设计

　　该摩托车车架作为整车的核心承载基体，在两轮摩托的实际使用场景中承担着连接动力总成、悬挂系统、转向机构与外观覆盖件的核心作用，日常行驶过程中需要承接发动机输出的交变载荷、路面颠簸带来的冲击载荷，以及过弯时的侧向扭转力，其结构刚度与重量平衡直接决定了车辆的操控响应特性与行驶安全性。从结构设计思路来看，该款车架采用网格镂空的桁架式布局，区别于传统钢管焊接车架的管件拼接形式，整体通过连续的网格筋条构建传力路径，在保证关键安装点局部强度的前提下，尽可能去除非承载区域的冗余材料，实现轻量化与结构刚度的最优匹配。

　　在实际安装边界设计上，车架前部预留了转向立管的安装位，其安装孔位的同轴度公差需要控制在0.05mm以内，保证转向柱转动无卡滞，转向角度的左右限位结构集成在立管周边的加强筋上，避免极限转向时与油箱、前挡泥板发生运动干涉。车架中部的动力安装位设置了四处带衬套压装余量的安装凸台，凸台的端面平面度要求不大于0.03mm，确保发动机安装后与车架的贴合度，减少动力传递过程中的共振异响，安装点的位置度公差控制在0.1mm范围内，适配Aprilia rs250这款两冲程发动机的固定孔位，无需额外加工转接支架即可完成装配。

　　车架后部的摇臂安装轴孔采用同轴双支撑结构，孔内预留了轴承安装的配合公差，轴孔的轴线与前部转向立管的轴线平行度公差需满足整车轴距参数要求，保证后轮行驶过程中不会出现偏磨现象。后减震器的上安装点设置在车架中部靠后的网格交汇节点处，该位置通过局部加厚的筋条分散减震器传递的冲击载荷，避免长期使用后出现应力集中导致的结构开裂。从外形尺寸来看，该车架整体长度适配rs250车型1380mm左右的轴距设计，整体宽度在最宽处不超过320mm，为两侧的散热导流罩预留了足够的安装空间，车架上部的油箱安装位设置了三处定位卡扣座，与原厂油箱的定位点完全匹配，安装后油箱与车架之间预留有10mm的缓冲间隙，避免行驶过程中油箱与车架硬接触产生磨损。

　　网格结构的筋条厚度根据不同区域的受力情况做了差异化设计，主传力路径上的筋条厚度达到4mm，而侧面非主要承力区域的筋条厚度仅为2mm，在网格的交汇节点处都做了圆角过渡处理，减少应力集中系数，经有限元仿真验证，在整车满载180kg的工况下，车架最大应力出现在摇臂安装孔周边，数值远低于材料的屈服强度，安全系数满足两轮摩托车的相关设计标准。在实际维修与改装场景中，这种网格结构的车架相比传统钢管车架，在发生轻微碰撞变形后更容易通过局部校正恢复原有尺寸精度，且镂空的网格结构也为后续改装线路排布、附加配件安装提供了更多的固定点位，无需在车架上额外焊接支架即可完成改装件的固定。车架的表面处理预留了喷涂或阳极氧化的工艺余量，所有外露的棱边都做了R0.5的倒角处理，避免后续装配过程中划伤操作人员或管线外皮层。在与周边部件的匹配上，车架前部两侧预留了散热器的安装支架位，安装孔位的高度差经过精准核算，保证散热器安装后与发动机出水口的对接角度符合冷却液管路的走向要求，减少管路弯折带来的冷却液流动阻力。车架下部设置了侧撑与大撑的安装凸台，凸台的焊接（或一体成型）位置经过重心校核，保证车辆侧撑停放时的倾斜角度在合理范围内，不会出现易倾倒或直立角度过大的问题。
