CNC路由器传动导向组件结构设计

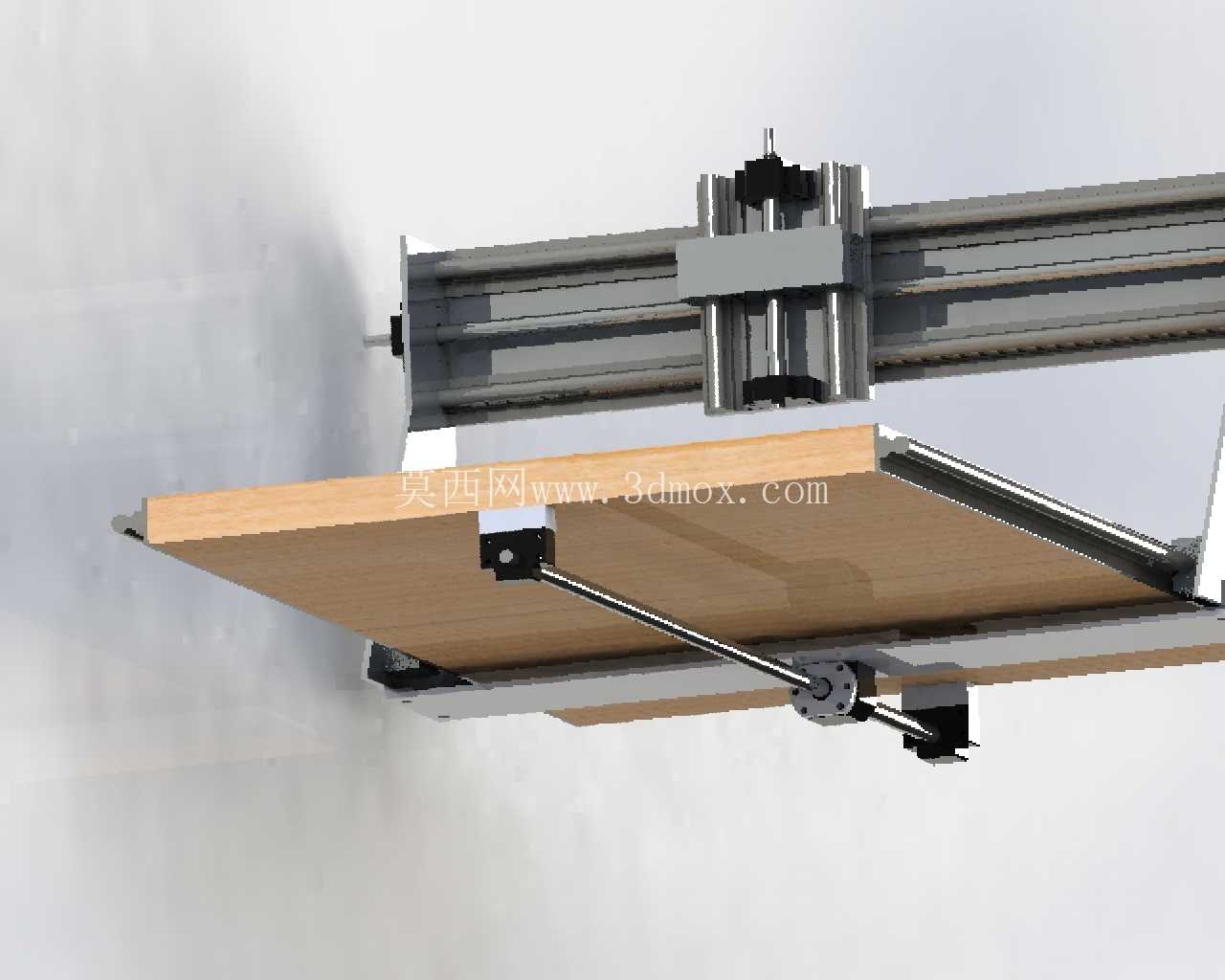

这套结构件主要服务于桌面级CNC雕刻、轻量铣削加工场景，核心承担X轴方向的运动导向与负载承载功能，是小型数控加工设备里直接决定加工走刀精度的核心单元。从实际落地的加工需求来看，这类组件需要适配非金属板材、软金属薄板的雕刻、切割、开槽作业，常见于广告标识制作、小型手板加工、PCB样板铣制、木工浮雕加工等场景，运动过程需要保证足够的刚性，避免走刀过程中出现颤振导致加工面出现刀纹、尺寸超差。

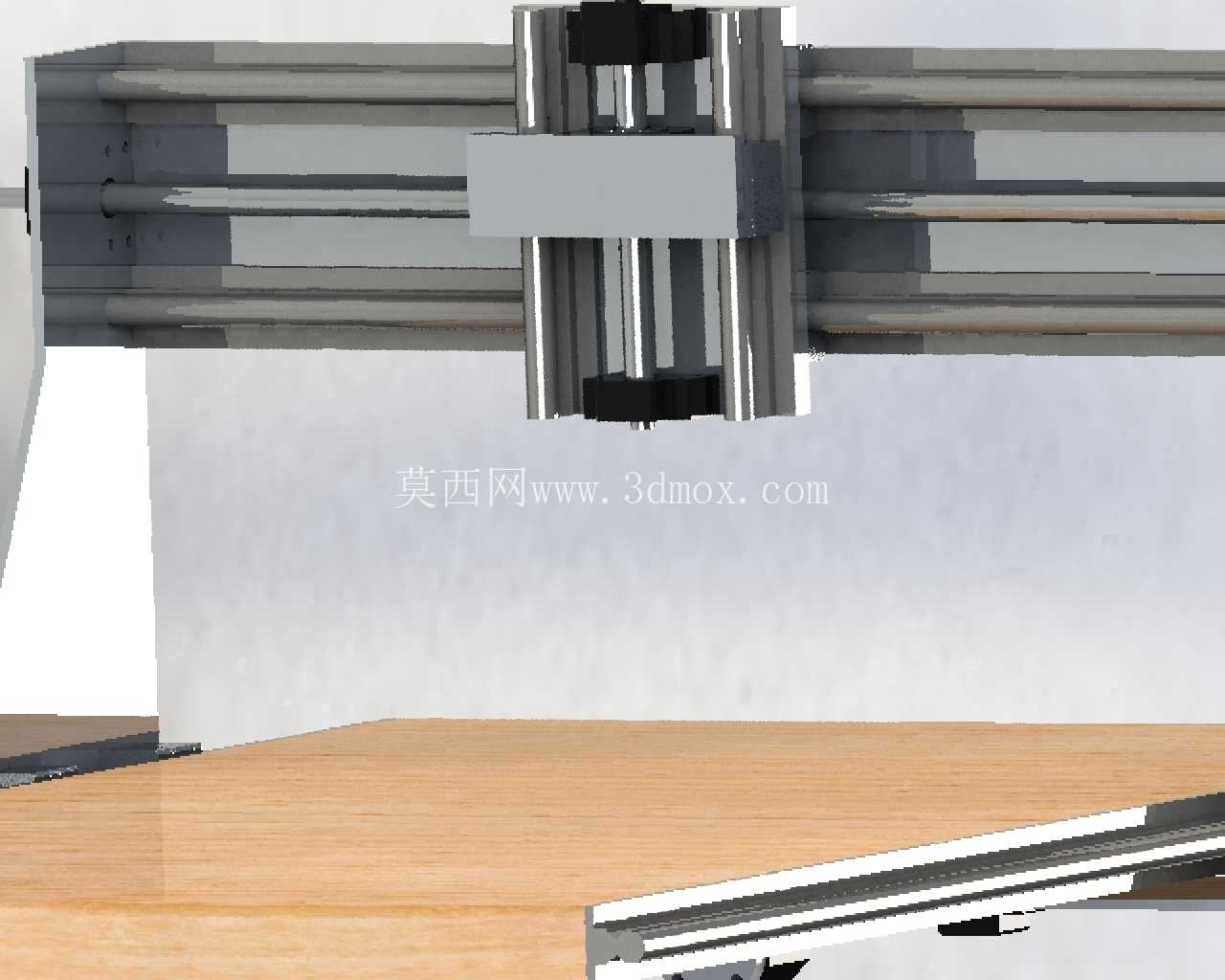

设计过程中优先选用了标准工业铝型材作为机架横梁的基础基材，这类型材自带的T型安装槽可以大幅降低装配调试的难度，不需要额外做大量的打孔攻丝作业，调整滑台行程、加装辅助配件的时候只需要通过T型螺栓就能完成固定，适配不同加工幅面的改装需求。横梁部分采用双平行线性导轨的布置方案，相比单导轨结构，双导轨可以更好地承受滑台搭载的主轴工作时产生的倾覆力矩，尤其是在横向进刀、切削力方向偏离导轨中心的时候，双导轨的受力分布更均匀，长期运行也不容易出现导轨局部磨损过快、滑台卡顿的问题。

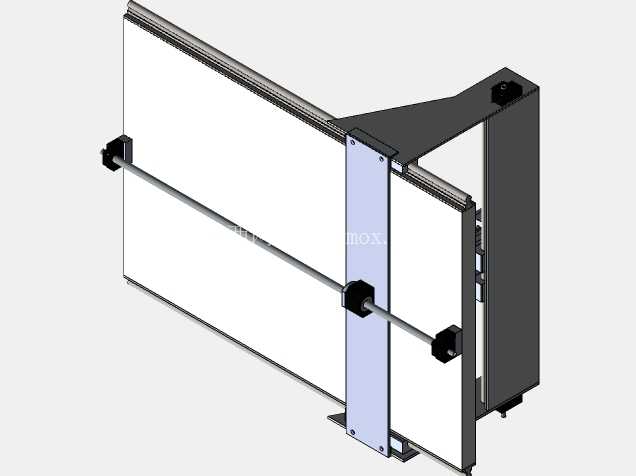

滑台部分的安装基准面做了精加工找平处理，保证主轴安装后与工作台面的垂直度误差控制在合理范围内，滑台与导轨之间的滑块采用预压装配的方式，消除了滑块与导轨之间的配合间隙，避免往复运动过程中出现反向间隙，影响圆弧插补、反向走刀时的加工精度。传动部分采用的是丝杠传动结构，丝杠两端做了支撑固定，避免高速运动时丝杠出现挠曲变形，传动螺母与滑台之间通过连接块刚性固定，保证动力传递的同轴度，减少运动过程中的传动噪音和磨损。

从安装边界来看，这套组件的横梁长度适配600mm有效加工行程的桌面设备，导轨安装面与铝型材横梁的定位基准做了对齐，装配时只需要将导轨靠紧型材的定位边锁紧螺丝就能保证两根导轨的平行度，不需要复杂的打表调试过程，对非专业的设备组装人员也比较友好。滑台的安装孔位兼容市面上常见的300W、500W风冷主轴的固定座尺寸，不需要额外做转接板就能完成主轴的固定，滑台侧面预留了限位开关的安装位，可以根据实际需要的行程范围安装光电或者机械限位，避免运动超程导致的设备撞损。

实际使用过程中，这套结构的运动速度可以满足每分钟8米以内的空行程移动需求，加工进给速度在每分钟2米以内的时候，整体结构的刚性足够支撑稳定切削，不会出现明显的形变。设计时也考虑了日常维护的便利性，导轨和丝杠的润滑注油位置都预留了操作空间，不需要拆解大量零件就能完成定期润滑保养，导轨外侧可以加装柔性防尘罩，避免加工产生的切屑、粉尘进入滑块和丝杠的配合面，延长核心传动部件的使用寿命。

另外，这套组件的模块化程度较高，除了用于CNC路由器的X轴结构，也可以直接移植到小型点胶设备、自动涂覆设备、桌面级等离子切割机的运动轴搭建中，只需要根据实际负载情况调整滑块的数量和丝杠的导程，就能适配不同的运动精度和速度需求。结构上没有做特殊的异形定制件，大部分配件都是工业领域的标准件，后期维护更换配件的成本较低，不需要单独开模或者定制特殊加工件，适合小批量设备组装或者个人DIY设备搭建时参考使用。在受力设计上，针对滑台搭载主轴后的重心偏移问题，将滑块的布置间距做了优化，尽可能让负载重心落在两个滑块的支撑区间内，减少偏载带来的导轨局部受力，延长导轨的使用寿命，同时也能提升运动过程的平稳性，减少高速运动时的抖动。
