10吨量程称重传感器安装承载板结构

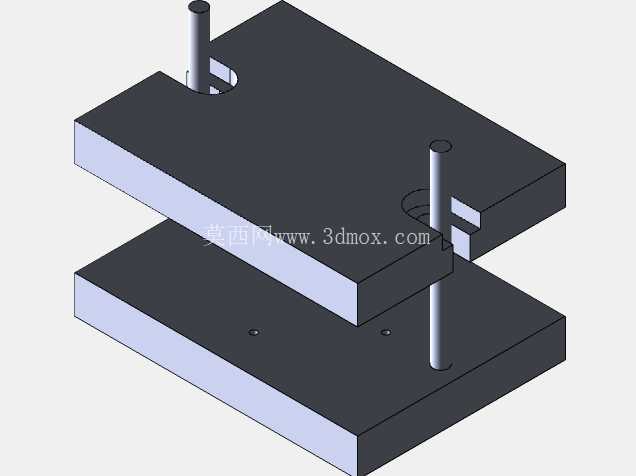

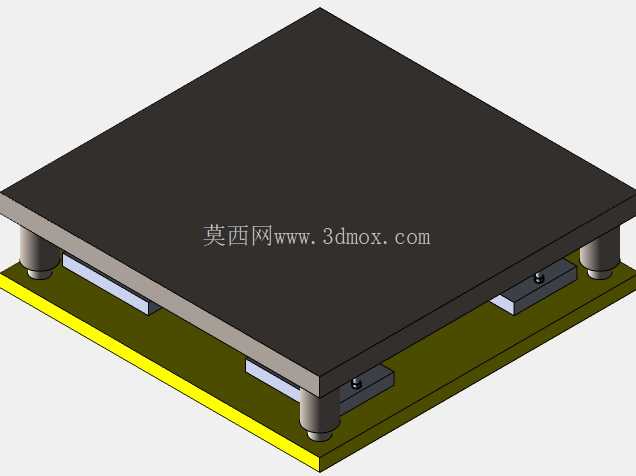

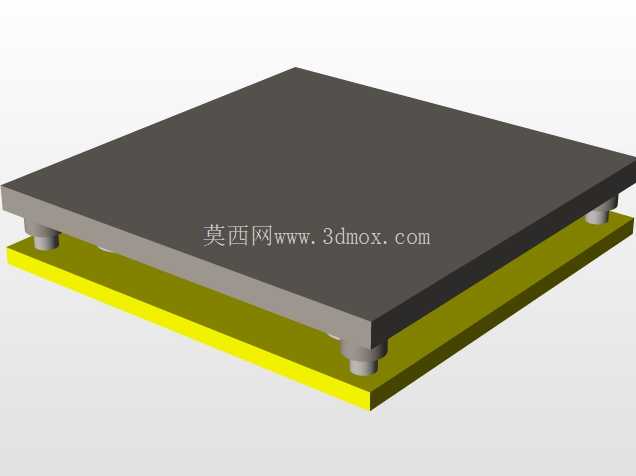

　　在工业称重计量场景中，这类10吨量程的称重传感器配套承载板，是料仓称重、平台秤、重载工位载荷监测系统里的核心传力构件，日常会接触到散料仓储、生产线成品检重、重型设备载荷校验等多个应用场景，其核心作用是把上部承载面的载荷均匀传递到下方的称重传感器敏感元件上，避免偏载、冲击载荷直接作用在传感器本体上，造成测量精度偏差甚至传感器结构损坏。从结构设计逻辑来看，上下两块安装板采用了调质处理的合金钢板加工，上板直接对接被称重设备的底部安装面，预留的沉头安装孔可以让连接螺栓完全沉入板体平面，不会出现螺栓头凸出顶起被支撑设备的问题，保证上板面和设备底面完全贴合，避免局部应力集中。

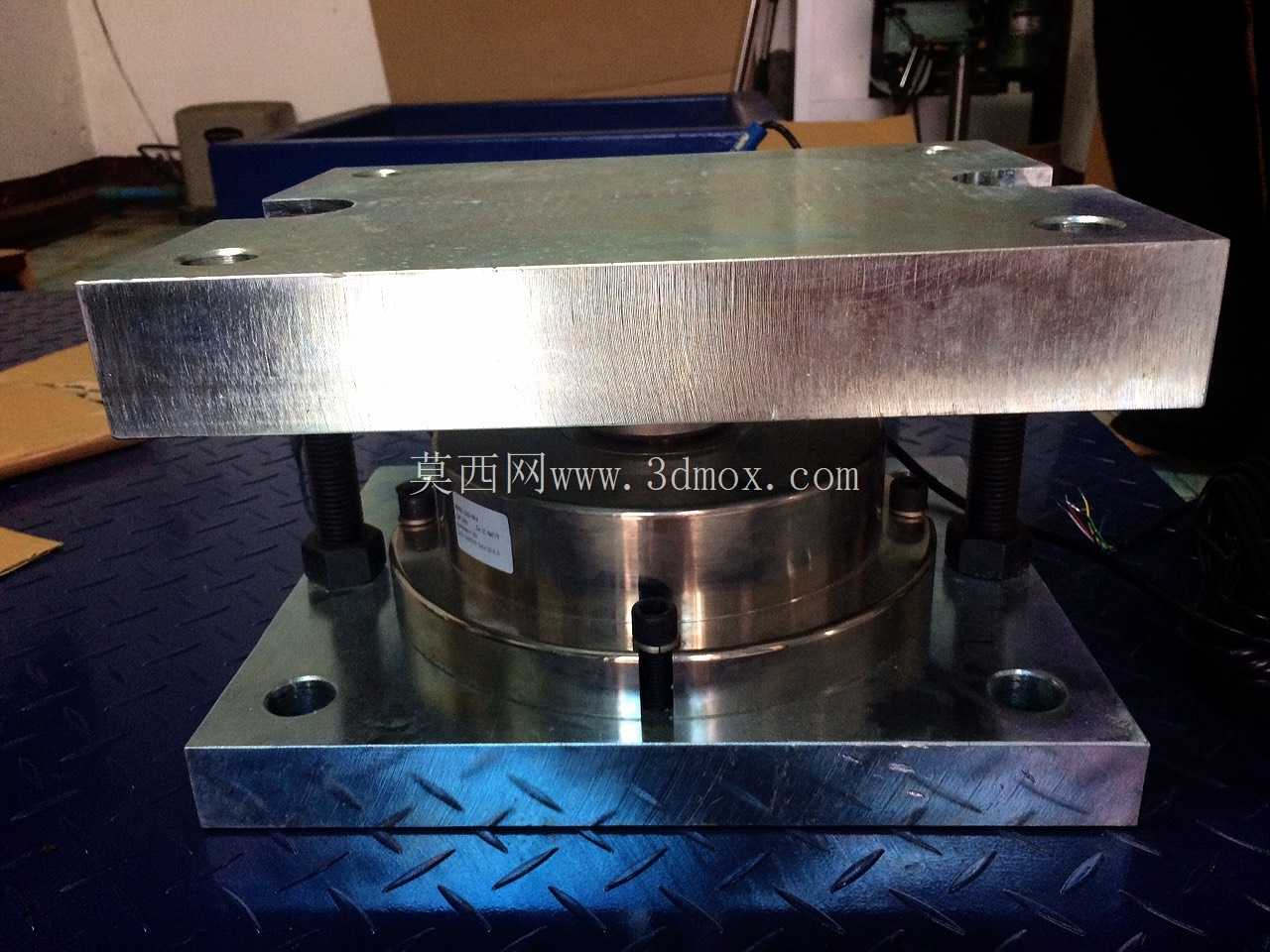

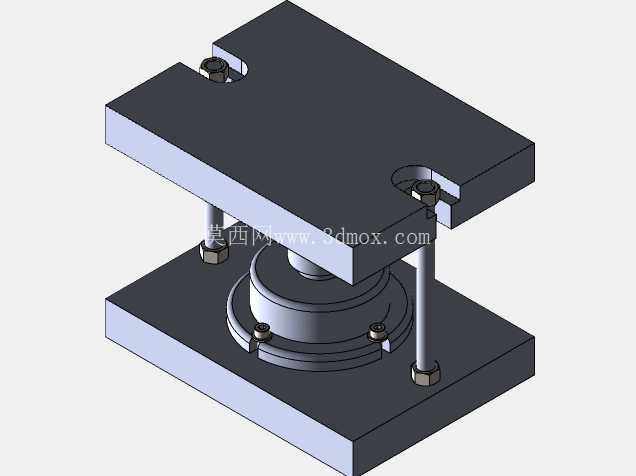

　　下板作为传感器的固定基座，预留的通孔用于和地面或者设备机架的预埋螺栓连接，四个角位置设置的调节螺栓组件，是现场安装时用来调整上板水平度的关键结构，安装过程中可以通过四个角的螺栓微调，让传感器始终处于垂直受力状态，消除侧向分力对测量精度的影响，同时在设备出现小幅偏移时，这几个螺栓还能起到限位作用，避免传感器承受过大的横向剪切力。上下板之间的空间完全包裹住称重传感器本体，这种围合式的结构设计，一方面可以阻挡生产现场的粉尘、焊渣、切削液等杂物直接溅落到传感器的应变片区域，减少现场环境对传感器精度的干扰，另一方面也能在设备吊装对位时，给传感器提供物理防护，避免吊装过程中磕碰损坏传感器的出线端或者密封结构。

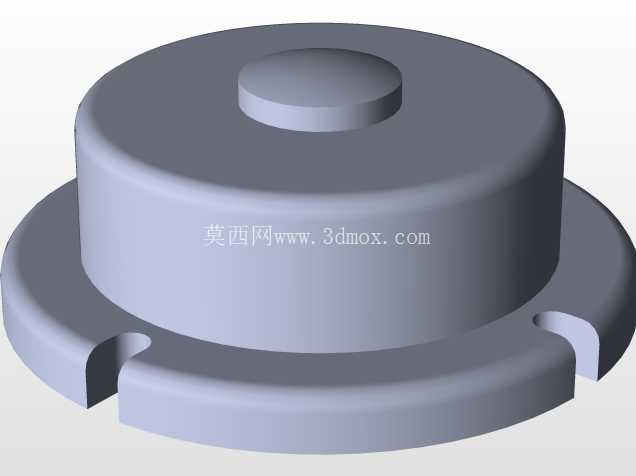

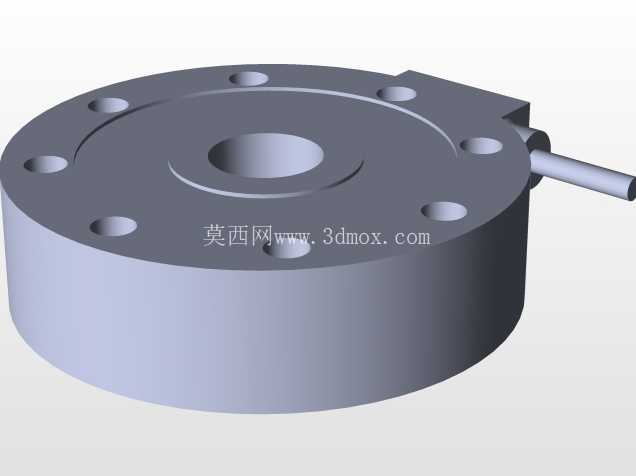

　　从安装边界尺寸来看，上板的平面尺寸要比下方传感器的受力端面大出足够的余量，保证上部设备的安装脚即使存在小幅的位置偏差，载荷依然能完全作用在传感器的有效受力范围内，不会出现偏出受力区的情况；板件的厚度经过受力校核，在满量程10吨载荷加上1.25倍安全过载的情况下，板件的最大挠度控制在0.1mm以内，不会因为板件变形导致受力点偏移，保证力值传递的直线性。在实际选型配套时，这类承载板的安装孔位需要和对应型号的轮辐式称重传感器完全匹配，传感器的定位凸台和下板的定位凹槽采用小间隙配合，安装时不需要额外做位置找正，只要把传感器放入凹槽内，再盖上上板锁紧连接螺栓即可，能大幅减少现场安装的调试时间。

　　针对有冲击载荷的应用场景，比如冶金车间的钢包称重、物流场站的重载货物称重，板件的边角都做了倒角处理，避免应力集中导致板件在长期交变载荷下出现开裂，上下板的表面都做了镀硬铬处理，既能在潮湿多尘的车间环境下防止锈蚀，也能减少表面杂物附着，日常维护只需要擦拭表面即可，不需要做额外的防腐处理。很多现场安装出现的称重精度问题，往往不是传感器本身的质量问题，而是承载板设计不合理导致的，比如板件厚度不足受力后变形、安装孔位偏差导致传感器受侧向力、没有设置水平调节结构导致安装后传感器倾斜，这套结构在设计时就把这些现场常见的安装问题考虑进去，四个角的调节螺栓除了调平之外，还可以在设备检修时作为临时支撑，松开传感器的连接螺栓后，拧紧四个角的螺栓就能把上板顶起，留出足够的空间更换或者校准传感器，不需要把上部的整个设备吊走，大幅降低后期维护的工作量。出线端的位置在板件侧面预留了走线缺口，传感器的信号电缆可以从缺口处引出，不会被上下板挤压损坏电缆外皮，缺口处做了圆角钝化处理，避免尖锐的板边割破电缆绝缘层。整个结构没有多余的复杂零件，所有加工面都是平面铣削加工，加工难度低，普通的数控铣床甚至普通铣床就能完成全部加工工序，加工成本可控，适合批量配套生产，在不同量程的称重传感器配套时，只需要调整上下板的厚度和安装孔位尺寸，就能适配不同吨位的传感器，结构通用性很强。
