方驱旋转扭矩传感器结构设计方案

在工业装配、扭矩工具校准、动力传动测试场景中，扭矩参数的精准采集是保障装配质量、验证传动效率、校准手动/电动扭矩工具的核心环节，本次呈现的3/4英寸方驱旋转扭矩传感器，正是针对中高扭矩区间动态、静态扭矩测量需求开发的专用传感部件。从实际应用场景来看，这类传感器常被集成在扭矩扳手校准台、紧固件装配测试工位、小型动力输出轴测试台架中，适配200N·m、300N·m、500N·m三个量程段的扭矩采集需求，方头驱动的接口形式可以直接匹配标准套筒、扭矩扳手驱动头，无需额外设计转接结构，大幅降低台架搭建的适配成本。

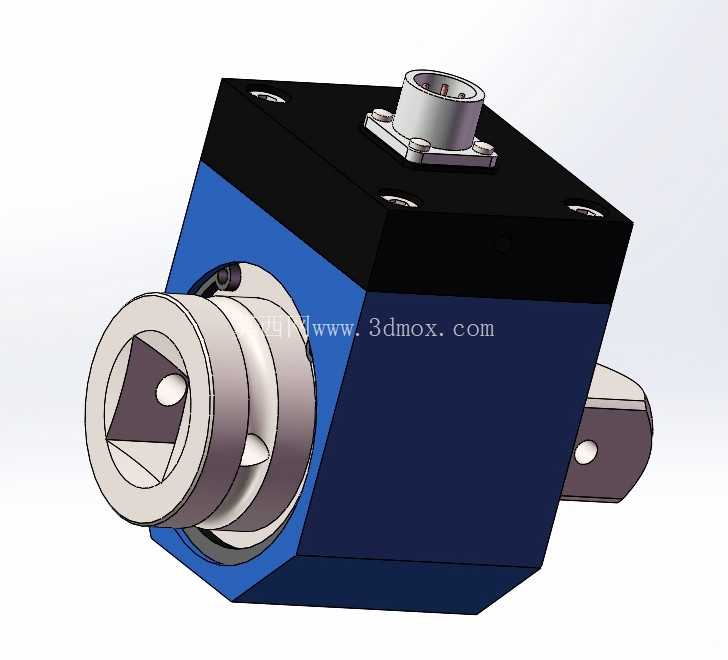

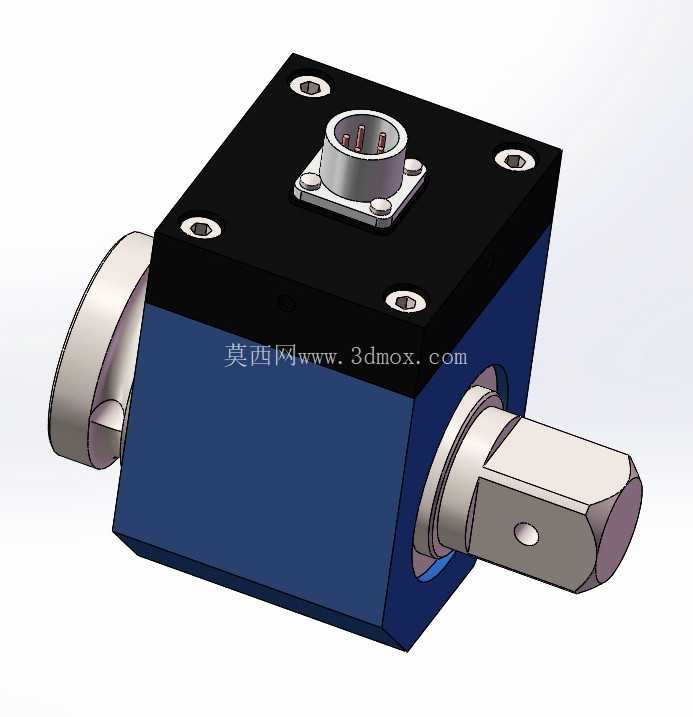

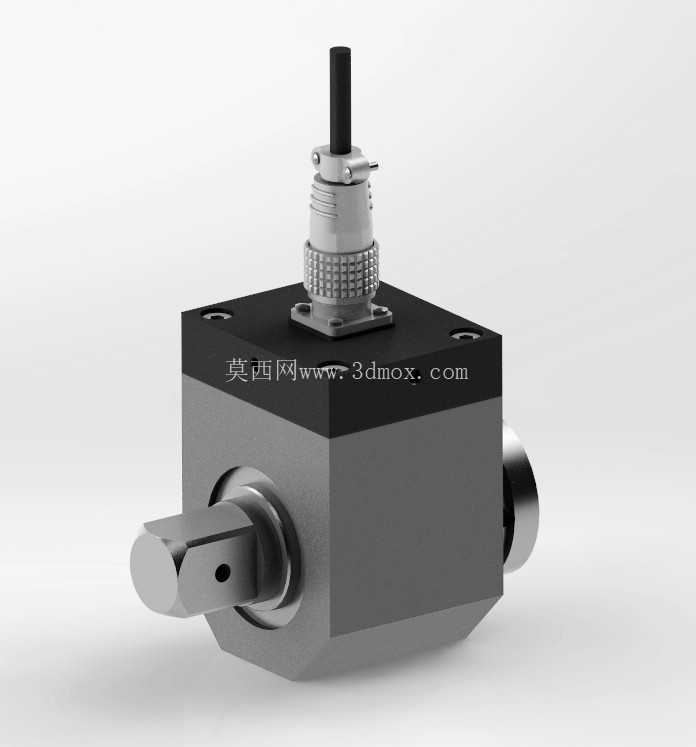

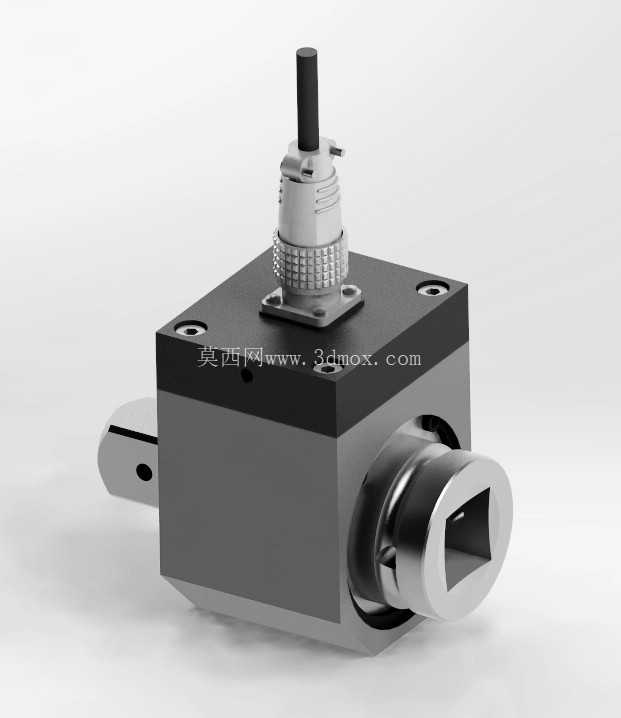

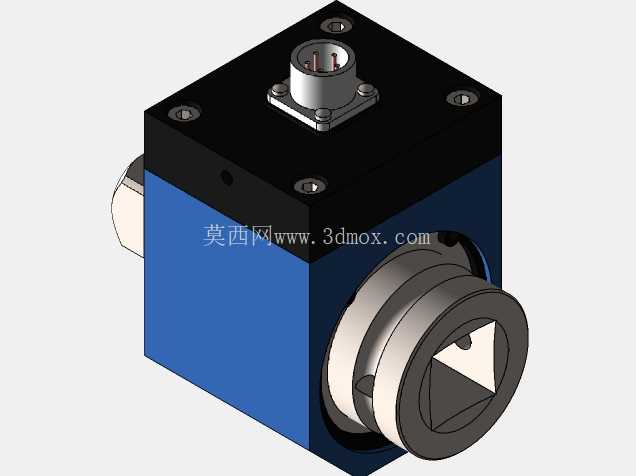

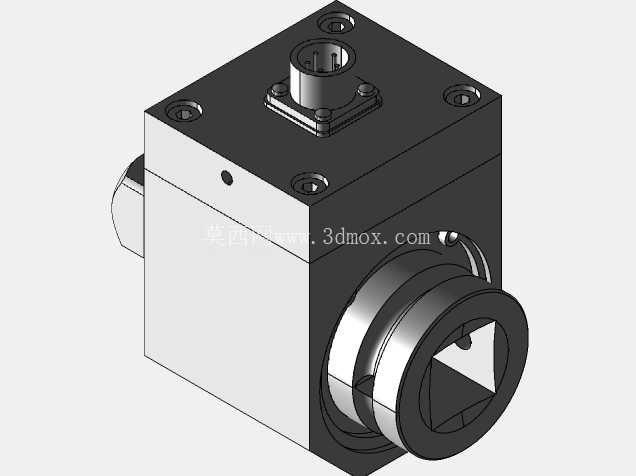

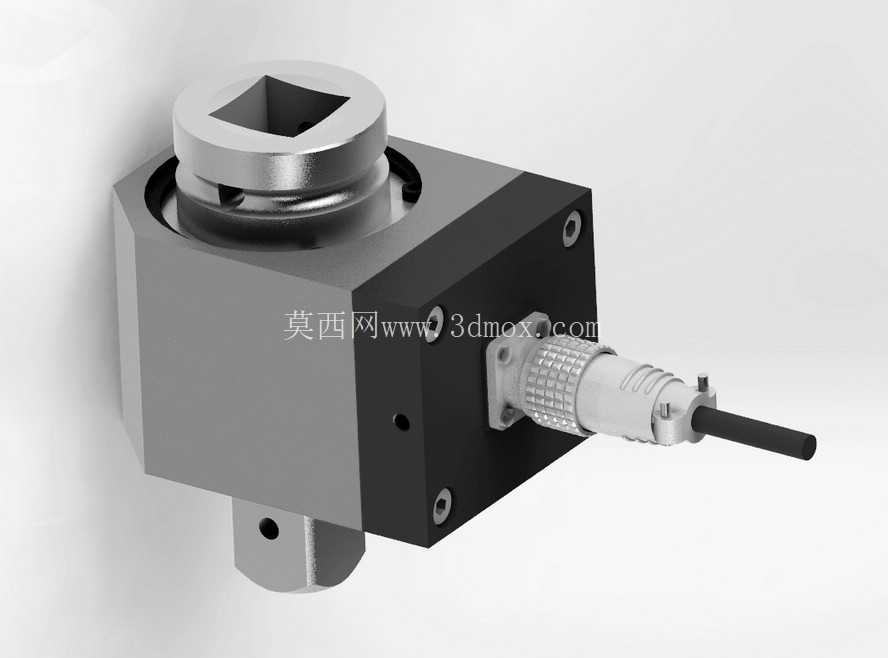

从功能特性上看，该传感器采用应变式测量原理，敏感元件集成在方形主体的弹性体结构内部，当驱动端承受扭矩载荷时，弹性体产生微形变，应变桥路将形变信号转换为可采集的电信号，可实现动态旋转工况下的连续扭矩采集，也可支持静态扭矩的定点校准测量。顶部的航空插头结构用于信号输出与供电连接，插头采用螺纹锁紧设计，在台架振动、传感器旋转的工况下也能保证连接可靠性，避免信号中断或接触不良的问题。主体结构采用方形块状设计，相比圆柱形扭矩传感器，方形外壳的安装基准面更易加工，安装时可以直接靠紧台架定位面，通过外壳上预留的两个安装孔完成固定，不需要额外设计抱紧式安装座，能有效缩小台架的整体安装空间。

在设计思路上，这款传感器优先考虑了工业现场的安装便捷性与测量稳定性：驱动端采用标准3/4英寸方驱接口，完全符合手动扭矩扳手、动力扭矩工具的接口通用标准，被测工具可以直接与传感器驱动端对接，减少转接环节带来的测量误差；弹性体与外壳采用一体化加工思路，外壳同时承担安装定位、弹性体防护、应变片密封保护的作用，避免车间内的油污、切削粉尘侵入传感核心区域，提升工业环境下的使用寿命。信号输出端的接头布置在传感器顶部居中位置，既不会干扰两端驱动轴的旋转运动，也方便现场布线，避免线缆与旋转部件产生缠绕干涉。

从安装边界与尺寸适配角度看，传感器主体为方正的块状结构，安装时需要保证两端方驱的轴线与被测扭矩输出轴线完全同轴，安装固定孔的间距经过标准化设计，可直接适配多数通用扭矩校准台的安装孔位，不需要重新打孔调整。两端的驱动轴伸出长度经过严格控制，既保证套筒、扳手对接时有足够的插入深度，不会出现滑脱问题，也不会因为轴伸过长导致附加弯矩影响测量精度——当存在偏心载荷时，额外的弯矩会被弹性体误识别为扭矩信号，直接造成测量偏差，因此设计时严格控制了轴伸长度与方驱的配合公差，方头的尺寸公差符合通用传动方驱的标准要求，与标准套筒的配合间隙控制在合理范围，避免间隙过大带来的回程误差。

在实际选型适配时，需要根据被测扭矩的最大值选择对应量程，500N·m量程可覆盖多数重型装配工位的扭矩扳手校准需求，200N·m、300N·m量程则适配中小扭矩区间的高精度测量，不同量程的传感器安装尺寸完全一致，台架搭建时可以根据测试需求快速更换，不需要调整安装座的位置。传感器的旋转部分做了动平衡处理，在低转速动态测量场景下不会因为偏心振动产生额外的测量噪声，信号输出稳定，可直接对接通用的扭矩显示仪表、数据采集系统，完成扭矩值的实时显示、曲线记录与数据存储。

结构细节上，传感器的方驱部分采用高强度合金钢材质，经过热处理强化，能承受额定扭矩1.5倍以上的过载载荷，避免现场操作失误施加过大扭矩时损坏传感核心；外壳表面做了氧化发黑处理，具备基础的防锈、耐油污能力，适合生产车间、计量实验室等多种使用环境。底部的支撑结构与主体一体化加工，保证安装基准面的平面度，安装时只需要将基准面贴合在台架安装板上，锁紧固定螺丝即可完成安装，不需要额外调整安装角度，大幅降低现场安装调试的工作量。
