工业传动用定制齿轮箱外壳结构设计

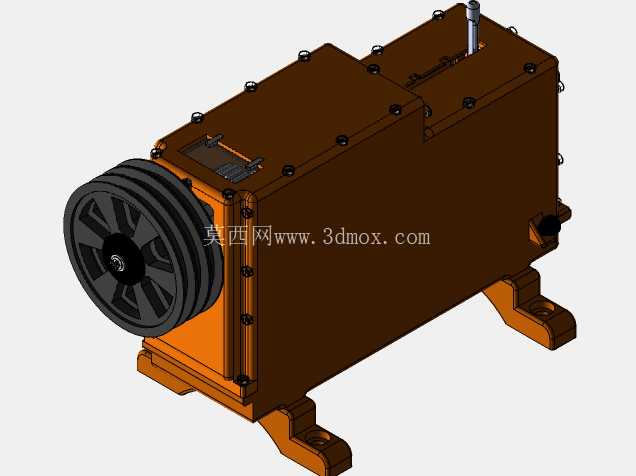

　　在工业传动系统的布局中，齿轮箱外壳的作用远不止容纳内部齿轮、轴系、轴承这些核心传动件，它同时承担着整机载荷承载、传动副密封防护、安装基准定位、运行散热等多重功能，是传动单元可靠运行的基础结构件。这款定制化的齿轮箱外壳，针对中小功率工业传动场景设计，适配带轮输入的传动布局，输入端预留的带轮安装位突出于箱体主体，可直接匹配三角带轮组实现动力输入，无需额外加装输入轴转接座，能有效压缩传动单元的整体轴向安装尺寸，在设备内部安装空间局促的工况下优势明显。

　　从结构设计逻辑来看，箱体采用分体式拼接结构，主体分为上下两个主腔体段，结合面沿轴向布置，周向均匀布置螺栓紧固点位，这种设计一方面降低了箱体铸造或加工过程中的工艺难度，另一方面也方便后期内部齿轮副、轴承、密封件的装配与检修，无需将整个箱体从设备基座上完全拆卸即可完成内部构件的维护作业。箱体底部设置两个一体式铸造的安装支脚，支脚带有沉头安装孔，安装面经过铣削加工保证平面度，可直接通过螺栓固定在设备的安装基座上，支脚的受力方向与箱体传动过程中的载荷方向匹配，能有效抵消带轮传动带来的径向拉力，避免长期运行后箱体出现安装位移或结构变形。

　　输入端的带轮安装位做了局部加厚处理，因为带轮传动过程中会对输入轴端产生持续的径向载荷，局部加厚的结构可以提升输入轴轴承座位置的结构刚度，减少轴端挠度，保证轴承的运行同轴度，延长轴承与密封件的使用寿命。箱体顶部预留了注油与透气结构的安装位，侧面设置了油位观察与放油的接口位置，这些细节结构都是按照工业齿轮箱的常规运维需求设计的，无需后期二次加工即可满足润滑系统的装配要求。箱体的外形轮廓做了圆角过渡处理，既可以减少铸造过程中的应力集中问题，也能避免安装维护过程中尖锐边角带来的操作安全隐患。

　　从安装边界来看，这款箱体的主体截面为矩形结构，输入端带轮的外伸长度、支脚的安装孔间距、输出端轴位的伸出高度都做了适配性设计，可直接替换同安装尺寸的老旧齿轮箱壳体，也可配套新设计的传动系统进行集成，在输送设备、小型加工机床、农用传动装置、轻工生产设备等需要固定传动比动力传递的场景中都能适用。设计过程中充分考虑了箱体的受力分布，在轴承座安装位置、螺栓连接点位、支脚受力位置都做了局部的壁厚加强，非受力区域则适当控制壁厚，在保证整体结构强度满足额定传动载荷要求的前提下，尽可能控制箱体的整体重量，降低材料成本与安装搬运的难度。箱体的结合面位置预留了密封槽安装位，可装配密封胶条或者涂覆密封胶实现腔体密封，防止内部润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，保护内部传动构件不受污染，适应多粉尘、潮湿的工业车间运行环境。输入端的带轮防护空间也做了预留，安装带轮后可直接配套标准的带轮防护罩，满足设备的安全防护要求，无需额外设计防护安装支架。
